Las mangas filtrantes industriales son componentes clave para garantizar la calidad del aire y el cumplimiento normativo en los sistemas de aspiración y filtración industrial. Los filtros de mangas industriales son sistemas de filtración eficientes diseñados para capturar partículas suspendidas en el aire y gases contaminados en diferentes procesos industriales.
El principal objetivo de los filtros de mangas industriales es mejorar la calidad del aire, garantizando entornos laborales más seguros y reduciendo las emisiones contaminantes al medio ambiente. En ACMA, la selección de las mangas filtrantes, el diseño del colector y el mantenimiento del conjunto permiten adaptar la solución a cada industria y necesidad.
Qué son las mangas filtrantes industriales
Los filtros de mangas son elementos cilíndricos o tubulares de tela técnica que separan partículas sólidas presentes en corrientes de gas o aire. Se instalan dentro de colectores de polvo tipo filtro de mangas, utilizando jaulas y placas espejo, y funcionan reteniendo polvo en la superficie de la tela hasta formar una capa -o torta de polvo- que mejora la eficiencia del filtrado.
Las mangas filtrantes son el componente principal del sistema, fabricadas con materiales como poliéster, fibra de vidrio o materiales sintéticos avanzados. Están diseñadas para capturar partículas de polvo y otros contaminantes mientras permiten que el aire limpio fluya a través de ellas.
El funcionamiento se basa en una separación progresiva de las partículas: la tela retiene el polvo y la capa acumulada sobre su superficie actúa como una barrera filtrante adicional. Esta característica permite alcanzar una alta eficiencia de filtración, especialmente cuando el sistema trabaja con un diseño y un material adecuados.

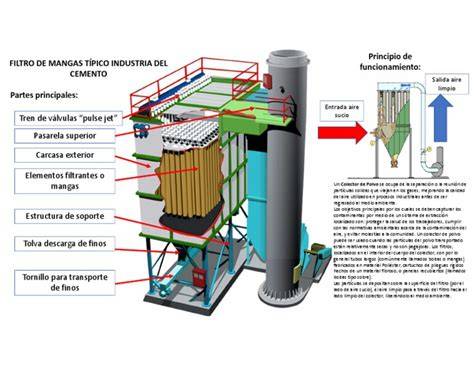

Cómo funciona un filtro de mangas

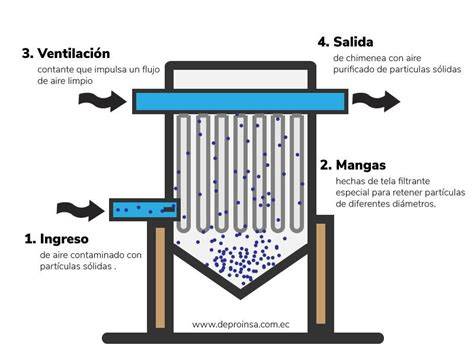

El proceso es sencillo: el aire contaminado entra por los conductos, las partículas quedan atrapadas en las mangas y el aire puro sale por la parte superior. Cada cierto tiempo, un sistema de limpieza, usualmente por impulsos de aire, libera el polvo hacia una tolva.
Entrada y distribución del aire contaminado
La caja de filtro es la estructura metálica que aloja y sostiene las mangas filtrantes. Su función principal es distribuir el aire contaminado hacia las mangas para que las partículas sean atrapadas de manera eficiente.
Generalmente está hecha de materiales resistentes como acero inoxidable, lo que le permite soportar altas presiones y condiciones de operación exigentes. Las válvulas y conductos de aire son responsables de dirigir y regular el flujo de aire hacia y desde las mangas filtrantes.
Los conductos guían el aire contaminado al sistema de filtración, mientras que las válvulas controlan la presión y el flujo, asegurando una distribución eficiente.
Filtración a través de las mangas
Una vez dentro del sistema, el aire pasa a través de las mangas filtrantes. Las partículas sólidas quedan retenidas en la superficie de la tela, mientras el aire limpio continúa su recorrido.
Los filtros de mangas son capaces de manejar grandes concentraciones de polvo y partículas finas, proporcionando una alta eficiencia de filtración, lo que mejora significativamente la calidad del aire y la seguridad en las instalaciones industriales.
Limpieza de las mangas
El sistema de limpieza utiliza pulsos de aire comprimido para eliminar el polvo acumulado en las mangas. Este proceso mantiene las mangas en óptimas condiciones de funcionamiento, garantizando una alta eficiencia durante todo su ciclo de vida.
Para mantener la eficiencia del sistema, un sistema de limpieza, generalmente basado en pulsos de aire comprimido, elimina el polvo acumulado en las mangas. El sistema puede actuar en ciclos periódicos o por presión diferencial para eliminar la torta de polvo.
Recogida del polvo
El recipiente de polvo recoge el polvo y las partículas que han sido filtradas por las mangas. Tras la limpieza, el polvo acumulado cae hacia este contenedor, evitando que se libere nuevamente al aire.
La tolva de recogida, ubicada debajo del filtro, sujeta el polvo despejado tras el pulso de aire y lo transfiere para su disposición, reciclaje o eliminación segura.
Componentes de un colector de mangas
Un colector eficiente no depende solo de buenas mangas. Su diseño integral incluye múltiples componentes interrelacionados:

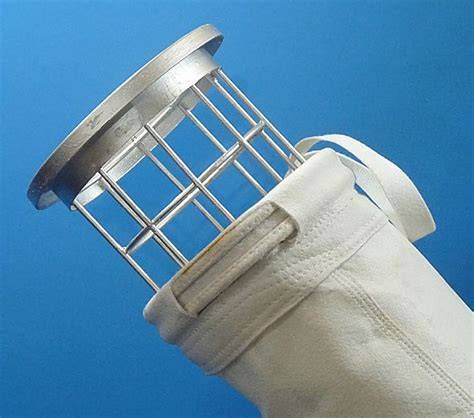

- Mangas posicionadas sobre jaulas metálicas: mantienen la forma y permiten un flujo de aire homogéneo, son esenciales para una distribución adecuada del filtrado.
- Placa espejo: separa el aire sucio del limpio y soporta la estructura, facilitando la limpieza y renovación de la superficie filtrante.
- Sistema de limpieza por pulsos de aire: actúa en ciclos periódicos o por presión diferencial para eliminar la torta de polvo. Asegura rendimiento constante y reduce el riesgo de obstrucción.
- Tolva de recogida: ubicada debajo del filtro, sujeta el polvo despejado tras el pulso de aire y lo transfiere para su disposición, reciclaje o eliminación segura.
- Válvulas y conductos de aire: dirigen y regulan el flujo de aire hacia y desde las mangas filtrantes.
- Caja de filtro: aloja y sostiene las mangas, distribuyendo el aire contaminado hacia la superficie filtrante.
Ventajas de las mangas filtrantes
Las mangas filtrantes ofrecen un conjunto de beneficios robustos, que las hacen preferibles frente a otros sistemas como filtros de cartucho, especialmente en entornos industriales intensivos.
- Alta eficiencia de filtración: capturan partículas finas con eficiencias que alcanzan o superan el 99 % gracias a la acumulación de polvo que actúa como capa filtrante adicional.
- Versatilidad y adaptabilidad: aptas para una amplia gama de tipos de polvo, desde partículas secas hasta húmedas, y ajustables a diferentes caudales y condiciones de operación.
- Bajo coste operativo a largo plazo: la limpieza automática por pulsos de aire minimiza intervenciones manuales, alargando la vida de las mangas y reduciendo mantenimiento constante.
- Cumplimiento normativo y reducción de riesgos: permiten cumplir exigencias ambientales, reduciendo emisiones y mejorando la seguridad industrial al controlar la exposición al polvo.
- Diseño simple y robusto: su arquitectura modular facilita instalación y escalabilidad.
En comparación con filtros de cartucho, requieren menos espacio para grandes caudales. Además, su integración con ciclones industriales como prefiltro permite que las mangas se liberen de partículas más pesadas, mejorando su rendimiento y reduciendo sustituciones frecuentes.
Tipos de mangas y filtros
Filtros de mangas de tela
Los filtros de mangas de tela están hechos generalmente de materiales textiles como poliéster, algodón o fibras sintéticas, lo que les permite capturar partículas de polvo de tamaños grandes y medianos.
Mangas de fibra sintética
Los filtros de mangas de fibra sintética están diseñados para ser más resistentes a la abrasión, la temperatura y los productos químicos agresivos, lo que los convierte en una excelente opción para aplicaciones industriales exigentes.
Filtros de mangas de cartucho
Los filtros de mangas de cartucho son una opción altamente eficiente y compacta, ideales para aplicaciones en espacios limitados. Su diseño modular permite una facilidad de mantenimiento y reemplazo de los cartuchos filtrantes, lo que los hace especialmente atractivos para instalaciones con espacio reducido.
La elección entre una solución de mangas y un sistema de cartuchos depende del caudal, el espacio disponible, la concentración de polvo y las condiciones de operación. Los filtros de mangas destacan especialmente en instalaciones industriales intensivas y en aplicaciones con grandes caudales.
Materiales para mangas filtrantes
Seleccionar el material adecuado es clave para garantizar la eficiencia, durabilidad y rentabilidad del sistema de filtración.
| Material | Características y aplicaciones |
|---|---|
| Poliéster | Ideal como base general, combina buena permeabilidad y facilidad de limpieza. |
| PTFE con o sin membrana | Alta resistencia química y térmica, hasta 250‑260 °C, repelente al agua y aceite; muy eficaz con polvos finos y condiciones difíciles. Minimiza la formación de torta profunda y facilita limpieza. |
| Aramida | Resistente térmicamente, hasta 200‑220 °C, con elevada tenacidad. Adecuada para entornos calientes y agresivos, aunque sensible a humedad y ácidos fuertes. |
| Fibra de vidrio | Usada en aplicaciones extremas. |
| PPS | El Polisulfuro de Fenileno se utiliza en aplicaciones extremas. |
| P84 | Usado en aplicaciones extremas. |
| Acrílicos | Usados en aplicaciones extremas. |
Poliéster
Ideal como base general, combina buena permeabilidad y facilidad de limpieza.
PTFE
El PTFE, con o sin membrana, ofrece alta resistencia química y térmica hasta 250‑260 °C, además de ser repelente al agua y al aceite. Es muy eficaz con polvos finos y condiciones difíciles.
Este material minimiza la formación de torta profunda y facilita la limpieza, por lo que puede resultar adecuado cuando el proceso exige una elevada resistencia y una limpieza eficiente.
Aramida
La aramida es resistente térmicamente hasta 200‑220 °C y presenta una elevada tenacidad. Es adecuada para entornos calientes y agresivos, aunque sensible a la humedad y a los ácidos fuertes.
Fibra de vidrio, PPS, P84 y acrílicos
La fibra de vidrio, el PPS -Polisulfuro de Fenileno-, el P84 y los acrílicos se utilizan en aplicaciones extremas. La selección final debe considerar la temperatura operativa, la humedad, la abrasión, la composición química y las características del polvo.
Aplicaciones industriales
Los filtros de mangas industriales son una pieza clave dentro de los sistemas de aspiración industrial, destacándose por su eficiencia de filtración y su adaptabilidad a diferentes tipos de contaminantes.
Industria de la fundición
En la industria de la fundición, los filtros de mangas desempeñan un papel crucial en la captura de partículas metálicas y polvo fino que se genera durante los procesos de fundición y modelado de metales.
Estos filtros están diseñados para resistir las condiciones severas y el calor generado en estos procesos, atrapando eficientemente partículas de metal y otros contaminantes sólidos suspendidos en el aire.
Industria cerámica
La industria cerámica genera una cantidad significativa de polvo fino durante el proceso de fabricación de azulejos, ladrillos y otros productos cerámicos.
Este polvo no solo puede dañar los equipos y maquinaria, sino que también representa un riesgo para la salud de los trabajadores. Los sistemas de filtración permiten controlar las partículas generadas en las distintas fases del proceso productivo.
Industria farmacéutica
En la industria farmacéutica, la pureza del aire es crucial, ya que la fabricación de medicamentos y productos sanitarios requiere un entorno estéril y libre de contaminantes.
Estos sistemas de filtración deben cumplir con normas de calidad y seguridad muy estrictas, ya que cualquier presencia de partículas o contaminantes podría afectar la eficacia de los productos farmacéuticos o poner en riesgo la salud de los pacientes.
Industria química
En la industria química, el manejo de polvos peligrosos o productos químicos volátiles es un desafío constante.
Los filtros de mangas son esenciales para capturar estos polvos y evitar que se liberen al aire, protegiendo tanto a los trabajadores como el medio ambiente. Estos filtros están diseñados para resistir los efectos de productos químicos agresivos y soportar condiciones severas de temperatura y humedad.
Diseño técnico y selección del sistema
El diseño debe calcular parámetros clave como la relación aire/tela -caudal por superficie filtrante-, presión diferencial aceptable y temperatura operativa.
La selección del material adecuado debe realizarse considerando las características del contaminante y las condiciones reales de trabajo. La resistencia a la abrasión, la temperatura y los productos químicos agresivos puede ser determinante en aplicaciones industriales exigentes.
Las mangas posicionadas sobre jaulas metálicas mantienen la forma y permiten un flujo de aire homogéneo, mientras que la placa espejo separa el aire sucio del limpio y soporta la estructura. El sistema de limpieza debe actuar en ciclos periódicos o por presión diferencial para eliminar la torta de polvo y reducir el riesgo de obstrucción.
La integración con ciclones industriales como prefiltro permite que las mangas se liberen de partículas más pesadas, mejorando su rendimiento y reduciendo sustituciones frecuentes.
Mantenimiento de las mangas filtrantes
Los filtros de mangas requieren un mantenimiento regular para asegurar su rendimiento. La revisión debe incluir el estado de las mangas, las jaulas, la placa espejo, las válvulas, los conductos, el sistema de limpieza y la tolva de recogida.
El sistema de limpieza por pulsos de aire mantiene las mangas en óptimas condiciones de funcionamiento, pero no elimina la necesidad de realizar controles periódicos. La limpieza del sistema, la sustitución de piezas, los recambios y la puesta a punto forman parte de un mantenimiento completo.
En el mantenimiento se encargan de todo: sustitución de piezas, recambios, limpieza del sistema, puesta a punto...
Un mantenimiento adecuado ayuda a conservar la eficiencia de filtración, evitar obstrucciones, reducir intervenciones imprevistas y prolongar la vida útil de las mangas.
Fabricación e instalación a medida
La arquitectura modular de los filtros de mangas facilita la instalación y la escalabilidad. La solución puede adaptarse al caudal, al espacio disponible, al tipo de contaminante y a las condiciones de operación de cada instalación.
En ACMA, fabricamos y diseñamos colectores y mangas filtrantes adaptadas a cada industria y necesidad. Si necesitas optimizar tu sistema de filtración o asesoría técnica especializada para elegir entre tipos de filtros, integrar filtros industriales o ciclones como equipo industrial, no dudes en contactarnos.
