El modelo RoTop es un equipo pensado para la depuración del agua, basado en la tecnología de la Ósmosis Inversa.
Mediante una membrana semipermeable y bajo el efecto de una presión diferencial, se rechazan hacia el desagüe la mayoría de las impurezas y cuerpos disueltos en el agua, obteniendo un agua de menor mineralización y adecuada para beber y cocinar.
RoTop está especialmente diseñado para instalarlo cerca del fregadero de la cocina. Su formato compacto permite colocarlo directamente en el suelo y facilita su integración en espacios domésticos reducidos.
Características técnicas del BBagua RoTop
El equipo debe estar ubicado en un lugar de fácil acceso, que permita un cómodo mantenimiento.
El equipo debe estar resguardado de la lluvia, humedad y de la acción directa de la luz solar, con una temperatura ambiente entre 5 - 45 ºC.
| Característica | Especificación |
|---|---|
| Límite de presión de trabajo del agua de alimentación | Modelo sin bomba: mín. 3 bar y máx. 5 bar |
| Producción de agua | 100 L/d salida libre |
| Capacidad del tanque | 4 litros |
| Volumen útil | 2-3 litros |
| Temperatura del agua | 5-45 ºC |
| TDS máximos de entrada | 1500 ppm |
| Porcentaje de rechazo | 75-98% |
Las condiciones de presión, temperatura y calidad del agua de entrada influyen en el funcionamiento y en la producción del sistema.

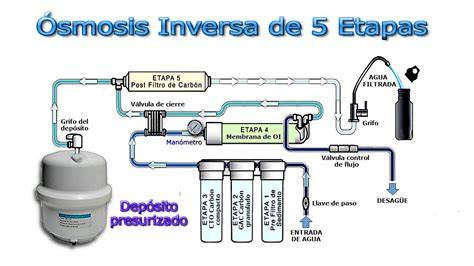

Componentes y funcionamiento del sistema
El equipo está formado por elementos de filtración, una membrana de ósmosis inversa, un depósito de acumulación, un grifo de agua tratada y las conexiones necesarias para la alimentación y el desagüe.
La válvula de alimentación conecta el equipo con la toma de agua fría del fregadero. El agua atraviesa las etapas de tratamiento y una parte se dirige al desagüe junto con las impurezas rechazadas por la membrana.
El agua tratada se almacena en el depósito de acumulación y se suministra mediante el grifo instalado para el equipo.

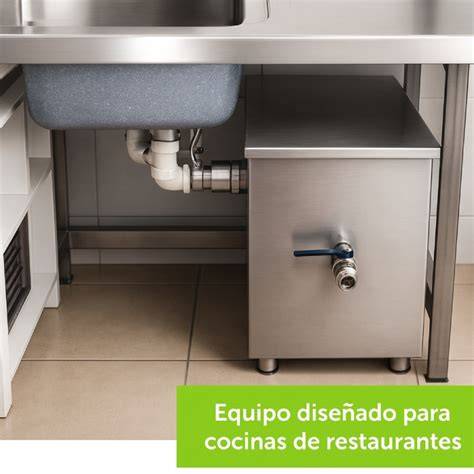

Ubicación recomendada
RoTop está especialmente diseñado para instalarlo cerca del fregadero de la cocina.
El equipo debe estar ubicado en un lugar de fácil acceso, que permita un cómodo mantenimiento.
El equipo de ósmosis RoTop puede ser instalado directamente en el suelo.
Es aconsejable que el lugar elegido sea accesible para posteriores manipulaciones.
Antes de comenzar, despeje la zona de trabajo y seleccione la ubicación de cada uno de los elementos.
Instalación del BBagua RoTop
Recomendamos que la instalación del equipo la realice un profesional aconsejado por su distribuidor.
Si la instalación es realizada por usted mismo, siga las etapas indicadas a continuación.
Preparación previa
- Una vez verificados los componentes y accesorios que forman el equipo, despeje la zona de trabajo y seleccione la ubicación de cada uno de los elementos.
- Compruebe que existe una toma de agua fría, un punto de desagüe y espacio suficiente para colocar el equipo.
- Compruebe que todas las piezas y conexiones necesarias están disponibles antes de iniciar el montaje.
Conexión de la válvula de alimentación
IMPORTANTE: CERRAR LA ENTRADA PRINCIPAL DEL AGUA.
La válvula de entrada debe ser instalada en la toma de agua fría del grifo de la fregadera.
Intercale el racor macho hembra de 3/8” (pieza nº 1) entre su línea de agua fría y el latiguillo o flexo del grifo y rosque allí la válvula de alimentación.
La conexión debe quedar correctamente roscada y asegurada para evitar fugas durante la puesta en marcha.
Instalación del grifo
El grifo de agua tratada debe instalarse en una zona estable y accesible de la fregadera o de la encimera.
El grifo permite disponer de agua osmotizada de forma independiente al grifo convencional de la cocina.
Después de instalarlo, compruebe que el tubo queda correctamente conectado y que no existen pérdidas de agua.
Conexión del collarín de desagüe
El collarín de desagüe permite conducir hacia la evacuación el agua rechazada durante el proceso de ósmosis inversa.
Debe instalarse en el tubo de desagüe del fregadero, asegurando que la conexión quede firme y correctamente sellada.
El tubo de rechazo debe quedar sujeto para evitar desplazamientos, escapes o dobleces que puedan impedir el flujo.
Conexión del equipo
El equipo de ósmosis RoTop puede ser instalado directamente en el suelo.
Es aconsejable que el lugar elegido sea accesible para posteriores manipulaciones.
Conecte los tubos respetando la entrada de agua, la salida hacia el desagüe y la salida de agua tratada.
Ensamblaje y desensamblaje de las conexiones rápidas
Las conexiones rápidas deben ensamblarse introduciendo el tubo hasta el fondo de la conexión.
Compruebe que el tubo queda sujeto y que no puede extraerse accidentalmente.
Para desmontar una conexión rápida, libere el sistema de retención antes de extraer el tubo.
Realice esta operación sin forzar los componentes ni dañar el extremo del tubo.
Puesta en marcha
Antes de poner el equipo en funcionamiento, compruebe que todas las conexiones se han realizado correctamente.
- Cerciorarse de que todas las conexiones estén realizadas correctamente.
- Abrir el grifo de salida del agua tratada.
- Abrir la llave de la válvula de alimentación.
- Comprobar que no haya ningún escape y que el agua llegue con un buen flujo a su equipo.
Durante la primera puesta en marcha, observe especialmente las conexiones de entrada, las uniones del desagüe, el grifo y la zona del depósito.
Si se detecta una fuga, cierre la alimentación de agua y revise la unión correspondiente antes de continuar utilizando el equipo.
Cómo poner en marcha una ósmosis inversa
Mantenimiento e higienización
Según RD 140/2003, todos los equipos de tratamiento del agua tienen que tener un correcto mantenimiento realizando una higienización en su equipo cada vez que exista riesgo de contaminación al manipularlo.
Se recomienda realizar este procedimiento antes de colocar los cartuchos nuevos de mantenimiento.
Material necesario para la higienización
- Guantes de vinilo de un solo uso para asegurarnos de que sean estériles.
- Higienizador para equipos de Ósmosis Inversa.
Vaciado del sistema después de la higienización
Una vez que BbClean haya actuado, cortar la alimentación de agua, purgar la instalación y el depósito de acumulación abriendo el grifo de agua osmotizada hasta el vaciado completo del sistema.
Una vez vaciado el sistema por completo ya podrá colocar el filtro de sedimentos, filtros de carbón, y cambiar el post-filtro en el caso de que corresponda.
El post-filtro se cambia normalmente cada 2 años.
Cambio de cartuchos y filtros
El mantenimiento de los cartuchos permite conservar el rendimiento de las primeras etapas de filtración y proteger la membrana de ósmosis.
| Etapa | Características de filtración | Ciclo de vida |
|---|---|---|
| Pre-filtro PP | Un grado de filtración puede retener eficientemente sedimentos sólidos en suspensión con el fin de asegurar el ciclo de vida de la membrana de ósmosis. | 6 meses o 1 año |
| Post-filtro | Cartucho posterior del sistema | Normalmente cada 2 años |
Cambio de los filtros de prefiltración
El cambio de los filtros de pre-filtración corresponde a las tres primeras etapas.
La sustitución debe realizarse con la alimentación de agua cerrada y el sistema purgado.
Antes de colocar los cartuchos nuevos, se recomienda realizar el protocolo de higienización del equipo.
Cambio del post-filtro
El post-filtro debe cambiarse cuando corresponda según el programa de mantenimiento del equipo.
Después de sustituirlo, compruebe que las conexiones quedan correctamente fijadas y que no existen fugas.
Posibles fallos y soluciones
| Avería | Ubicación | Solución |
|---|---|---|
| Fuga | Filtros | Posible junta dañada, hay que sustituirla. |
| Fuga de agua | Grifo | No corta porque el bombín debe estar gastado. Sustituir grifo. |
| Fuga | Conexiones | Posible falta de teflón. |
| Depósito lleno | Depósito | Falta aire en depósito. Rellenar con el tanque vacío a 0.3-0.5kg/cm. |
| Poca producción | Llave del depósito | Llave depósito cerrada. |
Fugas en filtros
Una fuga en la zona de los filtros puede deberse a una junta dañada.
Posible junta dañada, hay que sustituirla.
Antes de volver a poner el equipo en servicio, compruebe que el vaso queda correctamente cerrado y que la junta está colocada de forma adecuada.
Fugas en el grifo
Si el grifo no corta correctamente, el bombín puede estar gastado.
No corta porque el bombín debe estar gastado. Sustituir grifo.
Fugas en las conexiones
Una fuga en una unión roscada puede estar relacionada con una posible falta de teflón.
Posible falta de teflón.
Cierre la entrada de agua antes de revisar o rehacer una conexión.
Depósito lleno o funcionamiento incorrecto del depósito
Si el depósito no funciona correctamente, puede faltar aire en el depósito.
Falta aire en depósito. Rellenar con el tanque vacío a 0.3-0.5kg/cm.
El ajuste debe realizarse con el tanque vacío.
Poca producción de agua
Una causa posible de poca producción es que la llave del depósito esté cerrada.
Llave depósito cerrada.
Compruebe también que la alimentación de agua esté abierta y que el equipo reciba un buen flujo.
Accesorios y recambios relacionados
BBagua dispone de componentes y accesorios para la instalación, el mantenimiento y la sustitución de elementos del sistema de ósmosis inversa.
- Pack 4 filtros inline 12″ con conectores rápidos 1/4″ para Ósmosis Inversa y Dispensadores.
- Vaso 10″ Blanco Rosca 1/4″ para EUR-50 BP, RO-TOP y EUR-50.
- Reductor de presión para Ósmosis Inversa. 1/4″ y 3/8″.
- Kit Bomba Ósmosis para equipos purificadores de Ósmosis Inversa.
- Detector de fugas para Equipo Purificador de Ósmosis Inversa.
- Toma de agua entrada 3/8 para equipos Ósmosis Inversa.
- Collarín Desagüe ósmosis para equipos Ósmosis Inversa.
- Válvula hidráulica 4 Vías para equipos Ósmosis Inversa.
- Kit acople manómetro para equipos purificadores de Ósmosis Inversa.
- Grifo Cromado para equipos Ósmosis Inversa.
- Grifo Cromado Pulsador Negro para equipos Ósmosis Inversa.
- Grifo 3 Vías para equipos Ósmosis Inversa.
- Tubería 1/4 3mts para equipos purificadores de Ósmosis Inversa.
- Codo Tubo 1/4 X Rosca 1/4 para equipos purificadores de Osmosis Inversa.
- Conector en T Postfiltro para equipos purificadores de Ósmosis Inversa.
- Llave filtro y membrana para equipos purificadores de Ósmosis inversa.
- Junta Vaso 10″ 2 Ud. para equipos purificadores de Ósmosis Inversa.
- Llave para filtros de 1″.
- Pack 4 Filtros para equipos purificadores de Ósmosis Inversa.
- Pack 3 Filtros para equipos de Ósmosis Inversa.
- Cartucho sedimentos 5 Micras 10″.
- Cartucho declorador.
- Cartucho Natural Light. Elimina olores y sabores del agua.
- Postfiltro Carbón Coco para equipos purificadores de Osmosis Inversa.
- Membranas 50, 75 y 100 GPD para equipos purificadores de Ósmosis Inversa.
- Higienizador para equipos de Osmosis Inversa. 500ml.
- Llave depósito ósmosis para equipos de Osmosis Inversa.
- Medidor de TDS luz verde/roja para equipos de Ósmosis Inversa.
- Medidor de presión de aire depósito.
- Medidor TDS ECO.
- Pack 4 filtros inline 12″ sin conectores para equipos de Ósmosis inversa.
- Postfiltro remineralizante para equipos de Ósmosis inversa.
- Recambio sensor de fugas (10 ud).
- Depósito presurizado 10 Litros para equipos de Ósmosis inversa.
- Depósito presurizado 30 Litros para equipos de ósmosis inversa.
- Medidor de presión de agua de red.
- Grifo Cromado de 1 Vía para equipos de Osmosis Inversa.
Productos complementarios para el tratamiento del agua
- Ceramic Pilot 2.5. Descalcificador de Agua para uso doméstico para 1-8 personas.
- Ceramic Pilot 2.0. Descalcificador de Agua para uso doméstico para 1-5 personas.
- Filtro Fresh para beber agua.
- Filtro doble bajo fregadero.
- Filtro Antical Calentadores y Calderas.
- Filtro antical lavadora y/o lavavajillas.
- Filtro de ducha Cromado ECO.
- Filtro de agua bajo encimera de doble acción. Osiris-1.
- Filtro de agua bajo encimera de triple acción. Osiris-2.
- Cartucho recambio filtro de agua Osiris-1.
- Cartucho recambio filtro de agua Osiris-2.
- Filtro de agua para calderas de condensación. Neutral Acid.
- Filtro de agua para calderas. Boiler Mag.
- Kit Análisis de Dureza.
- Botella de Acero Inoxidable doble pared 500ml.
Garantía y condiciones de servicio
Cualquier manipulación al equipo por personal no autorizado por Bbagua anulará automáticamente la garantía.
La garantía solo quedará cubierta siempre y cuando se realice el mantenimiento anual periódicamente cada 12 meses, aportando documentación.
BBagua no admitirá devoluciones de equipos que hayan sido instalados y usados sin la confirmación del Servicio técnico Oficial.
Para conservar la garantía, el mantenimiento debe realizarse de forma periódica y debe poder acreditarse mediante la documentación correspondiente.
