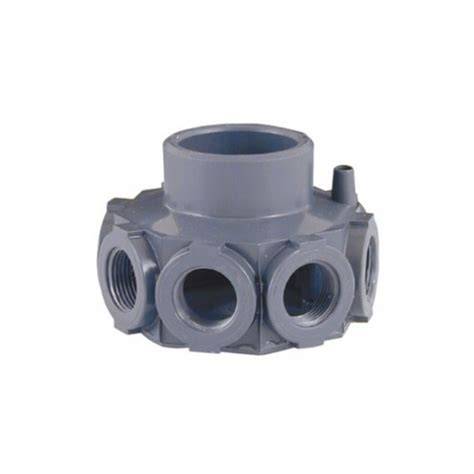

El cabezal colector para filtro de arena es la pieza en la que se roscan los brazos colectores y cuya función es recoger el agua ya filtrada para devolverla a la válvula selectora y, posteriormente, a la piscina. Está fabricado en PVC de alta calidad y puede encontrarse en versiones compatibles con brazos colectores de ¾" y de 1".
La elección del cabezal depende del diámetro de los brazos colectores, del número de brazos y de las dimensiones internas y externas del filtro. Los modelos disponibles incluyen configuraciones para filtros de Ø 50 int. y Ø 63 ext., así como para filtros de Ø 63 int. y Ø 75 ext., con conjuntos de 8 o 12 brazos.
Qué es el cabezal colector de un filtro de arena
El propósito del cabezal colector es redirigir el agua pura en el filtro de regreso a la válvula selectora para regresar a la piscina. En esta pieza se roscan los brazos colectores.
Los brazos colectores se encuentran debajo de toda la cama de arena del filtro y son los encargados de recoger el agua que ya ha sido filtrada para enviarla limpia a la piscina. El cabezal colector, por tanto, sirve como punto de unión entre los brazos colectores y el circuito de salida del agua filtrada.
Está fabricada en PVC de alta calidad. Este modelo en concreto es de ¾ para los brazos del filtro. También disponible para filtros de 1".
Cómo funciona el cabezal selector del filtro de arena
El cabezal selector se coloca en los filtros de arena para piscinas desmontables. Sirve para poder seleccionar la función del filtro que se desee ejecutar, mediante una palanca selectora.
También lleva adaptado un manómetro que nos indicará la presión interna del depósito y así saber cuándo la arena está sucia y si se necesita hacer un contra lavado.
El cabezal dispone de 3 salidas, una donde colocaremos la manguera que viene del motor donde se recogerá el agua que tiene que ser filtrada, otra por donde saldrá el agua limpia hacia la piscina mediante una manguera, y una tercera desde donde saldrá el agua sucia.
Diferencia entre cabezal colector y cabezal selector
El cabezal colector se encuentra en el interior del filtro y se conecta con los brazos colectores. Su tarea es recoger el agua limpia después de que haya atravesado la arena filtrante.
El cabezal selector es una pieza de control situada en la parte superior o lateral del sistema, según el diseño del filtro. Mediante la palanca selectora permite elegir la función del circuito y dirige el agua hacia la entrada, la piscina o la salida de agua sucia.
Ambos componentes forman parte del sistema de filtración, pero no cumplen la misma función: el cabezal colector trabaja con los brazos situados bajo la arena, mientras que el cabezal selector controla las distintas rutas del agua.
Cabezales colectores para brazos de ¾"
Los brazos colectores de 3/4" y 160 mm de longitud se encuentran en muchos de los modelos de los filtros de arena que comercializa el fabricante Astralpool.
| Referencia | Modelo | EAN |
|---|---|---|
| 00624 | Cabezal colector de ¾" Ø 50 int. y Ø 63 ext. - 8 brazos | 8420382320633 |
| 00625 | Cabezal colector de ¾" Ø 63 int. y Ø 75 ext. - 12 brazos | 8420382320640 |
Modelo para Ø 50 int. y Ø 63 ext.
El modelo con referencia 00624 corresponde a un cabezal colector de ¾" para filtros con Ø 50 int. y Ø 63 ext., preparado para un conjunto de 8 brazos.
Modelo para Ø 63 int. y Ø 75 ext.
El modelo con referencia 00625 corresponde a un cabezal colector de ¾" para filtros con Ø 63 int. y Ø 75 ext., preparado para un conjunto de 12 brazos.
Cabezales colectores para brazos de 1"
También existe una gama de cabezales colectores de filtros para brazos de 1". Este producto está disponible en varios modelos / medidas.
| Referencia | Modelo | EAN |
|---|---|---|
| 06433 | Cabezal colector PVC para filtros para brazos de 1" Ø 50 int. y Ø 63 ext. - 8 brazos | 8420382320718 |
| 06434 | Cabezal colector PVC para filtros para brazos de 1" Ø 63 int. y Ø 75 ext. - 12 brazos | 8420382320725 |
Por defecto está seleccionado el modelo / medida más pequeño. Puedes seleccionar otros modelos / medidas haciendo clic en el menú desplegable situado justo debajo del precio.
Cómo elegir el cabezal colector adecuado
Para seleccionar correctamente el cabezal colector es necesario comprobar el diámetro de los brazos, las dimensiones del filtro y el número de brazos del conjunto. No basta con elegir una pieza de apariencia similar, ya que las medidas internas y externas deben corresponder con las del filtro.
- Diámetro de los brazos: debe coincidir con la versión de ¾" o de 1".
- Diámetro interior y exterior: hay modelos para Ø 50 int. y Ø 63 ext., y para Ø 63 int. y Ø 75 ext.
- Número de brazos: existen configuraciones de 8 brazos y de 12 brazos.
- Tipo de filtro: conviene verificar que el cabezal sea compatible con el modelo y la configuración del filtro.
La compatibilidad entre el cabezal colector y los brazos es especialmente importante porque los brazos se roscan directamente en esta pieza. Una diferencia en el diámetro o en la configuración puede impedir el montaje correcto y afectar al funcionamiento del sistema.
Cuándo cambiar los brazos colectores y el cabezal
El cloro, el paso del tiempo y a veces una sobrepresión del filtro puede partir los colectores, en ese momento es cuando se abre la pieza y deja pasar la arena del filtro al vaso, lo notaremos porque se empieza a depositar arena cerca de las salidas de agua de la piscina.
La aparición de arena en el vaso de la piscina es una señal de que uno o varios brazos colectores pueden estar dañados. Como los brazos se encuentran debajo de toda la cama de arena del filtro, la revisión requiere acceder al interior del depósito y comprobar el estado del conjunto.
Si el cabezal colector presenta daños, roscas deterioradas o problemas de unión con los brazos, también debe sustituirse. Cuando el cabezal está en buen estado y el problema se limita a uno o varios brazos, puede ser suficiente cambiar los elementos dañados, siempre que sean compatibles con la configuración existente.
Filtros Astralpool con brazos colectores de ¾" y 160 mm
Aquí les dejamos una lista de algunos de los filtros de Arena Astralpool que en su colector de filtración tienen los brazos colectores de 3/4" y 160 mm:
- Filtro de Arena Astralpool Milleniun Salida Top.
- Filtro de Arena Astralpool Millenium Salida lateral en Diámetros de 380, 430, 480, 560 y 660 mm.
- Filtro Astralpool Cantabric Top en diámetros de 400, 500, 600 y 750 mm.
- Filtro Astralpool Cantabric con válvula lateral de diámetros 400, 500, 600 y 750 mm.
Material y características del cabezal colector
El cabezal colector está fabricado en PVC de alta calidad. Este material se utiliza en la pieza por su adecuación a los circuitos de filtración y por su compatibilidad con el entorno interior del filtro.
El cabezal forma una unión central para los brazos colectores y permite que el agua filtrada sea conducida hacia el circuito de retorno. La configuración del conjunto determina la cantidad de brazos que pueden conectarse y las dimensiones del filtro con las que es compatible.
Relación con el mantenimiento del filtro de arena
Mantener tu sistema de filtración en óptimas condiciones es clave para garantizar agua limpia y un funcionamiento eficiente.
El manómetro del cabezal selector indicará la presión interna del depósito y permitirá saber cuándo la arena está sucia y si se necesita hacer un contra lavado.
El contra lavado y la revisión de los componentes internos ayudan a mantener el circuito en condiciones de funcionamiento. Si se observa arena en la piscina, debe revisarse el conjunto de brazos colectores y el cabezal situado bajo la cama de arena.
Otros repuestos relacionados
Sabemos que cada componente de tu filtro de arena es esencial para su correcto funcionamiento. Por eso, ofrecemos una selección completa de repuestos para filtros de arena:
- Brazos colectores y conjuntos de brazos colectores: estas piezas son el corazón del sistema de filtración, ya que distribuyen el agua y la arena de forma uniforme.
- Tapaderas para filtros de arena: las tapaderas garantizan que el filtro permanezca cerrado herméticamente, evitando fugas de agua o contaminación externa.
- Tornillos para filtros de arena: aunque pequeños, los tornillos desempeñan un papel vital en el ensamblaje y mantenimiento del filtro.
En Lamastore también contamos con una sección dedicada a filtros de arena, en caso de que prefieras renovar tu sistema por completo.
