Una capa drenante y filtrante permite recoger, filtrar y evacuar el agua que entra en contacto con una estructura, un terreno, una solera o una cubierta. Su funcionamiento depende de la correcta combinación entre el material drenante, el elemento filtrante, la impermeabilización, los solapes, las fijaciones y el sistema de desagüe.
La elección del material debe adaptarse a la carga de terreno prevista y a las características del suelo. En terrenos arcillosos o con alto contenido de finos, prescindir del geotextil es un error frecuente que acaba bloqueando la capacidad de evacuación del sistema a medio plazo.
Qué es una capa drenante y filtrante
Una capa drenante y filtrante está formada por un material que facilita el movimiento del agua y por un filtro que impide el paso de partículas capaces de obstruir los conductos de evacuación.
Membrana drenante nodular de polietileno de alta densidad (HDPE) con geotextil incorporado que actúa como filtro del agua, para impedir que la tierra acabe taponando el drenaje, mientras que los nódulos de polietileno conducen y evacúan el agua.
En una solución con lámina nodular, los nódulos crean canales continuos para conducir el agua, mientras que el geotextil retiene las partículas finas del terreno. De este modo, el sistema conserva su capacidad de drenaje y reduce el riesgo de colmatación.
Materiales empleados en capas drenantes y filtrantes
Láminas nodulares de polietileno de alta densidad
Las láminas nodulares de polietileno de alta densidad, también denominado PEAD o HDPE, se emplean como elemento drenante y como protección de la impermeabilización.
DANODREN® H 25 PLUS es un geocompuesto de lámina nodular de polietileno de alta densidad (PEAD) con geotextil de polipropileno (PP) calandrado para drenaje de estructuras enterradas.
Ofrece mayor resistencia que DANODREN® H 15 PLUS.
Los nódulos de polietileno conducen y evacúan el agua, y también forman una cámara de aire entre el muro y el terreno cuando la lámina se coloca sobre una impermeabilización.
La lámina drenante protege la lámina impermeabilizante frente a posibles punzonamientos provocados por las tierras de relleno.
Geotextiles de polipropileno
El geotextil de polipropileno funciona como capa filtrante. Su misión es dejar pasar el agua y retener las partículas de tierra que podrían obstruir los canales de drenaje.
El geotextil fusionado a los nódulos, absorbe y filtra el agua del terreno, evitando la colmatación del sistema.
La elección del tipo de lámina dependerá de la carga de terreno prevista y de si el terreno es más o menos arcilloso, factor que condiciona la necesidad de geotextil filtrante.
En terrenos arcillosos o con alto contenido de finos, prescindir del geotextil es un error frecuente que acaba bloqueando la capacidad de evacuación del sistema a medio plazo.
Gravas y áridos
Las gravas y otros áridos pueden formar una capa drenante cuando permiten el paso del agua por sus huecos. Para evitar que el terreno fino contamine esta capa, se emplean capas anticontaminantes o geotextiles.
Otra solución será el empleo de capas anticontaminantes o geotextiles.
El espesor de la capa drenante no debe ser inferior a 15 cm. En firmes hidrocarbonatados, se puede bajar a 8 cm.
La elección del árido, su espesor y la correcta envolvente filtrante son determinantes para que el agua llegue al sistema de desagüe sin arrastrar finos.
Tuberías drenantes
La tubería drenante recoge el agua conducida por la capa drenante y la dirige hacia el sistema de desagüe.
El tubo drenante debe estar rodeado de una capa de árido y ésta, a su vez, envuelta totalmente con una lámina filtrante.
Una de las deficiencias de ejecución más habituales es la disposición del tubo drenante sin estar rodeado de una capa de árido y ésta, a su vez, envuelta totalmente con una lámina filtrante.
El espesor del recubrimiento de la capa de árido que envuelve el tubo drenante debe adecuarse al tipo de árido utilizado.
Perfiles y fijaciones
Los perfiles metálicos y las fijaciones mecánicas completan el sistema en muros y estructuras enterradas.
Se debe emplear el perfil metálico específico.
Se deben emplear las fijaciones específicas.
Se podrán utilizar otros elementos accesorios tales como perfiles de fijación, rejillas de aireación, etc.
Geocompuesto DANODREN H PLUS
DANODREN H PLUS combina una lámina nodular de PEAD con un geotextil de PP. Esta configuración permite realizar simultáneamente funciones de drenaje, filtración y protección.
| Elemento | Función |
|---|---|
| Lámina nodular de PEAD | Conduce y evacúa el agua. |
| Geotextil de PP | Filtra el agua y evita la colmatación. |
| Nódulos de 8 mm de altura | Forman canales de drenaje y una cámara de separación. |
| Fijaciones mecánicas | Sujetan la lámina al paramento vertical. |
| Perfil metálico | Protege y remata la parte superior de la lámina. |
Formación de drenaje de muro de sótano o estructura enterrada, por su cara exterior, mediante lámina drenante nodular de polietileno de alta densidad (PEAD/HDPE), con nódulos de 8 mm de altura, con geotextil de polipropileno incorporado, resistencia a la compresión 150 kN/m² según UNE-EN ISO 604, capacidad de drenaje 5 l/(s·m) y masa nominal 0,7 kg/m²; sujeta al paramento vertical mediante fijaciones mecánicas (2 ud/m²), con los nódulos contra el muro previamente impermeabilizado.
La solución es resistente a la rotura, al impacto y no deformable.
Es inalterable frente a los agentes químicos presentes en el suelo, como sulfatos y cloruros.
El producto es imputrescible, no tóxico ni inflamable y proporciona un drenaje permanente.
Funciones principales de la capa drenante y filtrante
Evacuación del agua
La capa drenante recoge el agua infiltrada y la conduce hacia una tubería, cuneta, pozo o sistema de desagüe.
La estructura del firme debe evacuar la parte del agua infiltrada a través de la superficie del firme.
En los taludes de terraplén o en las cunetas de zonas en trincheras también pueden disponerse soluciones drenantes, siempre que cumplan las especificaciones complementarias necesarias para este cometido.
Filtración del terreno
El geotextil filtra el agua y evita que la tierra, especialmente los finos de terrenos arcillosos, bloquee la capa drenante.
La lámina geotextil bajo el encachado evitaría la contaminación, pero solamente en el supuesto de que el nivel freático superase la cota base del encachado.
Reducción de la presión hidrostática
El drenaje permite reducir la acumulación de agua junto a los muros y limita la presión hidrostática.
Protege al muro de la humedad y permite el drenaje del agua, limitando su presión hidrostática.
Protección de la impermeabilización
La lámina drenante protege la impermeabilización frente a daños mecánicos durante el relleno y la compactación de la zanja.
Así, la lámina drenante está protegida frente al vertido, relleno y compactado posterior de la zanja y entrada de agua.
Separación entre materiales
La capa filtrante evita que los materiales finos del terreno entren en contacto directo con los canales de evacuación o con la capa de áridos.
La separación entre materiales también ayuda a conservar la permeabilidad del sistema y a limitar la contaminación del encachado.
Aplicaciones en muros enterrados y sótanos
En muros complementa a una impermeabilización.
Las láminas drenantes de Naminio son perfectas para aplicaciones en muros soterrados, cimentaciones, y cualquier superficie que requiera protección contra la penetración del agua.
Es la aplicación más habitual.
En muros, el sistema se coloca sobre el paramento previamente impermeabilizado, con el geotextil orientado hacia el terreno.
DANODREN H PLUS se coloca con el geotextil contra el terreno.
Con esta disposición, el agua atraviesa el geotextil, mientras los nódulos crean una vía de drenaje continua entre la lámina y el muro.
En cimentaciones, el drenaje perimetral es una de las medidas más eficaces para proteger la base de la estructura frente a la humedad ascendente y la acumulación de agua en el perímetro.
Preparación del soporte
La superficie del soporte y puntos singulares deben estar uniformes, limpios, secos y carecer de cuerpos extraños.
El soporte para DANODREN H PLUS puede ser una lámina impermeabilizante.
La superficie del muro debe encontrarse en condiciones adecuadas para evitar daños en la impermeabilización y en la propia lámina drenante.
Orientación y colocación
En muros, el rollo se puede instalar horizontalmente o verticalmente, según el procedimiento de construcción.
Los rollos se pueden extender de arriba abajo o viceversa y de izquierda a derecha o viceversa, en función de las características de la obra.
La lámina se aplica apoyada sobre el muro dejando el geotextil contra el terreno.
Esta disposición deja una cámara de aire que permite la filtración del agua y facilita su conducción hacia el drenaje perimetral.
Solapes entre rollos
El geotextil presenta un ancho de 5 cm menos que la lámina drenante para facilitar el solape de rollo con rollo.
Para realizar el solape, se despega el geotextil 7 cm, dejando al descubierto 12 cm de lámina drenante, donde se realizará el solape con la siguiente lámina.
Se aplica con solape sencillo, de entre 12 y 20 cm.
Los solapes se realizan igual que en muros.
La lámina se fija cada 50 cm a lo largo y ancho del solape con fijaciones DANODREN.
También se podrán utilizar fijaciones del tipo HILTI, modelo X-SW o similar.
En muros, el rollo se puede instalar horizontalmente o verticalmente, según el procedimiento de construcción.
Fijación superior
La parte superior es anclada con el perfil metálico DANODREN, fijándose mecánicamente.
En muros, se dejará en coronación de muro con perfil metálico, recomendado, o con fijaciones mecánicas adecuadas, con rosetas o sin ellas, separadas entre 25 - 50 cm, y a unos 10 cm por encima de la lámina de impermeabilización.
Esta fijación debe hacerse 10 cm por encima de la lámina impermeabilizante.
El remate superior debe impedir la entrada de agua y proteger la lámina durante las operaciones posteriores de relleno y compactación.
Esquinas y puntos singulares
Los remates en esquinas y rincones se realizan doblando la lámina.
Los puntos singulares requieren una ejecución especialmente cuidadosa, ya que pueden constituir vías de entrada de agua.
Las filtraciones pueden aparecer en el remate superior de la capa de impermeabilización y las capas drenante y filtrante, en el encuentro del muro de sótano con las fachadas, en el paso de conductos a través del muro y en las juntas.

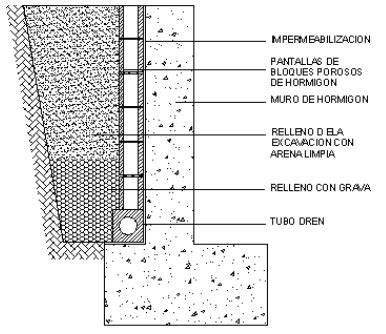

Conexión con el drenaje perimetral
Una vez colocada la lámina, se debe tender el tubo de drenaje.
El tubo drenante debe quedar rodeado por una capa de árido y envuelto completamente por una lámina filtrante.
El sistema de desagüe debe mantenerse accesible y libre de obstrucciones.
Aplicaciones en soleras sobre el terreno
Las capas drenantes y filtrantes también se emplean bajo soleras apoyadas sobre el terreno.
En soleras se aplica apoyada sobre el terreno, con el geotextil en contacto con el terreno o capa de gravas.
Cuando hay presión hidrostática o la solera está por debajo del nivel freático, DANODREN H PLUS se extiende con el geotextil contra el terreno.
Los solapes se realizan igual que en muros.
En esta aplicación, el geotextil limita la migración de finos hacia la capa drenante y los nódulos conducen el agua hacia el sistema de evacuación previsto.
Debe analizarse la relación entre el nivel freático, la cota de la solera, el encachado y el sistema de desagüe.
La lámina geotextil bajo el encachado evitaría la contaminación, pero solamente en el supuesto de que el nivel freático superase la cota base del encachado, puesto que las humedades por capilaridad provocadas, por ejemplo, por riegos de jardines no creo que puedan provocar una subpresión como para empujar los áridos finos hacia arriba.
Aplicaciones en cubiertas invertidas
Cubiertas invertidas con pavimento continuo
DANODREN H PLUS se utiliza en cubiertas invertidas transitables con pavimentos continuos, colocado entre el aislamiento térmico y el pavimento.
Cuando hay una cubierta invertida con pavimento continuo, DANODREN H PLUS se colocará con el geotextil hacia arriba.
Los solapes se realizarán igual que en muros.
Las cubiertas planas invertidas presentan desafíos únicos en términos de aislamiento y protección.
La Inverlosa es una baldosa aislante que combina una plancha de poliestireno extruido con una capa superior de mortero de cemento.
Esta combinación de materiales está diseñada para proporcionar aislamiento térmico y protección mecánica en cubiertas planas invertidas.
La instalación de la Inverlosa es sencilla.
Se coloca directamente sobre las láminas impermeabilizantes sin necesidad de fijación.
Sin embargo, en cubiertas con un espesor de 40 cm o más, se utiliza un sistema de encaje para garantizar la estabilidad.
Inverlosa se utiliza principalmente en cubiertas planas invertidas y ofrece una solución integral para aislamiento térmico y protección mecánica.
Su versatilidad lo hace adecuado para diversas aplicaciones, desde áreas transitables peatonales hasta cubiertas técnicas y pasillos técnicos.
El sistema Inverlosa se puede instalar en cubiertas con pendientes que oscilan entre el 0% y el 5%.
Inverlosa se destaca por su capacidad para combinar aislamiento térmico y protección mecánica en un solo sistema.
Inverlosa es ideal para cubiertas planas invertidas, ya sean azoteas, edificios residenciales, comerciales o técnicos.
La resistencia térmica de Inverlosa varía según el espesor del poliestireno extruido.
Sí, Inverlosa es una excelente opción para la rehabilitación energética de cubiertas, siempre y cuando no se requiera una mejora en la impermeabilización existente.
Inverlosa está diseñada para resistir condiciones climáticas adversas.

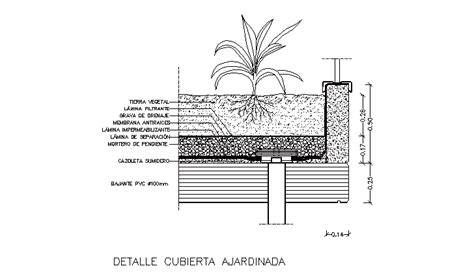

Cubiertas ajardinadas
El sistema completo de una cubierta ajardinada incluye, de abajo a arriba, la membrana impermeabilizante, la lámina de drenaje y el sustrato de cultivo.
La lámina de drenaje debe evacuar el exceso de agua y contribuir a proteger la impermeabilización frente a las cargas y las operaciones posteriores de ejecución.
La orientación del geotextil y la configuración de los solapes deben ajustarse a las condiciones del sistema y a las características del fabricante.
Aplicaciones en firmes, carreteras y taludes
Las capas drenantes y filtrantes también se emplean en la estructura del firme para evacuar el agua infiltrada y evitar la contaminación de las capas granulares.
El agua infiltrada debe ser conducida hacia cunetas, tuberías drenantes u otros elementos de desagüe.
Estas soluciones pueden aplicarse en taludes de terraplén o cunetas de zonas en trincheras.
También pueden ser necesarias en cambios de desmonte a terraplén y viceversa, o en carreteras de fuerte pendiente (> 5%).
Los elementos de drenaje se situarán a una distancia comprendida entre 0, 7 y 2 veces la anchura de la calzada.
La posición y separación de las tuberías deben adaptarse a la geometría del firme, a la pendiente y a la capacidad de evacuación necesaria.
La distancia exterior de la tubería drenante más un resguardo a cada lado debe permitir la ejecución y el mantenimiento del sistema.
La disposición de los elementos de drenaje será, con carácter general, a una distancia máxima de 50 m.
La ejecución debe considerar la accesibilidad de la maquinaria y la estabilidad de las capas durante la puesta en obra.
Cómo evitar la colmatación del sistema
La colmatación se produce cuando las partículas finas del suelo penetran en la capa drenante y reducen o bloquean los espacios por los que circula el agua.
El geotextil fusionado a los nódulos, absorbe y filtra el agua del terreno, evitando la colmatación del sistema.
En soluciones con gravas o bloques de material poroso, la suciedad puede obstruir la capa drenante y reducir su permeabilidad.
La obstrucción y falta de permeabilidad por suciedad de la capa drenante cuando ésta esté constituida por grava o fábricas de bloques de material poroso es una deficiencia que debe prevenirse.
El uso de una capa filtrante continua, correctamente solapada y protegida, ayuda a separar el terreno de los materiales drenantes.
En terrenos arcillosos o con alto contenido de finos, prescindir del geotextil es un error frecuente que acaba bloqueando la capacidad de evacuación del sistema a medio plazo.
Errores frecuentes de ejecución
Errores en el soporte y la impermeabilización
- La superficie del muro no está totalmente seca o en condiciones ambientales dentro de los márgenes prescritos, presenta resaltos que puedan suponer un riesgo de punzonamiento o carezcan de imprimación previa a la aplicación de las láminas impermeabilizantes.
- Deficiente sellado de juntas y solapos en láminas impermeabilizantes no adheridas.
- Filtración de agua en puntos singulares: remate superior de la capa de impermeabilización y las capas drenante y filtrante, encuentro del muro de sótano con las fachadas, paso de conductos a través del muro y juntas.
- Punzonamiento de la capa impermeabilización durante la ejecución de las capas drenante y filtrante y del dren perimetral, aceras, instalaciones y elementos constructivos ejecutados posteriormente.
- Incompatibilidad química entre los materiales utilizados en las capas impermeabilizantes, drenantes y filtrantes.
- Ausencia o insuficiente disposición de bandas de refuerzo en cambios de dirección cuando la impermeabilización se hace en el intradós del muro de sótano.
Errores en áridos y tuberías
- Insuficiente espesor del recubrimiento de la capa de árido que envuelve el tubo drenante en función del tipo de árido utilizado.
- Disposición del tubo drenante sin estar rodeado de una capa de árido y ésta, a su vez, envuelta totalmente con una lámina filtrante.
- Obstrucción y falta de permeabilidad por suciedad de la capa drenante cuando ésta esté constituida por grava o fábricas de bloques de material poroso.
- Obstrucción de los pozos y tubos drenantes.
- Deficiente funcionamiento de las bombas de achique en su caso.
Errores en juntas y pasos de instalaciones
- Utilización de pasatubos no estancos o insuficientemente flexibles para absorber los movimientos previstos.
- Ausencia de relleno de fondo de junta para obtener la sección adecuada de masilla de sellado en juntas mayores de 5 mm.
- Insuficiente profundidad y/o excesiva anchura del sellado de la junta, o utilización de un relleno de fondo de junta de material adherente a la masilla de sellado.
- Falta de humectación de los bordes de la junta en caso de soportes porosos y secos cuando se utilizan masillas a base de resinas acrílicas.
Errores durante el servicio
- Deterioro o rotura de la lámina impermeabilizante, drenante o filtrante y uniones selladas.
- Obstrucción de los pozos y tubos drenantes.
- Deficiente funcionamiento de las bombas de achique en su caso.
Procedimiento de instalación en muros
- La superficie del soporte y puntos singulares deben estar uniformes, limpios, secos y carecer de cuerpos extraños.
- El soporte para DANODREN H PLUS puede ser una lámina impermeabilizante.
- DANODREN H PLUS se coloca con el geotextil contra el terreno.
- Los rollos se pueden extender de arriba abajo o viceversa y de izquierda a derecha o viceversa, en función de las características de la obra.
- Para realizar el solape, se despega el geotextil 7 cm, dejando al descubierto 12 cm de lámina drenante, donde se realizará el solape con la siguiente lámina.
- La lámina se fija cada 50 cm a lo largo y ancho del solape con fijaciones DANODREN.
- También se podrán utilizar fijaciones del tipo HILTI, modelo X-SW o similar.
- Los remates en esquinas y rincones se realizan doblando la lámina.
- La parte superior es anclada con el perfil metálico DANODREN, fijándose mecánicamente.
- Esta fijación debe hacerse 10 cm por encima de la lámina impermeabilizante.
- Tender el tubo de drenaje.
Procedimiento de instalación en soleras
- Cuando hay presión hidrostática o la solera está por debajo del nivel freático, DANODREN H PLUS se extiende con el geotextil contra el terreno.
- En soleras se aplica apoyada sobre el terreno, con el geotextil en contacto con el terreno o capa de gravas.
- Los solapes se realizan igual que en muros.
- La capa drenante debe conectarse con el sistema de desagüe.
- La capa de áridos debe protegerse frente a la contaminación por finos mediante una lámina filtrante cuando las condiciones del terreno lo requieran.
Procedimiento de instalación en cubiertas invertidas
- Cuando hay una cubierta invertida con pavimento continuo, DANODREN H PLUS se colocará con el geotextil hacia arriba.
- La lámina se coloca entre el aislamiento térmico y el pavimento.
- Los solapes se realizarán igual que en muros.
- El sistema Inverlosa se coloca directamente sobre las láminas impermeabilizantes sin necesidad de fijación.
- En cubiertas con un espesor de 40 cm o más, se utiliza un sistema de encaje para garantizar la estabilidad.
Almacenamiento, manipulación y conservación
El producto debe almacenarse en un lugar seco y protegido de la lluvia, el sol, el calor y las bajas temperaturas.
El producto se almacenará en posición vertical.
Para garantizar la integridad de las baldosas Inverlosa, es esencial seguir pautas de almacenamiento adecuadas.
Deben mantenerse en sus palets originales y protegerse del contacto con disolventes orgánicos, altas temperaturas y fuentes de llama directa.
El producto no es tóxico ni inflamable.
Este producto no es tóxico ni inflamable.
Para más información, consulte la ficha de seguridad de producto.
Recomendaciones importantes
- Su uso no sustituye en ningún caso a la lámina impermeabilizante.
- Se debe emplear el perfil metálico específico.
- Se deben emplear las fijaciones específicas.
- La impermeabilización debe ejecutarse correctamente antes de colocar la capa drenante.
- Los puntos singulares, juntas, pasos de conductos y encuentros deben quedar correctamente sellados.
- El tubo drenante debe quedar rodeado por árido y protegido mediante una lámina filtrante.
- Los pozos, tubos drenantes y bombas de achique deben revisarse durante la etapa de servicio o mantenimiento.
- En caso de cambios en los parámetros de la aplicación, o en caso de una aplicación diferente, consulte el Servicio Técnico de DANOSA previamente a la utilización de los productos DANOSA.
Normas, documentos y certificaciones
Conforme a la norma UNE-EN 13252 de Geotextiles y productos relacionados. Características requeridas para su uso en sistemas de drenaje.
Conforme a la norma UNE-EN 13967 de Láminas anticapilaridad plásticas y de caucho, incluidas las láminas plásticas y de caucho que se utilizan para la estanquidad de estructuras enterradas.
DIT 550R "ESTERDAN PENDIENTE CERO".
DIT 550R "DANOPOL PENDIENTE CERO".
DIT 567 "ESTERDAN - SELF DAN - POLYDAN ESTRUCTURAS ENTERRADAS".
Registro de empresa BUREAU VERITAS según EN-ISO 14001 concedido a la planta de fabricación de DANOSA en Fontanar (Guadalajara).
Registro de empresa BUREAU VERITAS según EN-ISO 9001 concedido a la planta de fabricación de DANOSA en Fontanar (Guadalajara).
Reglamento 305/2011 UE.
Ejecución: CTE.
Documento Básico: Habitabilidad. Ahorro de Energía.
Comprobación del sistema durante el mantenimiento
Durante la etapa de servicio o mantenimiento debe verificarse el estado de la lámina impermeabilizante, drenante y filtrante, así como de las uniones selladas.
También deben comprobarse los pozos y tubos drenantes, ya que su obstrucción puede impedir la evacuación del agua aunque la capa drenante esté correctamente instalada.
Cuando existan bombas de achique, debe comprobarse su funcionamiento.
La conservación de la permeabilidad y la continuidad del sistema resulta esencial para mantener la protección frente a la humedad y la presión hidrostática.
Colocación de nuestra lamina drenante GUTTABETA STAR - GUTTA ITALIA
tags: #capa #drenante #y #filtrante #materiales
Publicaciones populares:
- Beneficios y precauciones del depurador líquido Lidl
- Guía para limpiar el filtro de la lavadora Fagor L-705 D
- Cómo funciona el filtro de aire húmedo en tractores: guía rápida
- Guía de limpieza y mantenimiento de los filtros exteriores del aire acondicionado
- Guía de tamaños y aplicaciones de filtros para agua RC
