El cartucho filtrante de acero inoxidable de 1 micra es un elemento reutilizable diseñado para retener partículas muy finas en líquidos y gases, combinando una filtración precisa con alta resistencia mecánica, química y térmica. Su construcción en acero inoxidable permite utilizarlo en tratamiento de agua, procesamiento químico, alimentos y bebidas, productos farmacéuticos, petroquímica y otras aplicaciones industriales exigentes.
La filtración de 1 micra garantiza la eliminación eficiente de partículas pequeñas, mejorando la pureza y claridad del líquido filtrado. El cartucho también puede emplearse en la prefiltración y descarbonización de líquidos, la eliminación de impurezas, la filtración de fluidos viscosos y la purificación de líquidos o gases sometidos a alta temperatura y presión.
Qué es un cartucho filtrante de acero inoxidable
Los cartuchos de filtro de acero inoxidable son filtros compuestos por algunas capas de malla de acero inoxidable 304/316 y tienen una carcasa protectora de filtro de cartucho de acero inoxidable. La capa de malla intermedia determina la eficiencia de la filtración y está superpuesta con capas externas e internas de malla más gruesa para ofrecer soporte y protección.
Estos elementos filtrantes metálicos pueden diseñarse como configuraciones cilíndricas simples o plisadas para aumentar el área de filtración. El cartucho de filtro de acero inoxidable atrapará o bloqueará las impurezas, como impurezas químicas e impurezas físicas, en el fluido cuando éste fluye.
El cartucho SS está fabricado con malla de alambre de acero inoxidable importado y se pliega con soldadura, tiene buena compatibilidad química con ácidos fuertes y alcalinos, y es resistente a altas temperaturas, es adecuado para líquidos de alto volumen y filtración de gases.

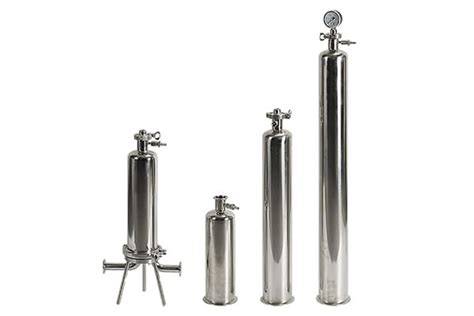

Hay disponibles dos tipos de cartuchos plisados de malla de acero inoxidable (STP) y cartuchos sinterizados de polvo de acero inoxidable (STS) para diferentes usos.
Cómo funciona la filtración de 1 micra
El control preciso de las micras es esencial para garantizar una filtración estable, eficiencia, rendimiento repetible y la protección de aguas abajo equipo. Una clasificación de 1 micra indica que el elemento está destinado a retener partículas de aproximadamente ese tamaño según el tipo de clasificación y la estructura filtrante empleada.
La filtración fina de 1-micras garantiza la eliminación eficiente de partículas pequeñas, mejorando la pureza y claridad del líquido filtrado. Dentro del filtro, las impurezas son todas interceptaciones dentro del núcleo del filtro.
El cartucho plisado proporciona una mayor área de filtración. Esta configuración permite mantener una capacidad de paso elevada dentro de un formato cilíndrico compacto, mientras que la estructura de malla o metal sinterizado proporciona soporte, estabilidad y resistencia durante el funcionamiento.
Materiales y configuraciones disponibles
Acero inoxidable 304 y 316L
El acero inoxidable es un material resistente y duradero que puede soportar altas presiones y temperaturas. Esto las hace ideales para su uso en entornos hostiles o para aplicaciones en las que el filtro estará sometido a mucha tensión.
El acero inoxidable es resistente a la corrosión de la mayoría de los productos químicos, lo que los hace adecuados para su uso con una amplia gama de fluidos. Esto es importante porque algunos filtros pueden corroerse y liberar partículas en el fluido que se está filtrando.
Los cartuchos inoxidables DORSAN® tienen una gran variedad de aplicaciones donde la temperatura de uso, presión de operación o la compatibilidad química se hacen primordiales. Configurados en forma de cartucho cilíndrico o cartucho plisado, esta tipología de filtros ofrecen la posibilidad de ser reutilizados muchas veces.
- Acero inox Aisi 304 o Aisi 316-L.
- Construcción extremadamente robusta, alta resistencia mecánica.
- Gran compatibilidad química.
- Resistencia a ácidos fuertes y álcalis.
- Alta temperatura y alta presión.
- Resistencia a la corrosión, al calor, a la presión y al desgaste.
Malla de alambre y metal sinterizado
Los materiales filtrantes pueden ser malla de alambre sinterizado, fibra metálica sinterizada y malla tejida de acero inoxidable. La estructura sinterizada de alta densidad permite fabricar elementos porosos con una distribución estable de los pasos de filtración.
Los filtros de micras de acero inoxidable son filtración de metal poroso componentes diseñado para lograr precisión retención de partículas a nivel micrométrico mientras mantener una alta resistencia mecánica, resistencia a la corrosión, y estabilidad de filtración a largo plazo.
En comparación con los filtros de polímero o malla, el acero inoxidable Los filtros de micras proporcionan una mayor resistencia a la temperatura y a los productos químicos, estabilidad y mayor vida útil en aplicaciones industriales.
Características técnicas del cartucho de 1 micra
Las especificaciones exactas dependen de la configuración, el material, la carcasa y el fabricante. Entre las características indicadas para un cartucho filtrante de acero inoxidable de 1 micra se encuentran una eficiencia del 99.9% a 1 micra, una construcción de acero inoxidable 316L y una estructura reutilizable.
| Característica | Especificación |
|---|---|
| Material | Acero inoxidable 316L |
| Clasificación de filtración | 1 micra |
| Eficiencia indicada | 99.9% a 1 micra |
| Rango de temperatura indicado | -20°C a 200°C |
| Temperatura máxima indicada para otra configuración | Máx. <300 °C (572 °F) |
| Presión máxima diferencial indicada | 6,0 bar |
| Presión indicada para otra configuración | Hasta 150 psi (10.3 bar) |
| Rango de pH indicado | 1-14 |
| Diámetros indicados | Φ 60/80 mm |
| Longitudes habituales | 10", 20", 30", 40" |
Las características anteriores corresponden a configuraciones diferentes, por lo que la temperatura, la presión, el diámetro y la longitud deben comprobarse según el cartucho concreto y las condiciones de funcionamiento del sistema.
Los cartuchos de acero inoxidable también pueden fabricarse en forma de tubos, cartuchos, discos, cilindros planos, plisados o según los requisitos de diseño. Las conexiones pueden ser engarzadas o engomadas en función de la aplicación requerida.
Ventajas del cartucho de acero inoxidable de 1 micra
Durabilidad y resistencia
La construcción de acero inoxidable garantiza un rendimiento duradero y resistencia a condiciones operativas adversas, proporcionando una solución confiable y eficaz para las necesidades de filtración de partículas finas.
Los filtros de micras de acero inoxidable pueden soportar altas presiones y temperaturas. Esto los hace adecuados para sistemas industriales en los que los medios filtrantes poliméricos pueden perder estabilidad o no ofrecer suficiente resistencia.
- Construcción extremadamente robusta y alta resistencia mecánica.
- Resistencia a la corrosión de una amplia variedad de productos químicos.
- Resistencia a altas temperaturas y presiones.
- Menor caída de presión original.
- Buena compatibilidad con líquidos y gases agresivos.
- Estabilidad de filtración a largo plazo.
Reutilización y mantenimiento
A diferencia de otros tipos de filtros, los filtros de micras de acero inoxidable se pueden limpiar y reutilizar varias veces. Esto puede suponer un ahorro a largo plazo, ya que no tendrá que cambiar el filtro con tanta frecuencia.
El filtro de acero inoxidable puede lavarse a contraluz y limpiarse con solvente químico, agua caliente o vapor, lo que permite prolongar su vida útil. Los cartuchos filtrantes inoxidables se pueden limpiar y reutilizar, lo que hace que sean ideales para aplicaciones que requieren bajos costes.
El acero inoxidable se enjuaga con agua limpia y se puede reutilizar: basta con un sencillo mantenimiento para recuperar un caudal óptimo. Una limpieza regular evita la obstrucción y prolonga la vida útil del sistema de filtración.
Caudal y superficie filtrante
Los filtros de micras de acero inoxidable a menudo pueden alcanzar caudales elevados, incluso con índices de filtración muy finos. Esto es importante en aplicaciones donde es necesario filtrar un gran volumen de fluido rápidamente.
El cartucho plisado proporciona una mayor área de filtración, mientras que la estructura multicapa ayuda a conservar la resistencia del elemento y la estabilidad del flujo. La resistencia es pequeña y el flujo puede mantenerse elevado cuando el cartucho está correctamente dimensionado.
- Flujo y flujo grandes.
- Larga vida de servicio.
- Pequeño cambio de cartucho de filtro.
- Buena reproducibilidad.
- Alto nivel de agua pura, sin pérdida de fibra.
- Filtro de multi-capa.

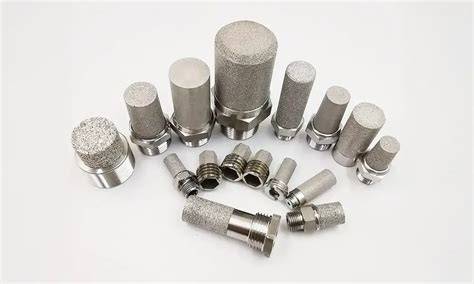

Tipos de filtros de acero inoxidable sinterizado
Filtros de malla sinterizada
Estos filtros consisten en múltiples capas de polvo metálico fino sinterizado entre sí para formar una estructura rígida. Ofrecen alta resistencia, excelente eficiencia de filtración y son relativamente fáciles de limpiar.
Se utilizan comúnmente en aplicaciones de filtración general como el procesamiento químico, la industria alimentaria y de bebidas, clarificación y prefiltración de agua debido a su versatilidad y asequibilidad.
Filtros de malla de tejido holandés
Un tipo específico de filtro de malla sinterizada conocido por su resistencia y durabilidad superiores debido a su diseño de tejido entrelazado único. Pueden soportar alta presión y productos químicos agresivos.
Son especialmente adecuados para entornos exigentes en el procesamiento químico, la producción de petróleo y gas, y otras aplicaciones que requieren una resistencia y una durabilidad química excepcionales.
Filtros de disco sinterizado
Estos son filtros planos en forma de disco, ideales para aplicaciones que requieren altos caudales y mínima caída de presión. Ofrecen una excelente eficiencia de filtración y se pueden integrar fácilmente en las carcasas de los filtros.
Se utilizan ampliamente en el tratamiento de agua, la fabricación de productos farmacéuticos y diversas otras industrias que requieren soluciones de filtración eficientes y compactas.
Filtros de cartucho sinterizados
Son unidades autónomas que constan de un elemento de metal sinterizado alojado dentro de un cuerpo de cartucho. Son fácilmente reemplazables y están disponibles en varios tamaños y con diferentes grados de micraje.
Son una opción popular para aplicaciones que requieren fácil instalación, reemplazo y mantenimiento, tales como el procesamiento de alimentos y bebidas, la filtración química y la prefiltración en diversas industrias.
Filtros de vela sinterizados
Son filtros cilíndricos con núcleo hueco, que ofrecen una gran superficie de filtración y una alta capacidad de retención de suciedad. Son adecuadas para aplicaciones con caudales elevados y requisitos de filtración continua.
Se utilizan principalmente en procesos de filtración industrial como el tratamiento de aguas residuales, la producción de petróleo y gas, y en procesos químicos donde se requiere una filtración continua de grandes volúmenes de fluidos.
La elección del filtro de micras de acero inoxidable sinterizado más adecuado depende de varios factores como la clasificación de filtración deseada, requisitos de presión, caudales, entorno de aplicación y características deseadas como la facilidad de limpieza y la reutilización.
Aplicaciones del cartucho filtro de 1 micra
Tratamiento y purificación del agua
En aplicaciones de tratamiento de agua, el filtro de acero inoxidable de 1-micras se utiliza para la decloración y desodorización, eliminando eficazmente el cloro y los olores desagradables de las fuentes de agua. Esto da como resultado un agua más limpia y de mejor sabor, apta para el consumo y diversos procesos industriales.
El agua se contamina fácilmente con polvo, algas, productos químicos, sedimentos en descomposición, materia orgánica y óxido. Al permitir que el agua pase a través de los cartuchos filtrantes de acero inoxidable, podemos filtrar el agua y liberarla de contaminación.
Los filtros sinterizados se utilizan a menudo en diversas etapas del tratamiento del agua. Pueden actuar como prefiltros para eliminar partículas grandes como arena y limo antes de etapas de tratamiento posteriores. Además, pueden utilizarse como postfiltros.
- Prefiltración y postfiltración.
- Prefiltración de ósmosis inversa.
- Eliminación de partículas finas.
- Protección de componentes sensibles.
- Clarificación de líquidos.
Procesamiento químico y petroquímico
En la industria de procesamiento químico, el filtro de acero inoxidable de 1-micras ayuda a eliminar impurezas y partículas finas de diferentes líquidos, lo que contribuye a la pureza y el rendimiento generales de los productos químicos.
Su alta resistencia mecánica y resistencia a la corrosión lo convierten en una opción confiable para manipular diversos productos químicos corrosivos. El filtro de acero inoxidable de 1 micras se utiliza para la filtración de solventes agresivos y la purificación de líquidos y gases altamente corrosivos.
Los filtros sinterizados eliminan eficazmente partículas no deseadas, catalizadores y otras impurezas de diversas soluciones químicas. Esto no solo protege el equipo del desgaste, sino también garantiza la calidad del producto y previene la contaminación en procesos químicos sensibles.
Recuperación de catalizadores
Muchas reacciones químicas ocurren en presencia de catalizadores sólidos. A menudo se utilizan catalizadores en polvo a base de metales preciosos, como el platino, o complejos de zinc.
Estos catalizadores suelen ser muy especializados y, por tanto, muy caros. La filtración de flujo cruzado puede recuperar continuamente el catalizador de la mezcla de reacción y luego regresar al flujo del proceso.
Su precisa clasificación en micras les permite capturar las partículas del catalizador al tiempo que dejan pasar el producto deseado. Asimismo, los elementos filtrantes de acero inoxidable o aleaciones especiales tienen una amplia resistencia química y, por lo tanto, son los más adecuados para esta tarea.
Alimentos y bebidas
En la industria de alimentos y bebidas, el filtro de acero inoxidable de 1-micras se emplea para la descarbonización y purificación de los líquidos utilizados en la producción. Elimina eficazmente compuestos de carbono, sustancias orgánicas y partículas, lo que garantiza que el producto final cumpla con los estándares y requisitos reglamentarios de alta calidad.
Los filtros sinterizados desempeñan un papel vital en la purificación de líquidos como el vino, la cerveza, el zumo y productos lácteos. Eliminan partículas no deseadas como levadura, sedimentos o bacterias, lo que contribuye a una mejor claridad, sabor y vida útil del producto.
En determinadas aplicaciones de la industria alimentaria y de bebidas, se emplean filtros sinterizados para eliminar contaminantes y garantizar aire o gas limpios para procesos como la fermentación o el envasado.
Industria farmacéutica y biomedicina
La amplia aplicación de los cartuchos de acero inoxidable incluye la biomedicina y la fabricación de productos farmacéuticos. La filtración precisa permite retener partículas y proteger los procesos en los que la pureza del fluido es fundamental.
Los filtros de disco sinterizado se utilizan ampliamente en la fabricación de productos farmacéuticos. Los cartuchos de acero inoxidable también pueden emplearse en procesos farmacéuticos estériles y en dispositivos médicos.
Aceites, combustibles y lubricantes
El diseño sistémico de la caja de cambios de un vehículo exige aceite y lubricantes, lo que ayuda a aliviar la fricción en las piezas móviles. Una función específica del Cartucho Filtrante de Acero Inoxidable es permitir la adecuada filtración de impurezas en el aceite o lubricantes que pueden causar daños al vehículo.
Los cartuchos filtrantes de acero inoxidable se utilizan como filtros de aceite, filtros de combustible y filtros de aceite hidráulico. También pueden emplearse en la protección del sello de refinerías y bombas.
Debido a la constante rotación del sello de herramientas industriales como refinerías y bombas, una abolladura de impurezas puede provocar un colapso total del sistema. El cartucho filtrante de acero inoxidable ayuda a eliminar del sistema cualquier impureza capaz de causar daños importantes al sistema.
Producción de polímeros
Los productos poliméricos, como piezas, películas o fibras moldeadas por inyección, utilizarán polímeros fundidos. Según su estructura química y grado de polimerización, su viscosidad es diferente, lo que está relacionado con la temperatura y determina la reología.
El elemento filtrante de acero inoxidable garantiza que no entren partículas o geles en la máquina de procesamiento y evita defectos en el producto terminado. La filtración de líquidos de alta viscosidad y la filtración de polímeros se encuentran entre sus aplicaciones.
Gases calientes y vapor
El cartucho de filtro de acero inoxidable es muy adecuado para la eliminación del polvo de los gases de escape calientes. Un ejemplo de uso es el procesamiento de productos de gasificación de biomasa.
Según la calidad del combustible utilizado, el gas contiene agua condensada y polvo. El uso de elementos filtrantes de polvo se basa en medios filtrantes poliméricos.
Los gases de escape deben enfriarse antes de filtrarlos para que el intercambiador de calor instalado aquí pueda separar algunas partículas corrosivas. El uso de elementos filtrantes de acero inoxidable resistentes a altas temperaturas garantizará que se elimine el polvo de los gases de escape calientes y protegerá los componentes posteriores.
El cartucho puede utilizarse para la filtración de gases, la filtración de gas caliente y la filtración de vapor. También es adecuado para líquidos o gases a alta temperatura y presión.
Dimensiones, porosidades y conexiones
Las longitudes disponibles pueden ir desde 10” hasta 40”. En otras configuraciones, las longitudes basadas en la tapa del extremo del DOE son 10", 20", 30" y 40".
Los cartuchos inoxidables DORSAN® se ofrecen con porosidades de 5 μm hasta 850 μm, aunque el cartucho objeto de esta descripción corresponde a una filtración de 1 micra. Con una amplia variedad de longitudes y porosidades se puede configurar un producto para la filtración de líquidos especialmente difíciles para los cartuchos tradicionales.
| Parámetro | Opciones o valores indicados |
|---|---|
| Longitudes | 10”, 20”, 30”, 40” |
| Porosidades de una gama de cartuchos | 5 μm hasta 850 μm |
| Diámetro exterior | Φ 60/80 mm |
| Configuración | Cilíndrica o plisada |
| Conexiones | DOE, 222/Flat, 226/Fin, engarzadas o engomadas |
| Materiales | Aisi 304 o Aisi 316-L |
Las conexiones disponibles incluyen DOE, 222/Flat y 226/Fin. La configuración adecuada depende de la carcasa, el caudal, la presión diferencial y el tipo de instalación.
Comparación con otros cartuchos de acero inoxidable
Un cartucho de 1 micra está destinado a la filtración fina y no debe confundirse con un tamiz de 130 micras para riego. Un tamiz de acero inoxidable de 130 micras retiene partículas de hasta 130 micras y protege de forma duradera los goteros, microaspersores y electroválvulas contra la obstrucción.
Un cartucho de recambio de 130 micras puede tener un diámetro de 6 cm y una altura de 16 cm, mientras que esas dimensiones no corresponden necesariamente a un cartucho industrial de 1 micra. La compatibilidad debe verificarse con el cuerpo del filtro y la conexión utilizada.
| Elemento | Aplicación o característica |
|---|---|
| Cartucho de 1 micra | Filtración fina de partículas pequeñas, líquidos y gases industriales |
| Tamiz de 130 micras | Retención de arena, partículas e impurezas en redes de riego |
| Cartucho plisado | Mayor área de filtración y flujo elevado |
| Cartucho sinterizado | Estructura porosa rígida, resistencia y reutilización |
El filtro de malla protege su red de riego y tratamiento de agua al retener arena, partículas e impurezas antes de que lleguen a los componentes sensibles. Con el paso de las estaciones, el tamiz se va obstruyendo: sustituirlo por este cartucho original de Irritec restaura la filtración como el primer día.
Limpieza y mantenimiento
Método de limpieza ultrasónica
En este método de limpieza se generan algunas burbujas de vacío a través de un líquido de limpieza, normalmente la onda longitudinal. La fuerza de impacto de la presión impulsa el proceso de limpieza del cartucho filtrante de acero inoxidable.
Lo hace ejerciendo presión sobre las burbujas hasta que estallan. Este procedimiento puede utilizarse cuando la suciedad está adherida y el enjuague convencional no es suficiente.
Limpieza con agua inversa
En este método de limpieza, que a veces se denomina método de retrolavado, un gas inerte, generalmente nitrógeno, lava el filtro de acero inoxidable en la dirección opuesta.
El retrolavado con fluido limpio puede emplearse para desprender las partículas retenidas y devolver parte de la capacidad de paso del elemento. En un sistema de riego, se recomienda enjuagar el tamiz a contracorriente en cuanto la presión disminuya aguas abajo del filtro.
Limpieza con solución
En el método de limpieza con solución, el cartucho filtrante de acero inoxidable se remoja durante aproximadamente una hora en una solución de ácido nítrico al 5 por ciento o en una solución de hidróxido de sodio.
Puede extender o acortar el tiempo de remojo según el nivel de contaminación y luego secarlo naturalmente con aire limpio. La solución y el tiempo de contacto deben ser compatibles con el acero inoxidable, las juntas y el fluido procesado.
Precauciones durante la limpieza
- Puede limpiar parte del elemento filtrante de acero inoxidable directamente en la solución de detergente, pero evite remojarlo durante un período prolongado.
- Considere limpiar las capas del filtro.
- Los materiales de papel para las capas filtrantes no se pueden limpiar con agua.
- La dirección de limpieza y la dirección de filtración son completamente opuestas.
- Aunque el filtro de acero inoxidable tiene una estructura inmensa y sólida, el uso de objetos duros para limpiar las capas del filtro puede provocar desgaste.
- Evite el uso de ácidos o álcalis potentes al limpiar el filtro de acero inoxidable.
El mantenimiento debe realizarse cuando aumente la pérdida de carga, disminuya el caudal o se observe acumulación de suciedad. La frecuencia depende de la carga de partículas, la viscosidad, la temperatura, la presión y la naturaleza química del fluido.
Selección del cartucho adecuado
La selección debe comenzar por la clasificación de filtración requerida, que en este caso es de 1 micra. Después es necesario revisar el tipo de fluido, la temperatura, la presión, el caudal, la compatibilidad química, el espacio disponible y la posibilidad de limpieza.
- Determinar si se filtrará líquido, gas, vapor o un fluido de alta viscosidad.
- Comprobar la clasificación de 1 micra y el tipo de retención requerido.
- Seleccionar acero inoxidable 304 o 316-L según la compatibilidad química.
- Verificar la temperatura máxima y la presión diferencial admisible.
- Elegir una configuración cilíndrica, plisada, de malla o sinterizada.
- Comprobar la longitud, el diámetro y la conexión de la carcasa.
- Establecer el método de limpieza compatible con el elemento.
- Confirmar que el caudal requerido no provoque una caída de presión excesiva.
Los filtros de micras de acero inoxidable están disponibles en una amplia gama de clasificaciones de micras, lo que los hace adecuados para una variedad de aplicaciones de filtración. Se pueden utilizar para filtrar partículas de todos los tamaños, desde grandes partículas de arena, incluso bacterias muy pequeñas.
La elección del filtro de micras de acero inoxidable sinterizado más adecuado depende de varios factores como la clasificación de filtración deseada, requisitos de presión, caudales, entorno de aplicación y características deseadas como la facilidad de limpieza y la reutilización.
Aplicaciones industriales principales
- Procesamiento químico.
- Procesamiento de alimentos y bebidas.
- Tratamiento del agua.
- Producción de petróleo y gas.
- Fabricación de productos farmacéuticos.
- Recuperación de catalizadores.
- Filtración de aceite.
- Filtración de gas.
- Filtración de gas caliente.
- Filtración de combustible.
- Filtración de polímeros.
- Filtración de aceite hidráulico.
- Filtración de flujo cruzado.
- Dispositivos médicos.
- Dispositivos analíticos.
- Aplicaciones de aerosoles.
- Prefiltración RO.
- Separación gas-líquido.
Las capacidades de filtración precisas y eficientes del filtro de acero inoxidable de 1-micras lo convierten en una herramienta indispensable para la descarbonización y eliminación de partículas en diversas aplicaciones industriales.
