El Smart Next es un clorador de agua salada compacto e inteligente diseñado para proporcionar una desinfección automática y fiable de la piscina. Al convertir la sal en cloro, mantiene el agua de la piscina limpia, clara y cómoda, al tiempo que reduce la necesidad de manipulación manual de productos químicos.
Los sistemas de electrolisis salina Smart Next están diseñados para aplicaciones en piscinas residenciales de hasta 180 m3. El equipo monitoriza la salinidad y la temperatura del agua, ofrece una producción de cloro regulable de 0 a 100% y dispone de función pump-stop.
Características del Smart Next
El clorador salino SMART NEXT, esta diseñado para piscinas residenciales de hasta 180m3. Posee un electrodo de alta calidad con una vida útil hasta 10.000 horas.
El sistema cuenta con una interfaz LCD con botones táctiles, que muestran parámetros clave como salinidad, temperatura y, en versiones avanzadas, valores de pH y ORP. La pantalla táctil retro-iluminada facilita la lectura y el manejo del equipo.
- Clorador salino de AstralPool para aplicaciones en piscinas residenciales de hasta 180m3.
- Monitorización de salinidad y temperatura.
- Función pump-stop.
- Diseño compacto.
- Fácil instalación y manejo.
- Sistema de electrolisis salina auto-limpiante.
- Protección IP65 para ambientes agresivos.
- Compatibilidad con PoolStation mediante unidad PoolStation Central o Mini.
- Compatibilidad con Fluidra Connect mediante unidad Connect Box.
Con niveles de producción de cloro adaptados a diferentes tamaños de piscina, Smart Next es adecuado para piscinas residenciales de diversos volúmenes. Dependiendo del modelo seleccionado, puede tratar piscinas pequeñas hasta instalaciones más grandes, ofreciendo diferentes capacidades de producción de cloro para adaptarse a tus necesidades de volumen de agua.
| Modelo | Producción de cloro |
|---|---|
| Smart Next 7 g/h | 7 g/h |
| Smart Next 12 g/h | 12 g/h |
| Smart Next 21 g/h | 21 g/h |
| Smart Next 30 g/h | 30 g/h |
| Smart Next 40 g/h | 40 g/h |
Versiones con control de pH y ORP
Smart Next está disponible en versiones estándar, con control integrado de pH, o con regulación combinada de pH y ORP para un balance hídrico totalmente automatizado.
El sistema de control y dosificación automático de pH incluye un kit completo de instalación, compuesto por sensor de pH, portasondas, soluciones patrón para calibración de las sondas, tubos de aspiración e impulsión y racores de aspiración e impulsión.
Está disponible en caudales de 1,5, 3,0 ó 0,4 l/h. El modelo de menor caudal (0,4 l/h) está diseñado específicamente para su aplicación en spas de hidromasaje.
El rango de medición de los modelos pH es de 0…14. El equipo está montado en caja de ABS con protección IP65 y dispone de pantalla digital de fácil lectura.
Una de las ventajas destacadas de este modelo es su capacidad para ajustar automáticamente los niveles de pH y ORP. Mantener el pH en el rango óptimo es esencial para la eficacia del cloro y el confort de los bañistas.
El control del ORP asegura que la capacidad desinfectante del agua sea siempre la adecuada. El sistema incluye una bomba dosificadora de pH y sensores de alta precisión para gestionar estos parámetros sin intervención manual.
Elementos necesarios antes del montaje
El conjunto está formado por una fuente de alimentación y una célula de electrolisis. La célula de electrolisis está fabricada de un polímero transparente en cuyo interior se alojan los electrodos.
Antes de comenzar el montaje y la puesta en marcha, es imprescindible que tanto el instalador como el usuario lean las instrucciones y las medidas de seguridad del equipo.
La instalación debe realizarse de forma que permita acceder fácilmente a los electrodos instalados. También es necesario conservar el manual para poder consultarlo en el futuro en relación con el funcionamiento del aparato.
Ubicación de la fuente de alimentación
Instalar siempre la FUENTE DE ALIMENTACIÓN del sistema de forma VERTICAL y sobre una superficie rígida, como una pared, tal y como se muestra en el diagrama de instalación recomendada.
Para garantizar el buen estado de conservación, se debe instalar el sistema en un lugar seco y bien ventilado. El grado de estanqueidad de la fuente de alimentación del sistema de electrolisis no permite su exposición a la intemperie.
La caja de alimentación está preparada para ambientes agresivos mediante protección IP65, pero debe instalarse en una ubicación protegida y correctamente ventilada.
Ubicación de la célula de electrolisis
La célula de electrolisis debería instalarse en un lugar protegido de la intemperie y siempre detrás del sistema de filtración.
Si existen otros dispositivos en la instalación, como bombas de calor o sistemas de control, estos deberán colocarse antes del sistema de electrolisis. La célula debe quedar instalada después del filtro y después de cualquier otro equipo que pueda formar parte del circuito hidráulico.
La instalación de la célula debe permitir un fácil acceso del usuario a los electrodos instalados. La posición elegida debe facilitar tanto la inspección como las operaciones de mantenimiento.

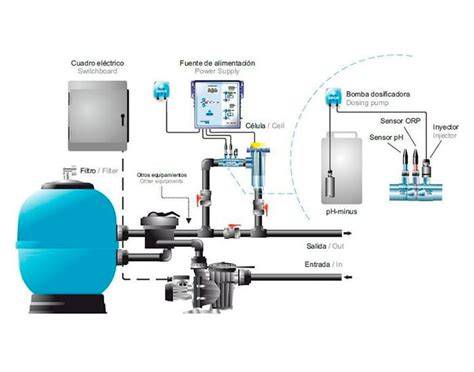

Esquema general de instalación
El circuito hidráulico debe respetar el orden indicado: piscina, sistema de filtración y demás dispositivos de tratamiento o acondicionamiento, y finalmente célula de electrolisis en la línea de retorno.
La célula debe instalarse siempre después del sistema de filtración y de otros equipos, como bombas de calor y sistemas de control. La fuente de alimentación se instala en la pared, en posición vertical y en un lugar seco y ventilado.
En las versiones con control de pH y ORP también deben instalarse el portasondas, las sondas, la bomba dosificadora y las conexiones de aspiración e impulsión correspondientes.
Conexión eléctrica de la célula
Realizar la interconexión entre la célula de electrolisis y la fuente de alimentación según los esquemas correspondientes.
Debido a la relativamente elevada intensidad de corriente que circula por los cables de la célula de electrolisis, en ningún caso debe modificarse la longitud ni la sección de los mismos sin consultar previamente a su distribuidor autorizado.
La conexión debe realizarse respetando los bornes y los cables asignados a la célula de electrolisis, a las sondas y a los elementos auxiliares. La tarjeta electrónica incluye conexiones identificadas como TEMP, S.AUX, MODBUS, FLOW y PUMP.
Instalación de la sonda de pH/ORP
- Insertar la sonda de pH/ORP suministrada con el equipo en el alojamiento correspondiente del portasondas (A).
Las sondas deben quedar correctamente colocadas en el portasondas y conectadas a sus entradas correspondientes. En las versiones con regulación automática, la medición de pH y ORP permite gestionar los parámetros del agua de forma automatizada.
Conectividad y control remoto
La compatibilidad con PoolStation se realiza mediante una unidad PoolStation Central o Mini. También es compatible con Fluidra Connect mediante una unidad Connect Box.
La conectividad opcional a través de iQ Bridge RS permite el control remoto a través de la aplicación Fluidra Pool.
La conexión Smart Next + NN Connect utiliza una interfaz RS485 con las conexiones A, GND, B y 12 VDC.
Preparación de la piscina antes de la puesta en marcha
Asegurarse de que el filtro esté limpio al 100%, y que la piscina y la instalación no contengan cobre, hierro y algas, así como que cualquier equipo de calefacción instalado sea compatible con la presencia de sal en el agua.
Antes de activar el clorador, el agua de la piscina debe encontrarse en condiciones adecuadas para iniciar la electrólisis. La presencia de impurezas, metales o algas puede afectar al tratamiento y al funcionamiento del sistema.
Una vez instalado el sistema de electrolisis de sal es necesario disolver una cantidad de sal en el agua. Esta agua salina circula a través de la célula de electrolisis situada en el sistema de filtración.
Configuración inicial de la producción
El control de producción del Smart Next permite regular la producción de cloro de 0 a 100%. El valor de consigna de producción se configura desde la pantalla del equipo.
Los modos de producción incluyen Normal, Boost (24h) y Biopool, lo que permite un funcionamiento flexible según las necesidades de uso.
La pantalla muestra la escala de producción (%) y los indicadores correspondientes al modo de configuración. También puede mostrar los valores de salinidad, temperatura, pH y ORP, según la versión instalada.
Para acceder a las funciones de configuración, es necesario desbloquear la pantalla. El menú permite ajustar los parámetros de producción y consultar la información de funcionamiento.
Función pump-stop y alarmas
La función pump-stop detiene la producción cuando se detecta una condición que impide el funcionamiento correcto del circuito hidráulico.
El dispositivo monitoriza constantemente la salinidad y la temperatura del agua, proporcionando información en tiempo real a través de su pantalla táctil retroiluminada.
Está equipado con un detector de gas de serie y ofrece la opción de instalar un flujostato para mayor seguridad. Estas funciones garantizan un funcionamiento seguro y eficiente del sistema en todo momento.
La pantalla puede mostrar alarmas relacionadas con pH, temperatura, salinidad y ORP, además de indicadores de flujo, fusible y bomba dosificadora.
Entrada de paro y marcha remoto
La fuente de alimentación dispone de una entrada de paro/marcha remoto (230 VCA), manteniendo la pantalla encendida para calibración y programación.
Esta entrada permite integrar el equipo con el cuadro eléctrico y con otros elementos de control de la instalación. Las conexiones deben realizarse según el esquema del modelo correspondiente.
Calibración y programación
Las versiones con control de pH y ORP incluyen funciones de calibración para las sondas. Las soluciones patrón suministradas con el kit se utilizan para calibrar las sondas.
La pantalla digital permite consultar los parámetros y realizar la programación del equipo. Durante el paro remoto, la pantalla permanece encendida para facilitar la calibración y la programación.
El menú de configuración incluye las funciones de calibración, información, producción, bomba y otros parámetros de funcionamiento. La calibración debe realizarse siguiendo las instrucciones específicas del manual del modelo instalado.
Mantenimiento de la célula
La célula autolimpiante reduce el mantenimiento necesario durante el funcionamiento normal del clorador. El electrodo de alta calidad tiene una vida útil de hasta 10.000 horas.
La célula debe permanecer accesible para poder revisar los electrodos y realizar las operaciones de mantenimiento indicadas. Antes de intervenir en la célula, deben detenerse el sistema y la circulación de agua según las instrucciones de seguridad.
La protección IP65 y el diseño compacto favorecen la durabilidad del equipo en condiciones ambientales adversas, aunque tanto la fuente de alimentación como la célula deben mantenerse protegidas de la intemperie.
Desmontaje de la carátula
- Quitar el embellecedor (A) situado en la parte frontal de la carátula.
- Desenroscar el tornillo de fijación (B) a la base del equipo.
El desmontaje de la carátula debe realizarse con el equipo desconectado y siguiendo las medidas de seguridad indicadas para evitar daños en la fuente de alimentación y en sus conexiones.
Comprobaciones después de la instalación
- La fuente de alimentación está instalada verticalmente.
- La fuente de alimentación se encuentra sobre una superficie rígida.
- El lugar de instalación es seco y está bien ventilado.
- La célula está protegida de la intemperie.
- La célula está instalada después del sistema de filtración.
- La célula está instalada después de otros dispositivos, como bombas de calor y sistemas de control.
- Los cables de la célula mantienen su longitud y sección originales.
- La conexión entre la célula y la fuente de alimentación respeta el esquema correspondiente.
- El filtro está limpio al 100%.
- La piscina y la instalación no contienen cobre, hierro ni algas.
- Los equipos de calefacción son compatibles con la presencia de sal en el agua.
- Las sondas de pH y ORP están correctamente colocadas cuando corresponda.
- La pantalla muestra los parámetros de funcionamiento.
- La producción de cloro está configurada entre 0 y 100% según el modelo y las necesidades de la piscina.
Modelos disponibles
Smart Next está disponible en diferentes capacidades de producción de cloro, adaptándose a piscinas de diversos volúmenes.
| Modelo | Producción de cloro | Volumen de piscina recomendado |
|---|---|---|
| Smart Next pH/Rx 12 | 12 g/h | hasta 50 m³ |
| Smart Next pH/Rx 20 | 21 g/h | hasta 80 m³ |
| Smart Next pH/Rx 33 | 30 g/h | hasta 130 m³ |
| Smart Next pH/Rx 50 | 40 g/h | hasta 180 m³ |
Estos modelos permiten elegir la opción que mejor se adapte al tamaño de tu piscina, asegurando una desinfección eficiente y un mantenimiento sencillo.
Documentación y seguridad
El manual de instrucciones contiene información fundamental acerca de las medidas de seguridad que deben adoptarse durante la instalación y la puesta en servicio.
Las instrucciones describen el funcionamiento y mantenimiento de los sistemas de electrolisis de sal MOD. XX, MOD. XX-PH. y MOD. XX+.
Para conseguir un óptimo rendimiento de los sistemas de electrolisis de sal es conveniente seguir las instrucciones indicadas para la instalación, la configuración, la puesta en marcha y el mantenimiento.
Recomendamos revisar siempre las especificaciones, el manual de instrucciones y las indicaciones del fabricante antes de utilizar cualquier producto.
