La colmatación de un filtro de aire es la acumulación progresiva de partículas dentro o sobre el medio filtrante, un proceso que aumenta la resistencia al paso del aire y provoca una elevación de la pérdida de carga. El indicador más directo del estado del filtro es la presión diferencial (ΔP) entre su entrada y su salida: cuando ΔP sube, el medio se está cargando, aumenta el consumo energético, disminuye el caudal y crece el riesgo de parada.
La curva de un filtro de aire relaciona normalmente el caudal, la pérdida de carga y el grado de colmatación. El filtro presenta una pérdida de carga inicial cuando está limpio y una pérdida de carga final recomendada, que indica cuándo debe limpiarse o sustituirse. Para mantener un caudal uniforme debe preverse el aumento de pérdida de carga a medida que se colmata el filtro, mediante una regulación de la velocidad del ventilador o mediante compuertas graduables.
Qué es la colmatación de un filtro de aire
La colmatación es la acumulación progresiva de partículas dentro o sobre el medio filtrante. A medida que el aire circula por el filtro, las partículas quedan retenidas y esta acumulación dificulta cada vez más el paso del fluido.
Un ejemplo muy sencillo sería un colador de cocina: al principio el agua pasa fácilmente, pero a medida que se llena de residuos, el flujo disminuye y cuesta más que el líquido atraviese la superficie. En filtración industrial ocurre exactamente lo mismo.
En el caso de los filtros de aire, las partículas pueden proceder del polvo ambiental o de procesos industriales como el triturado, el taladrado y el pulido. Mantener la cantidad de estas partículas dentro de unos límites razonables permite prevenir posibles enfermedades, evitar inconvenientes en los procesos y reducir las averías en útiles o máquinas.
Disminuir el contenido de polvo y partículas en suspensión presentes en el aire es la acción que denominaremos depuración del aire. Los principales parámetros que definen el proceso son el tamaño de las partículas en suspensión y la concentración de polvo en el aire.
Qué es la presión diferencial o ΔP
La presión diferencial (ΔP) es la diferencia de presión existente entre la entrada y la salida del filtro.
ΔP= P entrada − P salida
Cuando el filtro está limpio, esta diferencia es baja. Cuando el filtro empieza a saturarse, la presión antes del filtro aumenta mientras que la presión de salida se mantiene más estable. Como consecuencia, la presión diferencial aumenta.
La pérdida de carga es la resistencia que encuentra el aire al atravesar un filtro. El filtro opone una resistencia al paso del aire originando una pérdida de carga, expresada en Pascales o mm c.d.a., que deberá vencer la presión del ventilador que impulse aire a través del mismo.
Cuando el medio filtrante está limpio, el aire circula con facilidad. Pero a medida que el filtro se colmata, el sistema necesita más presión para mantener el mismo caudal.
- Reducción del caudal.
- Aumento del consumo energético.
- Mayor esfuerzo por parte de ventiladores, bombas y equipos.
- Disminución de la eficiencia del proceso.
- Mayor riesgo de parada no planificada.
En términos prácticos, es similar a intentar respirar con una mascarilla progresivamente obstruida. Este valor es uno de los principales indicadores del estado real del filtro.

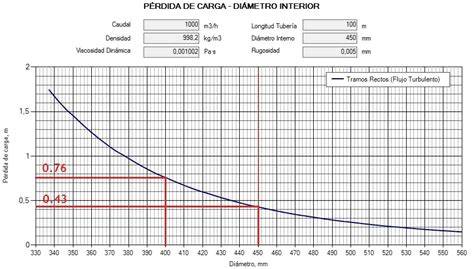

Cómo interpretar la curva de un filtro de aire
La curva de un filtro de aire permite observar cómo varía la pérdida de carga cuando cambia el caudal y cómo evoluciona el comportamiento del filtro a medida que aumenta la cantidad de polvo retenido.
Un sistema u otro de filtraje supone una mayor o menor pérdida de carga y, por ende, un mayor o menor coste de mantenimiento. Los filtros de alta eficiencia lógicamente son los que mayor pérdida de carga provocan, por lo que debe escogerse en el proyecto la eficiencia justa y no más.
La curva comienza con una pérdida de carga inicial, correspondiente al filtro limpio. Durante el funcionamiento, las partículas se depositan en el medio filtrante y la pérdida de carga aumenta progresivamente hasta alcanzar la pérdida de carga final recomendada.
| Estado del filtro | Comportamiento de la pérdida de carga | Consecuencia principal |
|---|---|---|
| Filtro limpio | Pérdida de carga inicial | El aire circula con poca resistencia |
| Filtro parcialmente cargado | La pérdida de carga aumenta progresivamente | El ventilador necesita realizar un esfuerzo mayor |
| Filtro próximo al límite de servicio | La pérdida de carga alcanza la zona final recomendada | Disminuye el caudal y aumenta el consumo |
| Filtro colmatado | Se alcanza el punto máximo de pérdida de carga | Debe limpiarse o sustituirse |
Para mantener el caudal de aire uniforme debe preverse el aumento de pérdida de carga a medida que se colmata el filtro, a través de una regulación de la velocidad del ventilador o bien por compuertas graduables.
Ejemplo práctico de evolución de la presión diferencial
Imaginemos un sistema de filtración con estas condiciones iniciales:
- Filtro nuevo.
- Presión de entrada: 1,2 bar.
- Presión de salida: 1,0 bar.
- Presión diferencial: 0,2 bar.
El fluido circula correctamente y el filtro ofrece poca resistencia. Después de varias horas de funcionamiento:
- Filtro parcialmente colmatado.
- Presión de entrada: 2,8 bar.
- Presión de salida: 1,0 bar.
- Presión diferencial: 1,8 bar.
El filtro se ha ido cargando de partículas y ahora el sistema necesita mucha más presión para mantener el mismo flujo de líquido. Esta es la forma más habitual de detectar que un filtro está llegando al final de su vida útil.
Aunque el ejemplo se expresa con un flujo de líquido, el mismo principio de pérdida de carga resulta aplicable a los filtros de aire: la acumulación de partículas aumenta la resistencia del medio y obliga al ventilador a trabajar con mayor esfuerzo para mantener el caudal.
Cómo se desarrolla la colmatación dentro del medio filtrante
Los filtros trabajan mediante el “efecto en profundidad”. La separación de partículas se produce en el interior del entramado de fibras que constituye dicho medio filtrante.
Al inicio del proceso de filtración se depositan primero algunas partículas en la superficie de las fibras y, al ir transcurriendo el tiempo, va aumentando la densidad de ocupación y pueden configurarse formaciones dendríticas -densas y con ramificaciones- que, además, van a contribuir a mejorar el rendimiento de filtrado.
No obstante, con el tiempo, el volumen de fibras disponible en el medio para el almacenamiento de las partículas que se separan se irá reduciendo, de modo que la pérdida de carga aumenta.
Es decir, el esfuerzo que tiene que realizar el sistema para hacer pasar el aire a través del filtro aumenta, lo que se traduce en un mayor consumo de energía y en una posible reducción del caudal.
Señales de colmatación antes de una parada
La colmatación no siempre se manifiesta de forma repentina. En muchos casos, el sistema ofrece señales progresivas que permiten actuar antes de que el filtro alcance el punto de bloqueo o de que se detenga la instalación.
- ΔP en alza o aparición de picos de presión diferencial.
- Caudal que cae para la misma velocidad del ventilador.
- Cambio en la calidad del aire o aumento de partículas a la salida.
- Aumento del consumo energético.
- Aumento de la temperatura del sistema.
- Mayor esfuerzo de ventiladores, bombas u otros equipos.
- Paradas no planificadas.
- Disminución de la eficiencia del proceso.
Una colmatación excesiva puede provocar disminución importante del caudal, paradas no planificadas, incremento del consumo energético, daños en bombas o equipos, reducción de la calidad del proceso y menor vida útil de los elementos filtrantes.
Cuándo se debe limpiar o sustituir un filtro
No existe un único valor universal, ya que depende del tipo de filtro, viscosidad del líquido, temperatura y aplicación. En los sistemas de aire también influyen el tipo de medio filtrante, el caudal, la concentración de polvo y las condiciones de funcionamiento.
La pérdida de carga puede ser inicial, con el filtro limpio, o bien final recomendada, que es cuando el filtro debe limpiarse o reponerse por otro nuevo.
En muchos sistemas de filtración se recomienda sustituir el elemento filtrante cuando la presión diferencial alcanza aproximadamente los 2,5 bar. Trabajar por encima de este valor puede afectar negativamente al rendimiento del sistema e incrementar el riesgo de daños o colapso del medio filtrante.
Este valor no debe interpretarse como un límite aplicable a todos los filtros de aire. El criterio correcto debe basarse en la curva del fabricante, las condiciones reales de operación y el límite de pérdida de carga establecido para la instalación.
Tras un periodo de servicio especificado en los manuales de mantenimiento, el filtro queda colmatado, alcanzando el punto máximo de pérdida de carga, momento en que debe ser sustituido.
Tipos de filtros de aire y relación con la colmatación
Los dispositivos utilizados para depurar el aire se dividen en dos grupos principales:
- Filtros de aire.
- Separadores de polvo.
Los filtros de aire son dispositivos diseñados para disminuir la concentración de las partículas que se encuentran en suspensión en el aire. El tipo de filtro a emplear dependerá del tamaño de las partículas a separar.
- Para la separación de virus y partículas de tamaño molecular se utilizan filtros de Carbón Activo.
- Para separar hollín y el humo de tabaco deben utilizarse filtros Electrostáticos.
- Para separar polen y polvo deben utilizarse filtros Húmedos o Secos.
Otra característica a tener en cuenta cuando quieran emplearse filtros es que la concentración de partículas en el aire no debe ser demasiado elevada, pues de otro modo el filtro quedará colapsado rápidamente con lo que el mantenimiento de la instalación sería muy gravoso.
El límite superior de concentración de polvo en el aire para poder emplear filtros es de 35 mg/m³.
Filtros húmedos
Los filtros húmedos, llamados también viscosos, consisten en un entramado filtrante de material metálico o fibra que está impregnado de una materia viscosa como aceite o grasa.
En el lado de entrada del aire el material es mucho menos tupido que en el lado de salida. Con esta disposición se consigue aumentar la vida del filtro, ya que las partículas que quedan primeramente retenidas son las de mayor granulometría y el aire que llega a las sucesivas capas es cada vez más puro.
La estructura progresiva del medio permite distribuir la carga de partículas y retrasar la obstrucción completa de la superficie de entrada.
Filtros secos
Los filtros secos están formados por un material fibroso o por un lecho de fibras finas a través del cual se hace pasar el aire. El rendimiento aumenta a medida que la porosidad del material es menor.
Permiten una velocidad de paso del aire más reducida que los filtros húmedos, al mismo tiempo que su duración es menor. Por el contrario, el precio unitario es más económico.
A fin de aumentar la superficie de paso del aire suelen disponerse en forma de V. Una superficie filtrante mayor permite distribuir mejor el flujo y reducir la velocidad de paso local del aire.
El material de las fibras que forman el filtro deberá escogerse según sea el ambiente que debe purificarse, la temperatura del mismo y las solicitaciones físicas a que estará sometido.
Otras características a tener en cuenta al seleccionar un filtro serán la pérdida de carga, el rendimiento y el incremento que experimenta la pérdida a medida que aumenta el contenido de polvo del mismo.
Partículas presentes en el aire
El aire que respiramos contiene partículas en suspensión, llamadas polvo en general, que pueden aumentar considerablemente debido a los procesos industriales como triturado, taladrado y pulido.
Los datos granulométricos no deben interpretarse como si en un tipo de polvo determinado existiera una sola granulometría y un solo tamaño de partículas, sino como un espectro amplio.
| Tamaño de partículas | Porcentaje |
|---|---|
| 0 - 5 µm | 39 % |
| 5 - 10 µm | 18 % |
| 10 - 20 µm | 16 % |
| 20 - 40 µm | 18 % |
| 40 - 80 µm | 9 % |
| Tipo de polvo | Tamaño de partículas |
|---|---|
| Polvo de la calle | 0,5 µm |
| Polvo de voladuras | 1,4 µm |
| Polvo de fundición | 1 ÷ 200 µm |
| Corte de granito | 1,4 µm |
| Neblina | 1 ÷ 40 µm |
| Cenizas volantes | 3 ÷ 70 µm |
| Carbón pulverizado | 10 ÷ 400 µm |
La concentración de polvo también modifica la velocidad de colmatación. En un ambiente con mayor cantidad de partículas, el filtro alcanza antes una pérdida de carga elevada.
| Ambiente | Concentración de polvo |
|---|---|
| Rural | 0,04 a 0,045 mg/m³ |
| Barrio periférico | 0,05 a 1 mg/m³ |
| Ciudad, general | 0,5 a 2 mg/m³ |
| Zona industrial | 0,5 a 5 mg/m³ |
| Calle ciudad | 1 a 3 mg/m³ |
| Fábricas | 0,5 a 9 mg/m³ |
| Fabril o de minas con mucho polvo | 9 a 900 mg/m³ |
Separadores de polvo y filtros de aire
Cuando las partículas tienen un diámetro de grano superior a 1 µm pueden emplearse medios mecánicos para su separación. En este caso llamaremos el proceso separación de polvo.
Los separadores de polvo pueden clasificarse de la siguiente manera:
- Separadores por gravedad: se utilizan cuando las partículas son de gran tamaño, y los más típicos son las cámaras de sedimentación.
- Separadores por fuerza de inercia: utilizan el principio de que la masa efectiva de las partículas puede incrementarse mediante la aplicación de la fuerza centrífuga, y el tipo más característico es el ciclón.
- Separadores húmedos: llamados en inglés “scrubbers”, utilizan el agua para evitar que las partículas vuelvan a la corriente de aire.
Los separadores pueden utilizarse antes del filtro para reducir la carga de partículas que llega al medio filtrante. Esta disposición permite disminuir la velocidad de colmatación y prolongar la vida útil del filtro.
Cómo reducir la colmatación
Diseño y prefiltación
- Incorporar etapas de prefiltación.
- Dimensionar adecuadamente el sistema.
- Considerar la concentración de polvo del ambiente.
- Adaptar la superficie filtrante al caudal requerido.
Selección del medio filtrante
- Elegir correctamente el micraje.
- Adaptar el medio filtrante al tipo de fluido.
- Seleccionar el material según el ambiente que debe purificarse.
- Considerar la temperatura del sistema.
- Evaluar las solicitaciones físicas a las que estará sometido el filtro.
Operación y mantenimiento
- Controlar caudales y presiones de trabajo.
- Evitar trabajar fuera de las condiciones recomendadas.
- Registrar periódicamente la presión diferencial.
- Comparar la ΔP actual con la condición inicial del filtro.
- Limpiar o sustituir el elemento antes de alcanzar una pérdida de carga crítica.
Una correcta selección del sistema de filtración puede alargar considerablemente la vida útil de los filtros y mejorar la eficiencia global del proceso.
Cómo elegir el medio filtrante
La selección del medio filtrante debe comenzar por el tamaño y el tipo de partícula, que puede ser rígida, fibrosa o gelatinosa.
- Tamaño y tipo de partícula.
- Compatibilidad química con el fluido.
- Objetivo del proceso: calidad final o protección del equipo.
- Facilidad de limpieza o cambio.
- Pérdida de carga inicial.
- Incremento de la pérdida de carga durante la operación.
El objetivo no debe ser elegir siempre el filtro de mayor eficiencia, sino seleccionar la eficiencia adecuada para la aplicación. Una eficiencia excesiva puede provocar una pérdida de carga mayor y aumentar el consumo energético.
Control sistemático de la presión diferencial
El indicador más honesto del estado de filtración no es “cómo sale el líquido”, sino la presión diferencial (ΔP) y el comportamiento del proceso. Si ΔP sube, el medio se está cargando: sube el consumo, baja el caudal y aumenta el riesgo de paro.
Para decidir sin intuición puede utilizarse una metodología basada en tres preguntas:
- Nivel: ΔP actual frente a la condición inicial o baseline.
- Núcleo: qué partícula, gel o medio está obstruyendo el filtro.
- Necesidad: si se debe priorizar el caudal, la retención o la vida útil.
El registro debe incluir el caudal, la presión de entrada, la presión de salida, la presión diferencial, el estado del ventilador y cualquier cambio de operación que pueda modificar la lectura.
Una línea visualmente clara no demuestra que el interior del medio filtrante esté libre de partículas. Del mismo modo, una variación puntual de la presión diferencial debe interpretarse junto con los cambios de caudal, las condiciones de preparación y el estado del circuito.
Colmatación, aire atrapado y lecturas anómalas
En determinadas pruebas de filtración, el gas en la red de poros o en el aparato puede restringir el paso del agua o distorsionar las lecturas de carga. Un artefacto relacionado con burbujas y un depósito real pueden coexistir, por lo que la investigación debe conservar indicios de ambas posibilidades.
El aire introducido durante el llenado, los cambios de conexiones o las interrupciones puede alterar qué poros y líneas de medición transmiten agua, incluso sin un nuevo aporte de partículas sólidas.
Revise el registro de preparación desde el suministro de agua hasta el recipiente de recogida. Identifique el sentido de llenado, la secuencia de saturación, las pausas, los cambios de tubos y cualquier exposición de la probeta al aire.
Mantenga estos eventos en la cronología del caudal y de la carga en lugar de registrar únicamente las condiciones finales del ensayo. Registre las burbujas visibles, la respuesta retardada de la carga y los saltos inexplicados de las lecturas.
Una recuperación rápida después de una etapa controlada de eliminación de gas respalda una contribución relacionada con el aire, pero no demuestra que no hubiera sólidos. La intervención también puede alterar las partículas o modificar el contacto.
A la inversa, la ausencia de recuperación no demuestra colmatación si la intervención nunca alcanzó el gas atrapado. Explique la observación y sus posibles causas alternativas en lugar de convertir una etapa de resolución de problemas en un diagnóstico incuestionado.
Una comprobación de gas no sustituye las investigaciones de partículas, químicas o biológicas. Los agentes humectantes pueden modificar el comportamiento interfacial y no deben introducirse como corrección no documentada de un ensayo.
Información que debe registrarse durante el mantenimiento
| Observación | Datos que deben registrarse |
|---|---|
| Observaciones relacionadas con el gas | Registros de burbujas y de respuesta de las líneas con marcas de tiempo |
| Preparación del agua y de la saturación | Método, interrupciones y comprobaciones del estado |
| Respuesta hidráulica antes y después de la intervención | Caudal y carga antes y después, con todos los cambios simultáneos |
Si el laboratorio aplica una intervención controlada de saturación o desaireación, conserve las lecturas inmediatamente anteriores y posteriores y registre todos los demás cambios.
Preserve una probeta inalterada para examinar los depósitos cuando sea posible. No reinicie la gráfica sin indicarlo después de que mejore la respuesta.
Una muestra conservada, una repetición con preparación documentada y el registro completo de eventos permiten distinguir con mayor eficacia una respuesta repetible del material de una perturbación puntual de la preparación.

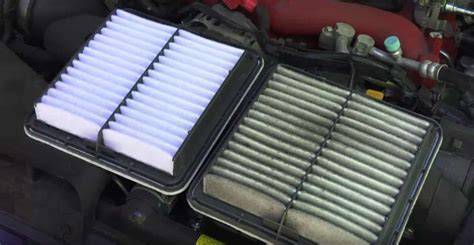

Colmatación en filtros de vehículos
No respetar los plazos de cambio de filtros del automóvil conlleva un mayor consumo de combustible o una disminución de la autonomía en el caso de los vehículos electrificados, sobre todo en los momentos en los que se hace más uso de los sistemas de climatización.
En los años en los que los niveles de floración y sequía son elevados, y cuando además se añade el efecto de la calima, si desde primavera no se ha reemplazado el filtro del habitáculo, es posible llegar al invierno con el filtro colmatado.
Al conectar la calefacción, el conductor notará que no entra el aire y subirá la velocidad del ventilador del sistema, con el consiguiente aumento de consumo y desgaste innecesario del sistema de climatización.
En este sentido, habrá que respetar siempre los periodos de mantenimiento recomendados que, en el caso de los filtros de habitáculo, suele ser una vez al año o cada 15.000 kilómetros.
En cuanto a los filtros de aire, aceite y combustible, no respetar los plazos de sustitución recomendados no solo conlleva un mayor consumo y el consiguiente aumento de las emisiones contaminantes, sino también riesgo de avería del motor.
El motivo, en este caso, es similar: aumenta el esfuerzo que deben hacer los diversos componentes del motor para hacer pasar el fluido a través del medio filtrante.
Aplicaciones industriales y elementos de filtración
Dentro de los elementos utilizados en filtración industrial se encuentran las toberas filtrantes, las placas de perlado y las telas filtrantes, según las necesidades del proceso.
La elección de estos elementos debe relacionarse con el tipo de partícula, la compatibilidad con el fluido, el caudal requerido, la calidad final y la facilidad de limpieza o sustitución.
En cualquier instalación, controlar la pérdida de carga y la presión diferencial permite anticipar el final de la vida útil, planificar el mantenimiento y evitar que una colmatación progresiva se convierta en una avería o una parada de producción.
