Para calcular correctamente un filtro de agua para una piscina hay que relacionar el volumen del vaso, el caudal necesario, el tiempo de recirculación, la velocidad de filtración y las pérdidas de carga de toda la instalación. El filtro, la bomba, las tuberías, las válvulas y los elementos del vaso forman un único sistema.
El filtro y la bomba son un matrimonio bien avenido. Siempre tienen que ir de la mano, y tienen que estar dimensionados en conjunto para el tamaño de tu piscina. Un filtro correctamente dimensionado puede funcionar mal si la bomba entrega un caudal excesivo, mientras que una bomba potente no compensará una red hidráulica con diámetros insuficientes o pérdidas de carga elevadas.
Qué función cumplen el filtro y la bomba
La bomba y el filtro forman parte del sistema de filtración de una piscina, que es el proceso de limpieza y purificación del agua. Además, son dos elementos fundamentales a la hora de hacer una piscina de obra.
El filtro es el componente principal de la limpieza, ya que es el encargado de retener los residuos y partículas alojados en el agua. En función del tipo de filtrado varia el mantenimiento y efectividad de este proceso. Los más habituales son los de arena de sílice o vidrio filtrante.
Mientras, la función de la bomba es mover el agua por toda la instalación. Es la responsable de aspirar el agua procedente del vaso de la piscina y llevarla hasta el filtro y, una vez filtrada, devolverla de nuevo al vaso mediante las boquillas de impulsión.
El motor de la bomba es quien proporciona la potencia necesaria para mover todo el caudal por el circuito. Esta potencia, que se suele medir en CV (caballos) varía en función de las dimensiones de la piscina en metros cúbicos. Este volumen es indispensable para hacer el cálculo de bomba y filtro para piscina.
Elementos que forman el sistema de filtración
Un sistema de filtración está formado por distintos componentes que deben trabajar de manera coordinada:
- Sumideros, skimmers o canal desbordante.
- Tuberías de aspiración.
- Prefiltro de la bomba.
- Bomba de circulación.
- Filtro.
- Válvula selectora o batería de válvulas.
- Equipos de tratamiento y climatización.
- Tuberías de retorno.
- Boquillas de impulsión.
- Cuadro eléctrico y sistemas de control.

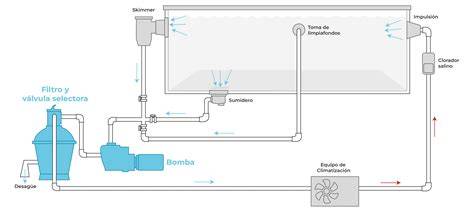

Partes del equipo de filtración
- Una bomba para mover el agua hasta el filtro y devolverla filtrada.
- Un filtro para retener todas las partículas en suspensión.
- Un sumidero y skimmers por donde la bomba absorbe el agua que luego impulsa hasta el filtro.
- Las boquillas de impulsión que sirven para hacer regresar el agua a la piscina.
Antes de seleccionar el filtro es necesario conocer el recorrido completo del agua. Cada tramo de tubería, codo, válvula y equipo introduce una resistencia que afecta al caudal final.
Datos necesarios para calcular el filtro
El primer paso es conocer los metros cúbicos. Así, para una piscina convencional de una comunidad de vecinos, de unos 6 metros de ancho, 12 de largo y una profundidad media de 1’5, la capacidad total serían 108 m3 de agua (6x12x1,5=108).
Sabiendo el volumen del agua o sus medidas exactas, se podrá calcular la capacidad de la piscina y saber el tamaño adecuado para su instalación. El tamaño del filtro debe estar relacionado con el tamaño de la piscina y con el volumen de agua, pero también con la potencia de la bomba.
Cómo calcular el volumen de la piscina
Para una piscina rectangular, el volumen se obtiene multiplicando la longitud por el ancho y por la profundidad media:
Volumen = longitud × ancho × profundidad media
El volumen del vaso debe expresarse en metros cúbicos, porque el caudal de filtración se expresa normalmente en m³/h.
Tiempo de recirculación y ciclo de filtración
Además de conocer el volumen de agua, para calcular filtro y bomba de piscina es necesario saber el tiempo de recirculación de la misma. Este proceso es básicamente el periodo en el tarda en pasar todo el agua por la depuradora.
Este es el tiempo que se necesita para que pase todo el agua de la piscina por el filtro de la depuradora. Si, por ejemplo, tenemos una piscina de 50 m3, y una bomba que es capaz de impulsar 10 m3 de agua por hora, necesitaremos 5 horas de filtrado para mover toda el agua.
El tiempo de recirculación no debe fijarse igual para todas las piscinas. Deben considerarse:
- Uso residencial, comunitario, hotelero, deportivo o público.
- Volumen y geometría del vaso.
- Carga máxima de bañistas.
- Horario de apertura.
- Sistema de rebose o skimmers.
- Condiciones del proyecto.
- Normativa sanitaria aplicable.
¿Y qué factores indicen todo este proceso? Además del número de bañistas, según establezca la normativa vigente en cada Comunidad Autónoma, hay que tener en cuenta también el volumen, o la temperatura del agua.
Cuántos ciclos de filtración hacen falta
La circulación del agua en el vaso de la piscina depende de la posición de sumideros e impulsores. El agua va creando «canales preferentes», y hay partes de la piscina que les cuesta más renovar el agua.
Pues bien, la práctica indica que para que al menos el 80-85% del agua pase por el filtro se necesitan dos ciclos completos de filtración. En nuestro ejemplo, con la piscina de 50 m3 y la bomba de 10 m3/h necesitaremos 10 horas de filtración al día.
Lo recomendable seria tener ciclos de filtración de 3-4 horas, y hacer 2 ciclos en veranos, y 3 ciclos si la temperatura del agua está por encima de 28º.
También es recomendable hacer algo más de 2 ciclos completos si la piscina tiene un uso muy intensivo de bañistas.
Bueno, en realidad lo ideal seria contar con un sistema, que ajuste de forma automática el tiempo de filtrado en función de la temperatura, porque cuanto mayor temperatura del agua mayor es la rapidez con que se reproducen los patógenos y por tanto hay que filtrar mas…
Fórmula para calcular el caudal del filtro
El segundo paso es dividir este volumen resultante entre el número de horas que tarda en realizarse la recirculación. Por tanto, para este caso de una piscina comunitaria, sería 108/4= 27 m3 a la hora.
El caudal es el volumen de agua que debe circular por el sistema en una hora. La fórmula básica es:
Q = V / T
- Q: caudal necesario, expresado en m³/h.
- V: volumen del vaso, expresado en m³.
- T: tiempo de recirculación previsto, expresado en horas.
Cuando el proyecto establece varias renovaciones durante un periodo de funcionamiento, también puede expresarse como:
Q = V × N / H
- N: número de recirculaciones previstas.
- H: horas de funcionamiento disponibles.
Ejemplos de cálculo del caudal
En el ejemplo de una piscina de 108 m³ con un tiempo de recirculación de 4 horas:
Q = 108 / 4 = 27 m³/h
Con este resultado ya podemos elegir la bomba para la piscina que debe tener una capacidad para mover 27 metros cúbicos a la hora (27.000 litros)
En una piscina de 50 m³, si se desea completar un ciclo en 4 horas:
Q = 50 / 4 = 12,5 m³/h
En nuestro ejemplo de la piscina de 50 m3, necesitamos un caudal de 12,5 m3/h para circular esos 50 m3 en 4 horas (50 / 4 = 12,5).
En una instalación de mayor tamaño, con un volumen del vaso de 500 m³, 4 recirculaciones previstas y 14 horas disponibles:
Q = 500 × 4 / 14 = 142,9 m³/h
El sistema deberá proporcionar aproximadamente 143 m³/h en su punto real de funcionamiento.
Qué es la velocidad de filtración
Se entiende por Velocidad de Filtrado como la cantidad de agua que circula por unidad de superficie del filtro y por hora. Es decir, no solo tiene en cuenta la fuerza con la que la bomba mueve el agua, sino el tamaño del filtro.
La velocidad de filtración indica cuántos metros cúbicos atraviesan cada metro cuadrado de superficie filtrante durante una hora. Se expresa como:
m³/h/m²
Para un mismo caudal:
- Una velocidad menor requiere más superficie filtrante.
- Una velocidad mayor permite utilizar un filtro más pequeño.
- Una velocidad excesiva puede reducir el tiempo de contacto con el medio.
La velocidad debe ser compatible con el filtro, el medio y la aplicación. Los fabricantes ofrecen filtros configurados para diferentes velocidades.
Siempre vas a ver los filtros con una velocidad de 50 m3/h/m2 (m3 de agua que admiten por hora y por m2 de superficie del filtro). Pero ten cuidado porque ésta es la velocidad máxima, no es la velocidad de filtrado ideal.
La velocidad ideal, para una filtración de calidad está entre 30 y 40 m3/h/m2.
A velocidades del 30-40 m3/h/m2 el agua irá más tranquila, y el material filtrante agarrará muchas más partículas. ¿Entonces cuanto menos mejor? No, no es necesario bajar más de 30 m3/h/m2.
Lo que sí es cierto es que 50 m3/h/m2 es demasiado, y lo malo es que muchas veces te van a dimensionar el conjunto bomba-filtro para esa velocidad ¡O incluso por encima!.
Consecuencias de una velocidad excesiva
¿Qué sucede si la velocidad es alta? el problema es que el agua circula a mucha velocidad, y las micropartículas de suciedad no se quedan adheridas al material filtrante.
El filtro no va a filtrar bien del todo a 50 m3/h/m2. Si calculas una velocidad muy lenta no vas a tener tiempo en todo el día para filtrar, y además el poder de filtración ya no mejora tanto.
| Velocidad | Consecuencia sobre el dimensionado |
|---|---|
| 20 m³/h/m² | Mayor superficie filtrante |
| 30 m³/h/m² | Dimensionado frecuente en instalaciones exigentes |
| 40 m³/h/m² | Solución intermedia |
| 50 m³/h/m² | Menor superficie para el mismo caudal |
En documentación oficial de Fluidra aparecen opciones de 20, 30, 40 y 50 m³/h/m², lo que confirma que la velocidad debe elegirse como un criterio de proyecto y no como una cifra universal.
Esta tabla no sustituye la documentación de cada filtro. El caudal máximo publicado por el fabricante debe respetarse en todo momento.
Cómo calcular la superficie filtrante
La superficie necesaria se calcula mediante:
A = Q / Vf
- A: superficie filtrante en m².
- Q: caudal necesario en m³/h.
- Vf: velocidad de filtración en m³/h/m².
Ejemplo para una piscina de 50 m³
Si el caudal necesario es de 12,5 m³/h y se elige una velocidad de filtración de 30 m³/h/m²:
A = 12,5 / 30 = 0,41 m²
Si se elige una velocidad de 40 m³/h/m²:
A = 12,5 / 40 = 0,31 m²
Por lo tanto, el rango del filtro debería estar entre 0,31 m2 y 0,41 m2 de superficie.
Conversión de superficie a diámetro
Como los filtros se miden en mm de diámetro, aplicando la fórmula del área del círculo (π r2) , tenemos que el filtro debería estar entre 630 y 725 mm.
Con un filtro de 630 mm tendremos una velocidad de 40 m3/h/m2 (buena velocidad, un filtrado de calidad), y con un filtro de 725 será de 30 (muy buena velocidad y una calidad de filtrado excelente).
Para calcular el diámetro teórico a partir de la superficie:
D = √(4 × A / π)
Para un caudal de 143 m³/h y una velocidad de 30 m³/h/m²:
A = 143 / 30 = 4,77 m²
Para una superficie de 4,77 m²:
D ≈ 2,46 m
Por tanto, habría que revisar un filtro comercial próximo a 2.500 mm de diámetro.
Superficies y caudales orientativos
| Diámetro | Superficie | Caudal a 30 m/h | Caudal a 50 m/h |
|---|---|---|---|
| 500 mm | 0,196 m² | 5,9 m³/h | 9,8 m³/h |
| 600 mm | 0,283 m² | 8,5 m³/h | 14,1 m³/h |
| 750 mm | 0,442 m² | 13,3 m³/h | 22,1 m³/h |
| 900 mm | 0,636 m² | 19,1 m³/h | 31,8 m³/h |
| 1.200 mm | 1,131 m² | 33,9 m³/h | 56,5 m³/h |
| 1.400 mm | 1,539 m² | 46,2 m³/h | 77,0 m³/h |
| 1.600 mm | 2,011 m² | 60,3 m³/h | 100,5 m³/h |
| 1.800 mm | 2,545 m² | 76,4 m³/h | 127,2 m³/h |
| 2.000 mm | 3,142 m² | 94,2 m³/h | 157,1 m³/h |
| 2.500 mm | 4,909 m² | 147,3 m³/h | 245,4 m³/h |
La tabla se basa en el área geométrica. El caudal comercial definitivo puede variar según el fabricante, la altura del lecho, los colectores y la configuración del filtro.
Cómo elegir la bomba
Una vez que tenemos los conceptos básicos, lo primero que hacemos es seleccionar la bomba, y después el filtro.
Para seleccionar la bomba, partimos del volumen de la piscina y calculamos el caudal que necesitamos para hacer un ciclo completo en 3-4 horas.
Por lo tanto necesitaremos entonces una bomba que tenga un caudal de 12,5 m3/h para un mca de 6-10. No siempre encontrarás la bomba exacta, pero intenta que esté cerca.
Con este resultado ya podemos elegir la bomba para la piscina que debe tener una capacidad para mover 27 metros cúbicos a la hora (27.000 litros)
Caudal, potencia y punto de trabajo
No es lo mismo la potencia de la bomba (se suelen proporcionar en CV) que el caudal que es capaz de mover. Hay una relación directa entre potencia y caudal, pero no todas las bombas de una misma potencia pueden mover el mismo caudal.
Debes comprar la bomba por caudal, y no por CV.
Una vez conocidos el caudal y la altura manométrica total, debe buscarse una bomba cuya curva hidráulica pase por el punto de trabajo calculado.
El punto de trabajo está formado por:
- Caudal necesario.
- Altura manométrica total.
Por ejemplo: 143 m³/h a 17 mca
No basta con elegir una bomba cuya ficha indique 143 m³/h, ya que ese caudal puede estar medido con una altura diferente.
Dependiendo del caudal necesario para tu piscina, es esencial elegir una bomba de filtración adecuada. Para ello, necesitas determinar primero el caudal necesario:
- Calcular el volumen de tu piscina en metros cúbicos.
- Mide la longitud, el ancho y la profundidad de tu piscina.
- Multiplica estas dimensiones para obtener el volumen total en metros cúbicos.
- Divide el volumen de tu piscina por 6 para obtener el caudal útil de la bomba.
La recomandación general es que el agua de la piscine debe filtrarse en 6 horas. En temporada alta recomendamos filtrar el agua al menos 3 veces al día. Esto vienen a ser 3 ciclos de filtración de 6 horas.
Una instalación puede utilizar un tiempo de recirculación diferente según sus condiciones de uso y proyecto, por lo que el caudal debe calcularse con el tiempo realmente previsto.
Qué comprobar en la ficha de la bomba
- Curva de caudal y presión.
- Rendimiento en el punto de trabajo.
- NPSH requerido.
- Diámetros de aspiración e impulsión.
- Compatibilidad eléctrica.
- Materiales.
- Capacidad del prefiltro.
- Nivel sonoro.
- Número de bombas necesarias.
- Posibilidad de reserva o redundancia.
Comprobar las caractéristicas técnicas de las bombas y verificar el caudal máximo que puede alcanzar cada bomba. Atención, los caudales son datos para una presión dada, 8 o 10 m.c.a (metros de columna de agua). El instalador debe revisar estos valores para cada instalación.
Elegir una bomba que correspondal al caudal que requiera tu piscina. Asegúrate de tener en cuenta otros factores, como la potencia de la bomba, la compatibilidad con tu sistema de filtración y las caractéristicas especificas de tu piscina.
Qué significa m.c.a. y por qué importa
Mca significa metros de columna de agua. Es una unidad de medida, y es la presión que ejerce una columna de un metro de agua a gravedad terrestre.
Se utiliza para indicar cuánta resistencia hace el circuito de tuberías de tu piscina; un circuito con muchos codos, diferencias de altura, etc, tendrá un mca mayor.
Te lo contamos porque lo verás muchas veces en los catálogos de las bombas, ya que en cada bomba te dirá cuánta agua es capaz de impulsar con un mca dado.
Es decir, si el mca es más alto, la bomba podrá impulsar menos agua en una hora.
Una piscina típica suele tener entre 6 y 10 mca. No merece la pena que te rompas la cabeza calculando el mca de tu instalación, puedes asumir un valor entre 6-10.
Los fabricantes suelen poner los litros que mueve la bomba con un mca de cero, en una instalación sin resistencia. Y con un mca de 10, esta velocidad de agua puede ser un 30% menor (depende del modelo de bomba).
Lo suficiente para que no sea la bomba que necesitas.
Cálculo de pérdidas de carga
La bomba no debe seleccionarse solo por el caudal o por la potencia del motor. También debe vencer la resistencia hidráulica de toda la instalación.
La altura manométrica total puede expresarse de forma simplificada como:
HMT = pérdidas en tuberías + accesorios + filtro + equipos + altura estática neta
Deben tenerse en cuenta:
- Longitud real de aspiración y retorno.
- Diámetro interior de las tuberías.
- Velocidad del agua.
- Codos, tes y reducciones.
- Válvulas.
- Filtro.
- Intercambiador de calor.
- Clorador, célula o equipo de tratamiento.
- Caudalímetros y válvulas antirretorno.
- Diferencia de nivel cuando realmente exista entre superficies libres.
Pérdidas en tuberías y accesorios
La fórmula de Hazen-Williams puede utilizarse para estimar la pérdida por fricción en tuberías de agua:
hf = 10,67 × L × Q¹·⁸⁵² / C¹·⁸⁵² × D⁴·⁸⁷
- hf: pérdida de carga en metros.
- L: longitud de la tubería.
- Q: caudal en m³/s.
- C: coeficiente del material.
- D: diámetro interior en metros.
Es importante utilizar el diámetro interior real, no únicamente el diámetro nominal exterior.
Los codos, válvulas, tes y reducciones pueden calcularse mediante:
- Longitudes equivalentes.
- Coeficientes de pérdida K.
- Datos proporcionados por el fabricante.
Error habitual con la altura geométrica
No debe sumarse automáticamente toda la distancia vertical recorrida por las tuberías. En un circuito cerrado, parte de la columna de agua de subida queda compensada por la bajada.
Debe considerarse únicamente la altura estática neta que realmente afecte al sistema, además de las pérdidas por fricción y equipos.
Relación entre el tamaño del filtro y la bomba
En el caso del filtro, esta capacidad nunca deber ser inferior a la de la bomba. Se recomienda incluso que sea mayor para que funcione adecuadamente y no se exceda de la presión del agua al entrar en él.
Si se da que el filtro es más pequeño que la propia bomba, ocurre que transportará más cantidad de agua de la que se puede filtrar.
Por este motivo, es probable que pase agua por el filtro que no ha sido filtrada o que no ha pasado por el proceso correctamente. Por tanto, el agua que la bomba vierta de nuevo no estará limpia o todo lo limpia que debiera.
Forzar el sistema con un equipo mal dimensionado, además, acelera el desgaste y puede provocar fugas o averías.
Por ejemplo, si se te rompe la bomba y tienes ganas de reemplazarla por una más potente, no debes hacerlo, tendrías que cambiar las dos cosas, bomba y filtro.
El filtro y la bomba deben seleccionarse en conjunto, comprobando que el caudal de la bomba no supere el caudal admisible del filtro en las condiciones de trabajo.
Tabla orientativa para piscinas privadas
Para que tengas una referencia fácil, esta es una tabla con tamaños de piscinas y bombas y filtros recomendados, suponiendo un mca de 10, y un tiempo de recirculación de 4 horas para un ciclo completo:
| Tamaño piscina en m3 | Caudal bomba en m3/h | CV bomba aprox | Tamaño filtro velocidad entre 30 y 40 |
|---|---|---|---|
| 20 | 5,00 | 0,33 | 400 - 460 mm |
| 25 | 6,25 | 0,5 | 440 - 520 mm |
| 30 | 7,50 | 0,5 | 490 - 560 mm |
| 35 | 8,75 | 0,5 | 530 - 610 mm |
| 40 | 10,00 | 0,75 | 560 - 650 mm |
| 45 | 11,25 | 0,75 | 600 - 690 mm |
| 50 | 12,50 | 0,75 | 630 - 730 mm |
| 55 | 13,75 | 0,75 - 1 | 660 - 760 mm |
| 60 | 15,00 | 0,75 - 1 | 690 - 800 mm |
| 65 | 16,25 | 1 | 720 - 830 mm |
| 70 | 17,50 | 1 | 750 - 860 mm |
| 75 | 18,75 | 1 | 770 - 890 mm |
| 80 | 20,00 | 1 - 1,5 | 800 - 920 mm |
| 85 | 21,25 | 1,5 | 820 - 950 mm |
| 90 | 22,50 | 1,5 | 850 - 980 mm |
| 95 | 23,75 | 1,5 | 870 - 1000 mm |
| 100 | 25,00 | 1,5 - 2 | 890 - 1030 mm |
| 110 | 27,50 | 2 | 940- 1080 mm |
| 120 | 30,00 | 2 - 3 | 980 - 1130 mm |
Dado que no hay tantas bombas y filtros como rangos hemos puesto arriba, escoge el más parecido, y después ajusta las horas de filtración que sean necesarias.
Para piscinas privadas pueden consultarse los filtros domésticos, mientras que las instalaciones de mayor caudal deben revisarse dentro de la gama de filtros industriales para piscinas
Tipos de filtros y medios filtrantes
El filtro elegido depende del tipo de piscina y del presupuesto, lo que hará que te decidas entre filtros de agua de diferentes gamas.
El filtro permite limpiar el agua de toda la acumulación de las impurezas. Actualmente, en el mercado hay disponibles diferentes tipos, tales como el de arena, que es uno los más habituales.
Arena de sílice
La arena de sílice es una solución ampliamente utilizada en filtros de piscina. Debe respetarse:
- Granulometría indicada.
- Cantidad total.
- Altura del lecho.
- Distribución de capas.
- Velocidad de filtración y lavado.
Vidrio filtrante
Los medios de vidrio pueden utilizar diferentes granulometrías y configuraciones. No debe aplicarse una reducción automática de cantidad o una vida útil fija sin consultar la ficha técnica del fabricante.
Cartuchos
También existen los filtros de cartucho, que vienen con piezas reemplazables y que son ideales para las piscinas desmontables.
Los filtros de cartucho no realizan el mismo proceso de retrolavado que un filtro de arena. El mantenimiento se basa en retirar y limpiar los elementos filtrantes o sustituirlos cuando corresponda.
Diatomeas y otros medios
Otros que podemos destacar son los de diatomeas, la opción más cara del mercado debido a su gran filtración, conteniendo todo tipo de suciedad.
La zeolita, las diatomeas y otros medios requieren una evaluación específica según:
- Equipo utilizado.
- Calidad de filtración deseada.
- Procedimiento de mantenimiento.
- Disponibilidad de recambios.
- Requisitos sanitarios y operativos.
Cómo funciona la retención de partículas
- Tamizado mecánico: Partículas >40μm
- Sedimentación: Velocidad <20 m/h
- Adsorción: Fuerzas Van der Waals
- Acción biológica: Biofilm en grano
Retrolavado del filtro
El retrolavado invierte el flujo de agua para desprender la suciedad acumulada en el lecho.
Debe realizarse cuando:
- Aumenta la presión diferencial.
- Disminuye el caudal.
- Lo indica el fabricante.
- Se detecta suciedad después de un episodio concreto.
- Lo determina el programa de mantenimiento.
No debe utilizarse únicamente una frecuencia fija, ya que dos piscinas pueden acumular suciedad a ritmos muy diferentes.
Secuencia general del retrolavado
- Detener la bomba.
- Colocar la válvula en posición de lavado.
- Arrancar la bomba.
- Mantener el lavado durante el tiempo indicado.
- Detener la bomba.
- Colocar la válvula en posición de enjuague.
- Realizar el enjuague.
- Detener la bomba.
- Volver a la posición de filtración.
Nunca debe cambiarse la posición de una válvula selectora manual con la bomba funcionando.
Cálculo del agua de lavado
La fórmula correcta es:
V = A × Vl × t / 60
- V: volumen de agua utilizado en m³.
- A: superficie del filtro en m².
- Vl: velocidad de lavado en m/h.
- t: tiempo de lavado en minutos.
Para un filtro de Ø1.800 mm, con una superficie de 2,545 m², una velocidad de lavado de 55 m/h y un tiempo de 4 minutos:
V = 2,545 × 55 × 4 / 60
V = 9,33 m³
La velocidad y el tiempo son únicamente un ejemplo. Deben sustituirse por los valores indicados para el filtro y medio instalados.
Bombas de velocidad variable
Las bombas de velocidad variable permiten adaptar el funcionamiento a diferentes situaciones:
- Filtración habitual.
- Periodos de baja carga.
- Limpieza.
- Retrolavado.
- Funcionamiento nocturno.
- Integración con sistemas automáticos.
La reducción de velocidad puede disminuir el consumo, pero el caudal nunca debe bajar de los límites necesarios para la circulación, el tratamiento del agua o el correcto funcionamiento del filtro.
Automatización y control
La automatización puede mejorar el control de instalaciones comunitarias, hoteleras, deportivas e industriales.
Las variables que pueden monitorizarse son:
- Presión de entrada del filtro.
- Presión de salida.
- Presión diferencial.
- Caudal instantáneo.
- Nivel del vaso de compensación.
- Estado de las bombas.
- Alarmas eléctricas.
- Posición de válvulas.
- Horas de funcionamiento.
- Consumo energético.
- Turbidez, cuando el proyecto lo contemple.
Un lavado automático puede activarse mediante:
- Presión diferencial.
- Reducción de caudal.
- Programación temporal.
- Combinación de varias condiciones.
La lógica debe impedir que el retrolavado se inicie sin nivel suficiente en el vaso de compensación o con válvulas en una posición incorrecta.
Mantenimiento preventivo
La frecuencia debe adaptarse al tipo de instalación y a las instrucciones de los fabricantes.
Comprobaciones frecuentes
- Revisar manómetros.
- Comprobar el caudal.
- Inspeccionar visualmente el agua.
- Limpiar el prefiltro de la bomba.
- Revisar posibles entradas de aire.
- Comprobar fugas.
Comprobaciones periódicas
- Verificar la presión diferencial.
- Revisar válvulas y juntas.
- Limpiar o calibrar instrumentación.
- Comprobar el estado del medio.
- Revisar colectores y crepinas.
- Inspeccionar el interior del filtro cuando corresponda.
No debe establecerse un cambio del medio cada cinco años para todos los filtros. La sustitución debe decidirse según el estado del material, la pérdida de rendimiento, la formación de canales y las recomendaciones del fabricante.
Problemas habituales
| Problema | Posibles causas | Comprobaciones |
|---|---|---|
| Agua turbia | Caudal insuficiente, velocidad excesiva, medio deteriorado o tratamiento incorrecto | Revisar caudal, presión, medio y parámetros del agua |
| Presión elevada | Filtro sucio, válvula cerrada o tubería obstruida | Comparar con la presión inicial y revisar retorno |
| Presión baja | Entrada de aire, prefiltro sucio o problema de aspiración | Revisar nivel, skimmers, tuberías y prefiltro |
| Lavados muy frecuentes | Filtro pequeño, carga elevada o medio colmatado | Revisar superficie, caudal y estado del lecho |
| Arena en el vaso | Colectores dañados o granulometría incorrecta | Inspeccionar interior y medio |
| Bomba ruidosa | Cavitación, falta de caudal en aspiración o aire | Revisar NPSH, tuberías, nivel y válvulas |
| Caudal insuficiente | Pérdidas elevadas, bomba inadecuada o tubería pequeña | Medir caudal y calcular la curva del sistema |
| Canales en el lecho | Distribución irregular o medio compactado | Inspeccionar y nivelar el lecho |
Coste total del sistema
La comparación económica no debe limitarse al precio del filtro. Conviene analizar:
- Precio del filtro.
- Precio de la bomba.
- Medio filtrante.
- Consumo eléctrico.
- Agua utilizada en lavados.
- Mano de obra.
- Mantenimiento.
- Recambios.
- Vida útil de los componentes.
- Costes de parada.
- Automatización.
El coste total puede expresarse como:
TCO = inversión inicial + energía + agua + mantenimiento + recambios
Solo después de recopilar estos datos para una instalación real puede calcularse un retorno de inversión fiable.
Normativa y calidad del agua
En las piscinas incluidas dentro de su ámbito de aplicación, el Real Decreto 742/2013 establece que el agua de recirculación debe estar filtrada y desinfectada antes de volver al vaso.
La normativa estatal exige que el agua recirculada sea filtrada y desinfectada antes de volver al vaso. Además, los tratamientos químicos deben realizarse a través del circuito de tratamiento, salvo situaciones justificadas y con el vaso cerrado.
Procedimiento resumido de cálculo
- Calcular el volumen de la piscina en metros cúbicos.
- Elegir el tiempo de recirculación según el uso, la temperatura, los bañistas y la normativa aplicable.
- Calcular el caudal con la fórmula Q = V / T.
- Elegir una velocidad de filtración compatible con el equipo y el nivel de calidad buscado.
- Calcular la superficie filtrante mediante A = Q / Vf.
- Convertir la superficie calculada en un diámetro comercial aproximado.
- Calcular o estimar las pérdidas de carga de tuberías, accesorios, filtro y equipos.
- Seleccionar una bomba cuya curva pase por el punto real de trabajo.
- Comprobar que el filtro admita el caudal de la bomba.
- Ajustar las horas de funcionamiento y los ciclos de filtración.
Como puedes observar, nuestro consejo es que compres algo ligeramente superior a lo que sueles escuchar en una gran tienda. Hay dos diferencias: te suelen dimensionar todo para una velocidad de 50 m3/h/m2, que es desaconsejable porque ese es el limite máximo del filtro y el agua se filtra peor, y suelen calcular la bomba como si no hubiera resistencia en tu instalación, es decir, para un mca de cero.
Si pones una velocidad de filtrado entre 30 y 40 que es el rango óptimo, y una resistencia equivalente a un mca de 6-10, la selección será mucho mejor.
tags: #como #calcular #un #filtro #de #agua
Publicaciones populares:
- Filtro de carbono para campana Cata: uso recomendado
- Guía de mascarillas corporativas: tipos, diseño y seguridad
- Filtro de aire comprimido Donaldson 1C486043 V 0320
- Grifo tres con filtro de agua 3M: compatibilidad
- Normativa y buenas prácticas para aguas residuales en edificaciones
