Un clorador salino Zodiac desinfecta el agua de la piscina mediante electrólisis salina: transforma la sal disuelta en el agua en cloro gaseoso, un potente desinfectante que se disuelve instantáneamente y elimina microorganismos. El sistema funciona integrado en el circuito de filtración y utiliza la misma energía de la bomba depuradora para producir cloro de forma automática.
La concentración de sal recomendada suele ser de 4 g/l, aproximadamente nueve veces menor que la del agua del mar, aunque el nivel exacto depende de la gama del equipo. Para que la electrólisis funcione correctamente, el pH de la piscina debe mantenerse entre 7,0 y 7,6.
Principio de funcionamiento de la electrólisis salina
La electrólisis salina es un principio simple que se parece al comportamiento del mar y su ecosistema. El agua de la piscina está ligeramente salada, de 4g/l (9 veces menos que el agua de mar). Por electrólisis, a través de la célula, la sal se transforma en cloro gaseoso, un potente desinfectante que se disuelve instantáneamente en el agua.
El cloro gaseoso destruye todos los microorganismos en la célula y aporta al vaso de la piscina un nivel correcto de cloro libre. El cloro activo que se elimina bajo el efecto de los rayos UV solares, se renueva constantemente por la célula sin que sea necesaria ninguna intervención.
La electrólisis salina funciona descomponiendo la sal (cloruro sódico) en cloro y sodio, de forma que generamos cloro de manera natural. Gracias a las electrolisis salina conseguimos una desinfección más eficiente en las aguas de nuestra piscina, debido a la acción combinada del cloro y los otros agentes que se generan durante la electrolisis (oxígeno activo) y la propia oxidación de la materia orgánica presente en el agua sobre los electrodos.
El hipoclorito sódico es producido a partir de la sal en un circuito cerrado, su concentración alcanza niveles muy elevados que eliminan contaminantes. No existe acumulación residual y no hay necesidad de vaciar la piscina.
Qué elementos intervienen en el proceso
La sal disuelta en el agua
La sal se añade al agua, pero sólo en bajas concentraciones. El agua de mar tiene una salinidad de aproximadamente 35.000 ppm de sal frente a los 5.500 ppm de los cloradores salinos, dándole una salinidad similar a la lágrima del ojo humano.
El agua suavemente salina es, en efecto, más confortable para los bañistas que el agua de mar. La concentración salina del agua es muy inferior a la del agua marina y esta favorece el bronceado y las defensas naturales de la piel.

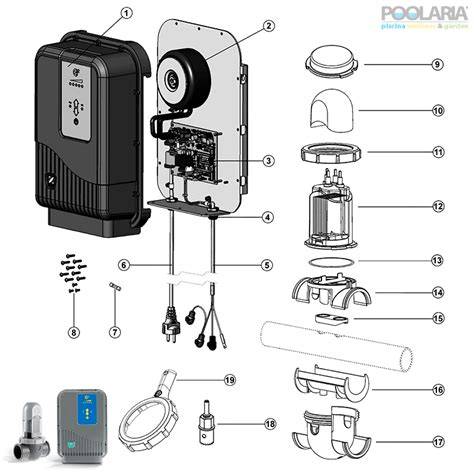

La célula de electrólisis
La célula se instala en la tubería de impulsión del circuito de filtración y contiene electrodos de titanio. Cuando el agua salada pasa por la célula, la corriente eléctrica provoca la transformación de la sal en cloro gaseoso.
Todos los cloradores salinos Zodiac están equipados con células con electrodos de titanio de alta calidad y de larga duración, garantía de tranquilidad para el usuario. Las células incorporan inversión de polaridad para facilitar su autolimpieza y reducir los depósitos de cal.
La unidad de control
La unidad de control suministra la energía necesaria para la electrólisis, regula la producción de cloro y muestra las señales de funcionamiento o alarma. Según el modelo, incorpora indicadores LED o una pantalla LCD retroiluminada con reloj de programación integrado.
El reloj programador permite controlar la filtración y los tiempos de producción de cloro independientemente. La tecnología de este sistema de electrólisis salina está adaptado para que por sí solo, y aprovechando la misma energía de la bomba de la depuradora, produzca de forma automática la desinfección natural necesaria para cada caso y cada piscina.

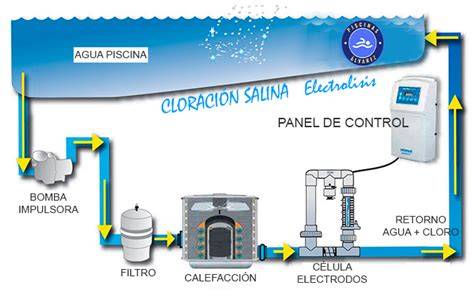

Cómo se integra en la instalación de la piscina
La electrólisis salina es un sistema fácil de instalar y que no implica obra. Desde AFESE recomendamos solicitar ayuda a su instalador habitual, ya que tendrá únicamente que cortar la tubería de impulsión para intercalar la célula del clorador salino.
El EI Clorador Salino de Zodiac es el primer clorador salino con sistema exclusivo «Quick Fix» el cual permite una instalacón muy rápida de la célula sin necesidad de tornillos. Permite una instalación vertical u horizontal de la célula.
La posición de la célula puede ser horizontal o vertical, según el espacio disponible y la configuración de la tubería. Los soportes de tubería son compatibles con DN50 mm, DN63 mm y 1 1/2" (48mm), aunque las conexiones exactas dependen del modelo.
El caudal mínimo necesario para purgar el aire de la célula es de 5 m3/h. El caudal máximo es de 18 m3/h, con bypass obligatorio para caudales superiores.
Qué ocurre cuando la piscina está en funcionamiento
El clorador produce cloro mientras la bomba mantiene el caudal de agua a través de la célula. El cloro generado se mezcla con el agua y desinfecta el vaso, mientras que la sal se regenera durante el propio proceso.
Las reacciones constituyen un proceso cerrado en el que no hay pérdida de ningún elemento, ya que se descomponen, actúan y se vuelven a regenerar. Esto explica que la concentración de sal permanezca constante.
No obstante, cierta cantidad de sal se pierde con la limpieza de los filtros y las lluvias excesivas, por estas razones el nivel de sal, ha de ser comprobado anualmente en piscinas domésticas y bimensualmente en grandes piscinas.
Control del pH y del nivel de sal
Para el buen funcionamiento de la electrólisis, el pH de la piscina debe de mantenerse entre 7,0 y 7,6. Es decir, es un sistema automático que únicamente necesita controlar el equilibrio del pH (entre un 7,2 y un 7,6).
El clorador no sustituye el control básico del agua. La producción de cloro puede ser automática, pero el pH y la concentración de sal deben comprobarse y corregirse cuando sea necesario.
En los modelos Ei2 y Gensalt OE, la tasa de sal recomendada es de 4 g/L y la tasa mínima indicada es de 3,0 g/L. En la gama Ei Salt, el nivel de sal recomendado es de 5 g/l, con mínimo de 4,0 g/l.
Sistemas de seguridad
Los cloradores salinos Zodiac incorporan sistemas destinados a evitar que la célula funcione en condiciones inadecuadas. El detector de caudal detiene la producción de la electrólisis en caso de ausencia de caudal.
El indicador “falta de sal” reduce la producción para proteger el electrodo. El indicador “falta de agua” provoca la parada automática del equipo en caso de falta de caudal de agua en la célula.
EiSalt se ha desarrollado para un uso fácil e incorpora elementos de seguridad, como, por ejemplo, el sensor de gas, que forzará una parada si no hay caudal, y una alarma, que indicará la falta de sal en la piscina.
El Zodiac Ei Salt es un clorador salino inteligente que trabaja por ti. Incorpora múltiples sistemas de seguridad para evitar averías.
- Sensor de gas incorporado: Detiene de inmediato la producción de cloro si detecta falta de caudal o ausencia de flujo de agua en las tuberías.
- Indicadores de alarma visuales: Cuenta con avisos LED específicos que te alertan si el nivel de sal es demasiado bajo o si hay falta de agua en la célula.
- Parada automática si no hay caudal en la célula.
Autolimpieza mediante inversión de polaridad
Los electrodos son autolimpiables mediante inversión de polaridad. El sistema cambia la polaridad de los electrodos para ayudar a eliminar los depósitos de cal y disminuir las tareas de mantenimiento manual.
En los modelos Ei2 y Gensalt OE, la inversión de polaridad está configurada en ciclos de 5 horas. En el Zodiac EI 17, los electrodos auto-limpiadores funcionan por inversión de polaridad ajustable (2,5 ó 5 horas).
Además todos los equipos incorporan un sistema de limpieza de electrodos automática. Esta función no elimina la necesidad de controlar el estado general de la célula, pero facilita el mantenimiento periódico.
Modo de funcionamiento con cubierta
Algunos modelos Zodiac incorporan un modo de obturación que reduce automáticamente la producción de cloro cuando la cubierta de la piscina está desplegada. En el Ei Salt, la producción se reduce al 10 %.
Esta función permite adaptar la producción a las condiciones de la piscina cuando está cubierta y evita mantener la misma intensidad de generación que durante el funcionamiento normal.
Modelos Zodiac y volumen de piscina
La capacidad del clorador debe elegirse según el volumen de agua, el tiempo de filtración y las condiciones de uso. Los modelos Ei2, Ei Salt y Gensalt OE ofrecen diferentes producciones de cloro para adaptarse a piscinas de distintos tamaños.
| Gama | Modelo | Producción de cloro | Volumen máximo indicado |
|---|---|---|---|
| Ei2 | Ei2 12 | 12 g/h | 50 m3 |
| Ei2 | Ei2 20 | 20 g/h | hasta 90m3 |
| Ei2 | Ei2 25 | 25 g/h | hasta 110m3 |
| Ei Salt | Ei Salt 12 | 12 g/h | hasta 50 m³ |
| Ei Salt | Ei Salt 21 | 21 g/h | hasta 90 m³ |
| Ei Salt | Ei Salt 30 | 30 g/h | hasta 140 m³ |
| Gensalt OE | Gensalt OE 10 | 10g/h | 40m3 |
| Gensalt OE | Gensalt OE 18 | 18g/h | 70m3 |
| Gensalt OE | Gensalt OE 25 | 25g/h | 110m3 |
El clorador salino Zodiac Ei2 desinfecta el agua por electrolisis salina, con una producción de cloro de 12, 20 o 25 gramos/hora según modelo, recomendado para piscinas de hasta 110 m3.
Electrolisis Salina Zodiac Gensalt OE está disponible en 3 capacidades de producción de cloro, 10 g/h, 18 g/h y 25 g/h. Depuradora de agua de piscinas por electrólisis salina, método natural de producción de cloro con agua salada para piscinas de hasta 40m3 , 70m3, 110m3.
Características del Zodiac Ei2
El clorador salino Zodiac Ei2 está dotado de electrodos de titanio de alta calidad y larga duración. Su célula compacta y su caja impermeable con certificado IPX5 permiten instalar el Ei2 en cualquier lugar, en espacios reducidos e incluso en condiciones de humedad.
El sistema dispone de interfaz de usuario mediante leds, reloj o programador conectado a la filtración, inversión de polaridad de 5 horas e indicadores de “falta de sal” y “falta de agua”.
| Característica | Dato |
|---|---|
| Duración de la vida de la célula | 7.500 h |
| Tasa de sal recomendada | 4g/l |
| Tasa de sal mínimo | 3g/l |
| Caudal mínimo | 5 m3 / h |
| Caudal máximo | 18 m3/h |
| Presión máxima autorizada en la célula | 2,75 bar (KPa) |
| Temperatura máxima del agua | 40 °C |
| Temperatura mínima del agua | 5 °C |
| Longitud del cable caja-célula | 1,8 m |
| Índice de protección | IPX5 |
| Dimensiones de la célula | 16,5 x 22,5 x 12,5 cm |
| Dimensiones de la unidad de control | 28,5 x 40,5 x 12,5 cm |
| Alimentación | 50 Hz 220-240 V CA |
Características del Zodiac Ei Salt
El clorador salino Zodiac Ei Salt es un equipo compacto, duradero y seguro para mantener el agua de la piscina en buenas condiciones con un sistema de cloración salina fiable.
Destaca por su electrodo de titanio de alta calidad, con una vida útil de hasta 8.000 horas, y por su diseño preparado para instalarse incluso en locales técnicos con poco espacio o ambientes húmedos.
- Electrodos autolimpiables mediante inversión de polaridad.
- Reducción automática de la producción de cloro cuando la cubierta de la piscina está desplegada, bajando la producción al 10 %.
- Parada automática si no hay caudal en la célula.
- Unidad de control con protección IP24, apta para instalarse en cualquier tipo de local técnico.
- Posibilidad de instalar la célula en posición horizontal o vertical.
| Característica | Dato |
|---|---|
| Volumen de agua tratada | hasta 140 m³ en clima templado con 8 horas de filtración al día |
| Producción de cloro nominal | 12 g/h, 21 g/h y 30 g/h |
| Potencia nominal | 90 W, 110 W y 180 W, según modelo |
| Nivel de sal recomendado | 5 g/l |
| Nivel de sal mínimo | 4,0 g/l |
| Caudal mínimo | 5 m³/h |
| Caudal máximo | 18 m³/h |
| Presión máxima autorizada en la célula | 1 bar |
| Temperatura del agua | 5 °C a 40 °C |
| Vida útil de la célula | 8.000 horas |
| Índice de protección | IP24 |
Características del Zodiac Gensalt OE
El Gensalt OE incorpora una pantalla LCD retroiluminada con reloj de programación integrado. La pantalla permite consultar el funcionamiento del equipo y utilizar los programadores incluidos en el sistema.
La gama dispone de reloj 24h y 2 programadores, inversión de polaridad de 5 horas, detector automático de caudal e indicadores de falta de sal y falta de agua.
| Característica | Dato |
|---|---|
| Interfaz de usuario | Pantalla LCD retroiluminada 2 líneas |
| Idiomas | 13 |
| Modos de funcionamiento | Normal |
| Reloj/Programador | Reloj 24h / 2 programadores |
| Inversión de polaridad | Sí: 5h |
| Tasa de sal recomendada - mínima | 4 g/L - 3,0 g/L mínimo |
| Caudal mínimo | 5 m3/h |
| Caudal máximo | 18m3/h |
| Presión máxima autorizada en la célula | 2.75 bar (KPa) |
| Índice de protección | IPX5 |
Ventajas del agua tratada mediante electrólisis
El agua salina es un suave antiséptico natural, que inhibe la formación de organismos en el agua de la piscina. El agua tratada mediante electrólisis salina puede ofrecer una sensación más confortable porque la salinidad es baja y el sistema evita la manipulación habitual de productos químicos.
El hipocloritosódico producido de esta forma tiene una gran ventaja: según el informe nº17.243 del Consejo Superior de Investigaciones Científicas (Instituto EduardoTorroja), «No contiene clorinas (colorantes) ni isocianuros, altamentenocivos, que obligan a un estrecho control en su dosificación y en las concentraciones residuales que con el tiempo se van produciendo en el agua».
Esos elementos son los causantes de las irritaciones en los ojos, piel, oídos y fosas nasales, alteraciones del cabello, olores, etc. Además, en las piscinas climatizadas o cerradas se consigue eliminar el desagradable olor en el ambiente.
- Evita los daños oculares y dermatológicos que producen la presencia de cloraminas en el agua producidas por el cloro químico granulado o en pastillas.
- Elimina el desagradable olor a cloro.
- No es necesario transportar ni almacenar producto químico, solo sal común.
- Es apto para todo tipo de piscinas, tanto públicas como privadas, al igual que para los centros de spa y los balnearios.
- Tiene un consumo muy bajo, similar a una bombilla tradicional.
Consumo de sal y corrosión
Prácticamente no hay consumo continuo de sal, porque las reacciones constituyen un proceso cerrado en el que los elementos se descomponen, actúan y se vuelven a regenerar. La sal debe reponerse cuando se pierde por la limpieza de los filtros o por lluvias excesivas.
El agua con una concentración de sal tan baja no es corrosiva, así que el agua tratada con electrólisis salina no tiene efectos perjudiciales. Supone una gran ventaja sobre el cloro químico tradicional, cuyas impurezas sí pueden dañar las superficies de las piscinas.
A las principales marcas de filtros y bombas tampoco les afecta el agua salina y tienen garantías a estos efectos. No afecta a la fontanería de PVC.
Mantenimiento habitual
El mantenimiento es reducido porque la producción de cloro se automatiza y los electrodos se limpian mediante inversión de polaridad. Una de las ventajas de este sistema es su automatismo.
Una vez instalado, deben controlarse principalmente el pH, el nivel de sal, el caudal y el estado general de la célula. El sistema de seguridad reduce o detiene la producción cuando detecta falta de sal o falta de agua.
En momentos de sequía, la electrólisis salina permite un gran ahorro porque el agua se puede mantener año a año sin necesidad de vaciarla.
Aplicaciones del sistema
La electrólisis salina es válida para cualquier tipo de piscinas. Y no únicamente para piscinas sino también para spas, balnearios, lagos, fuentes… Es decir, la electrólisis salina es válida para cualquier lugar en el que exista la necesidad de cloración del agua.
Los equipos particulares disponibles en el mercado están pensados para diferentes volúmenes de agua y condiciones de funcionamiento. La elección debe relacionarse con la capacidad de la piscina, la producción de cloro y el tiempo de filtración previsto.
Clorador salino Zodiac TRI para piscinas
Datos técnicos comunes de instalación
| Parámetro | Valor indicado |
|---|---|
| Posición de la célula | Horizontal o vertical |
| Caudal mínimo | 5 m3/h |
| Caudal máximo | 18 m3/h |
| Temperatura máxima del agua | 40 °C |
| Temperatura mínima del agua | 5 °C |
| Inversión de polaridad | Sí |
| Alimentación | 220-240 VAC |
La célula compacta y la caja impermeable permiten instalar algunos modelos en espacios reducidos e incluso en condiciones de humedad. La unidad de control resistente al agua «IP24» puede instalarse en cualquier tipo de cuarto de máquinas.
La presión máxima autorizada en la célula debe respetarse según el modelo. En los modelos Ei2 y Gensalt OE se indica una presión máxima de 2,75 bar, mientras que en Ei Salt se indica 1 bar.
