Un contador de agua para depuradora permite medir el volumen de agua que entra o sale de una instalación, controlar su funcionamiento y conocer cuándo los filtros se aproximan a su capacidad máxima de tratamiento. La elección del equipo depende del caudal, el tipo de agua, las características de las tuberías y el nivel de precisión requerido.
En una depuradora o sistema de filtración pueden utilizarse medidores volumétricos sencillos, contadores mecánicos, caudalímetros electrónicos o contadores electromagnéticos para aguas residuales con partículas en suspensión. Cada tecnología responde a necesidades diferentes y debe instalarse respetando las instrucciones técnicas del fabricante y la normativa aplicable.
Para qué sirve un contador de agua en una depuradora
El contador de agua es un dispositivo diseñado específicamente para medir, memorizar e indicar el agua que consumimos.
Miden el consumo en función de la cantidad de agua que pasa por el dispositivo en tiempo real y de forma constante.

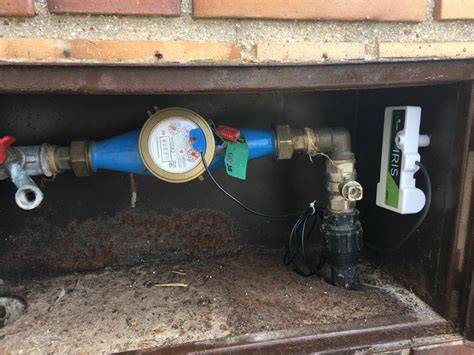

En una depuradora, el equipo puede instalarse en la entrada de agua, en la salida del filtro o en la tubería de evacuación de las aguas residuales. De esta forma, permite conocer el volumen tratado, controlar el rendimiento de la instalación y establecer un mantenimiento basado en el consumo real.
Los cartuchos filtrantes suelen ser eficaces hasta un cierto volumen de agua filtrada.
Por encima de ese volumen se obstruirán y notará una caída en la presión del agua o dejarán de ser eficaces.
Por esta razón, un medidor volumétrico resulta especialmente útil en filtros, equipos de ósmosis y pequeñas depuradoras que necesitan avisar al usuario cuando se ha alcanzado el volumen máximo recomendado para el cartucho.
Medidor volumétrico para filtros y sistemas de ósmosis
Funcionamiento del medidor
Medidor de agua para depuradora o sistema de ósmosis
Un accesorio esencial para sus filtros
Un sencillo y útil medidor volumétrico de agua para filtro
Todo lo que tiene que hacer es conectar los tubos de su ósmosis o filtro de agua directamente al dispositivo.
La instalación es muy sencilla gracias a las conexiones automáticas.
Podrás conectarlo a la salida o entrada del filtro según te convenga.
Nuestras instrucciones detalladas le permitirán ajustar el dispositivo a las unidades de volumen correctas (litros o galones)
Se puede activar una alarma para avisarle cuando su filtro haya superado el volumen de agua que es capaz de tratar.
A continuación, se reproducirá un sonido para informarle del estado del filtro.
Características principales
- Dimensiones: 66 x 90 x 63 mm
- Dimensiones: 2,6 x 3,54 x 2,48 pulgadas
- No funciona con un caudal inferior a 0,8 LPM (litros por minuto) o 0,2 GPM (galones por minuto)
- Funciona con 2 pilas AA y consume poca energía gracias a su pantalla led.
Ubicación y alimentación
Dimensiones del dispositivo
Este medidor es bastante compacto y podrá encontrar fácilmente un lugar para él junto a su filtro.
Fuente de alimentación
Funciona con 2 pilas AA y consume poca energía gracias a su pantalla led.
Contadores para aguas residuales de una depuradora
Los contadores de aguas residuales electromagnéticos son la mejor solución para medir líquidos con elevados contenido de partículas en suspensión para aquellos lugares en los que se requiere una respuesta rápida y sencilla.
El sensor del contador de aguas residuales electromagnético és el dispositivo que se encuentra instalado en la tubería de evacuación de las aguas residuales, y el cuál se va a encargar de realizar la lectura del paso del fluido a través del mismo.
En este tipo de aplicación, el contador debe ser compatible con el agua captada o evacuada y con la cantidad de sólidos presentes en el fluido. La elección también debe tener en cuenta el caudal máximo de la instalación, el diámetro de la tubería y las condiciones de montaje.
Salidas disponibles
Según el modelo y la instalación, estos equipos pueden ofrecer distintas formas de transmisión de la información:
- Salidas: 4-20 mA, digital por impulsos, digital programable.
- Salidas: 4-20 mA, digital por impulsos, digital programable.
- Salidas: 4-20 mA, digital por impulsos, digital programable.
- Salidas: 4-20 mA, digital por impulsos, digital programable.
Las salidas de 4-20 mA permiten integrar la medición en sistemas de control y automatización. La salida digital por impulsos facilita el registro del volumen mediante un receptor o programador, mientras que la salida digital programable permite adaptar la comunicación a las necesidades del sistema.
Tipos de contadores de agua aplicables a una depuradora
Contadores mecánicos de turbina
Contiene una turbina interior sobre la que golpea el agua.
La velocidad de giro es la que determina la cantidad de agua pasada.
Solo apto para agua fría (menos de 50ºC).
Los contadores mecánicos son una solución habitual para instalaciones sencillas y caudales relativamente estables. Su funcionamiento se basa en el movimiento de una turbina producido por el paso del agua.
Contador de chorro único
Los contadores de chorro único dirigen el agua hacia una turbina mediante un único flujo. Suelen ser compactos y adecuados para instalaciones de pequeño diámetro.
Suelen ser tuberías de 20-25 milímetros, típicas de viviendas.
Contador de chorro múltiple
Igual que los de chorro único, solo que aquí el agua pasa antes por una serie de agujeros que aseguran un caudal homogéneo sobre la turbina.
Esto asegura un funcionamiento más equilibrado, más preciso y una mayor durabilidad.
Los modelos de chorro múltiple pueden utilizarse cuando se busca un funcionamiento más equilibrado que el de un contador de chorro único, especialmente en instalaciones domésticas y de filtración.
Contador Woltman
Aquí el agua impacta sobre una turbina en plano perpendicular a la dirección del líquido.
La turbina gira formando un ángulo de 90º con el agua.
Pueden ser horizontales, verticales o en codo según la posición de la misma.
La turbina se monta en la parte superior de la tubería, normalmente garantizando una calidad del perfil de velocidades elevado con tuberías rectas y muy prolongadas.
En este tipo de contador solo una parte de la turbina, que gira en perpendicular, recibe el impacto del agua.
Los contadores Woltman se destinan normalmente a diámetros y caudales superiores a los de los contadores domésticos de chorro único o múltiple. Su instalación debe respetar la posición prevista para el modelo y las condiciones de tramo recto indicadas por el fabricante.
Contadores proporcionales
Este dispositivo estima el consumo en base a la relación entre los caudales de dos circuitos en paralelo.
El contador se coloca en el secundario, pudiendo ser tanto de chorro único como de chorro múltiple.
Tiene una precisión baja y necesita filtro de entrada.
Son voluminosos y ruidosos con presiones más altas que sus homólogos, pero su tecnología está más que amortizada y extendida.
Este tipo de solución puede utilizarse cuando la prioridad es disponer de una tecnología conocida y extendida, aunque sus limitaciones de precisión y la necesidad de filtración deben tenerse en cuenta.
Contadores volumétricos
Es un contador muy típico en viviendas.
Funcionan calculando el número de veces que se llena y vacía una cámara de volumen.
Los contadores volumétricos registran el paso del agua mediante cámaras de volumen conocido. En una instalación de filtración pueden resultar útiles cuando se necesita controlar de forma directa el volumen acumulado, siempre que el modelo sea compatible con el caudal y con las características del agua.
Contadores electrónicos y caudalímetros
A diferencia de los anteriores, los contadores de agua no mecánicos miden la velocidad del agua mediante cualquier procedimiento no relacionado con el impacto de esta sobre un sensor.
Lo normal son dispositivos electrónicos o digitales y caudalímetros.
De todos los contadores de agua no mecánicos, son los más asequibles para instalaciones grandes.
Los equipos electrónicos pueden incorporar pantallas, alarmas, comunicación digital y diferentes salidas para transmitir los datos a un sistema de supervisión. Su elección depende de la precisión requerida, el caudal y las condiciones del fluido.
Emisores de pulsos
Son contadores de agua capaces de convertir la medida física en volumen de una señal eléctrica, registrada en la mayoría de programadores de riego del mercado.
El emisor las produce y las envía por cable, radio, wifi, etc., a un receptor encargado de interpretar los pulsos.
En una depuradora, esta función permite enviar el volumen registrado a un controlador, programador, sistema de telemetría o equipo de gestión del mantenimiento.
¿Cómo funciona un caudalímetro electromagnético?
Rangos de caudal y opciones de salida
| Aplicación o modelo | Caudal | Salidas |
|---|---|---|
| Equipo de caudal reducido | Entre 700 litros/h hasta máximo 5800 litros/h (según instalación) | 4-20 mA, digital por impulsos, digital programable. |
| Equipo de caudal intermedio | Entre 900 litros/h hasta máximo 9.000 litros/h (según instalación) | 4-20 mA, digital por impulsos, digital programable. |
| Equipo de caudal superior | Entre 1800 litros/h hasta máximo 14.000 litros/h (según instalación) | 4-20 mA, digital por impulsos, digital programable. |
| Modelos según configuración | Según modelos | 4-20 mA, digital por impulsos, digital programable. |
Los rangos anteriores dependen de la instalación y del modelo elegido. Por ello, el caudal máximo del contador debe compararse con el caudal máximo real de la depuradora y no únicamente con el diámetro nominal de la tubería.
Contadores disponibles y características
Descubre la gama más completa de contadores de agua fabricados con materiales de la máxima calidad para las condiciones más exigentes.
Contadores de gran precisión y fiabilidad disponibles en modelos de chorro único, chorro múltiple o tipo woltman.
Si la aplicación lo requiere también disponemos de modelos homologados que cuentan con la aprobación MID para agua potable y de cables para la transmisión de pulsos.
| Modelo | Características | Conexiones o rango | Precio indicado |
|---|---|---|---|
| Contador de agua chorro único Hidroconta Atlantis | Contador de agua de chorro único y esfera seca R160 de la marca Hidroconta (modelo Atlantis). Para agua fría hasta 30°. Lectura directa mediante rodillos de 5 dígitos. Con homologación MID para agua potable. Racores de conexión metálicos con rosca macho incluidos. | Disponible con conexiones de ½" (DN13 o DN15) y ¾" (DN20). | desde 39,75 € |
| Contador de agua chorro múltiple plástico Hidroconta Hidrojet | Contador de agua de chorro múltiple en material plástico de la marca Hidroconta (modelo Hidrojet). Para agua fría hasta 30°. Lectura directa mediante rodillos de 5 dígitos. Racores de conexión plásticos con rosca macho incluidos. | Disponible con conexiones de ¾" (DN20), 1" (DN25), 1¼" (DN32) y 1½" (DN40). | desde 39,06 € |
| Contador de agua chorro múltiple metálico Hidroconta Hidrojet | Contador de agua de chorro múltiple metálico de la marca Hidroconta (modelo Hidrojet). Para agua fría hasta 30°. Lectura directa mediante rodillos de 5 dígitos. Racores de conexión metálicos con rosca macho incluidos. | Disponible con conexiones de ½" (DN15), ¾" (DN20), 1" (DN25), 1¼" (DN32), 1½" (DN40) y 2" (DN50). | desde 48,83 € |
| Contador de agua chorro múltiple Hidroconta Tritón | Contador de agua de chorro múltiple y esfera seca R160 de la marca Hidroconta (modelo Tritón). Para agua fría hasta 30°. Lectura directa mediante rodillos de 7 dígitos. Con homologación MID para agua potable. Racores de conexión metálicos con rosca macho incluidos. | Disponible con conexiones de ½" (DN15), ¾" (DN20) y 1" (DN25). | desde 63,17 € |
| Contador chorro múltiple metálico agua potable Hidroconta Hidrojet | Contador de agua de chorro múltiple metálico de la marca Hidroconta Hidrojet en versión para agua potable. Para agua fría hasta 30°. Lectura directa mediante rodillos de 5 dígitos. Con homologación MID para agua potable. Racores de conexión metálicos con rosca macho incluidos. | Disponible con conexiones de 1¼" (DN32), 1½" (DN40) y 2" (DN50). | desde 149,00 € |
| Contador Woltman Hidroconta | Contador tipo Woltman de lectura directa en rodillos numerados. Contador de esfera seca con transmisión magnética. Relojería y turbina fácilmente extraíbles. Preequipado para emisión de impulsos. | Calibres desde 50 hasta 300 mm. | desde 306,00 € |
| Caudalímetro de metacrilato conexiones PVC encolar | Caudalímetro de tipo rotámetro Cepex para montaje en posición vertical. Tubo de metacrilato y conexiones PVC para encolar (20 o 25). | Modelos disponibles desde 10 hasta 1000 l/h. | desde 166,60 € |
PORTES INCLUIDOS EN PENÍNSULA
CONSULTAR PRECIOS
Los precios y la disponibilidad deben comprobarse antes de adquirir el equipo, ya que la selección depende del modelo, las conexiones, el caudal y la configuración de las salidas.
Requisitos de instalación y control volumétrico
Los equipos necesarios para el control efectivo de los volúmenes de agua extraída se deberán instalar de acuerdo a las características específicas de cada caso, es decir, de acuerdo, al tipo de captación de que se trate, de los volúmenes captados, las especificaciones técnicas del diseño de la captación y de las características propias del agua captada.
De igual forma, todos los equipos y elementos que se instalen deberán cumplir la normativa vigente sobre control metrológico, así como las instrucciones técnicas del fabricante.
Por tanto, para la medición de los volúmenes de agua captados en aprovechamientos del dominio público hidráulico es válido cualquier contador que cumpla las prescripciones metrológicas de acuerdo con la legislación vigente en cada momento y que, en su caso, sea adecuado al caudal máximo de la concesión, a las características técnicas y tipo de captación, así como a las características específicas del agua captada, y no debe disponer de elementos de borrado de registro y mantener la integridad de sus elementos.
Estas exigencias son especialmente relevantes cuando el contador forma parte de un sistema de control volumétrico sujeto a obligaciones administrativas. En una depuradora privada de pequeña escala, además de la normativa aplicable, deben respetarse las condiciones técnicas del fabricante y garantizarse que el equipo mida correctamente el agua que circula por la instalación.
Certificación para aprovechamientos superiores a 20.000 m3 anuales
Para los aprovechamientos con volumen anual máximo superior a 20.000 m3 (categorías segunda y tercera), tanto los equipos de control volumétrico como su instalación y revisiones periódicas, deben quedar debidamente certificados por una Entidad Colaboradora de la Administración Hidráulica (ECAH) o titular acreditado.
La certificación de los equipos para estas categorías tanto en su instalación como en las revisiones se realizará por entidad acreditada por un organismo nacional de acreditación.
Documentación para aprovechamientos de categoría primera
Para los aprovechamientos de categoría primera no obligados a disponer de certificación de instalación por una entidad acreditada ni a realizar revisiones periódicas de los sistemas de control volumétrico, el titular deberá conservar los documentos acreditativos de las características técnicas del contador y demás sistemas instalados para el control efectivo de los volúmenes captados.
Cómo elegir el contador adecuado para una depuradora
1. Comprobar el tipo de agua
El agua limpia o potable puede medirse con contadores mecánicos de chorro único, chorro múltiple o tipo Woltman, siempre que el modelo sea adecuado para esa aplicación.
Para aguas residuales con elevados contenidos de partículas en suspensión, los contadores electromagnéticos ofrecen una solución apropiada cuando se requiere una respuesta rápida y sencilla.
2. Calcular el caudal de trabajo
El caudal mínimo y máximo de la instalación deben encontrarse dentro del rango de funcionamiento del contador. Un equipo seleccionado únicamente por el diámetro de la tubería puede ofrecer mediciones incorrectas si el caudal real queda fuera de sus límites.
Los rangos disponibles incluyen configuraciones entre 700 litros/h y 5800 litros/h, entre 900 litros/h y 9.000 litros/h, entre 1800 litros/h y 14.000 litros/h, así como modelos cuyo caudal depende de la configuración.
3. Revisar las conexiones
Los modelos disponibles pueden incorporar conexiones de ½" (DN13 o DN15), ¾" (DN20), 1" (DN25), 1¼" (DN32), 1½" (DN40), 2" (DN50) y calibres superiores en el caso de los contadores Woltman.
La conexión del contador debe coincidir con la tubería o instalarse mediante los accesorios adecuados, evitando reducciones innecesarias que alteren el régimen de circulación.
4. Elegir el sistema de lectura
La lectura directa mediante rodillos facilita la comprobación manual del volumen acumulado.
Los modelos con emisión de impulsos permiten conectar el contador a un programador, registrador o sistema de automatización.
Las salidas 4-20 mA, digitales por impulsos y digitales programables permiten adaptar el equipo a diferentes sistemas de control.
5. Considerar la función de alarma
En filtros y equipos de ósmosis, se puede activar una alarma para avisarle cuando su filtro haya superado el volumen de agua que es capaz de tratar.
Esta función ayuda a programar el cambio del cartucho y a evitar que el sistema continúe trabajando cuando el elemento filtrante ha perdido eficacia.
6. Verificar la compatibilidad térmica
Los modelos descritos para agua fría pueden estar limitados a temperaturas concretas.
Solo apto para agua fría (menos de 50ºC).
Para algunos modelos se especifica el funcionamiento con agua fría hasta 30°.
Por tanto, la temperatura máxima admisible depende del producto concreto y debe confirmarse antes de instalarlo.
Instalación y mantenimiento
El sensor del contador de aguas residuales electromagnético és el dispositivo que se encuentra instalado en la tubería de evacuación de las aguas residuales, y el cuál se va a encargar de realizar la lectura del paso del fluido a través del mismo.
La instalación debe realizarse conforme a las instrucciones técnicas del fabricante, teniendo en cuenta la posición del equipo, el sentido de circulación, el diámetro de la tubería y las condiciones del agua.
En los contadores mecánicos, la presencia de partículas puede afectar al movimiento de la turbina y a la precisión de la medición. Los contadores proporcionales necesitan filtro de entrada.
En los sistemas con filtro, el medidor debe colocarse en la entrada o salida según convenga a la configuración y al objetivo de control.
Las revisiones periódicas deben comprobar el estado del contador, la integridad de sus elementos, las conexiones, la lectura acumulada y la transmisión de datos cuando exista una salida eléctrica o digital.
No debe disponer de elementos de borrado de registro y mantener la integridad de sus elementos.
En los aprovechamientos sujetos a certificación, tanto la instalación como las revisiones periódicas deben ser realizadas o certificadas por las entidades correspondientes.
Ventajas del control volumétrico
- Permite conocer el volumen de agua tratado o captado.
- Facilita el mantenimiento de los filtros según el consumo real.
- Ayuda a detectar caídas de presión relacionadas con la obstrucción de los cartuchos.
- Permite integrar la medición en programadores y sistemas de automatización.
- Ofrece una referencia para comprobar el funcionamiento de la depuradora.
- Facilita la conservación de los documentos acreditativos de las características técnicas del contador.
- Permite cumplir las obligaciones de control volumétrico cuando resulten aplicables.
Ahora que ya sabes cómo es un contador de agua y los distintos tipos que existen en el mercado, tendrás más recursos para elegirlos.
Recuerda que el mejor recurso es la información y la experiencia.
