Las cubiertas ajardinadas extensivas aportan importantes ventajas medioambientales, económicas y estéticas. Una cubierta ajardinada filtrante combina impermeabilización, aislamiento, drenaje, retención de agua, sustrato y vegetación para proteger el edificio y mejorar el comportamiento ambiental de la cubierta.
En España, el inicio de las cubiertas ajardinadas extensivas se produjo hace unos 10 años. Durante estos primeros años han sido muy pocas las empresas que han desarrollado sistemas integrales, desde el soporte hasta la vegetación, que no contemplaban el riego ni el mantenimiento, lo que provocaba un deficiente desarrollo de la vegetación, debido a la idea errónea de que este tipo de cubiertas no necesitaban mantenimiento.
Qué es una cubierta ajardinada filtrante
Una cubierta ajardinada filtrante es una solución constructiva que incorpora una capa vegetal sobre la impermeabilización del edificio. Su composición permite filtrar, retener y evacuar parte del agua de lluvia y del agua de riego, al mismo tiempo que favorece el desarrollo de la vegetación.

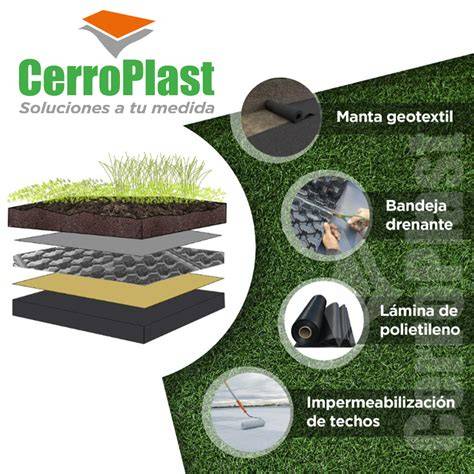

El sistema integra diferentes capas con funciones específicas: barrera de vapor, aislamiento térmico, impermeabilización antiraíces, geotextil de protección y retención, placa drenante y retenedora, geotextil filtrante, sustrato y vegetación.
Una adecuada selección de cada uno de los componentes de estos sistemas ha llevado a conseguir sistemas de plena garantía en su funcionamiento.
Principales ventajas de las cubiertas ajardinadas extensivas
- Aumenta la durabilidad de la impermeabilización.
- Ahorro de agua y energía.
- Permite la retención y utilización del agua de lluvia.
- Mejora del aislamiento térmico y acústico.
- Mejora las características del aire.
- Reduce el efecto «isla de calor» en ciudades.
Protección de la impermeabilización
La vegetación y las capas superiores protegen la impermeabilización frente a diferentes condiciones ambientales, lo que aumenta su durabilidad. En las cubiertas se utilizan láminas impermeabilizantes antiraíces que han superado la normativa específica UNE 53420 y UNE EN 13948 y disponen de una garantía de 10 años.
Retención y aprovechamiento del agua
Las cubiertas ajardinadas extensivas permiten la retención y utilización del agua de lluvia. Las placas drenantes y retenedoras están diseñadas para garantizar el drenaje y la retención de parte del agua de lluvia y del agua de riego.
La capacidad de acumulación de agua depende de la composición del sistema. En el sistema descrito, la máxima acumulación de agua es de 40 l/m2 y el peso en saturación alcanza 100 kg/m2.
Mejora del aislamiento
La cubierta ajardinada filtrante mejora el aislamiento térmico y acústico. En la composición indicada, el aislamiento térmico tiene un espesor de 5 cm, mientras que el sustrato para cubiertas extensivas alcanza 6 cm.
Mejora ambiental y urbana
La vegetación mejora las características del aire y contribuye a la reducción del efecto «isla de calor» en ciudades. Además, la cubierta incorpora una superficie vegetal capaz de retener parte del agua de lluvia y de integrarse visualmente en el entorno.
Componentes de una cubierta ajardinada filtrante

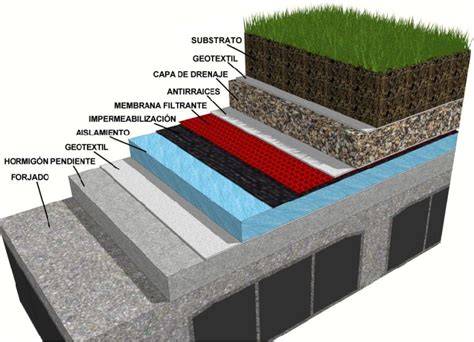

La composición del sistema puede incluir los siguientes elementos, colocados desde la base hacia la superficie:
| Componente | Función dentro del sistema |
|---|---|
| Barrera de vapor | Se incorpora en caso necesario. |
| Aislamiento térmico | Mejora el aislamiento térmico de la cubierta. |
| Impermeabilización antiraíces | Protege el edificio frente al agua y evita la penetración de las raíces. |
| Geotextil de protección y retención | Protege las capas inferiores y contribuye a la retención. |
| Placa drenante y retenedora PLATON DE25 | Permite el drenaje y la retención de parte del agua de lluvia y de riego. |
| Geotextil filtrante | Filtra el agua y ayuda a separar el sustrato de la capa drenante. |
| Sustrato para cubiertas extensivas | Sirve de soporte para la vegetación. |
| Mantas prevegetadas Sedum | Proporcionan una cubierta vegetal ya desarrollada. |
| Riego por goteo subterráneo | Permite aportar agua a la vegetación mediante un sistema integrado bajo la superficie. |
Composición y dimensiones del sistema
El sistema integral descrito presenta una altura total de 20 cm y un peso en saturación de 100 kg/m2. La máxima acumulación de agua es de 40 l/m2.
| Característica | Valor |
|---|---|
| Altura total | 20 cm |
| Peso en saturación | 100 kg/m2 |
| Máxima acumulación de agua | 40 l/m2 |
| Espesor del sustrato | 6 cm |
| Espesor del aislamiento térmico | 5 cm |
La presencia de una barrera de vapor se contempla en caso necesario. Por tanto, la composición definitiva debe ajustarse a las condiciones concretas de la cubierta y a las necesidades del edificio.
Drenaje y retención del agua
Las placas drenantes y retenedoras están diseñadas para los diferentes tipos de cubiertas ajardinadas. Su diseño y resistencia les permite garantizar el drenaje y la retención de parte del agua de lluvia y de riego por 30 años.
La placa drenante y retenedora PLATON DE25 se coloca entre el geotextil de protección y retención y el geotextil filtrante. Esta posición permite gestionar el agua que atraviesa las capas superiores y conservar parte de ella para las necesidades de la cubierta vegetal.
La retención no impide el drenaje del exceso de agua. El sistema combina ambas funciones para evitar la acumulación descontrolada y, al mismo tiempo, aprovechar una parte del agua disponible.
Impermeabilización antiraíces
La impermeabilización antiraíces constituye una de las capas fundamentales de la cubierta ajardinada filtrante. Su función es proteger la estructura frente a la entrada de agua y evitar que las raíces alcancen las capas inferiores.
Las láminas impermeabilizantes antiraíces utilizadas en las cubiertas han superado la normativa específica UNE 53420 y UNE EN 13948 y disponen de una garantía de 10 años.
La correcta colocación de esta capa es especialmente importante porque la vegetación se desarrolla sobre la impermeabilización y el sistema debe mantener la protección del edificio durante la vida útil de la cubierta.
Sustrato y vegetación
El sustrato para cubiertas extensivas tiene un espesor de 6 cm en el sistema descrito. Esta capa sirve de soporte para la vegetación y se sitúa por encima del geotextil filtrante.
Magdan, SA cuenta también con material vegetal y conocimiento en las mantas prevegetadas de Sedum. Las mantas prevegetadas Sedum permiten disponer de una superficie vegetal desde la instalación del sistema.
El desarrollo de la vegetación depende de una adecuada selección de los componentes, de las condiciones climáticas y de la disponibilidad de riego y mantenimiento.
Riego y mantenimiento
Durante los primeros años de implantación de las cubiertas ajardinadas extensivas en España se extendió la idea errónea de que este tipo de cubiertas no necesitaban mantenimiento. Este concepto provenía de las cubiertas de los países centro europeos, en los que las condiciones climáticas son muy diferentes a las nuestras.
La ausencia de riego y mantenimiento podía provocar un deficiente desarrollo de la vegetación. Por este motivo, un sistema integral puede incorporar riego por goteo subterráneo.
El riego por goteo subterráneo permite aportar agua directamente a la zona de desarrollo de las plantas y puede contribuir a mantener la vegetación en periodos en los que las condiciones climáticas no proporcionan suficiente humedad.
El ahorro de agua es una de las ventajas de las cubiertas ajardinadas extensivas, pero este ahorro no significa que la cubierta pueda funcionar sin ningún aporte de agua ni sin mantenimiento en todas las condiciones climáticas.
Adaptación al clima español
Las condiciones climáticas españolas son diferentes a las de los países centro europeos. Por ello, los sistemas de cubiertas ajardinadas deben contemplar las necesidades de riego y mantenimiento adecuadas para cada entorno.
La elección de la vegetación, el espesor del sustrato, la capacidad de retención de la placa drenante y la incorporación de riego son factores que deben considerarse conjuntamente.
La cubierta ajardinada filtrante no debe plantearse únicamente como una capa vegetal, sino como un sistema integral que incluye todos los elementos necesarios desde el soporte hasta la vegetación.
Sistemas integrales y experiencia técnica
Magdangreen se ha especializado en los sistemas integrales de cubiertas ajardinadas. Gracias a sus 40 años de experiencia en el sector de la impermeabilización y a la colaboración con la empresa noruega Platon, inventora de las láminas drenantes retenedoras de agua con más de 1.200.000 m2 instalados, garantiza el sistema de impermeabilización y drenaje adecuado.
Distribuyen de forma exclusiva en España las placas drenantes Platon, diseñadas para los diferentes tipos de cubiertas ajardinadas. Su diseño y resistencia les permite garantizar el drenaje y la retención de parte del agua de lluvia y riego por 30 años.
La selección adecuada de cada componente permite coordinar la impermeabilización, la protección antiraíces, el aislamiento, la retención, el filtrado, el drenaje, el sustrato, la vegetación y el riego.
Datos principales del sistema
| Elemento | Dato |
|---|---|
| Altura total | 20 cm |
| Peso en saturación | 100 kg/m2 |
| Máxima acumulación de agua | 40 l/m2 |
| Sustrato para cubiertas extensivas | 6 cm |
| Aislamiento térmico | 5 cm |
| Garantía de las placas drenantes y retenedoras | 30 años |
| Garantía de las láminas impermeabilizantes antiraíces | 10 años |
| Superficie de láminas drenantes retenedoras instaladas por Platon | más de 1.200.000 m2 |
| Experiencia de Magdangreen en impermeabilización | 40 años |
