Una depuradora de arena es un mecanismo de filtración de impurezas compuesto por un depósito de arena por el cual circula el agua.
La arena es un agente que se encuentra en la naturaleza, con gran capacidad de filtración para el agua. Los fabricantes de accesorios para tratamiento y mantenimiento de agua imitan este proceso de la naturaleza con los filtros de arena. Este método de filtración permite el mantenimiento más eficaz y rentable para el agua de su piscina.
El filtro de arena de nuestra piscina desmontable Toi es como el riñón de nuestro cuerpo. Filtra las impurezas y agentes perjudiciales devolviendo a nuestra piscina un agua limpia de partículas que la enturbien.
Qué es una depuradora de arena y para qué sirve
Las depuradoras para piscinas son esenciales para mantener el agua limpia y en buenas condiciones.
Las depuradoras de piscinas funcionan filtrando el agua a través de un sistema de bombas y filtros. Este tipo de depuradoras son populares por su eficiencia y facilidad de mantenimiento.
Las depuradoras de arena están indicadas para filtrar grandes volúmenes de agua en piscinas. Permiten mantener el agua limpia y en condiciones adecuadas para bañarnos siempre que queramos.
Tanto si se trata de una piscina privada como de una piscina municipal o de un centro deportivo, esta tecnología responde muy bien a las altas exigencias de filtrado y caudal.
La depuradora de arena para piscina es una pieza clave en cualquier sistema de mantenimiento del agua. Su facilidad de uso, eficacia y bajo mantenimiento la convierten en una opción perfecta tanto para usuarios particulares como para instalaciones profesionales.
Cómo funciona una depuradora de arena 7253

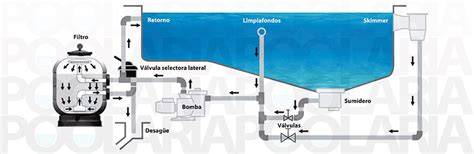

Para mantener el agua de su piscina limpia, es necesario la instalación de un circuito cerrado por donde se canaliza y circula el agua absorbida.
Todo este sistema se gobierna desde un local técnico donde se instala el sistema de depuración del agua (filtro, bomba).
La función o el papel de la depuradora es que atraiga a su bomba toda el agua que tiene que depurar, esta la recircule al mismo tiempo que la filtre.
La bomba de la piscina succiona el agua y la envía al filtro. Allí, el agua atraviesa la arena, que retiene las partículas sólidas. A continuación, el agua filtrada regresa al vaso de la piscina.
En un primer momento, nos vamos a centrar en el de salida. La boca de salida es la encargada de mandar el agua sucia hacia el depósito de la depuradora.
Esta agua sucia pasara por la cuba en la cual está la arena.
En un segundo momento y último, toda esta agua se tiene que mandar de vuelta a la piscina. Es entonces donde entra en juego la manguera de entrada.
Estos tipos de depuradoras están compuestos de un tanque que incluye arena. El agua de la piscina sube por la parte superior y desciende, a la vez que deposita las partículas de suciedad en el lecho arenoso.
Así, el agua vuelve limpia a la piscina gracias a los colectores que se encargan de expulsarla.
Ej. En el interior del filtro: el lecho de arena actúa como agente natural de filtración de agua y retiene toda la suciedad.
De esta forma, poco a poco, la arena va recogiendo la suciedad que lleva el agua en suspensión y se va quedando atrapada en los agujeros que quedan entre los granos de arena.
Las depuradoras también ayudan a distribuir uniformemente los productos químicos, como el cloro.
Componentes principales del sistema
Depósito o tanque de arena
Una depuradora de arena es un mecanismo de filtración de impurezas compuesto por un depósito de arena por el cual circula el agua.
En el interior del tanque se encuentra el lecho filtrante. El agua atraviesa este material y las partículas de suciedad quedan retenidas entre sus granos.
Bomba
La bomba succiona el agua de la piscina y la impulsa hacia el interior del tanque de arena.
La función o el papel de la depuradora es que atraiga a su bomba toda el agua que tiene que depurar, esta la recircule al mismo tiempo que la filtre.
Válvula selectora
Toda depuradora de arena cuenta con una válvula selectora, un dispositivo que permite llevar a una misma tubería dos flujos neumáticos procedentes de otras dos tuberías distintas, sin interferencia alguna.
Las funciones básicas de un filtro de arena con cabezal de 6/7 vías son 6. Filtración, contralavado, enjuague, recirculación, vaciado y cerrado.
Para seleccionar la función adecuada, hay que presionar la palanca del cabezal hacia abajo y girarla hasta hacer coincidir la pestaña con la función deseada.
IMPORTANTE: SIEMPRE QUE CAMBIEMOS DE FUNCIÓN DEL FILTRO DE ARENA LO HAREMOS CON EL MOTOR APAGADO
Manómetro
Toda depuradora de arena cuenta con un manómetro, es decir, un componente que mide la presión del sistema y determina su correcto funcionamiento.
Si la depuradora contiene manómetro será necesario revisar que siempre esté en la zona verde.
Durante su uso, es importante controlar la presión.
Tuberías, mangueras y salidas
Una vez instalada la depuradora piscina, es fundamental revisar todas las conexiones para evitar fugas.
Asegúrate de que las mangueras y válvulas estén bien ajustadas y que no haya escapes de agua.
El agua puede regresar a la piscina, circular por el circuito sin atravesar la arena o salir por la conexión de desagüe, según la posición seleccionada en la válvula.
Posiciones de la válvula selectora
1. Filtración / Filtration
La principal función de un filtro de arena es la de filtración.
En esta posición el motor coge el agua de la piscina por el skimmer, y la introduce en el depósito de arena por su parte superior.
El agua atraviesa el filtro de arriba a abajo depositando las impurezas y partículas de suciedad en la arena, y una vez limpia, sube de nuevo por el tubo difusor para ser devuelta a la piscina.
Filtrado (en inglés filter): es el proceso de filtrado de agua a través de las tomas de agua o los skimmers.
Esta función permite que el agua que llega a la bomba sea impulsada hacia el interior del tanque de arena, donde se retienen todas las impurezas y se quedan depositadas.
2. Contralavado / Backwash
La suciedad que ha ido recogiendo la arena no se desintegra o desaparece, hay que eliminarla y tirarla fuera.
Para conseguir esto se utiliza la posición de BACKWASH.
En esta posición el motor coge el agua de la piscina, pero en lugar de introducirla de arriba abajo del depósito, la introduce de abajo para arriba mediante el tubo difusor.
Esto hace que el agua “suba” por la arena en sentido contrario al de FILTRACIÓN desprendiendo la suciedad que se ha quedado retenida en la arena y tirándola fuera del depósito por la salida WASTE/DESAGÜE.
En lavado se debe posicionar para hacer una limpieza del filtro y desalojar las partículas de suciedad retenidas invirtiendo el sentido de la circulación del agua y agitando la arena para que libere las partículas depositadas en el tanque.
Conviene realizarlo cuando la presión del manómetro suba, o el filtro devuelva agua sucia a la piscina.
Es recomendable realizar un lavado del filtro una vez a la semana o cuando el manómetro indique un aumento de presión.
Recomendamos hacer este ciclo de limpieza una vez a la semana.
Hay que realizarlo entre 2/5 min dependiendo de la capacidad del filtro de arena.
El lavado dura de dos a tres minutos, aproximadamente y, acto seguido, debemos utilizar la opción de enjuague para sacar la suciedad del tanque al desagüe.
Cuanto más grande el depósito, más tiempo tenemos que estar con el contralavado.
Siempre se puede detener cuando el agua salga clara.
3. Enjuague / Rinse
Después de lavar la arena, se debe retirar la suciedad del fondo del tanque hasta observar que el agua sale completamente limpia.
En el enjuague la circulación del agua es la misma que en la posición de FILTRADO, solo que en este caso el agua en lugar de volver a la piscina, se tira fuera por la salida WASTE/DESAGÜE.
El enjuague hay que hacerlo siempre después de un contralavado, de esta manera volvemos a compactar la arena y tiramos fuera cualquier suciedad que haya podido quedar en los conductos después del CONTRALAVADO.
Valdrá con mantenerlo entre 30 segundo y 1 minuto dependiendo de la capacidad del depósito de arena.
4. Recirculación / Recirculate
Esta opción se activa para permitir que circule el agua sin pasar por el tanque de arena.
Con la recirculación el agua entra y sale de la piscina. Pasa por el cabezal sin pasar por la arena.
En recirculación el agua fluirá por todo el circuito, pero sin llegar al filtro de arena.
Esta posición se utiliza para mover el agua de la piscina cuando añadimos algún producto químico, con el fin de disolverlo o distribuirlo mejor.
5. Vaciado / Waste
Esta función sirve para tirar el agua directamente fuera de la piscina.
El motor coge el agua y la tira por la salida WASTE sin pasar por el depósito de arena.
Es muy útil para limpiar el fondo de la piscina cuando está muy sucio o cuando la destapamos después de la temporada de invierno.
De esta forma la suciedad va directamente fuera sin pasar por la arena por lo que la succión es mayor y nos aseguramos que la suciedad recogida no vuelve a la piscina.
Si el fondo está muy sucio y pasamos el limpiafondos en modo FILTRACIÓN, saturaremos de suciedad muy rápido la arena y posiblemente nos devuelva partículas de suciedad a la piscina, por lo que no habremos ganado nada.
Tendremos el agua sucia otra vez, el depósito lleno de suciedad y tendremos que hacer un BACKWASH/CONTRALAVADO.
6. Cerrado / Closed
Con la posición de cerrado se cierran las 3 salidas de agua del cabezal selector, por lo que no puede entrar ni salir agua.
En cerrado se bloquea la circulación del agua.
Cundo la válvula selectora esta cerrada no hay ningún movimiento de circulación de agua.
En cerrado se bloquea la circulación del agua.
Resumen de las funciones
| Posición | Recorrido del agua | Uso principal |
|---|---|---|
| Filtración | El agua atraviesa la arena y vuelve a la piscina | Retener impurezas y partículas de suciedad |
| Contralavado | El agua atraviesa la arena en sentido inverso y sale por WASTE/DESAGÜE | Limpiar la arena y desalojar la suciedad |
| Enjuague | El agua circula como en filtración, pero sale por WASTE/DESAGÜE | Compactar la arena y limpiar los conductos |
| Recirculación | El agua pasa por el cabezal sin atravesar la arena | Distribuir productos químicos |
| Vaciado | El agua sale directamente por WASTE | Limpiar fondos muy sucios |
| Cerrado | Sin circulación | Bloquear el paso del agua |
Duración diaria de la depuración
El correcto funcionamiento de este sistema requiere periodos de 4 horas diarias seguidas de circulación y depuración del agua.
Primero, debes conocer los metros cúbicos de agua de tu piscina.
Como referencia, la bomba debe ser capaz de mover todo el volumen de agua en unas 6-8 horas.
Lo que debes de hacer es una división en base a la capacidad de tu piscina y la capacidad de litros por hora de tu piscina.
Tienes que fijarte en la capacidad de litros por hora de nuestras depuradoras.
Por ejemplo, tenemos una piscina de 25000 litros, y una depuradora de arena de 4500 litros/hora, su capacidad de filtraje es esta última y lo que tiene que depurar son los 25000 litros de agua.
La duración concreta depende de la capacidad de la bomba, del volumen de la piscina y del estado del agua.
Proceso de puesta en marcha
Para el montaje de una depuradora en una piscina INTEX es importante que tengas en cuenta lo que te he comentado anteriormente.
Debes de montar primero la bomba de arena e ir conectando todos los tubos para que el último paso sea conectar las mangueras a sus respectivos orificios.
También, para que el funcionamiento sea el correcto, la piscina debe de estar llena hasta los mínimos que recomienda el fabricante.
Una vez instalada la depuradora piscina, es fundamental revisar todas las conexiones para evitar fugas.
Asegúrate de que las mangueras y válvulas estén bien ajustadas y que no haya escapes de agua.
Antes de iniciar el filtrado, es recomendable realizar un lavado inicial del filtro para eliminar las impurezas de la arena.
Luego, se coloca la válvula en la posición de filtrado y se enciende la depuradora.
IMPORTANTE: SIEMPRE QUE CAMBIEMOS DE FUNCIÓN DEL FILTRO DE ARENA LO HAREMOS CON EL MOTOR APAGADO
- Montar primero la bomba de arena.
- Conectar todos los tubos.
- Conectar las mangueras a sus respectivos orificios.
- Revisar todas las conexiones.
- Comprobar que las mangueras y válvulas estén bien ajustadas.
- Realizar un lavado inicial del filtro.
- Colocar la válvula en la posición de filtrado.
- Encender la depuradora.
Mantenimiento de una depuradora de arena 7253
Durante su uso, es importante controlar la presión.
Mantén el filtro en buen estado.
Aprende cómo limpiar un filtro de arena realizando lavados cada vez que la presión lo indique.
Es conveniente revisar que la válvula no tenga fugas y que se accione correctamente en cada posición.
Limpia el fondo de la piscina regularmente, especialmente si está muy sucio.
Con estos trucos y consejos, podrás optimizar el rendimiento de tu depuradora para piscinas y disfrutar de un agua siempre cristalina.
Cuándo realizar un contralavado
- Cuando la presión del manómetro suba.
- Cuando el filtro devuelva agua sucia a la piscina.
- Cuando el caudal de agua sea menor.
- Como mantenimiento periódico, una vez a la semana.
El indicador más común para hacer el lavado es que el caudal de agua es menor.
El manómetro debe ser lavado con regularidad para el mantenimiento de la arena.
Secuencia de limpieza
En lavado se debe posicionar para hacer una limpieza del filtro y desalojar las partículas de suciedad retenidas invirtiendo el sentido de la circulación del agua y agitando la arena para que libere las partículas depositadas en el tanque.
El lavado dura de dos a tres minutos, aproximadamente y, acto seguido, debemos utilizar la opción de enjuague para sacar la suciedad del tanque al desagüe.
En el enjuague la circulación del agua es la misma que en la posición de FILTRADO, solo que en este caso el agua en lugar de volver a la piscina, se tira fuera por la salida WASTE/DESAGÜE.
Después del enjuague, se puede volver a colocar la válvula en filtración.
Tipos de material filtrante
Existen diferentes agentes filtrantes para cargar los filtros de arena para piscinas; Arena de sílex, vidrio activo filtrante o Hidroantracita.
El más usado es la arena de sílex.
Aunque los fabricantes de accesorios de piscinas han innovado otros sistemas como el vidrio activo filtrante o la Hidroantracita.
Se pueden encontrar con diferentes granulometrías.
Existen diferentes tipos de arena a utilizar.
Normalmente los profesionales apostamos siempre por la arena de sílice porque proporciona muy buenas prestaciones.
No obstante, actualmente se está consolidando también la utilización de cristal filtrante, ya que mejora la capacidad de filtración y reduce el mantenimiento, al no tener que hacer tantos lavados y enjuagues.
Es eficiente y ecológica por usar arena de sílice como agente de filtrado natural.
Cuándo cambiar la arena del filtro
Para saber exactamente cuándo hay que cambiar la arena, debemos valorar el nivel de suciedad de nuestra piscina.
No obstante, normalmente es aconsejable realizar el cambio cuando se haya utilizado de tres a cinco temporadas.
El cambio es necesario porque la arena se apelmaza y el agua crea grietas cuando pasa a través de ella hasta llegar a un momento en el que la suciedad no se queda retenida en el lecho y vuelve a pasar al vaso de la piscina.
Con un uso adecuado, una depuradora de arena puede funcionar perfectamente durante más de 10 años.
Tiene una alta vida útil.
Depuradora de arena frente a depuradora de cartucho
A diferencia de las depuradoras de arena, las de cartucho son sistemas de filtración de menor capacidad.
Sus filtros deben renovarse, como mínimo, cada año, y su mantenimiento implica sacar y limpiar los cartuchos periódicamente.
Las depuradoras de cartucho tienen menor costo, pero durabilidad más limitada que las depuradoras de arena.
El filtro de cartucho puede ser adecuado para piscinas muy pequeñas, de patio o desmontables.
Si tienes una piscina pequeña, debes de irte a buscar una depuradora de cartucho. Es lo que aconseja el fabricante.
Sin embargo, puedes instalar una depuradora de arena en una piscina pequeña.
Consejo: de normal las piscinas pequeñas tienen unas entradas de 32 mm y las salidas de una depuradora de arena son de 38 mm.
Siempre y cuando hayas tenido una depuradora anteriormente, esto se solventará con el adaptador.
Las depuradoras de arena tienen una mayor capacidad y una durabilidad más limitada que los filtros de cartucho.
| Característica | Depuradora de arena | Depuradora de cartucho |
|---|---|---|
| Capacidad | Indicada para filtrar grandes volúmenes de agua | Sistema de filtración de menor capacidad |
| Mantenimiento | Lavados y enjuagues | Sacar y limpiar los cartuchos periódicamente |
| Renovación del filtro | Normalmente de tres a cinco temporadas | Como mínimo, cada año |
| Coste | Mayor durabilidad | Menor costo, pero durabilidad más limitada |
| Uso | Superficies grandes y pequeñas porque se puede elegir la capacidad de filtración | Piscinas muy pequeñas, de patio o desmontables |
Consejos para un funcionamiento correcto
- Apaga siempre el motor antes de cambiar la posición de la válvula selectora.
- Revisa la presión del manómetro durante el funcionamiento.
- Realiza un contralavado cuando aumente la presión o disminuya el caudal.
- Utiliza el enjuague después de cada contralavado.
- Limpia el fondo de la piscina regularmente.
- Utiliza la posición de vaciado cuando el fondo esté muy sucio.
- Revisa que la válvula no tenga fugas.
- Comprueba que las mangueras y conexiones estén bien ajustadas.
- Mantén el nivel de agua dentro de los mínimos que recomienda el fabricante.
- Selecciona la capacidad de filtración según el volumen de agua de la piscina.
En conclusión, es conveniente conocer como funciona una depuradora de arena para sacarle el máximo rendimiento.
MANTENIMIENTO DE UNA VÁLVULA SELECTORA (6 VÍAS) DE PISCINA
