Una depuradora de gases con efecto Venturi es un sistema de depuración húmeda que utiliza una corriente líquida acelerada para ponerla en contacto intenso con un gas contaminado. Cuando el fluido atraviesa una zona estrecha, su velocidad aumenta y su presión disminuye, generando una depresión que favorece la aspiración, la mezcla y la transferencia de contaminantes desde la corriente gaseosa hacia el líquido.
El efecto Venturi permite diseñar equipos compactos, sin elementos mecánicos móviles en la zona de contacto, capaces de aspirar gases, mezclar fluidos y retener partículas o determinados compuestos gaseosos. Su rendimiento depende de la presión, el caudal, la geometría del estrechamiento, las características del contaminante y la selección del líquido de lavado.
Qué es el efecto Venturi
El efecto Venturi es un fenómeno de la mecánica de fluidos descrito por el físico italiano Giovanni Battista Venturi en 1797. Establece que:

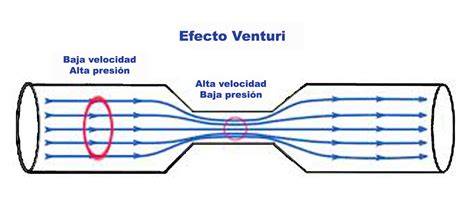

Cuando un fluido circula por un conducto cerrado y atraviesa una zona de menor sección, su velocidad aumenta y su presión disminuye. Esta caída de presión puede generar un vacío capaz de aspirar otro fluido, gas o líquido, desde un conducto secundario y mezclarlo con el flujo principal.
El efecto Venturi es una respuesta que afecta a las propiedades físicas de los fluidos y que relaciona el cambio en la velocidad y la presión con el paso del líquido a través de una parte de un conducto. La constricción responsable de las variaciones en el sistema Venturi puede ser una reducción en la sección transversal del conducto o una obstrucción parcial debido a algún objeto colocado en el flujo del fluido.
En términos más simples, el sistema Venturi determina que el caudal permanece constante en todo el espacio del conducto. Bajo ciertas condiciones de velocidad, se produce la succión del líquido.
Cómo funciona el efecto Venturi
La comprensión del efecto Venturi se basa en los principios fundamentales de la conservación de la masa y la energía. Cuando un fluido pasa a través de una zona con una sección transversal más estrecha, la velocidad del fluido aumenta debido al teorema de la continuidad.
Esto significa que la misma cantidad de fluido al pasar por cualquier sección transversal del conducto en un intervalo de tiempo determinado, experimenta como sus valores físicos, como la velocidad, se ven afectados si el tamaño del tubo varia. En consecuencia, las sustancias experimentan un aumento de la velocidad al pasar por un tubo estrecho.
Al mismo tiempo, y siguiendo el principio de conservación de la energía, este aumento de la velocidad está acompañado por una disminución en la presión, de acuerdo con el principio de Bernoulli. El teorema establece que todos los tipos de energía presentes en una línea de corriente de un fluido son similares en todos sus puntos.
Por tanto, la energía en el complejo permanece constante. Cuando el fluido pasa a través de una zona estrecha, la velocidad aumenta y la presión disminuye en esa región, creando una diferencia de presión entre las diversas secciones de la tubería.
| Zona del sistema | Comportamiento del fluido | Función habitual |
|---|---|---|
| Entrada ancha | Velocidad menor y presión mayor | Recibir el flujo principal |
| Garganta estrecha | Máxima velocidad y mínima presión | Generar aspiración y mezcla |
| Salida divergente | Reducción de velocidad y recuperación parcial de presión | Conducir el flujo tratado |
Qué es una depuradora de gases con efecto Venturi
Una depuradora de gases con efecto Venturi es un equipo de lavado húmedo en el que una corriente líquida se acelera a través de una tobera o garganta. La reducción de presión y el aumento de velocidad favorecen la entrada de la corriente gaseosa en la zona de contacto y producen una dispersión intensa del líquido en gotas.
El gas contaminado se pone en contacto con el líquido de lavado dentro del equipo. Las partículas y los compuestos solubles pueden quedar retenidos por las gotas, mientras que el líquido contaminado se separa posteriormente del gas depurado.
El sistema Venturi es un dispositivo muy utilizado en el vaso de piscinas para aspirar, mezclar o dosificar productos mediante el efecto de presión del agua. Se usa en procesos de tratamiento, dosificación de químicos, oxigenación y otras aplicaciones técnicas que mejoran la eficiencia de la instalación.
En una depuradora de gases, el mismo principio se aplica al tratamiento de corrientes gaseosas: la energía de un fluido motriz crea una zona de baja presión y una elevada turbulencia que aumenta el contacto entre fases.
Elementos principales de un sistema Venturi
Un tubo Venturi es un dispositivo diseñado para aprovechar el efecto Venturi. Está formado por:
- Entrada cónica convergente
- Garganta estrecha (máxima velocidad y mínima presión)
- Salida cónica divergente
- Orificio lateral de succión
En una depuradora de gases pueden añadirse conductos de entrada y salida, una tobera de líquido, una cámara de contacto, un separador de gotas, un depósito de recirculación y sistemas de purga o tratamiento del líquido contaminado.
Al comparar la presión del agua antes y después del estrechamiento, el sistema Venturi puede utilizarse para conocer cómo circula el agua. Sin embargo, en piscinas su función principal no es medir, sino aspirar e inyectar.
A través de una pequeña toma, el Venturi puede succionar productos líquidos o incluso mezclar aire con el agua, logrando una distribución uniforme sin necesidad de equipos eléctricos. Todo el proceso ocurre sin electricidad y sin elementos mecánicos móviles.
Funcionamiento de una depuradora de gases Venturi
1. Entrada del gas contaminado
El gas contaminado entra en el equipo impulsado por la presión disponible en el conducto o por un ventilador situado en la instalación. El diseño debe favorecer una distribución uniforme del gas para evitar zonas sin contacto con el líquido.
2. Aceleración del líquido de lavado
El líquido de lavado atraviesa una tobera o garganta de sección reducida. En esta zona adquiere gran velocidad y genera una región de baja presión.
Esta diferencia de presión puede producir la aspiración del gas desde un conducto secundario y favorecer su incorporación al flujo líquido. El fluido motriz atraviesa una tobera o garganta de sección reducida, donde adquiere gran velocidad y genera una zona de baja presión.
3. Formación de gotas y turbulencia
La velocidad elevada del líquido rompe el flujo en gotas pequeñas y aumenta la turbulencia. La corriente gaseosa entra en contacto con una gran superficie líquida, lo que facilita la captura de partículas y la absorción de contaminantes solubles.
El aumento de la velocidad y la disminución de la presión generan un efecto de succión que permite limpiar y/o achicar otras sustancias. Este principio también se utiliza en sistemas de pulverización, atomización y mezcla de fluidos.
4. Transferencia de contaminantes
Durante el contacto entre el gas y el líquido, los contaminantes pueden quedar atrapados físicamente en las gotas o disolverse en el líquido de lavado. La eficacia depende de la solubilidad del contaminante, del tamaño de las gotas, del tiempo de contacto y de la relación entre el caudal líquido y el caudal gaseoso.
Si el líquido contiene un reactivo adecuado, también puede producirse una reacción química con determinados compuestos gaseosos. Al introducir una solución fertilizante o química en la región de baja presión del Venturi, esta se mezcla eficientemente con el agua que fluye, distribuyendo el compuesto de manera homogénea.
5. Separación de gotas
Después de la zona de contacto, el gas debe atravesar un separador de gotas para evitar que el líquido contaminado salga junto con la corriente gaseosa. El líquido separado puede recircularse, purgarse o someterse a un tratamiento adicional.
6. Evacuación del gas tratado
Una vez eliminada una parte de los contaminantes y separadas las gotas, el gas tratado abandona la depuradora a través del conducto de salida.
Depuración de gases mediante contacto líquido-gas
La principal función de una depuradora Venturi es intensificar el contacto entre el gas contaminado y un líquido de lavado. La elevada velocidad del líquido produce una atomización que incrementa la superficie disponible para la transferencia de materia.
Este mecanismo resulta especialmente útil para la retención de partículas, aerosoles y contaminantes solubles. Los sistemas de pulverización y espuma utilizan inyectores basados en Venturi para introducir y mezclar un fluido secundario con un flujo principal.
El producto químico se mezcla con el agua de forma inmediata y proporcional, según la geometría del Venturi y la calibración del sistema. Este proceso garantiza una solución constante en cada aplicación, sin necesidad de electricidad ni controles complejos.
Aplicaciones de las depuradoras y sistemas Venturi
Control de partículas y aerosoles
Las depuradoras Venturi pueden utilizarse para poner en contacto una corriente de gas con gotas líquidas y retener partículas suspendidas. La turbulencia y la elevada velocidad relativa entre el gas y el líquido favorecen la captura de partículas.
Los atomizadores, muchos de ellos, que pueden usarse para pulverizar productos de limpieza o perfumes, incorporan la succión provocada por este fenómeno físico. Una utilidad de este fenómeno es que uno de los pasos para el secado por atomización es necesario una pulverización en pequeñas gotas para secar el producto en muy poco tiempo por una corriente de aire caliente.
Absorción de gases solubles
El contacto entre el gas y el líquido permite transferir al líquido determinados compuestos gaseosos. La elección del líquido depende de la naturaleza del contaminante y del objetivo del tratamiento.
En sistemas de dilución de productos químicos, los inyectores Venturi aspiran volúmenes precisos de productos químicos concentrados hacia un flujo de agua de red. Estos sistemas administran proporciones de dilución predeterminadas.
Dosificación de reactivos
El efecto Venturi permite introducir sustancias químicas en una corriente líquida sin utilizar bombas dosificadoras mecánicas en determinadas condiciones. El agua fluye a través de la constricción Venturi, normalmente impulsada directamente por la red de agua a presiones estándar.
La velocidad aumenta y la presión estática disminuye en la garganta del Venturi. Esto crea una zona de succión por vacío que aspira el concentrado químico hacia el flujo de agua sin piezas móviles ni bombas externas.
Los inyectores basados en Venturi también se utilizan en aplicadores de pulverización y espuma. En las estaciones de espuma, los inyectores Venturi introducen agentes espumantes en el agua, mejorando la acción de limpieza.
Tratamiento de gases en procesos industriales
El efecto Venturi posee múltiples aplicaciones en diversas áreas de la ciencia, la ingeniería y la tecnología. Por tanto, nos encontramos ante un evento físico sobre el que se sustentan numerosas aplicaciones industriales.
Los sistemas Venturi pueden integrarse en procesos de ventilación, extracción, pulverización, absorción, control de emisiones y transporte neumático cuando las condiciones de presión y caudal permiten generar la depresión necesaria.
Ventilación, chimeneas y conductos de evacuación
O efecto Venturi ten infinidade de aplicacións tecnolóxicas e incluso está presente en moitas actividades comúns e diarias como pode ser a acción do vento sobre o fume dunha cheminea (succión), un estractor, conducto de avacuación de gases, etc….
En chimeneas, hornos, quemadores, etc, se puede aprovechar que el viento de fuera genera una depresión y esto provoca un aerosol o, en mi caso, que el humo se desplace fuera de la estancia.
Dosificadores de espuma contra incendios
Los dosificadores de espuma, utilizados para introducir el concentrado de espuma contra incendios en los sistemas de protección contra incendios, aprovechan la aspiración generada por el flujo principal.
Carburadores y motores
Los carburadores utilizan el efecto de succión de la gasolina en la corriente de aire de admisión de un motor. En este caso se emplea para mezclar el aire y el combustible en proporciones adecuadas, mejorando la eficiencia del motor.
Las culatas de los motores de pistón tienen múltiples zonas Venturi, como el asiento de la válvula y la entrada del puerto.
Acuarios, hidropónica y aireación
En acuarios y sistemas de cultivo hidropónicos, se utilizan dispositivos basados en el efecto Venturi para introducir aire en el agua. La velocidad del agua aumenta en la zona de restricción, lo que succiona aire del ambiente y lo mezcla con el agua.
Sistemas de riego y fertirrigación
La fertirrigación es un sistema por el cual se disuelve de forma más efectiva un fertilizante en agua para poder regar. No se produce una disolución en sí, sino una inyección directa del soluto en el disolvente, el agua.
Los sistemas de riego utilizan el efecto Venturi para succionar fertilizantes o productos químicos desde un recipiente y mezclarlos con el agua de riego antes de incorporarlo a las plantas.
Se basa en un principio donde la presión disminuye mientras el fluido acelera al pasar por un estrechamiento en la tubería, creando un vacío que succiona el fertilizante o químico hacia el flujo principal de agua. Esta mecánica permite una mezcla extremadamente precisa de nutrientes, optimizando la absorción por parte de las plantas y evitando el desperdicio de recursos.
Es más preciso en sistemas de riego por goteo, donde cada gota de solución nutriente es dirigida específicamente a la zona radicular de las plantas.
Aplicaciones en piscinas
El sistema Venturi en piscinas se utiliza para generar aspiración mediante el paso del agua por una zona estrecha del conducto. Gracias a este efecto, permite inyectar aire o productos químicos en el circuito de agua sin necesidad de sistemas complejos.
- Dosificación de productos químicos como cloro u ozono.
- Mejora de la oxigenación del agua.
- Funcionamiento de jets e hidromasajes.
- Apoyo a sistemas de limpieza y aspiración.
- Optimización de procesos hidráulicos y tratamiento del agua.
Los jets de hidromasaje toman aire del exterior a través de un conducto secundario, mezclándolo con el agua a presión para crear un chorro más potente y con burbujas, sin necesidad de una bomba de aire adicional.
Algunos limpiafondos manuales aprovechan el efecto Venturi para generar succión y limpiar el fondo de la piscina utilizando solo la presión del agua de la propia piscina.
Eyector hidráulico y transporte de fluidos
Los eyectores hidráulicos son dispositivos de elevación de fluidos que, aunque no constituyen bombas en sentido estricto, funcionan como sistemas fluido-dinámicos capaces de transportar un fluido secundario mediante la energía suministrada por un fluido primario a presión.
Su principal característica es la ausencia de elementos móviles en la zona de aspiración o de elevación, lo que les proporciona una elevada fiabilidad, un mantenimiento mecánico prácticamente nulo en el interior del pozo y una gran resistencia frente a condiciones de trabajo severas.
El funcionamiento del eyector hidráulico se basa en el efecto de una corriente de agua a presión, impulsada desde la superficie a través de un conducto vertical sumergido y paralelo al tubo de aspiración. Esta depresión produce la aspiración del fluido situado en el fondo del pozo o de la excavación, incorporándolo al flujo principal y permitiendo su elevación hasta la superficie.
Drenaje, minería y obras subterráneas
Gracias a ello, el efecto Venturi es comúnmente utilizado en minería para controlar los niveles freáticos. Este es el sistema por el que funcionan las bombas hidráulicas en las minas para vaciar los niveles inundados.
Una de las principales ventajas de los eyectores hidráulicos es su capacidad para trabajar con fluidos cargados de sólidos, aguas sucias, lodos, arcillas en suspensión y mezclas fangosas abrasivas, sin que existan órganos mecánicos sumergidos susceptibles de desgaste o avería.
Por esta razón, son frecuentes en aplicaciones de ingeniería civil, minería y obras especiales, particularmente en excavaciones profundas, drenajes, pozos, operaciones de desagüe y de extracción de barros de perforación.
Con determinadas modificaciones de diseño, estos dispositivos pueden transportar mezclas sólido-líquido en las que la fracción sólida alcance hasta una cuarta parte del volumen total del fluido, siempre que el tamaño de las partículas sea compatible con las dimensiones de la tobera y de la conducción.
También pueden emplearse para el manejo de arenas y de materiales granulares finos en suspensión.
Ventajas de una depuradora de gases con efecto Venturi
Ausencia de elementos mecánicos móviles
Los inyectores Venturi no cuentan con motores ni válvulas móviles, lo que reduce drásticamente el desgaste, el tiempo de inactividad y los costes de mantenimiento.
Al no tener piezas móviles ni componentes eléctricos propios, el desgaste es mínimo y las intervenciones de mantenimiento son poco frecuentes. Todo el proceso ocurre sin electricidad y sin elementos mecánicos móviles.
Instalación sencilla
No requiere obras complejas ni modificaciones importantes en el circuito existente. Se integra fácilmente en instalaciones nuevas o ya en funcionamiento.
La instalación se simplifica al no requerir suministro eléctrico, paneles de control ni electrónica de calibración.
Funcionamiento eficiente sin consumo eléctrico adicional
Aprovecha la energía cinética del agua en circulación para generar succión o mezcla, sin consumo eléctrico adicional en la mayoría de aplicaciones.
No requieren energía eléctrica adicional ni componentes mecánicos que consuman energía para su operación. Esta característica reduce significativamente el consumo de energía en los sistemas de riego, contribuyendo a prácticas agrícolas más sostenibles y a la reducción de la huella de carbono.
Elevada capacidad de mezcla
La elevada velocidad del fluido en la garganta y la turbulencia generada favorecen una mezcla intensa y uniforme entre las fases. Esto puede mejorar la transferencia de contaminantes hacia el líquido y la distribución de reactivos.
Ayuda en la dosificación y mezcla de productos. Permite introducir cloro, ozono u otros tratamientos de forma controlada y homogénea, mejorando la eficiencia del sistema de desinfección.
Versatilidad
Existen distintos modelos para adaptarse a diferentes caudales y aplicaciones, desde sistemas compactos de dosificación de un solo producto químico hasta soluciones capaces de manejar múltiples productos simultáneamente, y con diferencia de caudales (alto, bajo o ambos a la vez).
La simplicidad de diseño y la eficacia de los inyectores Venturi les permiten integrarse fácilmente en casi cualquier sistema de riego existente, desde riego por aspersión hasta sistemas de micro aspersión y riego por goteo.
Esta flexibilidad facilita la adaptación a las necesidades específicas de diferentes cultivos y tipos de suelo, permitiendo una gestión más eficiente.
Compatibilidad con condiciones de trabajo severas
Los sistemas eyectores resultan especialmente adecuados en terrenos finos y en situaciones en las que se requiere el bombeo de pequeños caudales de agua o de mezclas con sólidos, y en las que la simplicidad mecánica, la fiabilidad y la facilidad de instalación sean factores prioritarios frente al rendimiento energético.
Además, pueden instalarse prácticamente en cualquier posición y trabajar con una amplia variedad de fluidos, lo que amplía considerablemente su campo de aplicación en la ingeniería civil y minera.
Seguridad frente al funcionamiento en seco
Además, a diferencia de las electrobombas sumergibles, que pueden quemarse rápidamente si funcionan en seco, los eyectores pueden bombear mezclas de aire y agua sin problemas.
Aplicación en pozos de diámetro reducido
La ventaja frente a los pozos profundos es que los eyectores tienen un diámetro reducido. Las bombas de presión se sitúan en superficie y son del tipo normal, lo cual resulta de interés por su fácil vigilancia, mantenimiento y sustitución.
Cuando se utilizan eyectores de una sola conducción, el diámetro interno de la perforación puede ser tan pequeño como 50 mm, lo que hace que este sistema sea muy rentable.
Reducción de la escorrentía en fertirrigación
Además, el sistema minimiza el riesgo de escorrentía y la contaminación de fuentes de agua cercanas, al asegurar que los fertilizantes y pesticidas se apliquen directamente donde son necesarios.
Contribución al rendimiento agrícola
La aplicación precisa y controlada de nutrientes directamente en la zona radicular promueve un entorno de suelo saludable, mejora la disponibilidad de nutrientes para las plantas, y reduce el riesgo de enfermedades asociadas al exceso de humedad en las hojas.
Esto se traduce en plantas más saludables y un aumento en la calidad y cantidad de la producción agrícola.
Desventajas y limitaciones
Dependencia de la presión y del caudal
Su efectividad está directamente relacionada con la presión y el caudal de agua en el sistema de riego. Variaciones significativas en estos parámetros pueden afectar negativamente a la eficiencia del dispositivo, limitando su capacidad para inyectar de manera adecuada los fertilizantes o productos químicos.
Para lograr un rendimiento constante, los sistemas Venturi deben ajustarse al rango adecuado de presión de agua. Por ejemplo, los dosificadores Brightwell suelen funcionar dentro de una ventana de presión específica (p. ej., 2-5 bar), garantizando una velocidad suficiente a través del Venturi para aspirar eficazmente el producto químico sin provocar cavitación ni dosificación irregular.
En algunos casos, esto puede requerir ajustes en la infraestructura existente o la instalación de sistemas reguladores de presión para garantizar un funcionamiento óptimo.
Menor rendimiento energético
En condiciones adecuadas de diseño y funcionamiento, los eyectores hidráulicos pueden elevar fluidos de forma económica hasta alturas próximas a los 20 m, aunque su rendimiento global suele ser inferior al de otros sistemas de bombeo convencionales, especialmente al de las bombas de pozo profundo.
Dentro de este grupo destacan las denominadas “bombas mamut”, o sistemas de elevación por aire o por agua comprimida, utilizados para la extracción de mezclas fangosas y lodos con arenas. Estos sistemas pueden alcanzar alturas de elevación del orden de 10 m, aunque presentan rendimientos energéticos modestos, a menudo inferiores al 25 %.
No obstante, su simplicidad constructiva, fiabilidad y capacidad para operar en entornos agresivos compensan, en muchos casos, su baja eficiencia.
Aplicación limitada a determinados caudales
Su desventaja es su bajo rendimiento energético y su aplicabilidad se centra en caudales bajos.
Los sistemas eyectores resultan especialmente adecuados en terrenos finos y en situaciones en las que se requiere el bombeo de pequeños caudales de agua o de mezclas con sólidos, y en las que la simplicidad mecánica, la fiabilidad y la facilidad de instalación sean factores prioritarios frente al rendimiento energético.
Limitaciones con productos viscosos o sólidos
Aunque los inyectores Venturi manejan eficazmente la mayoría de las soluciones líquidas, pueden enfrentar dificultades al trabajar con productos viscosos o que contengan partículas sólidas.
Estas limitaciones pueden necesitar de la pre-dilución de los productos o la utilización de filtros adicionales.
Con determinadas modificaciones de diseño, estos dispositivos pueden transportar mezclas sólido-líquido en las que la fracción sólida alcance hasta una cuarta parte del volumen total del fluido, siempre que el tamaño de las partículas sea compatible con las dimensiones de la tobera y de la conducción.
Riesgo de obstrucción y desgaste
Aunque su mantenimiento es relativamente bajo en comparación con otros sistemas de fertirrigación, es crucial realizar inspecciones y mantenimiento regular para evitar obstrucciones y asegurar un funcionamiento eficiente.
Esto incluye la limpieza de filtros y la verificación de conexiones y componentes del sistema.
Además, los sistemas eyectores son sensibles a distintos componentes del agua subterránea, como el hierro o el manganeso, cuya precipitación puede obstruir el sistema y reducir su rendimiento, así como a las bioincrustaciones o al desgaste de la boquilla, por lo que es necesario realizar un mantenimiento regular del equipo.
Riesgo de cavitación
Por otra parte, los cambios en las variables físicas no están exentos de inconvenientes, y el aumento de la velocidad en la sección estrecha del tubo puede generar el fenómeno de cavitación.
Cuando esto sucede se alcanza una presión menor a la presión de vapor en el estrechamiento y se produce la vaporización de una parte de la sustancia. Como consecuencia se forman burbujas que no solo afectan a la efectividad de la máquina, sino que, al llegar a las partes de mayor presión en el sistema Venturi, debilita el conducto.
La cavitación es un fenómeno relacionado con el tubo de Venturi. Este fenómeno ocurre si la presión en alguna sección del tubo es menor que la presión de vapor del fluido.
Cuando ocurre la cavitación, se generan burbujas, que se trasladan a lo largo del tubo. Si estas burbujas llegan a zonas de presión más elevada, pueden colapsar produciendo así picos de presión local con el riesgo potencial de dañar la pared del tubo.
La cavitación es, en la mayoría de los casos, un suceso indeseable. En dispositivos como hélices y bombas, la cavitación puede causar mucho ruido, daño en los componentes y una pérdida de rendimiento.
Necesidad de conocimientos técnicos
El diseño óptimo del sistema y la calibración de los inyectores para lograr la máxima eficiencia pueden requerir conocimientos especializados en hidráulica y agronomía, así como una comprensión detallada del efecto Venturi.
La implementación efectiva de los inyectores representa una mezcla de tecnología avanzada y prácticas agrícolas sostenibles.
La clave para maximizar estos beneficios radica en una planificación cuidadosa, un diseño adecuado del sistema y un mantenimiento diligente.
Profundidad de trabajo en eyectores hidráulicos
Este tipo de dispositivos resulta especialmente útil cuando la altura de aspiración supera los 7 m, un límite práctico para muchas bombas convencionales.
Sin embargo, a profundidades superiores a 45 o 50 metros, este sistema deja de ser eficiente, por lo que se opta por un pozo profundo con una bomba en el fondo.
En un principio, las profundidades de operación no están limitadas por la altura de succión, ya que hay eyectores capaces de trabajar hasta 150 m de profundidad, aunque lo normal es situarse entre 30 y 50 m en una sola etapa.
Estas afirmaciones corresponden a condiciones y configuraciones diferentes de los sistemas eyectores, por lo que la profundidad efectiva depende del diseño, del caudal, de las pérdidas de carga y del objetivo de la instalación.
Comparación entre un sistema Venturi y una bomba convencional
| Aspecto | Sistema Venturi | Bomba convencional |
|---|---|---|
| Elementos móviles | No requiere elementos mecánicos móviles en la zona de aspiración | Puede incorporar componentes mecánicos sometidos a desgaste |
| Consumo eléctrico | No siempre necesita electricidad en el punto de inyección o aspiración | Normalmente requiere alimentación eléctrica o mecánica |
| Mantenimiento | Bajo, aunque debe evitarse la obstrucción y revisarse la boquilla | Puede exigir mantenimiento de motores, sellos, rodamientos y otros componentes |
| Rendimiento energético | Suele ser inferior al de bombas convencionales en elevación de fluidos | Generalmente superior en aplicaciones de bombeo adecuadas |
| Fluidos con sólidos | Puede trabajar con lodos y mezclas abrasivas según el diseño | La presencia de sólidos puede provocar desgaste o atascos |
| Control de dosificación | Depende de la presión, el caudal y la geometría del Venturi | Puede ofrecer un control mecánico o electrónico más específico |
Prevención de reflujo y seguridad del circuito
Para proteger los sistemas de agua potable, los sistemas Brightwell incorporan dispositivos antirretorno y válvulas de retención en el puerto de succión, garantizando que no haya migración inversa de productos químicos hacia las líneas de suministro.
La prevención de retorno integrada añade seguridad en las conexiones a redes de agua potable.
En una depuradora de gases, el control del líquido de lavado también requiere impedir que el líquido contaminado alcance zonas no previstas del circuito. La separación de gotas, la purga controlada y la revisión de las conexiones son elementos importantes para conservar la estabilidad del proceso.
Configuraciones de eyectores hidráulicos
La instalación consta de una serie de pozos y de una única instalación de bombeo, cuya disposición depende de las condiciones del suelo. Los pozos están equipados con conductos o tuberías de alimentación, un expulsor (Venturi), y un conducto de retorno.
En la cabeza del pozo, la tubería de alimentación es conectada a una línea de alimentación de alta presión, y la tubería de retorno es conectada a una tubería de evacuación de baja presión.
Las líneas de retorno están conectadas a una planta especial de bombeo, la cual abastece a la línea de alimentación con agua a gran presión, y recoge el agua de la línea de evacuación.
La elevada presión de agua que pasa a través del Venturi, succionará el agua del suelo y la enviará a la superficie a través de la tubería de retorno.

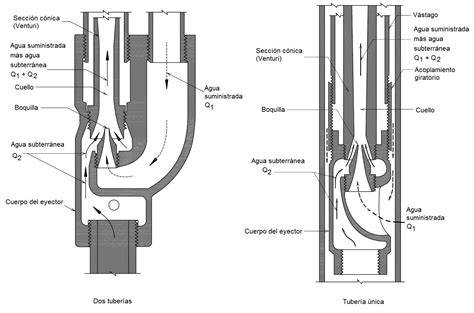

Pueden ser de dos tipos: de tubería única (dos concéntricas) o de dos tuberías.
Funcionamiento de una estación con varios eyectores
Una estación de bombeo suele constar de un tanque y una o más bombas, junto con válvulas y tuberías de conexión.
La bomba toma agua del tanque y la impulsa a presión hacia la línea de abastecimiento, a la que están conectadas las tuberías de inyección de cada eyector.
El agua inyectada y extraída del terreno vuelve al tanque a través de la línea general de retorno, a la que se conectan las tuberías de descarga de los eyectores.
Una sola estación puede abastecer hasta 75 pozos eyectores.
Los pozos pueden instalarse en la superficie de la tierra, fuera del área de construcción, para reducir el nivel de agua en una sola etapa. La distancia entre eyectores es similar a la empleada en el sistema de wellpoints.
Condiciones para obtener un funcionamiento estable
- La presión disponible debe ser suficiente para alcanzar la velocidad necesaria en la garganta.
- El caudal debe mantenerse dentro del intervalo de diseño del inyector.
- La geometría de la tobera debe ser compatible con el fluido motriz y el fluido aspirado.
- Los productos viscosos deben pre-diluirse cuando sea necesario.
- Los líquidos con partículas requieren filtración o una configuración adecuada para evitar obstrucciones.
- Las conexiones deben revisarse periódicamente.
- Debe controlarse la aparición de cavitación.
- El líquido contaminado debe purgarse o tratarse según las necesidades del proceso.
- En sistemas de agua potable deben instalarse dispositivos antirretorno.
Para lograr un rendimiento constante, los sistemas Venturi deben ajustarse al rango adecuado de presión de agua.
La implementación efectiva de los inyectores representa una mezcla de tecnología avanzada y prácticas agrícolas sostenibles. A pesar de sus desventajas, los beneficios en términos de eficiencia en el uso del agua y los nutrientes, junto con la mejora en la producción agrícola, hacen que su integración sea una consideración valiosa para los agricultores.
Aplicaciones adicionales del efecto Venturi
Los carburadores utilizan el efecto de succión de la gasolina en la corriente de aire de admisión de un motor. Las culatas de los motores de pistón tienen múltiples zonas Venturi, como el asiento de la válvula y la entrada del puerto.
Las aspiradoras y sopladores usan el efecto Venturi para crear un flujo de aire que aspira partículas o gases.
Las limpiadores automáticas de piscinas, utilizan el flujo de agua a presión para recoger sedimentos y residuos.
Los coches de carreras están diseñados teniendo en cuenta este efecto para aumentar la carga aerodinámica y así ser capaces de alcanzar mayores velocidades.
Túneles de viento de baja velocidad pueden considerarse espacios Venturi muy grandes, porque aprovechan este concepto para aumentar la velocidad y disminuir la presión para simular las condiciones de vuelo previstas.
El efecto Venturi también explica la destrucción generada por fuertes vientos, como es el caso de tornados o huracanes. El principio es muy simple, cuando el aire se desplaza a gran velocidad se generan presiones muy bajas en los puntos externos de las infraestructuras, mientras que en el interior se mantienen presiones similares a la atmosférica.
Esta diferencia de presión hace que los materiales salgan despedidos a la zona de menor presión.
El efecto Venturi tiene también su aplicación en la oxigenoterapia a alto flujo. Se trata de sistemas de oxigenoterapia en los cuales el flujo que se suministra es suficiente paracproporcionar todo el gas inspiratorio.
En el ámbito práctico, el efecto Venturi tiene numerosas aplicaciones en ingeniería y tecnología. Se utiliza en sistemas de ventilación, en la medición de flujo de fluidos, en aviones y automóviles para mejorar su eficiencia, y en muchos otros campos.
Medición de flujo mediante un tubo Venturi
Un tubo Venturi es un dispositivo que tiene una forma cónica estrecha en su parte central y que se utiliza para medir el flujo de fluidos a través de conductos.
Se basa en el efecto Venturi y permite determinar el caudal de un fluido midiendo la diferencia de presión entre la parte más ancha y la parte más estrecha del tubo.
El tubo Venturi es una herramienta diseñada específicamente para medir la velocidad de un fluido usando el efecto Venturi anteriormente explicado. Su morfología incluye una tubería principal con un circuito cerrado cuyos extremos están adheridos a dos secciones con anchuras diferentes.
De esta forma, cuando el fluido discurre a través de la parte ancha del tubo Venturi, la disminución de la sección transversal en la garganta provoca un aumento en la velocidad del fluido y una disminución en la presión.
Dado que en ambos extremos partimos de velocidades y tamaños de sección diferentes, la altura de la columna de agua en un lado y en otro será diferente. Gracias a ese valor medible y al uso de las fórmulas puede otorgarse un valor cuantitativo a la velocidad.
Los cambios en la presión se miden utilizando manómetros o sensores de presión, lo que permite calcular el caudal del fluido de acuerdo con las ecuaciones de Bernoulli y la conservación de la masa y la energía.
Fenómenos sencillos que ayudan a entenderlo
El descenso en la presión del aire queda demostrado por la ascensión del líquido a través de la segunda pajita, pues al ver disminuida la presión sobre ella, se crea un vacío que el líquido aprovecha para subir por la pajita.
Esta demostración tan sencilla ayuda a comprender el efecto Venturi, que explica precisamente eso, el descenso en la presión de un fluido provocado por el aumento de velocidad al pasar por una zona de sección menor.
El efecto Venturi, junto con el principio de Bernoulli ayudan a explicar por qué el aliento es cálido pero el soplido es frío.
Cuando soplamos juntamos mucho los labios, lo cual reduce considerablemente el orificio de salida. Por tanto, por el efecto Venturi, el aire aumentará la velocidad a la que es expulsado, y por el principio de Bernoulli, este aumento de la velocidad causará una disminución de la presión, haciendo que, al salir, se expanda y por tanto su temperatura se reduzca rápidamente.
Preguntas frecuentes
¿Qué es el efecto Venturi en una depuradora de gases?
Es el principio por el que una corriente de fluido aumenta su velocidad y disminuye su presión al atravesar una sección estrecha, generando condiciones favorables para aspirar, atomizar y mezclar el líquido con el gas.
¿Qué contaminantes puede tratar?
Las depuradoras Venturi resultan especialmente adecuadas para la retención de partículas, aerosoles y determinados contaminantes solubles. La eficacia depende de la solubilidad del contaminante, del tamaño de las gotas, del tiempo de contacto y de la relación entre el caudal líquido y el caudal gaseoso.
¿El sistema Venturi necesita electricidad?
No siempre. En muchos casos funciona por presión y movimiento del agua. Los inyectores Venturi no cuentan con motores ni válvulas móviles.
¿Cuál es su principal ventaja?
Su principal ventaja es que puede generar aspiración y mezcla sin elementos mecánicos móviles en la zona de contacto, con instalación sencilla y mantenimiento reducido.
¿Cuál es su principal desventaja?
Su rendimiento depende directamente de la presión y del caudal disponibles, y su rendimiento energético suele ser inferior al de otros sistemas de bombeo convencionales.
¿Puede trabajar con sólidos?
Los eyectores hidráulicos pueden trabajar con fluidos cargados de sólidos, aguas sucias, lodos, arcillas en suspensión y mezclas fangosas abrasivas, siempre que el tamaño de las partículas sea compatible con las dimensiones de la tobera y de la conducción.
¿Qué mantenimiento requiere?
Es crucial realizar inspecciones y mantenimiento regular para evitar obstrucciones y asegurar un funcionamiento eficiente. Esto incluye la limpieza de filtros y la verificación de conexiones y componentes del sistema.
¿Qué es la cavitación?
La cavitación ocurre si la presión en alguna sección del tubo es menor que la presión de vapor del fluido. Cuando ocurre la cavitación, se generan burbujas, que se trasladan a lo largo del tubo.
tags: #depuradora #de #gases #con #efecto #venturi
Publicaciones populares:
- Ósmosis inversa: solución a problemas de carga del vaso de expansión
- Características clave del filtro purificador de agua bioenergético de 14 litros
- Guía de compra de cartuchos de filtro para beber agua en Rostock
- Las mejores cafeteras de filtro permanente en 2026
- Cómo desalinizar suelos: enfoques y prácticas clave
