Los separadores de hidrocarburos de Polietileno (PE) están compuestos por una cuba fabricada en Polietileno Rotomoldeado, la cual incorpora un sistema de decantación y un filtro coalescente a través del cual y diseñado a tal efecto, junto con la acción de un obturador automático, conseguimos retener los hidrocarburos contenidos en el agua llegando a obtener niveles de retención inferiores a 0.5 mg/litro.
El separador de hidrocarburos Otto se instala enterrado bajo tierra. Al ser una solución compacta que integra todo el proceso de depuración en un único recipiente, ocupa muy poco espacio y requiere muy poca obra civil. Fabricada en polietileno se coloca antes de que el líquido entre en el equipo de depuración.
Los separadores de hidrocarburos Clase I están diseñados para retener y separar aceites e hidrocarburos presentes en aguas pluviales, evitando su vertido al medioambiente. Los depósitos están fabricados en polietileno de alta densidad (PEAD), ofreciendo una superficie interna lisa y libre de corrosión.
Los separadores de hidrocarburos enterrados ACO son dispositivos esenciales para la protección del medio ambiente. ACO, líder mundial en tecnología para la gestión del agua, ofrece una amplia gama de separadores de hidrocarburos enterrados de alta calidad, entre los que destacan los modelos ACO Coalisator,y ACO Oleopator y ACO Oleopass.
Están disponibles también en hormigón armado para una instalación enterrada. Cuentan con una gran capacidad de almacenamiento y su diseño monolítico estanco dispone de un recubrimiento interior. Diseñada para adaptarse a cualquier tipo de terreno.
Las tapas telescópicas mostradas en las imágenes son accesorios opcionales y se venden por separado. Existe la posibilidad de añadir sensores de llenado que emitan alarmas para una supervisión más eficiente.

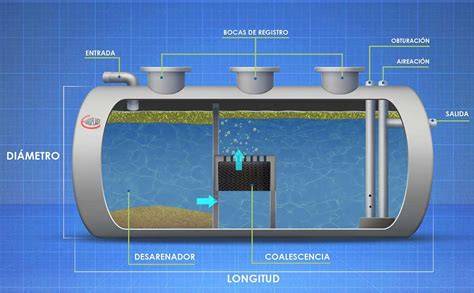

Principio de funcionamiento y retención de hidrocarburos
En la segunda fase, las aguas pasan al segundo compartimiento (recolector de hidrocarburos), donde las aguas pasan por el filtro coalescente (filtro que separa el hidrocarburo del agua).
El resultado final es la salida, a través del tubo superior, de las aguas con una carga de hidrocarburos mínima.
Las partículas de hidrocarburos, al tener una densidad menor que el agua, flotan naturalmente en la superficie. Sin embargo, las partículas más pequeñas permanecen dispersas en el líquido.
Características del Sistema de SeparaciónFiltro Coalescente en Acero Inoxidable: Facilita la unificación y flotación de partículas pequeñas de hidrocarburos, aumentando la eficiencia de separación.Obturador Automático: Evita la salida de hidrocarburos cuando el nivel de contaminación es elevado, asegurando su retención dentro del separador.Opciones de Sensores de Alarma: Posibilidad de incorporar sistemas de alerta para el control del llenado y mantenimiento oportuno.
Es necesario retirar los hidrocarburos retenidos una vez el compartimento del separador del sistema se haya saturado.

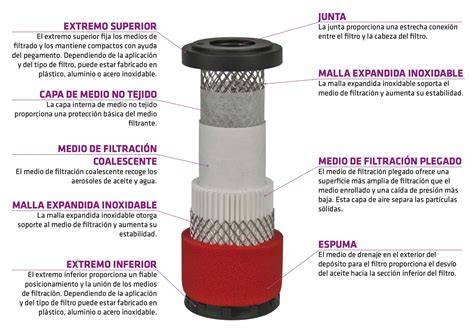

Principio de Funcionamiento del Filtro CoalescenteLas partículas de hidrocarburos, al tener una densidad menor que el agua, flotan naturalmente en la superficie. Sin embargo, las partículas más pequeñas permanecen dispersas en el líquido.
Separadores enterrados ACO y modelos disponibles
SEPARADOR HIDROCARBUROS ENTERRADO OLEOPASS-C. Los separadores de ACO, realizados en polietileno de alta densidad, se adaptan a todas las necesidades mediante una excelente relación calidad precio y una gran gama de soluciones según las normas EN858/1 y EN 858/2.
ACO cuenta con una gran variedad de materiales para adaptarse a sus necesidades: polietileno de alta densidad (PEAH), plástico reforzado en fibra de vidrio (GRP) o hormigón.
Los separadores de hidrocarburos enterrados Oleopass cuentan con sistema de bypass integrado para Clase I (5 ppm) según UNE EN-858. Están fabricados en polietileno de alta densidad (Oleopass P), plástico reforzado con fibra de vidrio (GRP) (Oleopass G) o en hormigón armado (Olepass C).
Los separadores de ACO cuentan con un dispositivo deflector en la entrada y salida sifónica con partes internas fabricadas en PEHD. Además, estos equipos incluyen filtro coalescente extraible, para facilitar el mantenimiento, y sistema de cierre automático en caso de vertido accidental.
Los separadores de hidrocarburos Oleopator están en cumplimiento de la normativa UNE EN-858, fabricados tanto en polietileno de alta densidad (PEAD) (Oleopator P), como plástico reforzado en fibra de vidrio (GRP) (Oleopator G), y en hormigón armado (Oleopator C) para una instalación enterrada.
Este modelo está disponible en una amplia gama, tanto en vertical como horizontal. Todos los modelos incluyen decantador de lodos y filtro coalescente extraíble para facilitar el mantenimiento.
Los separadores de hidrocarburos Coalisator, fabricados en polietileno de alta densidad (PEHD), están disponibles tanto para instalación enterrada como para superficie, además de ser aptos para espacios con poca altura.
Inicio mantenimiento de equipo separador
Pre-tratamiento de aguas pluviales con aceites minerales
Los separadores de hidrocarburos de ACO son una gama de equipos diseñados para una eficiente retención y separación de hidrocarburos.
Los separadores de hidrocarburos aéreos Oleolift P, fabricados en polietileno soldado, son sistemas diseñados para eliminar las sustancias petrolíferas (aceites minerales, gasolina, lubricantes ligeros, etc.) contenidas en aguas pluviales y en aguas residuales.
Estos sistemas de rápida y accesible instalación, están disponibles tanto con bomba individual como con doble bomba.
Los separadores de Instalación Mono (una bomba) presentan un diseño económico y sencillo, controlado mediante un interruptor de flotador integrado y no disponen de una unidad de control.
Por otro lado, los separadores de Instalación Dúo (bomba doble) son equipos de alta fiabilidad debido a su bomba extra, que permite el funcionamiento de ambas de manera simultánea, y están equipados con una unidad de control.
Los separadores de hidrocarburos Oleolam, fabricados en plástico reforzado con fibra de vidrio (GRP) para instalación enterrada en cumplimiento de la normativa UNE EN-858, están disponibles en dos modelos: Oleolam G, de diseño vertical Oleolam G-H, de diseño horizontal.
Además, incluyen un filtro lamelar y salida con boya tarada para cierre automático en caso de exceso de hidrocarburos.
Los separadores de hidrocarburos Oleolam Bypass están fabricados en plástico reforzado con fibra de vidrio (GRP) para instalación enterrada. Está disponible el modelo Oleolam Bypass G, y en diseño vertical, y el Oleolam Bypass G-H, y en diseño horizontal.
Instalación, mantenimiento y supervisión
La instalación de separadores de hidrocarburos enterrados ACO debe realizarse de acuerdo con las instrucciones del fabricante.
Todas las piezas que han de estar sometidas a mantenimiento de forma regular deben ser accesibles en todo momento.
El mantenimiento del sistema debe realizarlo personal con experiencia, al menos cada seis meses.
Verificación del ajuste del dispositivo de cierre automático, por ejemplo, los flotadores y filtro coalescente.
Existe la posibilidad de añadir sensores de llenado que emitan alarmas para una supervisión más eficiente.
| Modelo | NS | Tipo Tapa | DN/OD | Bypass | Decantador | Vol. Total | A. salida | Altura |
|---|---|---|---|---|---|---|---|---|
| C1722605 | 10 l/s | A1 | 400 mm | 100 l/s | 1000 l | 2068 l | 1310 l | 2325 mm |
| C1722650 | 6 l/s | A1 | 315/300 mm | 60 l/s | 1200 l | 1988 l | 1300 l | 2325 mm |
| C1722651 | 8 l/s | A1 | 315/300 mm | 80 l/s | 1200 l | 1988 l | 1300 l | 2325 mm |
| C1722653 | 15 l/s | A1 | 400 mm | 150 l/s | 3000 l | 4751 l | 1475 l | 2715 mm |
| C1722656 | 20 l/s | A1 | 400 mm | 200 l/s | 2000 l | 4637 l | 1445 l | 2715 mm |
| C1722657 | 8 l/s | A1 | 315/300 mm | 80 l/s | 1600 l | 2368 l | 1545 l | 2400 mm |
| C1722658 | 20 l/s | A1 | 400 mm | 200 l/s | 4000 l | 6614 l | 1965 l | 3240 mm |
| C1722661 | 15 l/s | A1 | 400 mm | 150 /s | 1500 l | 3231 l | 1075 l | 2450 mm |
| C1722672 | 10 l/s | A1 | 400 mm | 100 /s | 2000 l | 3090 l | 1750 l | 2700 mm |
| C2722605 | 10 l/s | A2 | 400 mm | 100 /s | 1000 l | 2068 l | 1310 l | 2670 mm |
| C2722650 | 6 l/s | A2 | 315/300 mm | 60 /s | 1200 l | 1988 l | 1300 l | 2670 mm |
| C2722651 | 8 l/s | A2 | 315/300 mm | 80 /s | 1200 l | 1988 l | 1300 l | 2670 mm |
| C2722652 | 8 l/s | A2 | 315/300 mm | 80 l/s | 1200 l | 1988 l | 1300 l | 2670 mm |
| C2722653 | 15 l/s | A2 | 400 mm | 150 l/s | 3000 l | 4751 l | 1475 l | 2900 mm |
| C2722656 | 20 l/s | A2 | 400 mm | 200 l/s | 2000 l | 4637 l | 1445 l | 2900 mm |
| C2722657 | 8 l/s | A2 | 315/300 mm | 80 l/s | 1600 l | 2368 l | 1545 l | 2745 mm |
| C2722658 | 20 l/s | A2 | 400 mm | 200 l/s | 4000 l | 6614 l | 1965 l | 3425 mm |
| C2722661 | 10 l/s | A2 | 400 mm | 150 l/s | 1500 l | 3231 l | 1075 l | 2635 mm |
| C2722672 | 10 l/s | A2 | 400 mm | 100 l/s | 2000 l | 3090 l | 1750 l | 3045 mm |
| C1722660 | 30 l/s | A1 | 500 mm | 300 l/s | 3000 l | 5607 l | 1690 l | 2820 mm |
