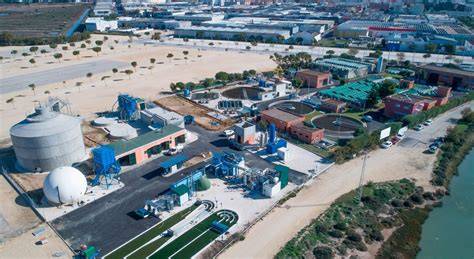

La Estación Depuradora de Aguas Residuales (EDAR) de La Barrosa se encuentra en la urbanización Doña Violeta y recibe las aguas residuales de la zona litoral. Debido a las distintas ampliaciones que ha sufrido consta en su línea de aguas de un proceso convencional de fangos activos y otra línea de tratamiento basado en el ya reseñado sistema biostyr, además del tratamiento terciario para la reutilización.
La instalación ha sido objeto de distintas actuaciones para mejorar el tratamiento de aguas y lodos, aumentar la capacidad de almacenamiento, reducir los ruidos y disminuir la generación de olores. También se ha planteado su ampliación para incrementar el caudal de tratamiento y avanzar en la extensión de las redes de saneamiento a zonas del extrarradio.
Ubicación y función de la EDAR de La Barrosa
La EDAR de La Barrosa se encuentra en la urbanización Doña Violeta y recibe las aguas residuales de la zona litoral. La instalación desempeña un papel destacado en el ciclo integral del agua de Chiclana, ya que incorpora procesos de depuración convencional, biofiltración y tratamiento terciario.

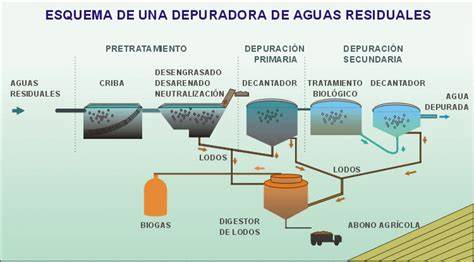

La línea de aguas dispone de un proceso convencional de fangos activos y de otra línea de tratamiento basada en el sistema Biostyr. A estos procesos se suma el tratamiento terciario, que permite preparar el agua para su reutilización.
Tratamiento biológico y biofiltración
Las instalaciones que realizan el proceso de depuración biológica de las aguas residuales mediante biofiltración reciben la denominación de Biostyr. Este sistema forma parte de una de las líneas de tratamiento de la EDAR de La Barrosa.
El proceso de biofiltración se complementa con el tratamiento terciario, que permite mejorar la calidad del agua antes de destinarla a determinados usos de reutilización.
Tratamiento terciario y riego de campos de golf
El terciario se compone de un sistema de filtración y desinfección para la reutilización de las aguas, a partir del cual se efectúa el bombeo a los campos de golf para su riego. La mejora de esta conexión permite elevar la calidad de las aguas utilizadas en los campos de golf de Novo Sancti Petri.
La actuación también persigue un ahorro energético, que se conseguirá por la eliminación de uno de los sistemas de bombeo. Las obras consisten en la conexión mediante tubería de dos de sus instalaciones de tratamiento: las que realizan el proceso de depuración biológica mediante biofiltración, denominado Biostyr, y las del sistema terciario.
Capacidad y presión sobre la instalación
Pese a que la Estación Depuradora de Aguas Residuales de La Barrosa tiene prácticamente colmatada su capacidad, ahora recibe un 25% más de agua que hace sólo cinco años y depura una media diaria de 12.000 metros cúbicos de agua.
La presión sobre la instalación está relacionada con el crecimiento de la demanda en la zona litoral y con la necesidad de atender nuevas áreas que todavía carecen de redes completas de alcantarillado. La ampliación de la EDAR se ha considerado necesaria para responder a ese incremento del caudal y mejorar la gestión de los lodos.
| Aspecto | Dato |
|---|---|
| Incremento del agua recibida | 25% más que hace sólo cinco años |
| Volumen medio diario depurado | 12.000 metros cúbicos de agua |
| Capacidad de la antigua tolva | 15 metros cúbicos |
| Capacidad de la nueva tolva | 35 metros cúbicos |
Sustitución de la tolva de almacenamiento de fangos
Chiclana Natural procedió a la sustitución de la tolva de almacenamiento de fangos de la Estación Depuradora de Aguas Residuales (EDAR) de La Barrosa. El sistema de extracción y almacenamiento de fangos contaba con algunos elementos cuya vida útil había finalizado.
Las necesidades de mejora requirieron la instalación de elementos con mayor capacidad y menor impacto de ruidos y olores en la zona. La antigua tolva funcionaba desde la puesta en marcha de la EDAR de La Barrosa y su antigüedad hacía necesaria su sustitución, ampliando además su capacidad.
El nuevo elemento puede albergar hasta 35 metros cúbicos por los 15 metros cúbicos de la anterior tolva. Esta diferencia permite disponer de una infraestructura de almacenamiento de mayor capacidad y organizar con más margen la evacuación de los fangos deshidratados.
Obras previas y nueva cimentación
Este proyecto complementó a otro realizado con anterioridad, donde se procedió a la eliminación de la losa de hormigón y a la realización de la nueva cimentación que sustenta a la nueva tolva.
En todo el proceso, que contó con una inversión de 50.000 euros, intervinieron tres empresas: Talleres Coronillas, en el cuerpo y la estructura metálica; Jermat, en la obra civil, e Hidráulica del Sur, en calderería y conexiones.
Menos maniobras, olores y tráfico de vehículos
La mejora implica que la evacuación de fangos se puede realizar con vehículos mayores y, por tanto, la frecuencia de retirada se reduce. Esto supone menores maniobras de descarga, menores olores y un menor número de vehículos transitando por la zona, con la consiguiente reducción en los costes del transporte.
También pueden utilizarse camiones con otro tipo de cubierta de mayor estanqueidad, que reduzca la generación de olores. La mayor capacidad de almacenamiento permite concentrar la retirada de fangos y disminuir la frecuencia de las operaciones asociadas.
Renovación del sistema de elevación y llenado
El sistema de elevación de los fangos también se renovó, así como los equipos de alimentación y llenado necesarios para su correcto funcionamiento, entre ellos una nueva bomba de lodos deshidratados.
El actual sistema de elevación de los fangos mediante tornillos se sustituyó por un sistema de bombas tipo mono que, además de asegurar la estanqueidad del llenado, reduce el nivel sonoro de las operaciones correspondientes.
Mejora de la digestión aerobia de lodos
Chiclana Natural inició las obras de mejora de la digestión aerobia de lodos en la Estación Depuradora de Aguas Residuales (EDAR) de La Barrosa. La empresa municipal realizó una inversión de 36.062 euros en esta actuación de un mes de duración, adjudicada a la empresa Hidráulicas del Sur.
Estas obras obedecieron a la necesidad de mejorar la línea de fangos por medio del cambio de bombas y del entramado de tuberías o calderería existentes en el edificio anexo a los digestores. La actuación permite hacer circular una mayor cantidad de lodos y tratarlos de una forma más eficiente, retirándoles una mayor cantidad de materia orgánica.
La circulación de los lodos mejora en dos aspectos claves, como son la aireación para su estabilización y el volumen tratado. El plazo de ejecución de un mes permite que la mejora esté a pleno rendimiento cuando llega la temporada alta estival, que es cuando la EDAR de La Barrosa trabaja a un mayor rendimiento.
Objetivos de la modernización de la línea de fangos
- Mejorar la circulación de los lodos.
- Incrementar la aireación necesaria para su estabilización.
- Aumentar el volumen de lodos tratado.
- Retirar una mayor cantidad de materia orgánica.
- Mejorar el funcionamiento de las bombas y de las tuberías.
- Preparar la instalación para los periodos de mayor rendimiento de la EDAR.
Actuaciones para reducir ruidos y olores
La estación de depuración ha acogido una serie de actuaciones para su modernización que repercuten de manera relevante en el tratamiento de aguas y de lodos, pero también en la reducción de los ruidos propios del funcionamiento de los diferentes procesos.
La sustitución de la tolva de almacenamiento de fangos se realizó a primeros de 2018. A esta actuación se sumaron otras medidas de mitigación del impacto sonoro, llevadas a cabo en actuaciones diferenciadas en dos fases.
Las obras de reducción del ruido se centraron en la sala de digestión y en el proceso de biofiltración, así como en los edificios de pretratamiento, soplantes, extractor principal de desodorización y el edificio de tratamiento terciario.
La nueva tolva y los sistemas de transporte y elevación de fangos también contribuyen a reducir las molestias, al asegurar la estanqueidad del llenado, disminuir las maniobras de retirada y reducir el nivel sonoro de las operaciones correspondientes.
Otras inversiones de modernización
El proceso continuo de mejora de esta EDAR llevó aparejadas, además de la nueva tolva, otras inversiones como la reforma del centro de transformación, con 145.000 euros; la sustitución del generador eléctrico, con una inversión de 16.000 euros; sin olvidar la inversión realizada en insonorización por importe de 82.000 euros.
| Actuación | Inversión |
|---|---|
| Nueva tolva de almacenamiento de fangos | 50.000 euros |
| Mejora de la digestión aerobia de lodos | 36.062 euros |
| Reforma del centro de transformación | 145.000 euros |
| Sustitución del generador eléctrico | 16.000 euros |
| Insonorización | 82.000 euros |
| Conexión de instalaciones para reutilización | 15.131 euros |
Conexión de instalaciones para mejorar la reutilización del agua
La Delegación de Medio Ambiente, a través de Chiclana Natural, puso en marcha una actuación en el Ciclo Integral del Agua con especial repercusión medioambiental en la zona deportiva de Novo Sancti Petri.
La EDAR de La Barrosa acogió obras destinadas a mejorar la calidad de las aguas con las que se riegan los campos de golf. Un segundo objetivo fue el ahorro energético, que se consiguió por la eliminación de uno de los sistemas de bombeo.
La empresa chiclanera Fontanería Al-Andalus comenzó los trabajos, que contaron con una dotación económica de 15.131 euros. Las obras consistieron en la conexión mediante tubería de dos de sus instalaciones de tratamiento.
Por un lado se conectaron las instalaciones que realizan el proceso de depuración biológica de las aguas residuales mediante biofiltración, denominado Biostyr; por otro, las del sistema terciario. El terciario se compone de un sistema de filtración y desinfección para la reutilización de las aguas, a partir del cual se efectúa el bombeo a los campos de golf para su riego.
Ampliación prevista de la EDAR de La Barrosa
Se anunció la futura ampliación de las estaciones depuradoras de aguas residuales de La Barrosa y El Torno. Estas actuaciones permitirán avanzar en soluciones para parte de las zonas del extrarradio que aún carecen de red de alcantarillado.
Ambos proyectos se encontraban en fase de supervisión técnica y las obras se licitarían en cuanto culminasen los trámites administrativos. La ampliación de las depuradoras constituye un paso previo e imprescindible para mejorar los servicios básicos en distintas áreas del municipio.
La ampliación de la EDAR de La Barrosa cuenta con un presupuesto previsto de 37,3 millones de euros, mientras que la actuación en El Torno supera los 46 millones de euros. Ambos proyectos contemplan un plazo de ejecución de 39 meses.
| Proyecto | Presupuesto previsto | Plazo de ejecución |
|---|---|---|
| Ampliación de la EDAR de La Barrosa | 37,3 millones de euros | 39 meses |
| Actuación en la EDAR de El Torno | superará los 46 millones de euros | 39 meses |
Relación con las zonas del extrarradio
La ampliación de las depuradoras se plantea como una actuación necesaria para mejorar los servicios básicos en distintas áreas del municipio y avanzar en soluciones para parte de las zonas del extrarradio que todavía carecen de red de alcantarillado.
La necesidad de aumentar la capacidad también se relaciona con la presión que soportan las dos EDAR en funcionamiento, la de La Barrosa y la de El Torno. La búsqueda de soluciones de saneamiento incluye tanto la ampliación de las instalaciones existentes como la extensión de las redes y la planificación de nuevas infraestructuras.
Antecedentes de ampliación y planificación de una tercera depuradora
En 2009, la EDAR de La Barrosa tenía prácticamente colmatada su capacidad, recibía un 25% más de agua que hacía sólo cinco años y depuraba una media diaria de 12.000 metros cúbicos de agua. Sin embargo, Chiclana Natural no contemplaba para ese año partida económica alguna para su ampliación en sus presupuestos del ejercicio 2009.
En los meses siguientes no se ejecutaría el proyecto de ampliación del que llevaba hablándose varios años y que incluso tenía un coste estimado, según el Plan Director de Infraestructuras, de 6,6 millones de euros.
El Ayuntamiento se encontraba entonces buscando suelo para ubicar en los años posteriores una tercera depuradora en la localidad. La nueva instalación estaría destinada a tratar el agua de las urbanizaciones que se legalizasen y dotasen de servicios públicos en el extrarradio, y vendría a paliar el exceso de carga de las dos EDAR en funcionamiento en aquel momento, la de La Barrosa y la de El Torno.
Obras complementarias en las redes de agua
Chiclana Natural sí ejecutaría en cambio en los meses siguientes diferentes obras para la modernización de las redes de agua potable, recogida de pluviales y fecales.
Las actuaciones incluían la construcción de varias estaciones de bombeo y la instalación de nuevas canalizaciones en zonas como El Marquesado, carretera de Medina, El Pilar o Majadillas.
Chiclana Natural tenía en 2009 un presupuesto total de 33,3 millones de euros, en los que se incluía una partida de 6,5 millones para inversiones propiamente dichas, aunque todavía sin definir.
Importancia ambiental y vecinal
Las obras de modernización tienen una dimensión ambiental porque mejoran el tratamiento de las aguas residuales, favorecen la reutilización del agua depurada y permiten un tratamiento más eficiente de los lodos.
También tienen una dimensión vecinal, ya que la reducción de ruidos y olores disminuye el impacto de la actividad de la depuradora en el entorno. La sustitución de equipos antiguos, la mejora de la estanqueidad y la reducción de las operaciones de retirada de fangos forman parte de las medidas orientadas a ese objetivo.
La modernización de la EDAR de La Barrosa se integra así en una estrategia más amplia de mejora continua de los sistemas de depuración, con actuaciones sobre la línea de aguas, la línea de fangos, los equipos eléctricos, la insonorización y las instalaciones destinadas a la reutilización.
