En el proceso de desmineralización o desionización, las resinas eliminan casi por completo los cationes y los aniones del agua. El intercambio iónico es una tecnología de purificación que elimina iones disueltos -calcio, magnesio, sodio, cloruros y otros- mediante resinas sintéticas.
La desmineralización combina resinas catiónicas y aniónicas para producir agua de baja conductividad, adecuada para la generación de vapor, la fabricación de alimentos, la producción farmacéutica, los laboratorios, los semiconductores y las calderas de alta presión.
¿Qué es la desmineralización por intercambio iónico?
Las resinas de intercambio iónico son materiales poliméricos con grupos funcionales cargados capaces de intercambiar iones disueltos en el agua por otros iones fijados en la resina. Gracias a esta reacción reversible y selectiva, se emplean ampliamente en ablandamiento, desmineralización, producción de agua ultrapura, pulido de calderas, remoción de nitratos y metales pesados, así como en el tratamiento de efluentes industriales de baja salinidad.
La característica de la resina a intercambio iónico es el de eliminar las sustancias salinas ácidas y básicas disueltas en el agua y constituye, desde un punto de vista químico, iones con átomos dotados de carga eléctrica. Actualmente si empleamos como resina de intercambio iónico preferentemente sustancias orgánicas, constituyen un polímero reticular que presenta la función ácida para los grupos más carboxílicos o sulfúricos y para el intercambio de ion átomo de hidrógeno del grupo ácido con cationes, o función básica capaz de intercambiar los aniones.
En un proceso de intercambio iónico, el agua atraviesa un lecho de pequeñas esferas de resina. Los iones presentes en el agua, por ejemplo calcio, magnesio, sulfatos y nitratos, son atraídos a los sitios activos de la resina y, a cambio, la resina libera otros iones, como sodio, hidrógeno, hidróxido o cloruro, según el tipo.
La reacción mantiene la electroneutralidad y es reversible, lo que permite regenerar la resina con una solución química que restituye su forma activa.
Principio químico del proceso
El proceso de desmineralización intercambia los cationes de todas las sales de calcio, magnesio, sodio y otros cationes metálicos por iones H+, liberando sus correspondientes ácidos. Posteriormente, los ácidos se eliminan mediante resinas aniónicas apropiadas.
Las resinas catiónicas intercambian cationes como Ca²⁺, Mg²⁺, Na⁺ y Fe²⁺. En la desmineralización se suministran normalmente en forma hidrógeno, mientras que en los suavizadores se utilizan habitualmente en forma sodio.
Las resinas aniónicas intercambian aniones como Cl⁻, SO₄²⁻, NO₃⁻, HCO₃⁻ y sílice, como HSiO₃⁻ en condiciones adecuadas. La combinación de ambas etapas permite eliminar prácticamente todos los iones disueltos del agua.
Según una fuente técnica, la selectividad de las resinas depende de la valencia y el tamaño del ion.
Etapas de la desmineralización
Intercambio catiónico
El agua de alimentación atraviesa primero un lecho de resina catiónica. Los cationes disueltos, como calcio, magnesio, sodio y otros metales, son retenidos por la resina y sustituidos por iones H+.
Como resultado, las sales presentes en el agua se transforman en los ácidos correspondientes. El proceso está determinado por la composición del agua de alimentación, la configuración del equipo, las cantidades y los tipos de resinas usadas, así como sus regenerantes y la calidad requerida para el efluente.
Eliminación de aniones
El agua pasa posteriormente por una resina aniónica. Esta resina retiene los aniones procedentes de los ácidos formados en la etapa catiónica y libera iones OH⁻.
Los iones H+ y OH⁻ se combinan para formar agua, reduciendo de manera significativa la concentración de sales y la conductividad del efluente.
Desgasificación intermedia
En ocasiones, y dependiendo del diseño, se puede instalar un desgasificador antes de la resina aniónica fuerte para eliminar el dióxido de carbono y, en consecuencia, reducir el consumo químico de NaOH.
Pulido final
Cuando se requiere una calidad superior, el agua desmineralizada pasa por un lecho mixto. El lecho mixto contiene una mezcla íntima de resina catiónica y aniónica en un mismo recipiente para lograr un pulido final de alta pureza, con baja conductividad y baja sílice.
Los lechos mixtos se utilizan típicamente después de trenes de ósmosis inversa o de una desmineralización en dos lechos.
Configuraciones de los sistemas desmineralizadores
La operación de desmineralización puede hacerse mediante un proceso secuencial catión-anión, con lechos simples o lechos estratificados, o mediante una mezcla de resinas catiónicas y aniónicas en lechos mixtos.
| Configuración | Características principales |
|---|---|
| Lecho catiónico-aniónico | El agua atraviesa primero la resina catiónica y después la resina aniónica. |
| Lechos estratificados | Las resinas se organizan en capas dentro del sistema según el diseño del equipo. |
| Lecho mixto | Mezcla íntima de resinas catiónicas y aniónicas para el pulido final de alta pureza. |
| Ósmosis inversa más resinas | La ósmosis inversa reduce la carga salina y las resinas pulen el agua hasta calidades ultrapuras. |
| Ósmosis inversa más EDI | La combinación ofrece un equilibrio entre consumo químico, estabilidad y calidad del agua. |
Tipos principales de resinas
Resinas catiónicas de ácido fuerte
Las resinas de ácido fuerte funcionan en un amplio rango de pH y constituyen la base del ablandamiento y de la desmineralización industrial.
En la desmineralización se utilizan en forma hidrógeno para sustituir los cationes del agua por H+. En el ablandamiento se utilizan en forma sodio para sustituir calcio y magnesio por sodio.
Resinas catiónicas de ácido débil
Las resinas de ácido débil presentan alta capacidad frente a la dureza asociada a bicarbonatos. Se utilizan en tándem antes de las resinas de ácido fuerte para reducir el consumo de regenerante en aguas con alta alcalinidad.
Resinas aniónicas de base fuerte
Las resinas de base fuerte eliminan aniones fuertes y débiles. Son necesarias para lograr agua con conductividad muy baja en los sistemas de desmineralización completa.
Resinas aniónicas de base débil
Las resinas de base débil son eficaces contra ácidos minerales libres y ácidos orgánicos. Suelen colocarse antes de una resina de base fuerte para reducir el consumo de producto químico y protegerla frente al ensuciamiento orgánico.
Lechos mixtos
Los lechos mixtos combinan resina catiónica y aniónica en un mismo recipiente. Esta configuración proporciona un pulido final de alta pureza y permite obtener baja conductividad y baja concentración de sílice.
Resinas selectivas y quelantes
Las resinas selectivas o quelantes están formuladas para presentar una afinidad elevada hacia iones específicos, como metales pesados, arsénico, boro y nitratos.
Son útiles en el tratamiento de efluentes industriales tóxicos o para cumplir límites de potabilidad, por ejemplo mediante resinas aniónicas selectivas para nitrato.
Funcionamiento durante el servicio
Un sistema típico opera en ciclos. Durante el servicio, el agua fluye a través de la resina en su forma activa y los iones objetivo se intercambian hasta agotar la capacidad.
La capacidad de intercambio se mide en equivalentes por litro de resina y depende del tipo de resina y de las condiciones de operación. La capacidad útil también está condicionada por la calidad del agua de alimentación y por la carga iónica esperada en cada ciclo.
Cuando la resina se aproxima al agotamiento, aumenta la concentración de los iones que deberían ser retenidos en el agua tratada. Por esta razón, el sistema debe regenerarse antes de que la calidad del efluente supere el límite establecido.
Regeneración de las resinas
La regeneración de lecho es el proceso de restaurar la capacidad de intercambio de la resina. El proceso es reversible y repetible múltiples ciclos hasta que la degradación de la resina justifique su reemplazo.
En un ciclo típico, se invierte el flujo, se inyecta la solución regenerante, se enjuaga el lecho y se retorna al servicio. Una regeneración eficiente minimiza el consumo de químicos y el volumen de efluentes.
- Retro-lavado: según el diseño, expande el lecho y remueve los sólidos atrapados.
- Regeneración química: desplaza los iones retenidos y restaura los sitios funcionales.
- Enjuague lento: permite que el regenerante atraviese el lecho y complete la reacción.
- Enjuague rápido: elimina el regenerante residual antes de volver al servicio.
En la regeneración de las resinas catiónicas se usa normalmente H2SO4 o HCl, y en las resinas aniónicas se usa sosa cáustica, NaOH.

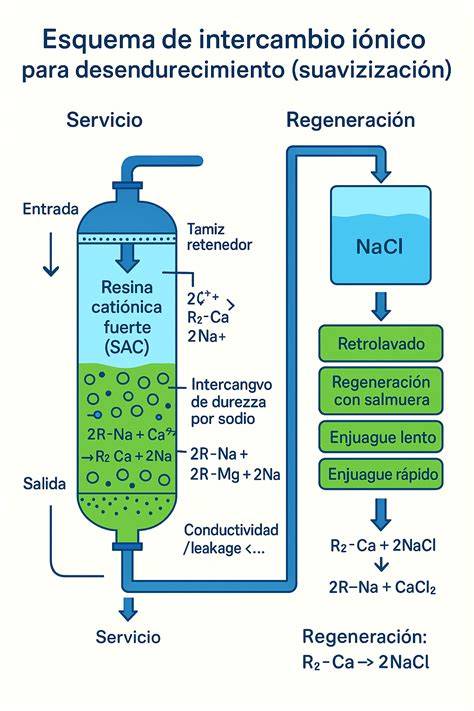

En los suavizadores, la regeneración se realiza habitualmente con NaCl. La salmuera desplaza los iones de dureza retenidos y devuelve la resina a su forma sódica.
| Tipo de resina | Forma de operación | Regenerante habitual |
|---|---|---|
| Catiónica para desmineralización | Forma hidrógeno | H2SO4 o HCl |
| Aniónica para desmineralización | Forma hidróxido | NaOH |
| Catiónica para ablandamiento | Forma sodio | NaCl |
| Lecho mixto | Mezcla de resinas catiónica y aniónica | Ácido y sosa cáustica |
Desmineralización y ablandamiento: diferencias
El ablandamiento elimina principalmente calcio y magnesio para reducir la dureza del agua. Las resinas catiónicas en forma sodio sustituyen el calcio y el magnesio, formadores de cal, por sodio, evitando incrustaciones en calderas, intercambiadores y circuitos industriales.
La desmineralización, en cambio, elimina prácticamente todos los cationes y aniones disueltos. Para ello combina una etapa catiónica en forma hidrógeno con una etapa aniónica en forma hidróxido.
El intercambio iónico puede reducir la dureza del agua hasta en un 99.9%. Sin embargo, un suavizador no elimina necesariamente todas las sales disueltas, ya que su objetivo principal es controlar la dureza.
Aplicaciones de la desmineralización
Calderas y generación de vapor
La desmineralización produce agua de baja conductividad para calderas de alta presión y sistemas de generación de vapor. La reducción de sales disminuye el riesgo de incrustaciones y ayuda a proteger las superficies de transferencia térmica.
Un sistema de intercambio iónico bien diseñado extiende la vida útil de calderas y tuberías.
Industria farmacéutica
La combinación de etapas catiónicas, aniónicas y, cuando es necesario, de lecho mixto permite obtener agua de alta pureza para procesos farmacéuticos.
Industria alimentaria y de bebidas
Las resinas se emplean en procesos de purificación para garantizar calidad y sabor consistentes, como en la purificación de jarabes en plantas de bebidas, donde exigen certificación de grado alimentario.
Laboratorios y semiconductores
La desmineralización y la desionización producen agua ultrapura para laboratorios, fabricación de semiconductores y procesos que requieren un control estricto de la conductividad y de la sílice.
Pulido después de ósmosis inversa
En trenes avanzados, la ósmosis inversa reduce la carga salina y las resinas, en lecho mixto o en módulos EDI, pulen el agua hasta calidades ultrapuras; esto reduce el consumo químico y mejora la estabilidad.
Eliminación selectiva de contaminantes
Las resinas aniónicas selectivas retienen nitratos con alta eficiencia. La operación se asemeja a la de un suavizador y puede remover más del 90% si se diseña y regenera correctamente.
Las resinas especiales también capturan metales pesados y aniones tóxicos en efluentes industriales. Entre los contaminantes que pueden tratarse se encuentran plomo, cadmio, arsénico y mercurio.
Producción de agua potable
Las resinas de intercambio iónico pueden emplearse en la producción de agua potable cuando el diseño, los materiales y la operación cumplen las normativas sanitarias correspondientes.
Las resinas utilizadas deben ser de grado alimenticio si el agua se destina a procesos que involucran contacto con alimentos.
Factores que afectan la eficiencia
Elegir una resina y dimensionar el sistema no es una decisión única para todas las instalaciones. La selección depende de la composición del agua, la calidad objetivo y las condiciones de operación.
- Calidad del agua de entrada: la dureza, la alcalinidad, los sólidos disueltos totales, los sulfatos, los nitratos y la materia orgánica determinan la química de intercambio y la capacidad útil.
- Objetivo de calidad de salida: el agua ablandada, desmineralizada o ultrapura requiere secuencias de resinas diferentes.
- Tipo de resina: las resinas de gel y las macroporosas presentan características distintas frente al ensuciamiento y a la operación.
- Dosis de regenerante: un exceso o un defecto afecta la capacidad y el consumo químico.
- Capacidad y carga iónica: la carga esperada por ciclo determina el volumen de resina necesario y la frecuencia de regeneración.
- Pretratamiento: la filtración, la decloración y la remoción de materia orgánica protegen la resina frente a oxidantes y ensuciamiento.
- Disponibilidad de regenerantes: la sal, el ácido y la sosa influyen en el coste operativo y en la seguridad.
- Gestión de efluentes: la regeneración genera salmuera, ácidos o soluciones alcalinas que deben manejarse adecuadamente.
Una mayor dureza del agua requiere regeneraciones más frecuentes. La regeneración adecuada mantiene la eficiencia del sistema y prolonga la vida útil de las resinas.
En aguas residuales de mayor salinidad, el volumen de resina requerido y la cantidad de regenerante pueden volver poco rentable el intercambio iónico.
Componentes de un sistema de resinas
La resina está colocada al interior de un tanque ahulado dotado de una o más placas drenantes sobre las cuales están instaladas las boquillas filtrantes.
El sistema está dotado de instrumentación, válvulas automáticas y de un software de supervisión y control que provee el lavado y la regeneración periódica de la resina, con solución ácida o básica a título controlado.
El diseño puede incorporar recipientes independientes para las resinas catiónicas y aniónicas, un tanque de mezcla para el lecho mixto, equipos de dosificación química, sistemas de enjuague y dispositivos para controlar caudal, presión y conductividad.
Ventajas y limitaciones
Ventajas
- Alta eficiencia para eliminar iones específicos.
- Sistemas compactos.
- Operación automatizable.
- Resinas regenerables.
- Aplicación en múltiples industrias.
- Posibilidad de producir agua de muy baja conductividad.
- Capacidad de seleccionar contaminantes concretos mediante resinas especiales.
- Compatibilidad con ósmosis inversa y EDI.
Limitaciones
- Capacidad finita frente a aguas muy salinas.
- Necesidad de grandes volúmenes de resina y regenerante cuando la carga iónica es elevada.
- Sensibilidad al cloro libre y a otros oxidantes.
- Sensibilidad a la temperatura y al ensuciamiento orgánico.
- Necesidad de gestionar los efluentes de regeneración, como salmuera y soluciones ácidas o alcalinas.
- Dependencia de un pretratamiento adecuado para evitar pérdida de capacidad y aumento de presión.
Señales de agotamiento y mantenimiento
La fuga de dureza después de un suavizador indica que la resina catiónica está agotada o que existe canalización en el lecho.
El aumento de conductividad o de sílice después de la desmineralización señala agotamiento de la resina aniónica.
Un diferencial de presión elevado sugiere incrustación o ensuciamiento particulado y requiere retrolavado.
La caída de rendimiento después de varias regeneraciones puede deberse a regeneración insuficiente, oxidación o ensuciamiento orgánico; es necesario revisar la química, los caudales y la secuencia de lavado.
El control periódico de la conductividad, la dureza residual, la sílice, la presión diferencial y el comportamiento de los ciclos permite identificar el agotamiento antes de que afecte al proceso.
Intercambio iónico frente a otras tecnologías
El ablandamiento previo a calderas o a ósmosis inversa reduce las incrustaciones y mejora la eficiencia de las membranas.
Frente a la ósmosis inversa, las resinas pueden lograr agua con una concentración muy baja de iones, pero requieren productos químicos de regeneración. La ósmosis inversa reduce masivamente la carga iónica con menor consumo químico.
La combinación de ósmosis inversa con resinas o EDI ofrece un equilibrio entre coste, pureza y estabilidad operativa.
En efluentes con metales o nitratos en concentraciones traza, el intercambio iónico selectivo puede utilizarse como etapa de pulido.
Selección y dimensionamiento del sistema
Antes de especificar un sistema, es necesario recopilar un análisis completo del agua, incluidos cationes, aniones, sólidos disueltos totales, pH, alcalinidad, sílice y oxidantes.
- Uso final del agua: proceso, caldera, laboratorio o consumo humano.
- Calidad objetivo: dureza residual, conductividad, límite de NO₃⁻ y concentración de metales.
- Disponibilidad y manejo de regenerantes: sal, ácido y sosa.
- Contención y tratamiento de los efluentes de regeneración.
- Espacio disponible.
- Caudales de servicio y de regeneración.
- Nivel de automatización requerido.
Con estos datos, se determina el caudal de servicio, la cantidad de resina, la frecuencia de regeneración y la estrategia de pretratamiento para maximizar la vida útil del sistema.
Normativa y calidad del agua tratada
En Colombia, el intercambio iónico agua debe cumplir con los parámetros del RAS, Reglamento Técnico del Sector de Agua Potable y Saneamiento Básico, y las normas de calidad para uso industrial.
Las resinas destinadas a procesos con contacto con alimentos deben cumplir los requisitos correspondientes al grado alimentario. La calidad del agua tratada debe verificarse según el uso final y los parámetros establecidos para cada aplicación.
Cómo es una Ósmosis Inversa Industrial 🏭💧
La desmineralización por resinas de intercambio iónico es una tecnología versátil para obtener agua con baja concentración de sales, controlar la conductividad y proteger equipos industriales. Su rendimiento depende de la selección correcta de las resinas, el pretratamiento del agua, el dimensionamiento del sistema y la optimización de los ciclos de regeneración.
