El filtro AstralPool Vesubio está formado por una cuba de poliéster y fibra de vidrio, una tapa roscada, juntas de estanqueidad, manómetro, purga de aire, difusor, brazos colectores, conexiones hidráulicas y elementos de soporte. Identificar cada pieza por su número de despiece facilita las tareas de revisión, mantenimiento y sustitución de componentes deteriorados.
AstralPool empezó a comercializar el filtro Vesubio en 2002 bajo la denominación de filtro Volcano. En 2008 se cambió su nombre por Vesubio, pero comparten las mismas medidas y por lo tanto los mismos repuestos. Los recambios más habituales son:
- Manómetro
- Junta tórica de la tapa
- Tapa roscada
- Aro de la tapa
- Llave
Características generales del filtro Vesubio
EL filtro Vesubio son filtros de arena para piscinas de alto rendimiento diseñados tanto para instalaciones privadas como públicas. Fabricados mediante inyección de resina y fibra de vidrio, ofrecen una resistencia estructural, durabilidad y resistencia a la corrosión excepcionales.
Los filtros Astralpool Vesubio están construidos con proyección simultánea resina de poliéster y fibra de vidrio. La gama Vesubio está diseñada para llegar tanto al sector de la piscina privada como de la piscina pública, con una amplia variedad de tamaños.
Diseñados para entornos exigentes, los filtros de piscina Vesubio funcionan a una presión máxima de trabajo de 2,5 bar y son compatibles tanto con medios filtrantes de arena como de vidrio. Esta flexibilidad garantiza una filtración eficiente del agua y una excelente claridad para una amplia variedad de tamaños de piscina.

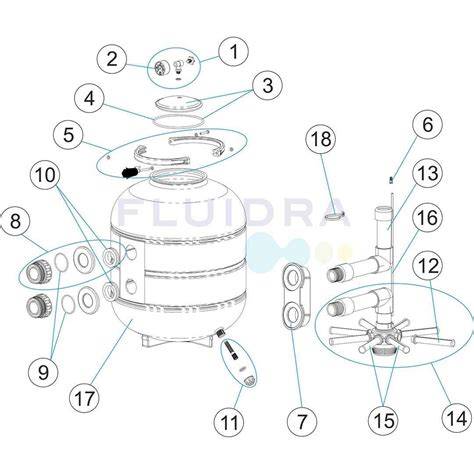

Elementos principales del despiece
N.º 1: tapa del filtro
La tapa roscada permite cerrar la parte superior de la cuba y acceder al interior del filtro cuando es necesario revisar el lecho filtrante, los componentes internos o el sistema de distribución.
Cada unidad cuenta con una tapa roscada fijada con tornillos de alta resistencia y una abertura superior de Ø210 mm para facilitar el acceso y mantenimiento. También están disponibles modelos más grandes (Ø1050 mm y Ø1200 mm) con boca superior de Ø400 mm para facilitar el mantenimiento en sistemas de alta capacidad.
La tapa original del filtro Vesubio / Volcano AstralPool corresponde a la referencia 4404260201.
N.º 2: junta de la tapa
La junta de la tapa garantiza la estanqueidad entre la tapa y la cuba del filtro. Una junta envejecida, deformada o dañada puede provocar pérdidas de agua y dificultar el mantenimiento de la presión de trabajo.
La junta original de la tapa del filtro Vesubio / Volcano AstralPool corresponde a la referencia 4404260202.
N.º 4: manómetro
El manómetro permite controlar la presión interna del filtro y comprobar la evolución del grado de obstrucción del medio filtrante. Es uno de los recambios más vendidos de este filtro.
El manómetro original es de ⅛" y 3 kg/cm², y es compatible con diversos filtros de la marca AstralPool (Cantabric, Aster, Berlín, Atlas, Vesubio, UVE, etc.). Su referencia es 4404010103.
N.º 5: aro de la tapa
El aro de la tapa forma parte del conjunto de cierre superior y contribuye a mantener correctamente posicionada la tapa sobre la cuba del filtro.
El recambio original del aro tapa completo del filtro Vesubio / Volcano AstralPool corresponde a la referencia 4404260205.
N.º 7: brazos colectores
Los brazos colectores se encuentran en la zona inferior del filtro y reciben el agua después de atravesar el medio filtrante. Su longitud debe corresponder al diámetro y a la configuración interna de la cuba.
El brazo colector de 1" y 110 mm de largo para filtros de la marca AstralPool compatibles se suministra en un kit que incluye 2 unidades. Su referencia es 4404300917.
El brazo colector de 1" y 175 mm de largo para filtros de la marca AstralPool compatibles se suministra en un kit que incluye 2 unidades. Su referencia es 4404300915.
El brazo colector de 1" y 225 mm de largo para filtros de la marca AstralPool compatibles se suministra en un kit que incluye 2 unidades. Su referencia es 4404300916.
El brazo colector de 1" y 265 mm de largo para filtros de la marca AstralPool compatibles se suministra en un kit que incluye 2 unidades. Su referencia es 4404290109.
N.º 8: junta tórica
La junta tórica proporciona estanqueidad en una unión circular del conjunto hidráulico. Antes de instalarla conviene comprobar que la superficie de apoyo está limpia y que la junta no presenta cortes, aplastamientos ni deformaciones.
La junta tórica 255x4 es compatible con diversos filtros AstralPool (Aster, Atlas, Vesubio, UVE, etc.). Su referencia es 4404020116.
N.º 9: racores y conexiones
Las conexiones hidráulicas deben seleccionarse según el diámetro y el modelo de instalación. En el despiece aparecen racores de distintas medidas con sus correspondientes juntas tóricas.
- Racor 1½" y junta para filtros Berlín y UVE de la marca AstralPool: referencia 4404020103.
- Racord 2" con junta tórica para filtros AstralPool compatibles: referencia 4404040112.
- Racord 2½" con junta tórica para filtros AstralPool compatibles: referencia 4404290108.
N.º 12: conjuntos de brazos colectores
Cuando el deterioro afecta a varios colectores, es posible sustituir el conjunto completo en lugar de cambiar únicamente una unidad. La longitud de los brazos debe coincidir con la configuración del filtro.
| Componente | Características | Referencia |
|---|---|---|
| Conjunto brazos colectores | 8 unidades de 1" y 110 mm de largo | 4404010025 |
| Conjunto 12 brazos colectores | 1" y 225 mm de largo | 4404010028 |
| Conjunto brazos colectores | 12 unidades de 1" y 265 mm de largo | 4404010048 |
| Conjunto brazos colectores filtros 900-1050 | Conjunto de 12 unidades | 4404260401 |
| Brazos colectores con alargo | Alargo de 100 mm para brazos colectores de 1", kit de 4 unidades | 4404260419 |
N.º 15 y n.º 16: cono difusor
El cono difusor distribuye el agua en la parte superior del filtro para favorecer un paso uniforme a través del medio filtrante. La medida del cono debe corresponder a la configuración hidráulica instalada.
El cono difusor de Ø 50 mm para filtros de la marca AstralPool compatibles corresponde a la referencia 4404301004.
El cono difusor de Ø 63 mm para filtros de la marca AstralPool compatibles corresponde a la referencia 4404300910.
El cono difusor de Ø 75 mm para filtros de la marca AstralPool compatibles corresponde a la referencia 4404190324.
N.º 17: purga de aire
La purga de aire permite evacuar el aire acumulado dentro del filtro. Este componente es especialmente importante durante la puesta en marcha y las operaciones de mantenimiento.
La purga de aire original para filtros AstralPool corresponde a la referencia 4404040108.
N.º 18: junta tórica de descarga
La junta tórica de descarga asegura la estanqueidad en la salida exterior utilizada durante las operaciones hidráulicas del filtro.
La junta tórica para salida de descarga exterior de filtros Atlas y Vesubio AstralPool corresponde a la referencia 4404180108.
N.º 21: pie del filtro
El pie proporciona apoyo a la cuba y mantiene el filtro en la posición prevista dentro de la instalación.
El pie original corresponde a los filtros AstralPool modelo UVE de Ø350 mm y Vesubio de Ø450 mm. Su referencia es 4404010040.
N.º 22: tubo de purga de aire
El tubo de purga conduce el aire hacia el punto de evacuación correspondiente dentro del filtro.
El tubo con purga de aire de 670 mm para filtros AstralPool compatibles corresponde a la referencia 4404301003.
N.º 23: llave de la tapa
La llave facilita el montaje y desmontaje de la tapa roscada del filtro. Debe utilizarse de forma adecuada para evitar daños en la tapa o en sus elementos de cierre.
La llave para tapa del filtro Vesubio / UVE con tapa roscada de la marca AstralPool corresponde a la referencia 4404190004.
Relación de recambios del filtro Vesubio
| Número | Recambio | Referencia |
|---|---|---|
| 1 | Tapa filtro Vesubio Volcano AstralPool | 4404260201 |
| 2 | Junta tapa filtro Vesubio Volcano AstralPool | 4404260202 |
| 4 | Manómetro ⅛" 3 kg/cm² | 4404010103 |
| 5 | Aro tapa completo | 4404260205 |
| 7 | Brazo colector 1" 110 mm | 4404300917 |
| 7 | Brazo colector 1" 175 mm | 4404300915 |
| 7 | Brazo colector 1" 225 mm | 4404300916 |
| 7 | Brazo colector 1" 265 mm | 4404290109 |
| 8 | Junta tórica 255x4 | 4404020116 |
| 9 | Racor 1½" y junta | 4404020103 |
| 9 | Racord 2" con junta | 4404040112 |
| 9 | Racord 2½" con junta | 4404290108 |
| 12 | Conjunto de 8 brazos colectores 1" y 110 mm | 4404010025 |
| 12 | Conjunto de 12 brazos colectores 1" y 225 mm | 4404010028 |
| 12 | Conjunto de 12 brazos colectores 1" y 265 mm | 4404010048 |
| 12 | Conjunto de brazos colectores para filtros 900-1050 | 4404260401 |
| 12 | Alargos de 100 mm para brazos colectores de 1" | 4404260419 |
| 15 y 16 | Cono difusor Ø 50 mm | 4404301004 |
| 16 | Cono difusor Ø 63 mm | 4404300910 |
| 16 | Cono difusor Ø 75 mm | 4404190324 |
| 17 | Purga de aire | 4404040108 |
| 18 | Junta tórica de descarga | 4404180108 |
| 21 | Pie filtro UVE Ø350 / Vesubio Ø450 | 4404010040 |
| 22 | Tubo de purga de aire 670 mm | 4404301003 |
| 23 | Llave tapa filtro Vesubio UVE | 4404190004 |
Válvula selectora y funciones hidráulicas
La válvula selectora manual AstralPool Serie Classic Lateral con enlaces a filtro dispone de seis vías para realizar diversas funciones en un circuito hidráulico: filtración, vaciado, cerrado, lavado, recirculación y enjuague del filtro.
La válvula selectora New Generation Lateral AstralPool para filtros y depuradoras de piscina, en versión con enlaces a filtro (racordaje incluido), dispone de 6 funciones: filtración, vaciado, cerrado, lavado, recirculación y enjuague. Disponible en 1½" y 2".
La válvula selectora AstralPool Classic Plus lateral con conexiones al filtro dispone de 6 vías: filtración, vaciado, cerrado, lavado, recirculación y enjuague. Nuevo diseño con tornillos, mayor fiabilidad y con un mejor rendimiento hidráulico.
Es compatible con los modelos AstralPool Classic (con tornillos) y New Generation (cierre bayoneta). Disponible en 1½" y 2".
Cómo funciona ✅ la VÁLVULA SELECTORA de tu PISCINA💦 (selector de 6 vías)
Compatibilidad entre Vesubio y Volcano
El filtro Vesubio y el filtro Volcano comparten las mismas medidas y por lo tanto los mismos repuestos. Esta equivalencia permite identificar piezas mediante cualquiera de las dos denominaciones, siempre que el componente corresponda a la configuración concreta del filtro.
La identificación debe realizarse comprobando el número del despiece, las dimensiones, el diámetro de las conexiones y la longitud de los brazos colectores. Las referencias de los recambios permiten distinguir componentes exteriormente similares pero destinados a configuraciones diferentes.
Presión, mantenimiento y sustitución de componentes
Una solución robusta y fiable para un tratamiento eficiente del agua en piscinas en instalaciones residenciales, comerciales y públicas. Un mantenimiento correcto es sinónimo de rendimiento.
Renueva los elementos en mal estado y alarga la vida útil de tu depuradora Astralpool Vesubio. La sustitución de juntas, tapas, manómetros, purgas, racores o brazos colectores debe realizarse con piezas compatibles con la configuración del equipo.
La presión máxima de trabajo de los filtros de piscina Vesubio es de 2,5 bar. El manómetro permite controlar esta presión y detectar cambios en el funcionamiento del sistema.
La tapa, la junta de la tapa, el aro, el manómetro y la llave son los componentes externos que se revisan con mayor frecuencia. Los brazos colectores, el difusor, la purga de aire y el tubo de purga forman parte de los elementos internos y de distribución del agua.
