Un purificador de agua doméstico de ósmosis inversa está formado por varias etapas que trabajan de manera coordinada: prefiltros, bomba de refuerzo, membrana semipermeable, postfiltro, tanque de almacenamiento, grifo, tuberías, válvulas y elementos de control. Cada componente cumple una función concreta, desde retener sedimentos y eliminar cloro hasta separar bacterias, virus, metales pesados e impurezas disueltas.
La cooperación colaborativa de Componentes del purificador del agua Construye un sistema de tratamiento de agua eficiente y estable. Cada componente juega un papel indispensable en la Sistema de RO. Desde la filtración inicial del cartucho de prefiltro, hasta la presión de agua necesaria proporcionada por la bomba de refuerzo, la purificación profunda por la membrana de RO y la función de almacenamiento de agua del tanque de almacenamiento, todos los componentes trabajan en estrecha colaboración.
Cómo funciona un purificador de agua por ósmosis inversa
La ósmosis inversa es una tecnología avanzada de purificación que permite obtener agua de alta calidad, ideal para el consumo doméstico. Este sistema funciona a través de filtros y una membrana especial que eliminan el 97% de las impurezas presentes en el agua, garantizando un sabor y seguridad excepcionales.
RO es la abreviatura de Membrana de Osmosis Inversa en inglés. El flujo general de agua es de baja concentración a alta concentración. Una vez que el agua está presurizada, fluirá de alta concentración a baja concentración, lo que también se llama ósmosis inversa.
Dado que el tamaño de los poros de la membrana RO es cinco millonésimas (0,0001 micrones) del cabello, generalmente es invisible a simple vista, y las bacterias y los virus son 5000 veces mayores. Por lo tanto, sólo pueden pasar moléculas de agua, y cualquier otra impureza, iones y metales pesados se descargan de la tubería de aguas residuales, y el agua producida es agua pura.
La ósmosis inversa no solo es aplicable a los sistemas de tratamiento de agua, sino también a otras aplicaciones, que incluyen alimentos y bebidas, energía y energía, desalinización de agua de mar, esterilizador de agua UV, etc.
Despiece general del sistema
Para entender mejor cómo mantener tu sistema de purificación de agua, primero vamos a conocer sus componentes principales:
- Prefiltros de carbón activo. Son tres filtros que eliminan impurezas grandes, cloro y otros contaminantes, protegiendo la membrana semipermeable.
- Membrana semipermeable. Este componente elimina bacterias, virus, metales pesados y otros contaminantes disueltos.
- Postfiltro. Refuerza la limpieza del agua y mejora su sabor antes de llegar al grifo.
El sistema también puede incluir una bomba de refuerzo, un tanque de almacenamiento, válvulas de control, recipientes de presión, tuberías, manómetros, interruptores de presión y elementos de desinfección o monitorización.

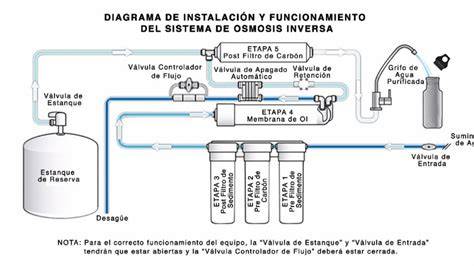

Esquema del recorrido del agua
El agua de entrada atraviesa primero los elementos de prefiltración, después llega a la membrana de ósmosis inversa, pasa al tanque de almacenamiento y finalmente atraviesa el postfiltro antes de salir por el grifo.
El agua bruta fluye bajo presión en el exterior de la membrana o en la cavidad interior para formar un tipo de presión externa y un tipo de presión interna respectivamente.
Prefiltros: primera barrera contra las impurezas
Los prefiltros protegen la membrana principal y reducen la carga contaminante antes de la filtración de alta precisión. Su función es retener sedimentos, partículas, óxido, cloro, olores y otras sustancias que podrían deteriorar prematuramente la membrana de ósmosis inversa.
El principal método de purificación del tratamiento del agua es la tecnología de filtración por membrana, pero el material del filtro auxiliar también es muy importante. Su función es eliminar algunas impurezas del agua a bajo costo y proteger la membrana filtrante principal de alta precisión.
Cartucho de polipropileno
El elemento filtrante de cartucho de PP está fabricado de polipropileno (PP) mediante fusión en caliente y su precisión es de 1 um a 5 um. Es un elemento filtrante con alta eficiencia, baja diferencia de presión, larga vida útil y amplia aplicabilidad.
La detección de contaminantes físicos mayores que el diámetro del orificio del filtro se realiza mediante interceptación logística. El cartucho elimina impurezas particuladas de más de 5 micrones en el agua, como sólidos suspendidos, sedimentos, gusanos de sangre, óxido, coloides y otras sustancias de gran volumen para reducir la turbidez del agua.
Utilice ampliamente el tratamiento de prefiltración de agua pura, alimentos y agua potable; con membrana de ósmosis inversa RO, membrana de nanofiltración, membrana de ultrafiltración, etc. como pretratamiento de prefiltración.
El volumen de agua tratada es generalmente de 5 toneladas y el ciclo de reemplazo es de 3 a 6 meses, dependiendo de la calidad del agua de origen y el consumo de agua.
Carbón activado
El carbón activado para tratamiento de agua generalmente se elabora a partir de cáscaras de coco de alta calidad, se refina mediante una serie de procesos de producción y tiene una apariencia negra. La ventaja es que se desarrolla la estructura de los poros, el área de superficie específica es grande y el rendimiento de adsorción es fuerte.
El área ampliada de los poros del filtro de 1 gramo de carbón activado de cáscara de coco es de aproximadamente 2000 metros cuadrados. La capa reservorio tiene baja resistencia, propiedades químicas estables y fácil regeneración.
La eliminación de cloro residual, diferentes colores, olores, metales pesados y otras sustancias tóxicas y nocivas mediante una capacidad de súper adsorción puede mejorar el sabor del agua.
Es ampliamente utilizado en el proceso de tratamiento de agua pura, alimentos y agua potable; con membrana de nanofiltración, membrana de ósmosis inversa RO, membrana de ultrafiltración, etc. como pretratamiento de prefiltración, etc.
Resina suavizante
Ablandar significa reducir la dureza del agua. El sistema de agua ablandada consta de tres partes: la parte de intercambio iónico, la parte de regeneración de sal y la parte de control.
La tecnología de intercambio iónico es el principio de funcionamiento del sistema de ablandamiento. Su cuerpo principal es una resina de intercambio iónico.
Dado que la dureza del agua está formada y expresada principalmente por calcio y magnesio, las resinas de intercambio catiónico generalmente se utilizan para eliminar Ca2+ y Mg2+ en el agua (los principales componentes de la formación de incrustaciones).
Después del reemplazo, con el aumento de Ca2+ y Mg2+ en la resina, la eficiencia de eliminación de Ca2+ y Mg2+ por la resina disminuye gradualmente. Por lo tanto, cuando el equipo de ablandamiento de agua se utiliza durante un período de tiempo, es necesario regenerar la resina con la parte de regeneración de NaCl con una concentración del 25% para restaurar la eficiencia de la resina y aumentar la vida útil de la resina.
Otros materiales filtrantes auxiliares
Los materiales filtrantes auxiliares incluyen, entre otros: carbón activado, KDF, resina, cartucho de PP, pantalla filtrante de metal, arena de cuarzo, etc. como medios auxiliares de purificación del agua para lograr el propósito de un tratamiento integral.
Los cristales de silicio y fósforo son bolitas vítreas hechas de ingredientes activos como soda, ácido fosfórico, carbonato de calcio, etc., que se cuecen a 1200-1700°C con tecnología de alta temperatura.
Ha desempeñado un papel positivo en la inhibición de incrustaciones y anticorrosión del sistema de agua y en la extensión de la vida útil del equipo.
Membrana semipermeable de ósmosis inversa
La membrana semipermeable es el elemento central del purificador. Después de que los prefiltros reducen la cantidad de sedimentos, cloro y materia orgánica, la membrana recibe el agua a presión y separa las moléculas de agua de gran parte de las sustancias disueltas.
Este componente elimina bacterias, virus, metales pesados y otros contaminantes disueltos. Las impurezas retenidas se evacuan mediante la tubería de aguas residuales, mientras que el agua que atraviesa la membrana pasa a la siguiente etapa del sistema.
Todos los procesos de desalinización de agua de mar y la recuperación y tratamiento de aguas residuales de astronautas utilizan este método, por lo que las membranas de ósmosis inversa también se conocen como de alta tecnología. “riñones artificiales” fuera del cuerpo.
En la actualidad, los campos nacionales y extranjeros, médicos, militares y civiles utilizan membranas RO superiores para la filtración de polímeros.
Diferencias entre UF, NF y RO
Según la precisión de la apertura del filtro de la membrana filtrante y la capacidad de eliminar iones disueltos, las membranas de purificación de agua incluyen cuatro categorías: microfiltración, ultrafiltración, nanofiltración y ósmosis inversa.
Los principales métodos de filtración para agua potable directa son solo tres categorías: ultrafiltración, nanofiltración y ósmosis inversa.
| Tecnología | Función principal | Características |
|---|---|---|
| Ultrafiltración | Elimina bacterias, coloides, materia orgánica y otras impurezas | Precisión de filtración de 0,5-0,01 micrones |
| Nanofiltración | Retiene compuestos orgánicos de pequeño peso molecular e iones de alta valencia | Tamaño de poro de 1 nanómetro |
| Ósmosis inversa | Separa moléculas de agua de iones, metales pesados y otras impurezas disueltas | Tamaño de poro de 0,0001 micrones |
Ultrafiltración
El filamento de membrana de ultrafiltración de fibra hueca tiene un diámetro exterior de 0,5-2,0 mm y un diámetro interior de 0,3-1,4 mm, y la pared del tubo de fibra hueca está cubierta con microporos.
La precisión de filtración es de 0,5-0,01 micrones y el tamaño de los poros puede interceptar el peso molecular del material de varios miles a varios cientos de miles.
La ultrafiltración es un proceso de filtración dinámico. Las sustancias retenidas se pueden eliminar con concentración sin obstruir la superficie de la membrana y puede funcionar de forma continua durante mucho tiempo.
La membrana de ultrafiltración es una de las primeras membranas de separación de polímeros desarrolladas, que puede eliminar bacterias, coloides, materia orgánica y otras impurezas de más de 0,01 micrones.
Nanofiltración
La nanofiltración (Nanofiltración) es una tecnología de separación por membrana entre ultrafiltración y ósmosis inversa. Su límite de peso molecular está en el rango de 80-1000 y el tamaño de poro es de 1 nanómetro, por lo que se llama nanofiltración.
La tecnología de nanofiltración es una tecnología de separación de membranas separada de la tecnología de ósmosis inversa y es la rama de continuación y desarrollo de la tecnología de ósmosis inversa de presión ultrabaja.
Permite “concentración” y desalinización para proceder simultáneamente. Puede maximizar la eliminación de todos los contaminantes del agua y retener la cantidad adecuada de minerales que necesita el cuerpo humano.
Bomba de refuerzo y control de la presión
La bomba de refuerzo proporciona la presión de agua necesaria para que la membrana de ósmosis inversa pueda trabajar correctamente. Su importancia aumenta cuando la presión disponible en la red de suministro no permite que el agua atraviese la membrana con el caudal adecuado.
Desde la filtración inicial del cartucho de prefiltro, hasta la presión de agua necesaria proporcionada por la bomba de refuerzo, la purificación profunda por la membrana de RO y la función de almacenamiento de agua del tanque de almacenamiento, todos los componentes trabajan en estrecha colaboración.
Los interruptores de baja y alta presión de RO controlan las condiciones de funcionamiento del sistema y ayudan a evitar que el equipo trabaje fuera de los límites previstos.
Tanque de almacenamiento
El tanque de almacenamiento conserva el agua producida por la membrana para que esté disponible cuando se abre el grifo. Su función permite disponer de agua purificada sin tener que esperar en cada momento el caudal instantáneo de la membrana.
La función de almacenamiento de agua del tanque de almacenamiento contribuye a mantener un funcionamiento estable a largo plazo y a satisfacer las diversas necesidades de agua para aplicaciones domésticas y comerciales.
Postfiltro y grifo de salida
El postfiltro se localiza normalmente después del tanque de almacenamiento y antes del grifo. Refuerza la limpieza del agua y mejora su sabor antes de que llegue al punto de consumo.
El grifo permite suministrar el agua tratada de forma independiente del resto de la instalación doméstica. Las tuberías conectan los prefiltros, la membrana, el tanque, el postfiltro, el desagüe y el grifo.
Válvulas, conexiones e instrumentos
Las válvulas de control regulan el paso del agua entre las diferentes etapas. Las conexiones y los codos mantienen unidos los tramos de tubería, mientras que las juntas aseguran la estanqueidad de cada unión.
La puesta a punto consiste en una revisión detallada del estado de cada componente, asegurando que los mandos, las juntas y las conexiones estén en perfectas condiciones.
El sistema puede incorporar manómetros con sellos de diafragma, interruptores de nivel de agua, interruptores de presión diferencial, controlador de RO y patines de limpieza de membranas.
Desinfección y monitorización
Además de la filtración mecánica y de la separación por membrana, algunos sistemas incorporan desinfección UV. La lámpara UV puede formar parte de equipos destinados a producir agua de tipo 1 y tipo 2.
La higienización implica desinfectar todas las áreas internas del purificador de agua para eliminar cualquier crecimiento de bacterias o limo. Este proceso debe realizarse con un filtro de desinfección específico.
Los sistemas más avanzados pueden incluir monitorización del agua de suministro, monitorización de COT y monitorización de la intensidad UV.
Función de cada componente
| Componente | Función |
|---|---|
| Cartucho de PP | Retiene sólidos suspendidos, sedimentos, óxido, coloides y partículas grandes. |
| Carbón activado | Reduce cloro residual, olores, colores, metales pesados y algunas sustancias orgánicas. |
| Resina suavizante | Reduce la dureza del agua mediante el intercambio de iones de calcio y magnesio. |
| Bomba de refuerzo | Proporciona la presión de agua necesaria para la membrana de ósmosis inversa. |
| Membrana RO | Elimina gran parte de los contaminantes disueltos, bacterias, virus, metales pesados e iones. |
| Tanque | Almacena el agua purificada hasta que se necesita. |
| Postfiltro | Refuerza la limpieza y mejora el sabor antes del grifo. |
| Válvulas | Controlan el recorrido y las condiciones del agua dentro del equipo. |
| Juntas y conexiones | Mantienen la estanqueidad y evitan fugas. |
| Controlador e instrumentos | Supervisan la presión, el nivel, el caudal y otros parámetros de funcionamiento. |
Mantenimiento de los componentes
Sin embargo, para que el equipo funcione correctamente y se mantenga en óptimas condiciones, es crucial realizar un mantenimiento adecuado.
Periodicidad de sustitución
Cada componente de un sistema de ósmosis inversa tiene un tiempo de vida útil que puede variar según el fabricante y la calidad del agua.
| Componente | Plazo aproximado |
|---|---|
| Prefiltros | Cambiar cada 6-12 meses. |
| Postfiltro | Reemplazar anualmente. |
| Membrana semipermeable | Sustituir cada 3 años o antes si se percibe una disminución en la calidad del agua. |
El volumen de agua tratada es generalmente de 5 toneladas y el ciclo de reemplazo es de 3 a 6 meses, dependiendo de la calidad del agua de origen y el consumo de agua.
Cambio de prefiltros y postfiltro
- Cierre de llaves. Antes de cambiar los filtros, es fundamental cerrar la llave de paso del tanque acumulador y la llave de agua del aparato para evitar fugas.
- Desenroscar y extraer. Con una llave especial (suministrada con el equipo), desenrosca las carcasas de los filtros. Retira los filtros viejos y reemplázalos por los nuevos.
- Instalación del postfiltro. Localizado en la parte superior, este filtro debe instalarse siguiendo el flujo correcto del agua, indicado por una flecha.
- Conexiones. Coloca teflón en la conexión de la TE, enrosca el codo del filtro nuevo, y asegúrate de conectar las tuberías en el orden adecuado.
Reemplazo de la membrana
Para cambiar la membrana, desconecta cuidadosamente las conexiones. Es importante recordar el orden de las conexiones para asegurar un funcionamiento correcto.
La membrana requiere especial cuidado porque es el componente que realiza la separación más exigente del sistema. Los prefiltros deben encontrarse en buenas condiciones para evitar que el cloro y las partículas reduzcan prematuramente su rendimiento.
Higienización y puesta a punto
Además del cambio de filtros y membrana, es necesario realizar una higienización completa y una puesta a punto del sistema.
Estas intervenciones prolongan la vida útil del sistema y evitan problemas de funcionamiento.
Inspección de fugas
Es importante revisar el sistema periódicamente en busca de fugas o goteos en las juntas y conexiones. Las fugas pueden reducir la eficacia del equipo y, con el tiempo, dañar otras partes del sistema.
Realizar una inspección mensual permite detectar cualquier problema de forma temprana.
Relación entre la calidad del agua y el mantenimiento
La vida útil de los filtros y de la membrana depende de la calidad del agua de entrada, del consumo y de las condiciones de presión y temperatura.
El intervalo de temperatura de funcionamiento puede situarse entre 2°C y 35°C, mientras que la presión de funcionamiento puede variar de 1 a 6 bar o de 2 a 6 bar según la configuración del sistema.
La monitorización del agua de suministro permite conocer las condiciones del agua que entra en el equipo y facilita la detección de cambios que pueden afectar a los filtros o a la membrana.
Purificadores de agua para distintas aplicaciones
Los sistemas de purificación de agua pueden producir agua de tipo 1, tipo 2 o tipo 3, según el nivel de tratamiento y las características requeridas para cada uso.
El agua de tipo 1 y 2 puede utilizarse en HPLC, GC-MS, AAS, ICP-MS, cromatografía de intercambio iónico, análisis de COT, fotometría, medios microbiológicos y reactivos, histología, ELISA, RIA.
El agua de suministro para dispositivos de laboratorio, como autoclaves, lavadoras de vidrio, baños de agua, humidificadores, etc., puede requerir una configuración de purificación diferente.
El agua de suministro para sistema de purificación de agua ultrapura, aclarado de instrumental de vidrio y recipientes de laboratorio, agua de suministro para humidificadores, autoclaves y lavavajillas puede obtenerse mediante sistemas de ósmosis inversa diseñados para agua de tipo 3.
Qué no debe confundirse con un purificador de agua
El purificador de aire tiene un único principio de funcionamiento. El aire puesto en movimiento por el ventilador pasa a través de un sistema de filtros y el aire purificado sale al exterior.
En la mayoría de los purificadores de aire del mercado, el aire contaminado se aspira por la parte lateral o trasera del purificador de aire, y el aire filtrado se libera por la parte superior.
Los prefiltros de un purificador de aire retienen polvo y pelos, el filtro de carbono absorbe compuestos orgánicos volátiles y olores, y el filtro HEPA detiene los contaminantes más pequeños.
Estos elementos pertenecen a equipos de tratamiento del aire y no forman parte del despiece hidráulico de un purificador de agua por ósmosis inversa.

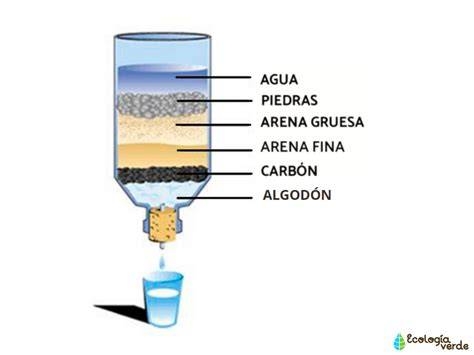

Filtro de agua casero y límites de su función
Un filtro de agua casero puede fabricarse con un recipiente de plástico transparente, algodón natural o polifill, carbón activado en polvo, arena fina, arena gruesa, grava, un colador y un recipiente hondo de plástico o cristal.
Para fabricar tu filtro de agua casero, empieza por cortar el recipiente de plástico transparente por la parte superior creando una tapa que se pueda abrir y cerrar. Coloca la boca de la botella con su tapa hacia abajo.
Rellena el interior de la botella con capas de algodón o polifill en el fondo y luego el carbón activado en la parte superior. Si decides sustituir el carbón activado por arena y grava, debes colocarlas en el siguiente orden, de abajo hacia arriba: algodón, arena fina, arena gruesa y grava.
Comienza a verter el agua a ser filtrada por el colador. Permite que la misma comience a traspasar las distintas capas de carbón activado y algodón.
Cierra la tapa superior cortada y deja reposar el agua por lo menos 15 minutos. Deja el filtro de agua casero siempre en posición vertical.
Al finalizar el tiempo requerido, abre la boca de la botella de la parte inferior y deja que el agua ya filtrada se deposite en el recipiente hondo de plástico o cristal.
Un filtro casero puede mejorar el sabor y retener parte de las partículas, pero no equivale a un sistema de ósmosis inversa con membrana semipermeable, control de presión, desagüe y mantenimiento programado.
Señales de revisión o sustitución
- Disminución de la calidad del agua.
- Cambios de sabor u olor.
- Reducción del caudal en el grifo.
- Goteos en juntas y conexiones.
- Acumulación de sedimentos en las carcasas.
- Funcionamiento irregular de la bomba.
- Avisos de cambio de filtros o lecturas anómalas en los instrumentos de monitorización.
Las fugas pueden reducir la eficacia del equipo y, con el tiempo, dañar otras partes del sistema. La revisión periódica permite localizar las causas antes de que afecten a la membrana, al tanque o a las conexiones.
¿QUE ES LA OSMOSIS INVERSA? CÓMO FUNCIONA LA OSMOSIS INVERSA? SISTEMA DE FILTRACIÓN DE AGUA RO/OI
tags: #despiece #purificador #agua
