En una instalación fotovoltaica aislada, los paneles capturan la energía y las baterías la almacenan. Pero, ¿quién gestiona ese flujo? El regulador de carga solar.
Este dispositivo protege tus baterías de sobrecargas o descargas profundas y optimiza la cantidad de energía que cosechas de tus paneles. Cuando se amplía una instalación, combinar dos reguladores puede ser una solución práctica, pero la configuración debe respetar la compatibilidad de los equipos, las características de los paneles y los límites del banco de baterías.

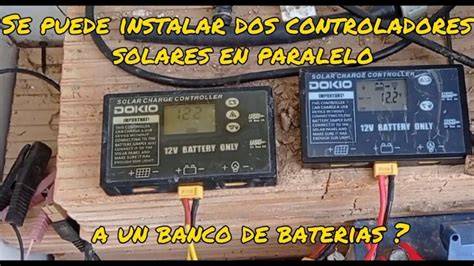

¿Se pueden conectar dos reguladores en paralelo?
Sí, los controladores de carga solar pueden conectarse en paralelo, pero la capacidad de comunicación es fundamental para asegurar que puedan funcionar juntos con la coordinación y sincronización adecuadas.
Los controladores de carga en paralelo permiten que varios controladores trabajen simultáneamente, aumentando la capacidad total de carga.
La configuración en paralelo permite el uso de diferentes tamaños o marcas de paneles solares, adaptándose a configuraciones diversas.
A medida que crecen las necesidades energéticas, se pueden añadir fácilmente paneles solares adicionales al sistema sin necesidad de una revisión completa.
En caso de una falla en un controlador de carga, los demás continúan operando de forma independiente.
Condiciones básicas para conectar dos reguladores
Confirma la capacidad de conexión en paralelo
Asegúrate de que tu controlador de carga solar soporte conexión en paralelo. Consulta las especificaciones del dispositivo para verificar esta capacidad.
La posibilidad de conectar dos reguladores al mismo banco no implica necesariamente que ambos puedan coordinar sus etapas de carga. Cuando los equipos son distintos, pueden medir de forma diferente la tensión de la batería y aplicar criterios distintos para bulk, absorción, flotación o ecualización.
Utiliza arreglos solares separados
Conecta cada controlador a un arreglo solar separado. Evita conectar un solo arreglo solar a múltiples controladores simultáneamente.
Esta separación permite que cada regulador gestione su propio campo fotovoltaico. También facilita el uso de paneles con diferentes potencias, tensiones o tecnologías, siempre que cada entrada respete las especificaciones del regulador correspondiente.
Conecta ambos equipos al mismo banco de baterías
Conecta todos los controladores al mismo banco de baterías a través del interruptor.
La conexión común al banco permite que los dos reguladores aporten energía a las mismas baterías. La batería debe poder aceptar de forma segura la corriente combinada de ambos equipos.
Gestiona la corriente de carga
Como la corriente de carga aumenta con controladores en paralelo, revisa las especificaciones del fabricante de la batería. Asegúrate de que la batería pueda manejar la corriente de carga combinada de forma segura.
Elegir un regulador demasiado pequeño puede quemar el equipo o limitar tu producción, desperdiciando la inversión en paneles.
Procedimiento general de conexión
La conexión debe realizarse respetando el manual de cada regulador y el orden recomendado por el fabricante.
- Confirma que los reguladores admiten funcionamiento en paralelo.
- Conecta cada controlador a su propio arreglo solar.
- Usando cables de comunicación especializados, establece conexiones entre los controladores extrayendo los cables rojo y negro del puerto de comunicación de cada controlador.
- Conecta todos los controladores al mismo banco de baterías a través del interruptor.
- Comprueba la polaridad, la sección de los cables y la corriente máxima admisible.
- El controlador con el valor de código de comunicación más bajo será el maestro.
Cuando existe comunicación entre los dispositivos, el regulador maestro puede coordinar el funcionamiento del conjunto. Si los equipos no disponen de un sistema de comunicación compatible, deben configurarse con especial cuidado para evitar que uno interprete incorrectamente la tensión aplicada por el otro.
Regulador maestro y regulador de apoyo
Lo que dicen este distribuidor y el amigo mjrosg es cierto. Pero hay una forma fácil de evitar pelea entre los reguladores:
Si uno de los reguladores es el "master" y controla la mayor parte de las placas (70%-90%), que defina la absorción, la flotación y la ecualización.
El otro, con un 10%-30% de las placas, que solo actúe de apoyo en los modos bulk y absorción.
Esta estrategia reduce la posibilidad de que dos reguladores con comportamientos diferentes intenten controlar simultáneamente las mismas etapas de carga.
| Función | Regulador principal | Regulador de apoyo |
|---|---|---|
| Proporción aproximada de placas | 70%-90% | 10%-30% |
| Absorción | La define | Actúa como apoyo |
| Flotación | La define | No debe asumir el control principal |
| Ecualización | La define | No debe asumir el control principal |
| Bulk | Principal | Apoyo |
¿MPPT o PWM?
Antes de coger la calculadora, debes saber qué tecnología de regulador necesitas.
Reguladores PWM
Los reguladores PWM (Modulación por Ancho de Pulsos) son más antiguos y económicos.
Funcionan como un interruptor que «corta» la energía cuando la batería está llena.
Su gran limitación es que obligan a los paneles a trabajar al voltaje de la batería, desperdiciando gran parte de la potencia que el panel podría generar.
Solo se recomiendan para sistemas muy pequeños y básicos.
Reguladores MPPT
Los reguladores MPPT (Seguidor del Punto de Máxima Potencia) son la tecnología moderna y el estándar de la industria.
Un MPPT es un convertidor inteligente que «desacopla» el voltaje de los paneles del de las baterías.
Permite que los paneles trabajen a su voltaje óptimo y transforma esa energía eficientemente al voltaje de la batería.
Un regulador MPPT puede cosechar hasta un 30% más de energía que un PWM, especialmente en días nublados o fríos.
La elección entre PWM y MPPT es especialmente importante al combinar paneles de 60 y 72 células, o al instalar paneles que trabajan a una tensión superior a la del banco de baterías.
Ejemplo de ampliación con paneles de 60 y 72 células
Tienes un sistema a 24V y tienes 4 placas de 160Wp de 72 células (Impp = 4.4A) y 2 placas de 240Wp de 60 células (Impp = 8A), total 1120Wp.
Y tienes un regulador Xantrex C-40. Supongo que este Xantrex es PWM, correcto?
Las cuatro placas de 72 células
Conectando las 4 placas de 72c en paralelo te funciona perfectamente.
Las placas producen a una tensión entre 36V y 30V, dependiendo de las circunstancias, con una intensidad de 4 x 4.4A = 17.6A.
En la salida del PWM tienes estos amperios a la tensión de la batería, unos 26V como media.
Obtienes 17.6A x 26V = 460W, todo bien.
Las dos placas de 60 células con PWM
Si conectas solo las 2 placas de 60c en paralelo al Xantrex o a otro regulador PWM cualquiera, la tensión de entrada puede bajar hasta 25V, si las placas están calientes.
Esto no basta para cargar correctamente a baterías de 24V.
Por esta razón no sirven las placas de 60c para sistema de 24V con regulador PWM.
Las seis placas en paralelo con PWM
Si conectas las 6 placas en paralelo al Xantrex, las de 60c obligarán a las de 72c a bajar a su tensión, como si todas fueran de 60c.
Esto no funciona con regulador PWM.
Strings de dos placas en serie
Tu idea es hacer strings de 2 placas en serie.
Serían 2 strings de 144c y un string de 120c, conectados en paralelo.
Otra vez, los strings de 144c estarán obligados a producir a la tensión del de 120c, entre 50V y 60V.
No sé si el Xantrex acepta tensiones tan altas, pero no lo creo.
Pero aún si los aceptara, no te serviría, porque perderías la mitad de potencia.
A la salida del regulador tendrías 2 x 4.4A + 1 x 8A = 17A, más o menos.
Estos 17A a la tensión media de la batería, unos 26V, son solo 440W.
Es decir, de 1120Wp en placa, solo obtendrías 440W.
Sería menos potencia de la que tienes ahora, con las 4 placas de 72c.
Olvídalo.
Uso de un regulador MPPT
Lo que necesitas, es un regulador MPPT.
Este te convierte los 17A a 55V de la entrada (935W) en 36A a 26V en la salida (también 935W).
Obtienes 935W de tus placas, como ya había dicho en mi post anterior.
Combinación de placas de distinta tensión
Entiendo que conectar las placas del mismo voltaje pero con distinta potencia en paralelo a un solo regulador de mayor potencia podría dar problemas de rendimiento.
Esto no es correcto.
Si las placas que tienes de 160Wp y las nuevas de 240Wp realmente son "de 24V", es decir, de 72 células, y tienen la misma tensión Vmpp, se pueden conectar todas a un solo regulador, evitando problemas.
En caso que el Xantrex C40 que tienes fuera MPPT, podrías usarlo igual, perderías muy poco de la potencia en placa.
Esto sería genial, si todas las placas son de 72 células o todas de 60 células.
Pero combinando los dos tipos de placa, pierdes potencia, que en parte se recupera por el mayor rendimiento del MPPT.
Para la combinación de placas, lo que cuenta es Isc, Voc, Impp y Vmpp.
Habría que ver si se trata de células de la misma tecnología y del mismo tamaño.
Dos configuraciones posibles con reguladores separados
Opción 1: un regulador para cada tipo de panel
Las de 72c van al Xantrex que tienes y las de 60c a un MPPT, los dos reguladores en paralelo al mismo banco de baterías.
Del Xantrex, suponiendo que es PWM, sacarás unos 0.85 x 640W = 540W y del MPPT unos 0.95 x 480W = 460W, total 1000W.
Y te bastaría un regulador MPPT de 480W / 24V = 20A.
Opción 2: todas las placas a un mismo MPPT
Si conectas todas las placas a un mismo MPPT, harás strings de 2 placas en serie.
Si conectas estos 3 strings en paralelo a un regulador MPPT, todos los strings trabajarán a 60V.
Es decir, los strings de 72c solo darán 60/74 x 640W = 520W.
En total obtendrás 0.95 x (520+480) = 950W.
Los dos efectos contrarios se compensan bastante.
Pero con la opción 1 sacarías un 5% más de potencia.
Con la opción 2 necesitarías un regulador MPPT de 1000W / 24V = 42A, que supuestamente sería más caro.
| Configuración | Resultado indicado | Regulador |
|---|---|---|
| Opción 1 | 0.85 x 640W = 540W y 0.95 x 480W = 460W, total 1000W | 480W / 24V = 20A |
| Opción 2 | 0.95 x (520+480) = 950W | 1000W / 24V = 42A |
Strings mixtos en un único MPPT
Cada string consiste de dos placas de 72c en paralelo, conectadas en serie con una placa de 60c.
Cada string tendrá Impp = 8A y Vmpp = 30V + 35V = 65V, más o menos.
Esta opción es la mejor de todas: Consigues más de 1000W máximo.
No son opciones ideales, pero es lo que se puede hacer, combinando placas de 72c y de 60c.
Por qué es necesario revisar las curvas eléctricas
Para la combinación de placas, lo que cuenta es Isc, Voc, Impp y Vmpp.
En funcionamiento normal de los paneles, los diodos bypass no actúan.
Los diodos bypass sólo actúan en caso de que una o varias celdas queden sombreadas y la célula o serie correspondiente quede polarizada inversamente y para evitar la avalancha térmica.
Entonces según tu razonamiento esa serie tendría una potencia superior a 480W (240*2), concretamente su potencia sería de 525W unos 45W más de los que yo pienso que tendría.
Eso supone que según esos cálculos no hay limitación por la placa de menor potencia.
Los "80W restantes" no están en ninguna parte, porque nunca se han generado.
Las placas de 72 células tienen una potencia nominal de 160Wp.
Pueden generar 160W a pleno sol y en sus condiciones óptimas, que son Vmpp e Impp.
Cada placa de 72 células genera 18W menos de su potencia nominal.
Como son 4 placas de estas, en total "faltan" 4 x 18W = 72W.
Estos 72W nunca se han generado, no hay que disiparlos con resistencias o diodos.
Dimensionamiento del regulador
Por suerte, dimensionar un regulador de carga es un proceso lógico que se basa en dos variables críticas: el voltaje y la intensidad.
Para calcular tu regulador necesitas conocer 3 datos de tu sistema y 2 de tus paneles, que encontrarás en su ficha técnica:
- Voltaje del Banco de Baterías: 12V, 24V o 48V.
- Voltaje de Circuito Abierto (Voc) del panel.
- Corriente de Cortocircuito (Isc) del panel.
- Potencia total de los paneles.
- Configuración de conexión: series y paralelos.
Cálculo del voltaje máximo
Esta es la regla de oro: El voltaje total de los paneles NUNCA debe superar el voltaje máximo de entrada del regulador.
Los reguladores MPPT tienen límites de voltaje de entrada, como 100V, 150V o 250V.
Para calcular el voltaje de tu sistema, debes saber cómo conectarás los paneles:
- Paneles en Serie: Los voltajes (Voc) se suman.
- Paneles en Paralelo: El voltaje (Voc) no se suma, se mantiene el de un solo panel.
El Voc de un panel se mide a 25°C, pero el voltaje sube cuando hace frío.
Siempre debemos aplicar un factor de seguridad o usar los coeficientes de temperatura y asegurarnos de que el Voc total de la serie sea, como mínimo, un 15-20% inferior al máximo del regulador.
Ejemplo: 3 paneles con 40V Voc = 120V.
Necesitarías un regulador que soporte al menos 150V; el de 100V se quemaría.
Cálculo de la intensidad de carga
El segundo número de un regulador es su corriente de salida máxima, por ejemplo 150/70A.
Este número indica cuánta corriente puede enviar de forma segura a tus baterías.
Para calcularlo, usamos la potencia total de tus paneles y el voltaje de tus baterías:
Intensidad de Carga (A) = Potencia Total de Paneles (Wp) / Voltaje de Baterías (V)
Ejemplo: Tienes 8 paneles de 450Wp (Total = 3600Wp) y un sistema de baterías a 48V.
Cálculo: 3600 Wp / 48V = 75A.
Resultado: Necesitarías un regulador que maneje al menos 75A.
El modelo ideal sería el siguiente escalón disponible, por ejemplo 85A o 100A, como un Victron SmartSolar 250/85.
Precauciones antes de poner en servicio la instalación
- Verifica que cada regulador admita la conexión en paralelo.
- Comprueba que cada arreglo solar sea compatible con su regulador.
- Revisa el Voc máximo de cada serie, especialmente a baja temperatura.
- Comprueba la corriente total que puede recibir la batería.
- Usa un interruptor y cables adecuados para la corriente prevista.
- Comprueba la polaridad antes de cerrar el circuito.
- Configura correctamente las tensiones de absorción, flotación y ecualización.
- Si los equipos son diferentes, asigna una función principal a uno de ellos y limita el otro a apoyo.
Se pueden conectar dos controladores solares a la misma batería?
Elección entre uno y dos reguladores
Con un solo regulador siempre que aguante los amperios que den las placas no vas a tener problema.
Y mejor uno que dos.
Un solo regulador puede simplificar la coordinación y evitar diferencias de medición entre equipos. Dos reguladores pueden ser convenientes cuando los paneles son diferentes, cuando se necesita ampliar la potencia progresivamente o cuando se desea mantener separados dos arreglos solares.
La configuración en paralelo permite aprovechar equipos existentes, pero solo después de verificar la compatibilidad de los reguladores, las características eléctricas de los paneles y la capacidad de carga de las baterías.
