Un filtro de arena es un tipo de sistema de filtración de agua comúnmente utilizado en piscinas, acuarios y aplicaciones industriales. El filtro de arena es un aparato que realiza una labor muy importante en la piscina: limpia el agua llevándola al depósito que tiene donde se encuentra la arena en el interior para filtrarla.
En una instalación sin válvula selectora, el circuito debe organizarse mediante tuberías, llaves de paso y derivaciones que permitan dirigir el agua durante la filtración, el lavado y el enjuague. La bomba, el depósito y las válvulas trabajan de forma coordinada.
Elementos principales del circuito
Para entender el sistema de filtración, es clave conocer sus piezas esenciales. Los elementos habituales son:
- Skimmers.
- Sumidero o fondo.
- Toma del limpiafondos.
- Bomba de filtración.
- Filtro de arena.
- Desagüe.
- Boquilla de impulsión o retorno.
- Llaves de paso y derivaciones.
- Manómetro.
Los únicos elementos visibles son los skimmers, el sumidero o fondo y la toma del limpiafondos, ya que son las vías de entrada del agua al sistema de filtración.
La bomba de filtración es el dispositivo que se encarga de hacer circular el agua. La bomba toma el agua a través del skimmer y la envía hacia el filtro de arena.
Cada skimmer se instala justo por debajo del nivel superficial del agua. Capturan los elementos flotantes antes de que lleguen al filtro.
Esquema básico de montaje
El recorrido de filtración debe seguir este orden:
- El agua sale de la piscina por el skimmer, el sumidero o fondo y la toma del limpiafondos.
- Las líneas de aspiración se unen antes de la entrada de la bomba.
- La bomba aspira el agua y la impulsa hacia el depósito del filtro.
- El agua entra en la parte superior del depósito.
- El agua atraviesa el lecho de arena de arriba a abajo.
- El agua filtrada sale por la parte inferior del depósito.
- La tubería de salida conduce el agua hacia las boquillas de impulsión o retorno.
- Las líneas de lavado se conectan a una salida independiente hacia el desagüe.
La bomba aspira el agua a través de los skimmers y la impulsa hacia el filtro. En el esquema de un filtro de arena, el recorrido del agua es siempre el mismo. El líquido desciende a través de la arena, que atrapa todos los restos no deseados.
Al cruzar la arena para piscinas, las impurezas y partículas quedan retenidas. Este ciclo se repite sin interrupción mientras la bomba está en marcha.
Montaje sin válvula selectora
La válvula selectora permite modificar la dirección del flujo de manera sencilla. En una instalación sin selector, esas funciones deben realizarse mediante llaves independientes y una disposición adecuada de las tuberías.
La línea de aspiración puede dividirse en varias ramas:
- Conducto del skimmer.
- Conducto del sumidero o fondo.
- Conducto de la toma del limpiafondos.
Las correspondientes a sumidero de fondo y skimmers deben permanecer abiertas durante el funcionamiento. Lo más importante que debe saber el propietario de una piscina sobre las llaves de la depuradora es el significado de su posición. Si la llave está en una postura paralela a la tubería, significa que está abierta, mientras que si está en posición perpendicular significa que la tubería está cerrada.
La impulsión de la bomba debe conectarse al filtro mediante tuberías flexibles. Desde el filtro se instala una salida para el agua filtrada hacia el retorno de la piscina y otra salida para las operaciones de lavado hacia el desagüe.
Instalación de la bomba: Conéctala a la válvula usando tuberías flexibles. Conexión de tuberías: Une la línea de aspiración del skimmer y el desagüe hacia la bomba.
Antes del primer uso, llena el tanque con los kilos de arena que indica el fabricante.
Distribución recomendada de las llaves
| Zona del circuito | Función de la llave | Situación durante la filtración |
|---|---|---|
| Skimmer | Entrada de agua superficial | Abierta |
| Sumidero o fondo | Entrada de agua del fondo | Abierta |
| Toma del limpiafondos | Entrada para la limpieza del vaso | Según la operación |
| Retorno | Regreso del agua filtrada a la piscina | Abierta |
| Desagüe | Salida del agua sucia | Cerrada durante la filtración |
No debes dejar las llaves de aspiración (skimmer, limpiafondos y fondo) cerradas cuando la depuradora está encendida, puesto que en este caso la bomba aspira vacío en vez de agua.
Como su propio nombre indica se utiliza para cerrar el paso del agua del filtro a la bomba. utiliza para poder abrir el prefiltro de la bomba para proceder a su limpieza.
Funcionamiento durante la filtración

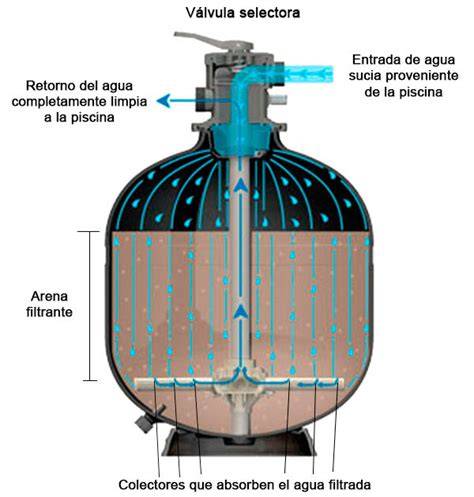

La función principal del filtro de arena es la filtración. En esta posición, el motor toma agua de la piscina a través del skimmer y la dirige hacia el depósito de arena desde la parte superior.
El agua atraviesa el filtro de arriba a abajo, atrapando impurezas y partículas de suciedad en la arena antes de regresar a la piscina a través del tubo difusor.
El componente principal de un filtro de arena es el tanque, que generalmente está hecho de fibra de vidrio o metal y contiene un lecho de arena especialmente clasificada.
El corazón de un filtro de arena es el propio medio filtrante, que suele estar compuesto de arena especialmente clasificada. El tamaño y tipo de arena utilizada puede variar según la aplicación específica.
Cuando el agua ingresa al filtro de arena, fluye hacia abajo a través del lecho de arena. Al hacerlo, partículas más grandes, como escombros, suciedad y materia orgánica, quedan atrapadas en los espacios entre los granos de arena.
La naturaleza graduada del lecho de arena garantiza que las partículas más grandes queden atrapadas cerca de la superficie, mientras que las partículas más pequeñas penetran más profundamente en el lecho antes de ser capturadas.
La granulometría del material filtrante es clave en todo el proceso de filtración. Tanto la arena como el vidrio ecofiltrante evitan que la suciedad se escape.
Velocidad de filtración recomendada: Lo ideal son unos 40 m³/h por m².
El agua pasa constantemente por el filtro de la piscina, eliminando contaminantes. Un correcto mantenimiento del filtro de arena de piscina exige que el equipo funcione un mínimo de cuatro horas al día.
Así lograrás depurar por completo todo el volumen de agua de tu instalación. El caudal necesario siempre depende del tamaño de tu piscina.
Por ejemplo: una instalación de 30 m³ requiere unos 5 m³/h para renovar su volumen de agua en seis horas.
En verano, lo ideal es que el filtro ronde las ocho horas de funcionamiento.
Cómo realizar el retrolavado sin selector
La suciedad retenida por la arena no desaparece por sí sola y debe eliminarse. Para lograr esto, se utiliza la posición de contralavado.
En una instalación sin válvula selectora, el retrolavado se realiza cerrando y abriendo manualmente las llaves correspondientes para invertir el sentido del agua y dirigirla al desagüe.
Antes de modificar la configuración del circuito, apaga la bomba. Siempre hay que apagar la depuradora antes de hacer cualquier cambio, puesto que nunca se debe manipular una llave mientras la depuradora está encendida.
El retrolavado debe realizarse cuando el manómetro de su piscina o sistema de filtración de agua indique un aumento de presión de aproximadamente 8 a 10 libras por pulgada cuadrada (psi) por encima del nivel operativo normal.
Durante el funcionamiento es conveniente observar periódicamente el manómetro, el cual nos indica el grado de saturación de filtro. Cuando la presión alcance 1,35 Kgs/cm2.
El procedimiento general es el siguiente:
- Apagar la bomba.
- Cerrar las llaves que conducen el agua hacia las boquillas de retorno.
- Abrir la línea de desagüe.
- Abrir las llaves necesarias para invertir el flujo a través del filtro.
- Comprobar que la salida del desagüe está preparada para recibir el agua sucia.
- Encender la bomba durante el tiempo establecido.
- Apagar la bomba antes de restablecer la configuración de filtración.
En esta posición, el motor toma agua de la piscina y la dirige de abajo hacia arriba a través del tubo difusor, lo que provoca que el agua fluya en sentido opuesto al de la filtración.
Esto libera la suciedad atrapada en la arena y la expulsa a través de la salida de desagüe (WASTE).
Este proceso debe realizarse cuando la presión en el manómetro aumenta o el filtro devuelva agua sucia a la piscina, con una duración de 2 a 5 minutos, dependiendo del tamaño del filtro.
- Efectuar esta maniobra durante 2-3 minutos aproximadamente. Con esta operación se habrá vertido al desagüe toda la suciedad que obstruía en el filtro.
Enjuague después del lavado
El enjuague sigue el contralavado y tiene la misma circulación del agua que la posición de filtrado. Sin embargo, en lugar de volver el agua a la piscina, se dirige hacia afuera a través de la salida de desagüe.
En un circuito sin selector, el enjuague requiere cerrar la configuración de retrolavado y restablecer el sentido normal del flujo, manteniendo abierta la salida hacia el desagüe durante unos segundos.
Este proceso se realiza después de hacer el lavado. Sirve para limpiar las tuberías de los restos de suciedad que puedan haber quedado.
Hay que tener en cuenta que durante el mismo se verterán al desagüe unos cuantos litros.
Después del enjuague, apaga la bomba, cierra el desagüe, abre el retorno a la piscina y devuelve las llaves a la posición de filtración.
Posiciones equivalentes en una instalación con selector

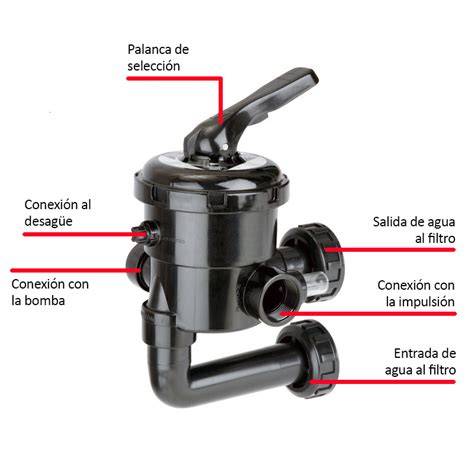

El filtro de arena está equipado con un cabezal de varias vías, por lo general 5 o 6, tiene diversas funciones clave: filtración, contralavado, enjuague, recirculación, vaciado y cierre.
En un montaje sin selector, estas funciones no se eligen girando una maneta, sino mediante un conjunto de llaves y tuberías.
| Función | Recorrido del agua |
|---|---|
| Filtración | La bomba impulsa el agua por la parte superior del filtro y el agua limpia vuelve a la piscina. |
| Contralavado | El agua atraviesa el lecho de abajo hacia arriba y sale al desagüe. |
| Enjuague | El agua circula en el sentido de filtración y sale al desagüe. |
| Recirculación | El agua entra y sale de la piscina sin pasar por la arena. |
| Vaciado | El agua se dirige directamente al desagüe sin pasar por el depósito de arena. |
| Cerrado | Todas las vías de la válvula quedan bloqueadas. |
1. La función principal del filtro de arena es la filtración. En esta posición, el motor toma agua de la piscina a través del skimmer y la dirige hacia el depósito de arena desde la parte superior.
2. La suciedad retenida por la arena no desaparece por sí sola y debe eliminarse. Para lograr esto, se utiliza la posición de contralavado.
3. El enjuague sigue el contralavado y tiene la misma circulación del agua que la posición de filtrado.
4. En esta función, el agua entra y sale de la piscina sin pasar por la arena.
5. Algunos filtros cuentan también con la función de vaciado. Esto permite vaciar el agua directamente fuera de la piscina.
6. En esta posición cerramos todas las bocas de la válvula.
Precauciones durante el montaje y la operación
Antes de mover la maneta de la válvula selectora, es imprescindible que la bomba esté apagada.
Recuerde parar siempre la bomba antes de cambiar la posición de la válvula selectora. Modificar el flujo con el equipo en marcha puede provocar daños graves.
Recuerda parar siempre la bomba antes de girar la válvula para prevenir averías. Espera a que baje la presión antes de cambiar de posición.
En un sistema sin selector, la misma precaución se aplica a todas las llaves de paso: ninguna debe manipularse mientras la bomba esté funcionando.
No debes dejar las llaves de aspiración cerradas cuando la depuradora está encendida, puesto que en este caso la bomba aspira vacío en vez de agua.
El filtro es conveniente que se instale lo mas próximo a la piscina y medio metro por debajo del nivel del agua. Contra mas alejado este el filtro, mas perdida de potencia de circulación del agua tendremos.
Y el nivel de instalación por debajo del nivel del agua evitara que al equipo le entre aire cada vez que lo paremos.
Instalar una caseta elevada es fundamental para la filtración de la piscina. Colocar el equipo por encima del nivel del agua optimiza el cebado de la bomba.
Estas dos recomendaciones responden a condiciones diferentes: colocar el filtro medio metro por debajo del nivel del agua evita la entrada de aire al detener el equipo, mientras que colocar el equipo por encima del nivel del agua optimiza el cebado de la bomba cuando la instalación está diseñada para trabajar en esas condiciones.
Vaciado y recirculación
En esta posición de la válvula selectora el agua no pasa por el filtro, directamente como sale de la piscina vuelve a por los impulsores.
Esta posición se utiliza para proceder al vaciado de piscinas.
Normalmente como la conexión al desagüe o alcantarilla esta mas alta que el fondo de la piscina, tenemos proceder al vaciado con la bamba.
En una instalación sin selector, el vaciado exige abrir la línea que conduce directamente desde la bomba hacia el desagüe y cerrar el paso hacia el filtro y hacia el retorno de la piscina.
Conviene tener en cuenta que cuando el nivel del agua de la piscina este por debajo de la bomba, si paramos el vaciado, las tuberías se llenaran de aire, con lo cual al volver a proseguir con el vaciado la bomba estará trabajando en vacío.
La recirculación permite que el agua entre y salga de la piscina sin pasar por la arena. Para esta operación se debe establecer una derivación desde la salida de la bomba hacia el retorno, evitando el paso por el depósito filtrante.
Carga y sustitución de la arena
La arena del filtro cada 3 o 4 años.
La labor de sustituir la arena del filtro no es del todo sencilla, y se puede complicar más o menos en función del modelo concreto de su filtro.
En caso que no esté seguro de cómo realizar esta tarea le recomendamos contacte con un profesional.
El procedimiento indicado es:
- Cerrar el paso del agua a través del conducto que sale del skimmer y de la válvula de retorno cerrando todas llaves y poniendo la palanca selectora en posición de ‘CERRADO’.
- Desmontar tapa del filtro.
- Sacar la arena del filtro, puede ayudarse con un cazo.
- Revisar las crepinas, con el filtro una vez vaciado de arena y agua puede desenroscar las crepinas y comprobar en que estado se encuentran.
- Llenar el filtro de arena nueva con la carga específica de su modelo.
- Muy importante taponar la tubería de dentro con algún trapo o plástico.
- Cerrar la tapa del filtro, asegúrese que no queda arena en la junta de la tapa, ya que podría generar escapes de agua.
- En caso que la junta estuviera reseca se puede lubricar con vaselina neutra.
- Abrir el paso de agua e iniciar la secuencia: ‘Enjuague’ durante 30 segundos y luego ‘Lavado’ durante 5 minutos.
Si por ejemplo su piscina es de 48m3, suponemos que el filtro debe ser de alrededor a los 14m3/h.
A continuación le ponemos un ejemplo de cargas de arena en función de la capacidad del filtro.
Mantenimiento periódico
El mantenimiento regular es esencial para garantizar el rendimiento óptimo y la longevidad de los filtros de arena.
- Inspecciones periódicas: realice inspecciones de rutina de su filtro de arena para identificar cualquier problema potencial.
- Verifique si hay fugas, conexiones sueltas o piezas dañadas.
- Limpie el medio filtrante: con el tiempo, los desechos y contaminantes pueden acumularse en el medio filtrante, reduciendo su eficacia.
- Es importante limpiar la arena periódicamente para mantener una filtración adecuada.
- Retrolavado adecuado: el retrolavado es un paso de mantenimiento crucial que ayuda a eliminar las partículas atrapadas del medio filtrante.
- Monitoree los manómetros: la mayoría de los filtros de arena están equipados con manómetros que indican cuándo es el momento de retrolavar.
- Esté atento a estos medidores y realice un retrolavado cuando la presión supere el nivel recomendado.
- Mantenga la química del agua: la química adecuada del agua es esencial para una filtración eficaz y para prevenir problemas como el crecimiento de algas o la formación de incrustaciones en el sistema de filtrado.
- Reemplace piezas rotas o desgastadas: si nota piezas rotas o desgastadas durante las inspecciones, es importante reemplazarlas de inmediato.
- Evite daños químicos: algunos productos químicos utilizados en piscinas o spas pueden ser corrosivos y dañar los componentes internos de un filtro de arena con el tiempo.
- Busque asistencia profesional: si tiene problemas persistentes o no está seguro de cómo solucionar un problema con su filtro de arena, es recomendable buscar asistencia profesional.
La limpieza semanal del cesto y el prefiltro de la bomba es la tarea preventiva más importante.
Revisa el manómetro cada semana -un aumento notable de presión indica que ha llegado la hora de hacer un lavado a contracorriente.
Realiza un buen retrolavado y un breve enjuague posterior.
Te sugiero combinar el filtrado con un lavado regular cuando suba la presión.
Añade floculante para unir las partículas más pequeñas, controla el cloro y haz una limpieza del filtro.
El floculante para piscina actúa agrupando las partículas más finas que escapan al filtro. Esas agrupaciones quedan retenidas con facilidad, lo que aumenta la capacidad del filtro.
Problemas frecuentes
Durante el proceso de retrolavado, es posible que encuentre algunos problemas comunes que pueden obstaculizar su eficacia.
Agua turbia después del contralavado: si el agua permanece turbia incluso después del contralavado, podría indicar un problema con el lecho de arena o un lateral roto en su filtro.
Caída excesiva de presión durante el contralavado: si nota una caída significativa de presión durante el contralavado, podría deberse a una tubería o válvula obstruida o dañada.
Es posible que la junta esté deteriorada.
Si el filtro devuelve agua sucia a la piscina, compruebe la configuración de las llaves, el estado de la junta, el lecho de arena y las crepinas.
Una instalación correcta y un mantenimiento frecuente son la clave para disfrutar de una piscina limpia en todo momento.
