Un filtro bicapa de arena con válvula selectora de seis vías permite filtrar el agua de la piscina, limpiar el material filtrante, enjuagar la arena, recircular el agua, vaciar la piscina y cerrar completamente el circuito. Estas funciones se seleccionan mediante la válvula selectora, que actúa como una llave de paso y permite realizar diferentes operaciones de depuración, limpieza y mantenimiento del tanque.
Antes de mover la maneta de la válvula selectora, es imprescindible que la bomba esté apagada. Cambiar la posición con la bomba en marcha puede dañar tanto la válvula como el motor de la depuradora. En la posición de cerrado, todas las vías de la válvula quedan bloqueadas y no debe existir circulación de agua.

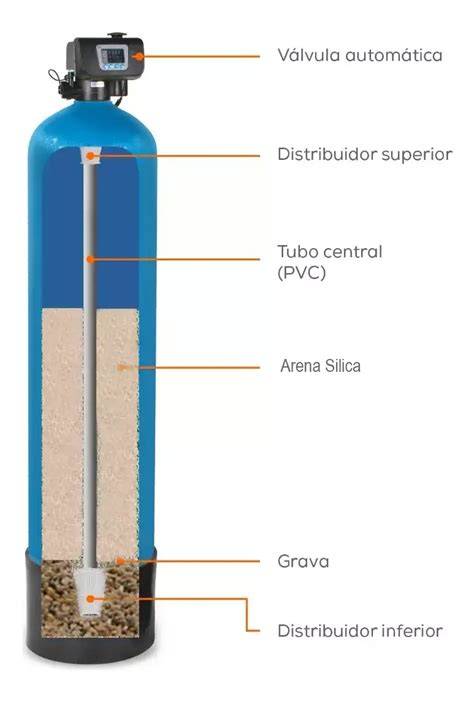

Cómo funciona un filtro bicapa de arena
La arena es un agente que se encuentra en la naturaleza, con gran capacidad de filtración para el agua. Es sin duda la más utilizada para la depuración del agua de piscinas, tanto residenciales, públicas como olímpicas.
Los fabricantes de accesorios para tratamiento y mantenimiento de agua, imitan este proceso de la naturaleza con los filtros de arena. Consistentes en un tanque rellenado con arena con una granulometría de 0,8 a 1,2 mm.
Un filtro bicapa utiliza dos capas de material filtrante, que pueden combinar arena con otro medio, como vidrio activo filtrante o hidroantracita. El filtro se puede usar en monocapa o multicapa combinando grava con arena, vidrio o antracita.
Existen diferentes agentes filtrantes para cargar los filtros de arena para piscinas; Arena de sílex, vidrio activo filtrante o Hidroantracita. Todos ellos capacitados para ofrecer una filtración excelente del agua de su piscina.
El filtro es una parte importante del ciclo de filtración del agua de su piscina. El agua es bombeada a la botella del filtro de arena gracias a la bomba de la piscina y allí empieza la filtración.
Las partículas de suciedad aspiradas se retienen en el filtro y el agua limpia se devuelve a su piscina. En el interior del filtro, el lecho de arena actúa como agente natural de filtración de agua y retiene toda la suciedad.
En la parte inferior del filtro se encuentran unos colectores que absorben el agua libre de suciedad y retornan a la piscina. Este ciclo debe tener una duración general de 4 horas y puede variar según el modelo de filtro.
¿Para qué sirven las seis posiciones de la válvula selectora?
La válvula selectora de un filtro de arena es una llave de paso que hace la función de “bypass” y permite realizar diferentes funciones de depuración del agua de piscina, limpieza y mantenimiento del tanque.
Los filtros de arena se equipan con válvulas selectoras de hasta 6 vías que le permiten seleccionar en cada momento el programa que desea hacer, permitiendo depurar el agua de piscina o mantener el depósito en perfecto estado mediante el lavado y enjuague del mismo.
| Posición | Función principal | Cuándo utilizarla |
|---|---|---|
| Filtración | El agua atraviesa el material filtrante y vuelve limpia a la piscina. | Funcionamiento diario y uso del limpiafondos. |
| Lavado | Invierte el sentido de circulación y expulsa la suciedad al desagüe. | Cuando aumenta la presión o disminuye el caudal. |
| Enjuague | Asienta y limpia el material filtrante después del lavado. | Durante unos segundos después del contralavado. |
| Desagüe | Envía el agua directamente al desagüe sin pasar por el filtro. | Para reducir el nivel o vaciar la piscina. |
| Recirculación | Hace circular el agua sin filtrarla. | Para distribuir productos químicos o alimentar circuitos decorativos. |
| Cerrado | Bloquea todas las vías y detiene la circulación. | Para ciertas tareas de mantenimiento, siempre con la bomba apagada. |
1. Filtración
La filtración es la posición más común y la que se utiliza en el día a día. El agua pasa por el filtro de arena, se limpia y vuelve a la piscina en condiciones óptimas.
Es la función más utilizada para el filtro de arena que en periodos de 4 horas aproximadamente hace circular todo el volumen de agua de la piscina para eliminar la suciedad. Es la posición estándar de funcionamiento de la piscina.
También se emplea al conectar el limpiafondos manual o hidráulico. Las válvulas del colector de aspiración deben estar abiertas para los skimmers, semiabiertas para el fondo o sumidero y cerradas para el limpiafondos.
El correcto funcionamiento de este sistema requiere periodos de 4 horas diarias seguidas de circulación y depuración del agua. Para conocer que filtro necesita su piscina es necesario saber que volumen de agua dispone; Ej. capacidad de filtración de 10 m3/h x 4 horas = piscina de 40 m3.
2. Lavado o contralavado
El lavado sirve para limpiar el propio filtro de arena. Durante este proceso, el agua circula en sentido inverso y expulsa la suciedad acumulada hacia el desagüe.
Esta función invierte la circulación del agua de abajo hacia arriba para limpiar el filtro de arena cuando se ha acumulado gran cantidad de residuos, permite reutilizar la arena nuevamente.
El lavado elimina restos de suciedad incrustados en la arena filtrante. Se recomienda cuando se nota una pérdida de caudal o una presión elevada en el manómetro.
Controlaremos regularmente la presion que nos indica el manómetro, cuando llegue a 2 kgs. veremos que el caudal que sale por los impulsores se reduce, es el momento de hacer un lavado del filtro de arena.
A tener en cuenta que si el equipo trabaja mucho tiempo en con mas de 2 kgs. de presión, ademas de obtener un menor rendimiento, la bomba realiza un sobre esfuerzo, con lo que reducimos su vida util.
Para realizar el lavado del filtro de arena, las válvulas del colector de aspiración deberán estar, igual que para la filtración, es decir: abierta para los skimmers, semiabierta para el fondo o sumidero y cerrada para el limpiafondos.
La válvula selectora estará en posición de lavado. Pondremos el motor en marcha, así se invierte el sentido de la corriente del agua, para que la suciedad se desprenda de la superficie filtrante y es expulsada por el desagüe.
Normalmente entre 2 y 3 minutos, hasta que el agua en el visor salga completamente limpia. Esta operación dura aproximadamente unos 3 minutos, y se puede comprobar la misma mediante la ventana que esta en la válvula selectora.
El lavado depende del uso de la piscina, pero suele hacerse cada 7-10 días en temporada alta o cuando la presión suba demasiado.
Cómo y cuándo hacer lavado y enjuague de arenas
3. Enjuague
Después del lavado, es necesario enjuagar la arena para que vuelva a asentarse. Si no lo hacemos, parte de la arena podría acabar dentro de la piscina.
Después de la función del “Lavado” permite limpiar y nivelar la arena dentro del tanque para volver a funcionar y mantener la presión de filtrado correctamente.
El enjuague se utiliza después del lavado durante unos segundos. Evita que restos de arena pasen al agua limpia.
4. Recirculación
En la posición de recirculación, el agua circula directamente hacia la piscina sin pasar por el filtro. No filtra el agua, solo la hace circular.
Permite circular el agua de la piscina sin necesidad de filtrar, se puede utilizar cuando se aplica tratamientos de cloro o desinfección.
También es útil cuando quieres distribuir un producto químico rápidamente por toda la piscina. Es ideal para fuentes, cascadas o circuitos decorativos.
5. Desagüe o vaciado
Con esta función, el agua de la piscina se dirige al desagüe directamente, sin pasar por el filtro de arena. Es la opción a elegir cuando necesitas reducir el nivel del agua o vaciarla por completo.
Esta función permite graduar el nivel del agua de su piscina, bajando o subiendo el nivel hasta el punto deseado, así como vaciar o volver a llenar completamente la piscina.
El vaciado resulta útil tras lluvias intensas para bajar el nivel del agua. También permite vaciar totalmente la piscina en casos necesarios.
No conviene abusar de la función de vaciado: úsala solo cuando sea necesario.
6. Cerrado
En esta posición, todas las vías de la válvula quedan bloqueadas. Cuando la válvula selectora esta cerrada no hay ningún movimiento de circulación de agua.
Se suele usar para realizar tareas de mantenimiento sin que circule el agua. Se usa para limpiar el prefiltro de la bomba y también cuando necesitas revisar o reparar el filtro.
Atención: nunca utilices esta posición con la bomba en marcha, ya que puede dañar seriamente el sistema. La bomba debe estar cerrada.
Posición de la válvula durante la limpieza del fondo
Con el motor parado, montar el limpiafondos e introducirlo en el agua, hacerlo de forma vertical y seguido de la tubería para que esta expulse totalmente al aire que contiene, a continuación conectarla en la boca de toma limpiafondos del lateral de la piscina.
Las válvulas del colector de aspiración deberán estar en la siguiente posición: abierta para el limpiafondos, cerrada para los skimmers y semicerrada para el fondo o sumidero.
La válvula selectora estará en posición de filtración cuando se conecte el limpiafondos manual o hidráulico, salvo que el procedimiento previsto requiera enviar el agua directamente al desagüe.
Secuencia correcta para realizar un lavado
- Apagar la bomba antes de mover la maneta de la válvula selectora.
- Comprobar las válvulas del colector de aspiración: abiertas para los skimmers, semiabiertas para el fondo o sumidero y cerradas para el limpiafondos.
- Colocar la válvula selectora en la posición de lavado.
- Poner el motor en marcha para invertir el sentido de circulación del agua.
- Mantener el lavado aproximadamente 2 o 3 minutos, hasta que el agua del visor salga completamente limpia.
- Apagar de nuevo la bomba antes de cambiar la válvula a la posición de enjuague.
- Realizar el enjuague durante unos segundos para asentar la arena y evitar que llegue material filtrante a la piscina.
- Apagar la bomba antes de devolver la válvula a la posición de filtración.
Presión, caudal y mantenimiento del filtro
El manómetro permite controlar la presión de funcionamiento y saber cuándo realizar el lavado. Revisa la presión del manómetro para saber cuándo realizar el lavado.
Cuando la presión llega a 2 kgs., el caudal que sale por los impulsores se reduce y es el momento de hacer un lavado del filtro de arena.
Si el equipo trabaja mucho tiempo con más de 2 kgs. de presión, además de obtener un menor rendimiento, la bomba realiza un sobreesfuerzo, con lo que se reduce su vida útil.
La vida útil de la arena depende del nivel de suciedad de cada piscina, generalmente debe cambiarse cada 2 o 3 temporadas. Para los filtros de arena, utilice arena con un tamaño de 0,6 a 1,25 mm.
El método de filtración con arena permite el mantenimiento más eficaz y rentable para el agua de su piscina, ofreciendo una buena calidad de agua libre de partículas de suciedad como insectos, hojas y demás partículas.
Precauciones al utilizar una válvula selectora de presión cerrada
- Apaga siempre la bomba antes de girar la maneta.
- No cambies de posición con el motor en marcha.
- Evita giros bruscos de la maneta de la válvula.
- No mantengas la válvula en cerrado mientras la bomba esté funcionando.
- Comprueba el manómetro antes de decidir si es necesario realizar un lavado.
- No utilices el vaciado más tiempo del necesario.
- Verifica que el agua se expulsa por el conducto correcto antes de iniciar un lavado o un vaciado.
Qué hacer si la válvula selectora pierde agua
Si la válvula pierde agua, es posible que la junta esté deteriorada. En ese caso, conviene sustituirla o revisar el montaje.
Antes de revisar la válvula, apagar la bomba y evitar que exista presión en el circuito. La posición de cerrado se utiliza para realizar tareas de mantenimiento sin que circule el agua, pero nunca debe seleccionarse con la bomba en marcha.

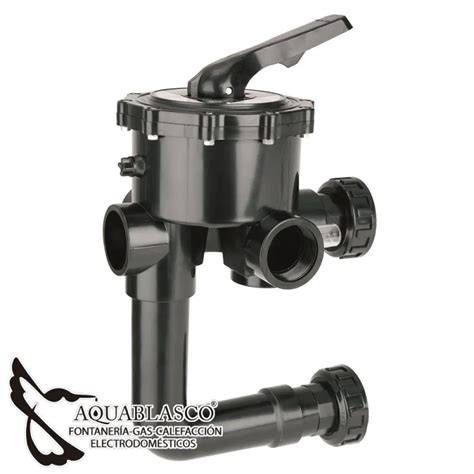

Filtros con válvula de seis vías
Una válvula selectora lateral de seis vías permite realizar las operaciones de filtración, lavado, enjuague, recirculación, vaciado y cerrado.
Los filtros de arena pueden incorporar una válvula selectora lateral o superior, según el modelo y el espacio disponible para su ubicación. Algunos equipos incluyen manómetro, purga de aire manual, purga de agua manual y conexiones roscadas para facilitar el mantenimiento.
Los filtros pueden estar fabricados en resina de poliéster y fibra de vidrio, plástico técnico o material plástico inyectado. La elección del filtro depende del volumen de agua de la piscina, del caudal necesario y de la presión máxima de trabajo.
También existen válvulas selectoras de 7 vías que añaden la posición de invernaje. La válvula selectora de 7 vías lateral permite utilizar un medio filtrante de arena o cristal.
Medio filtrante y configuración bicapa
El medio filtrante de los filtros de arena puede ser arena, vidrio activo filtrante o hidroantracita. El más usado es la arena de sílex.
Los fabricantes de accesorios de piscinas han innovado otros sistemas como el vidrio activo filtrante o la Hidroantracita. Ofrecen mayor rendimiento y en el caso del vidrio es totalmente reciclado y reutilizado para esta función.
La granulometría del vidrio filtrante activo puede variar. Se pueden encontrar con diferentes granulometrías para hacer un lecho filtrante de diferentes grosores y obtener un mejor rendimiento de la filtración de agua.
En un sistema bicapa, las capas se distribuyen dentro del tanque para formar un lecho filtrante de distintos materiales. El filtro se puede usar en monocapa o multicapa combinando grava con arena, vidrio o antracita.
El lavado y el enjuague son especialmente importantes cuando el filtro contiene más de un material filtrante, porque permiten desprender la suciedad acumulada, limpiar el lecho y devolverlo a una disposición adecuada para la filtración.
Elementos que forman el sistema de depuración
Para mantener el agua de su piscina limpia, es necesario la instalación de un circuito cerrado por donde se canaliza y circula el agua absorbida.
El agua entra por los skimmers, desagües o limpiafondos hidráulicos y es retornada a la piscina por las boquillas de impulsión.
Todo este sistema se gobierna desde un local técnico donde se instala el sistema de depuración del agua, formado por el filtro y la bomba. Así como otros mecanismos de control o desinfección, que le permiten obtener la mejor calidad de agua para su piscina.
Para recircular el agua en el circuito cerrado del sistema de filtración, el depósito de arena se complementa con una bomba autoaspirante con diferentes potencias de trabajo, en relación con la capacidad del volumen de filtración.
Estas bombas consisten en motores eléctricos, monofásicos o trifásicos, que hacen girar una turbina en el interior del sistema hidráulico e impulsan el agua con la suficiente presión para realizar el ciclo completo de limpieza.
Características que conviene comprobar en un filtro de arena
- Presión máxima de trabajo.
- Caudal máximo de filtración.
- Superficie filtrante.
- Diámetro y tipo de conexiones.
- Tipo de válvula selectora.
- Posición lateral o superior de la válvula.
- Compatibilidad con arena, vidrio o hidroantracita.
- Existencia de manómetro y purgas de aire y agua.
- Facilidad de acceso para sustituir el medio filtrante.
- Dimensiones del tanque y espacio disponible en el local técnico.
Como referencia, algunos filtros de arena trabajan con una presión máxima de 2,5 kg/cm2 y una velocidad máxima de filtración de 50 m3/h/m2. Otros modelos están diseñados para una presión máxima de trabajo de 2 kg/cm2 o de 1,6 kg/cm2, por lo que siempre debe respetarse el límite indicado para el equipo instalado.
El filtro P-FI está diseñado para una presión máxima de funcionamiento de 1 bar. Los filtros se suministran siempre sin filtro media.
Los filtros con válvula selectora de seis vías permiten seleccionar en cada momento el programa necesario para mantener el agua y el tanque en condiciones adecuadas. La regla esencial es sencilla: seleccionar la función con la bomba apagada y ponerla en marcha únicamente después de comprobar que la posición elegida corresponde a la operación que se desea realizar.
