Un filtro de agua mesh elimina impurezas del agua permitiendo que el fluido pase mientras captura partículas. En riego, su función principal es retener arena, limo, polen y otros residuos para evitar la obstrucción de goteros, difusores y microaspersores.
La elección debe basarse en el tamaño de las partículas que se desea retener, el caudal, la caída de presión admisible, la presión de trabajo y la compatibilidad del material con el agua y las condiciones de la instalación. Un filtro de malla de 120 mesh corresponde aproximadamente a 125 micrones, aunque algunos equipos especifican 130 micrones.
Qué significa mesh en un filtro de agua
El mesh se refiere al número de aberturas por pulgada en un filtro o colador, lo que determina el tamaño de las partículas que pueden pasar. El tamaño de mesh de un colador indica cuántas aberturas hay en el mesh a lo largo de una pulgada lineal.
El tamaño en micrones y el tamaño de mesh describen el tamaño de las aberturas en el colador a través de las cuales pasan los residuos. Aunque son dos medidas diferentes, describen lo mismo.
Un micrón (micrómetro) es una unidad de longitud utilizada para medir partículas diminutas. En una escala de una milésima de milímetro, es aproximadamente una veinticinco milésima de pulgada.
En los Estados Unidos, el tamaño de mesh es la medida estándar utilizada, mientras que en el resto del mundo, el tamaño del filtro se mide típicamente en micrones.

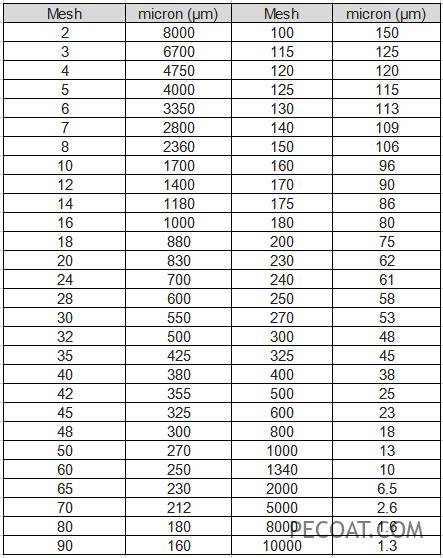

Conversión de mesh a micrones
Las clasificaciones típicamente varían desde un tamaño de malla 3 con 6.730 micrones hasta un tamaño de malla 400 con 37 micrones.
| Tamaño de mesh | Tamaño del filtro (micras) | Milímetros | Pulgadas |
|---|---|---|---|
| 10 | 2000 | 2.000 | 0.079 |
| 12 | 1680 | 1.680 | 0.066 |
| 14 | 1410 | 1.410 | 0.056 |
| 16 | 1190 | 1.190 | 0.047 |
| 18 | 1000 | 1.000 | 0.039 |
| 20 | 841 | 0.841 | 0.033 |
| 25 | 707 | 0.707 | 0.028 |
| 30 | 595 | 0.595 | 0.023 |
| 35 | 500 | 0.500 | 0.020 |
| 40 | 420 | 0.420 | 0.017 |
| 45 | 354 | 0.354 | 0.014 |
| 50 | 297 | 0.297 | 0.012 |
| 60 | 250 | 0.250 | 0.010 |
| 70 | 210 | 0.210 | 0.008 |
| 80 | 177 | 0.177 | 0.007 |
| 100 | 149 | 0.149 | 0.006 |
| 120 | 125 | 0.125 | 0.005 |
| 140 | 105 | 0.105 | 0.004 |
| 170 | 88 | 0.088 | 0.004 |
| 200 | 74 | 0.074 | 0.003 |
| 230 | 63 | 0.063 | 0.002 |
| 270 | 53 | 0.053 | 0.002 |
| 325 | 44 | 0.044 | 0.002 |
| 400 | 37 | 0.037 | 0.002 |
| 500 | 25 | 0.025 | 0.00099 |
| 625 | 20 | 0.020 | 0.00079 |
| 1250 | 10 | 0.010 | 0.000394 |
| 1750 | 8 | 0.008 | 0.000315 |
| 2500 | 5 | 0.005 | 0.000197 |
| 5000 | 2.5 | 0.0025 | 0.000099 |
| 12000 | 1 | 0.001 | 0.0000394 |
Qué partículas puede retener cada mesh
Debido a que puede ser difícil conceptualizar micrones y tamaño de mesh, la Tabla 2 proporciona ejemplos útiles de partículas comunes.
| Tamaño de mesh | Tamaño del filtro (micrones) | Ejemplo de tamaño de partícula |
|---|---|---|
| 14 | 1410 | - |
| 28 | 700 | Arena de playa |
| 60 | 250 | Arena fina |
| 100 | 149 | - |
| 200 | 74 | Cemento Portland |
| 325 | 44 | Limo |
| 400 | 37 | Polen de plantas |
Filtro de 120 mesh: características y aplicaciones
Un filtro fabricado en polipropileno de alta resistencia con malla 120 MESH para la filtración de pequeños caudales evitando posibles obstrucciones de goteros y difusores y de uso recomendado para instalaciones de suministro de agua, instalaciones de riego en jardín, sector agrícola, sector industrial, etc.
El filtro de plástico de anillas 120 MESH es muy resistente a oscilaciones bruscas de presión y esfuerzos externos con una estructura simple, eficaz y segura como resultado de una tecnología de diseño que permite la separación de partículas minúsculas y una reducción a niveles mínimos de la realización de trabajos de manutención.
Los filtros de malla para riego tienen capacidad de retención de partículas e impurezas que existen en el agua y evitan la obturación en los sistemas de goteo y microaspersión.
Filtro de malla de 1½ pulgadas
El filtro de malla 1.1/2'' manual AZUD modular 100 tiene conexión 1.1/2'' BSP, caudal máximo 14 m3/h, superficie filtrante 270 cm2 y grado de filtración 120 mesh, 130 micrones.
La carcasa del filtro es de plástico técnico y el elemento filtrante es una malla de acero inoxidable AISI 316. La presión máxima es de 8 bar y la temperatura máxima es de 60ºC.
| Medida | Grado de filtración | Caudal máximo (m3/h) | Presión máxima (bar) | Superficie filtrante (cm2) | Medidas (cm) | Peso (kg) |
|---|---|---|---|---|---|---|
| 1¼" | 120 Mesh | 10 | 8 | 265 | 23 x 25 x 12 | 0.71 |
| 1½" | 120 Mesh | 14 | 8 | 265 | 23 x 25 x 12 | 0.72 |
| 2" | 120 Mesh | 25 | 8 | 485 | 26 x 29 x 14 | 0.98 |
AZUD MODULAR 100 es la gama de filtros fabricados en material plástico que asegura un fácil manejo, alta resistencia y durabilidad para caudales hasta 25 m³/h.
El elemento filtrante de malla está fabricado en acero inoxidable con estructura en plástico técnico. La máxima superficie filtrante permite un menor mantenimiento.
El cuerpo y la tapa están fabricados en termoplástico técnico. El sistema de cierre roscado es efectivo a alta y baja presión.
La junta de estanqueidad está alojada en la tapa del filtro, evitando su extravío o deterioro en operaciones de mantenimiento.
Permite reducir la frecuencia e intensidad de labores de mantenimiento, ya que los elementos filtrantes se pueden extraer para lavarlos.
Está equipado con conexiones auxiliares: tapa con conexión roscada en su extremo para permitir rápidas evacuaciones o la despresurización y tomas manométricas.
Todos los modelos están equipados con tomas manométricas. La manipulación no requiere herramientas. La instalación es sencilla y son aplicables en fertirrigación.
Filtro de malla de 1 pulgada
El filtro de malla 1" 100 Mesh es un filtro de riego de gran robustez y resistencia con malla de acero inoxidable.
Con capacidad de retención de partículas e impurezas que existen en el agua, evita la obturación en los sistemas de goteo y microaspersión.
Las roscas de entrada y salida son macho 1".
El tipo de accesorio es filtros, con conexión 1 mediante rosca macho 1" y conexión 2 mediante rosca macho 1".
Filtros de malla para caudales pequeños
Los filtros de malla son ideales para aplicaciones de baja tasa de flujo de agua, como riego agrícola, jardinería municipal y uso residencial.
Su estructura compacta se adapta a espacios reducidos. La malla de acero inoxidable es duradera y resistente a la corrosión, ácidos y álcalis.
El sistema de cierre roscado permite una instalación segura y sencilla. La junta en la tapa del filtro proporciona un sellado hermético.
Algunos modelos incorporan 2 conexiones preestablecidas para la conexión de manómetros y un puerto adicional para manómetros o drenaje. Estos puertos vienen sellados de fábrica y se deben perforar con una broca fina para usarlos.
Cómo elegir el tamaño de mesh
Un colador no puede funcionar correctamente sin un filtro de mesh de tamaño apropiado. Seleccionar el tamaño correcto de mesh para filtros y coladores es crucial para prevenir problemas operativos como una alta caída de presión.
Paso 1: identificar los contaminantes principales
Comience examinando lo que pasará a través del filtro o colador. Puede ser un líquido, gas o una mezcla de sólidos y líquidos.
Encuentre todas las cosas no deseadas que podrían estar en el medio. Pueden ser pequeñas partículas como arena, limo, polen o bits de residuos industriales.
Para cada partícula no deseada encontrada, determine su tamaño habitual. Esta información a menudo se encuentra en directrices de la industria o realizando pruebas de laboratorio.
Paso 2: determinar el mesh correspondiente
Utilice una tabla de conversión de micrones a mesh para hacer coincidir el tamaño de las partículas a filtrar con el tamaño de mesh adecuado.
Por ejemplo, si hay arena fina, un mesh 60 (que es 250 micrones) podría funcionar bien.
Si las partículas no deseadas tienen un amplio rango de tamaños, determine los diferentes tamaños de mesh necesarios para atraparlas todas adecuadamente.
Paso 3: seleccionar el mesh apropiado
Determine el tamaño de la partícula más pequeña que necesita ser eliminada. Esto ayudará a elegir el tamaño de mesh adecuado.
Elija un tamaño de mesh que pueda atrapar la partícula más pequeña importante pero que aún permita que el líquido o gas fluya bien sin causar demasiada caída de presión.
Por ejemplo, si la partícula más pequeña es de 100 micrones, un mesh 140 (que es 105 micrones) podría ser una buena elección.
Asegúrese de que el tamaño de mesh elegido se ajuste a las necesidades del sistema, como la velocidad a la que el líquido o gas necesita fluir y cuánta caída de presión es aceptable.
Asegúrese de que el material del mesh sea compatible con el medio y las condiciones que enfrentará, como temperatura y exposición a productos químicos.
Paso 4: probar y validar
Instale el filtro o colador elegido y observe cómo funciona. Busque cualquier signo de obstrucción, caída de presión o filtración deficiente.
Si el filtro no funciona bien, considere cambiar el tamaño de mesh o el material basándose en lo observado y cualquier retroalimentación recibida.
Establezca un plan de mantenimiento regular para limpiar o reemplazar el filtro cuando sea necesario. Esto ayudará a mantenerlo funcionando eficientemente.
Consecuencias de elegir una malla incorrecta
Mesh subdimensionado
- La caída de presión a través del filtro será mayor de lo necesario.
- La limpieza será más frecuente.
- El metal será más delgado para crear las cuerdas del mesh, lo que significa que el filtro puede manejar menos presión diferencial.
Mesh sobredimensionado
- El colador o filtro no eliminará eficazmente las partículas deseadas del medio.
Tipos de filtros y coladores
Los filtros en Y se utilizan típicamente para aplicaciones en línea con direcciones de flujo horizontales. La forma constructiva en Y está optimizada para minimizar la resistencia al flujo, permitiendo una recolección eficiente de residuos y simplificando el mantenimiento.
Los coladores de succión están diseñados específicamente para aplicaciones donde el flujo se extrae de un depósito o tanque, típicamente en dirección vertical.
Los filtros neumáticos se encuentran a menudo en unidades FRL pero pueden usarse por sí solos. Estos filtros eliminan contaminantes como humedad y aceite del aire comprimido para garantizar la limpieza en aplicaciones industriales.
Caudal, presión y mantenimiento
Considere el caudal, la caída de presión y la retención de partículas para determinar el tamaño del filtro. Calcule el área de superficie requerida o seleccione las dimensiones apropiadas para una filtración óptima.
Una correcta presión de trabajo en los sistemas de riego es muy importante para que el sistema funcione correctamente y evitar roturas o desconexiones de piezas que pueden provocar daños por inundaciones.
Riego por goteo
En sistemas de riego por goteo: Es necesario instalar un regulador de presión de 1,5 bar.
De lo contrario se corre el riesgo de que algunas conexiones (codos, tes, válvulas, etc.) puedan soltarse produciendo fugas y encharcamientos no deseados.
También puede suceder que salten los goteros por un exceso de presión, provocando que el agua salga a chorro por los agujeros.
Riego exudante
En sistemas de riego exudante: Es necesario instalar el regulador de presión de 0,7 bar, de lo contrario puede resultar dañada la membrana hidráulica que tiene la cinta exudante en su interior, provocando pequeños agujeros por los que salen "chorritos" finos de agua a lo largo de la superficie.
El exceso de presión también puede provocar que algunas conexiones (codos, tes, válvulas, etc.) puedan soltarse produciendo fugas y encharcamientos no deseados.
Materiales de la malla y del cuerpo
El polipropileno de alta resistencia se utiliza en filtros destinados a la filtración de pequeños caudales y ofrece una estructura ligera para instalaciones de suministro de agua, riego de jardín, agricultura e industria.
La malla de acero inoxidable proporciona resistencia mecánica y durabilidad. En determinados modelos se utiliza acero inoxidable AISI 316.
La malla de acero inoxidable es resistente a la corrosión, ácidos y álcalis.
El cuerpo y la tapa de algunos filtros están fabricados en termoplástico técnico, mientras que otros filtros pueden incorporar una construcción metálica de alta resistencia.
Qué es un filtro de agua
Un filtro elimina impurezas de los fluidos permitiendo que el fluido pase mientras captura partículas.
Se utiliza en aire acondicionado, tratamiento de agua, motores y maquinaria para mantener la calidad y la eficiencia.
