El filtro de aire para un compresor HTM debe seleccionarse según el tipo de contaminante que se desea eliminar, el punto en el que se instala y la calidad de aire que exige la aplicación. Para la admisión, el filtro debe retener polvo, polen y otras partículas sin reducir excesivamente el flujo; para el aire comprimido pueden ser necesarios filtros de partículas, coalescentes, de carbón activado, secadores, bacteriológicos o estériles.
La elección correcta del filtro es fundamental para proteger el compresor, conservar el rendimiento del equipo y suministrar aire limpio, seco y adecuado para el proceso. La compatibilidad no depende únicamente de que el filtro pueda enroscarse: también deben coincidir la conexión, el caudal, la presión de trabajo, la temperatura, el nivel de filtración y las exigencias específicas de la instalación HTM.
Por qué es importante filtrar el aire del compresor
Los compresores de aire son equipos esenciales en diversos sectores industriales, desde la manufactura hasta la medicina. Su funcionamiento adecuado es crucial para asegurar la calidad y eficiencia de los procesos que dependen de ellos. Una parte integral de mantener un compresor de aire en óptimas condiciones es el uso de filtros adecuados.
Los filtros para compresores de aire comprimido juegan un papel vital en la eliminación de impurezas, garantizando así aire limpio y seguro para su aplicación específica. Los filtros para compresores no son solo componentes; son elementos esenciales que garantizan la integridad y la fiabilidad de la maquinaria.
Desde partículas sólidas hasta vapores de aceite y humedad, los filtros eficientes capturan y eliminan contaminantes antes de que puedan causar daño o ineficiencia. La elección correcta del filtro es, por tanto, no solo una cuestión de mantenimiento, sino una decisión estratégica que impacta directamente en la operatividad de toda una instalación.
Contaminantes que pueden llegar al sistema
El sistema de aire comprimido obtiene contaminantes de diferentes fuentes:
- Desde el aire atmosférico, que contiene vapor de agua, polvo, vapores de aceite y microorganismos.
- Desde el compresor de aire: que genera contaminantes de aceite en fase líquida, de aerosol y vapor.
- Los tanques de aire (recipientes a presión) y los sistemas de distribución generan corrosión e impurezas.
Incluso el uso más simple y básico del aire comprimido requiere de un tratamiento mínimo, incluida la eliminación del agua, aceite y sólidos. Para garantizar el máximo rendimiento y fiabilidad, el suministro de aire comprimido limpio, seco y confiable es esencial para mantener una producción eficiente y rentable.
El factor clave en la planificación de un sistema eficiente de aire comprimido es conocer todas las fuentes y tipos de contaminantes del aire y sus niveles máximos tolerados. Las compañías de producción modernas necesitan equipos de producción caros y complejos para satisfacer las demandas del mercado moderno.
Los equipos y máquinas que funcionan con aire comprimido no valen nada, si la calidad del aire comprimido es deficiente. El tiempo de inactividad debido a estas condiciones y la falta de fiabilidad no son aceptables. La contaminación del aire comprimido es un problema real, que no puede ser ignorado.
Tipos de filtro para un compresor HTM
Existen varios tipos de filtros para compresores, cada uno diseñado para eliminar diferentes tipos de contaminantes. En el mercado, encontramos una amplia variedad de filtros para compresores de aire comprimido, diseñados para satisfacer las necesidades específicas de cada aplicación.
Filtro de aire o filtro de admisión
El filtro de aire es el primer nivel de protección y se encarga de eliminar las partículas sólidas como polvo, polen y otras impurezas del aire. Es esencial para prevenir el desgaste prematuro de las partes internas del compresor.
El filtro de admisión es el primer nivel de protección de un compresor de aire. Su principal función es eliminar las partículas sólidas como polvo, polen y otras micro-partículas del aire que entra en el compresor.
Es crucial para prevenir el desgaste prematuro de las partes internas del compresor. Estos filtros deben tener una alta eficiencia de filtrado sin comprometer el flujo de aire hacia el compresor.
En un compresor HTM, este elemento se utiliza antes de que el aire entre en la cámara de compresión. Si el filtro está saturado, el paso del aire se dificulta y el equipo puede trabajar en condiciones menos favorables.
Prefiltro para uso general
Los elementos de prefiltro están diseñados para la eliminación eficiente de partículas sólidas gruesas y líquidos presentes en el aire comprimido. Este tipo de filtro se usa generalmente como un prefiltro para el filtro coalescente posterior.
Son requeridos por compresores no lubricados y lubricados. Su función consiste en reducir la carga de contaminantes que llega a las etapas posteriores de tratamiento.
Filtro de aceite
Los compresores de aire de tipo rotativo a menudo utilizan aceite para la lubricación de sus partes móviles. El filtro de aceite asegura que este lubricante se mantenga libre de contaminantes que podrían dañar el compresor.
Una de sus propiedades distintivas es la capacidad de soportar la presión y las temperaturas generadas durante el funcionamiento del compresor.
Filtro coalescente
El filtro coalescente desempeña un papel fundamental en la calidad del aire comprimido. Su objetivo es unir las partículas de aceite y agua para que se formen gotas más grandes, las cuales pueden ser fácilmente separadas del aire.
Los elementos de filtro coalescentes se utilizan para una eliminación altamente eficiente de partículas sólidas, aerosoles de aceite y agua del aire comprimido. Este tipo de filtro es esencial para aplicaciones que requieren un aire comprimido de alta pureza.
Los filtros de aire comprimido para extracción del aceite generalmente están hechos de un material especial basado en fibras de vidrio. Estos materiales permiten la separación en forma de gotas de aceite, que son forzadas hacia el exterior del filtro por el flujo de aire.
Cuando las gotas alcanzan el exterior del material del filtro, se detienen en un material de espuma porosa, que cubre el elemento del filtro, y luego descienden hasta la parte inferior de la carcasa del filtro. El aceite se descarga por el purgador automático de condensado en la parte inferior.
Filtro de carbón activado
Para aplicaciones que demandan el más alto nivel de pureza del aire, como en la industria alimenticia o farmacéutica, se utiliza el filtro de carbón activado. Este tipo de filtro es capaz de retener vapores de aceite y olores, ofreciendo un aire comprimido prácticamente exento de contaminantes orgánicos.
Se requieren filtros de carbón activado en aplicaciones donde se requiere aire para respirar; o mezcla de aire con alimentos, o con productos farmacéuticos u otras aplicaciones similares.
Los elementos de filtro de carbón activado están diseñados para la eliminación altamente eficiente de aceite, hidrocarburos, vapores y olores del aire comprimido. El carbón activado es un excelente adsorbente para vapores de aceite y un medio adecuado para la purificación del aire comprimido.
El carbón activo tiene forma granulada fina para generar una superficie sobre la cual pueda ocurrir la adsorción. Es esencial de que un elemento filtrante coalescente se instale como un prefiltro antes de la instalación del elemento de carbón activado.
Filtro secador y filtro con tamiz molecular
Los filtros secadores eliminan la humedad del aire comprimido, protegiendo el sistema y las herramientas neumáticas contra la corrosión y el congelamiento. Existen varios tipos, incluyendo secadores refrigerativos y desecantes.
Un tamiz molecular es un material con poros (agujeros muy pequeños) de tamaño uniforme. Estos poros coinciden con las dimensiones de las moléculas pequeñas, evitando así la adsorción de moléculas grandes y solo permitiendo el paso de moléculas más pequeñas.
Los elementos de filtro de tamiz molecular se utilizan para separar el vapor de agua de pequeños flujos de aire comprimido y, por lo tanto, para el secado al aire. En la primera etapa, el desecante adsorbe el vapor de agua del aire y en la segunda etapa los medios filtrantes de fibra de profundidad interceptan todas las partículas de polvo arrastrado.
El filtro de tamiz molecular es adecuado para aplicaciones de punto de uso/usuario final. Es importante que el aire a la entrada esté libre de agua líquida y aerosoles de aceite.
Filtro de partículas
Especializado en capturar partículas muy finas, este filtro es un complemento indispensable para garantizar la calidad del aire, especialmente en procesos que requieren un alto grado de pureza.
El elemento filtrante es el designado para eliminar la mayoría de los contaminantes sólidos y líquidos presentes en aire comprimido. Los elementos filtrantes utilizan dos tipos de filtración: filtración superficial y filtración de tipo profunda.
Filtro bacteriológico y filtro estéril
Importante en sectores como el farmacéutico y alimenticio, este tipo de filtro elimina bacterias y microorganismos del aire comprimido, asegurando un entorno de producción estéril.
Los filtros de aire comprimido estériles eliminan los microorganismos del aire comprimido y se utilizan en procesos y sistemas que requieren la más alta calidad de aire. Los filtros estériles de aire comprimido están hechos de materiales que permiten la esterilización con vapor a alta temperatura.
Filtro de vapor de aceite
Específicamente diseñado para eliminar los vapores de aceite en el aire comprimido, este filtro es crucial para aplicaciones que no toleran la mínima presencia de aceite.
Filtro de aire comprimido con catalizador
Se utilizan catalizadores o elementos filtrantes de dos etapas para una reducción altamente eficiente del monóxido de carbono, así como de algunas otras sustancias del aire respirable comprimido.
En la primera etapa, el catalizador de hopcalita reduce el nivel de estas sustancias del aire y en la segunda etapa, los medios filtrantes de fibra de profundidad interceptan todas las partículas de polvo remanente de hopcalita.
Es esencial que un elemento filtrante coalescente se instale anterior al catalizador y de que la humedad relativa sea suficientemente baja.

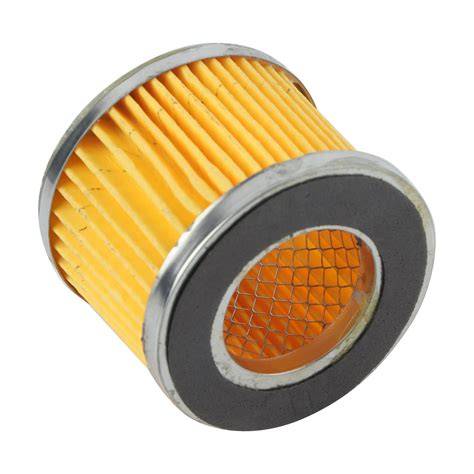

Características de un filtro de admisión de 50 litros
El filtro de aire del compresor de 50 litros es un accesorio esencial para mantener el rendimiento y la durabilidad del compresor. Especialmente diseñado para compresores Hilmann 50L, este filtro también se puede utilizar en otros modelos que tengan una conexión roscada de 1/2".
Gracias al elemento filtrante de papel corrugado, garantiza un flujo de aire óptimo y protege eficazmente el compresor contra partículas de polvo e impurezas.
| Característica | Descripción |
|---|---|
| Tipo producto | Filtro de aire para compresor |
| Compatibilidad | Compresores Hilmann 50L y otros modelos con rosca 1/2" |
| Material del elemento filtrante | papel corrugado |
| Función principal | Filtración del aire de admisión para protección del compresor. |
Elemento de papel corrugado que permite un alto flujo de aire y protección contra impurezas. Mejora el rendimiento: garantiza el funcionamiento óptimo del compresor evitando la contaminación del sistema.
Instalación rápida y sencilla: se enrosca fácilmente en compresores compatibles. Durable y confiable: construcción robusta para un uso prolongado.
Cómo elegir el filtro adecuado para HTM
La calidad requerida del aire comprimido depende siempre de la aplicación. De acuerdo con la norma ISO 8573-1, hay seis clases de calidad, y con cada nivel, el costo de producción de aire difiere.
Para ser rentable, el sistema de aire comprimido debe cumplir, pero no exceder, el nivel requerido por su aplicación. Por lo tanto, es muy importante especificar el nivel de purificación del elemento filtrante.
La elección del filtro correcto para un compresor de aire comprimido es fundamental para asegurar la eficiencia y longevidad del equipo, así como la calidad del aire que se utiliza en los procesos. Cada tipo de filtro tiene características únicas que lo hacen adecuado para diferentes tipos de contaminantes y aplicaciones.
Identificar correctamente las necesidades de filtración de su sistema le permitirá optimizar el rendimiento y garantizar resultados de alta calidad.
Compatibilidad mecánica
Antes de instalar un filtro en un compresor HTM, hay que comprobar el tipo de conexión, el diámetro de la rosca y el espacio disponible. En el caso del filtro descrito, la compatibilidad indicada corresponde a compresores con conexión roscada de 1/2".
La referencia del producto es HL4247 y el código EAN13 es 5949128242471.
Tipo de contaminante
- Para polvo, polen y partículas sólidas: filtro de admisión o filtro de partículas.
- Para aceite líquido y aerosoles: filtro coalescente.
- Para vapores de aceite, hidrocarburos y olores: filtro de carbón activado o filtro de vapor de aceite.
- Para humedad: filtro secador o filtro con tamiz molecular.
- Para bacterias y microorganismos: filtro bacteriológico o filtro estéril.
- Para determinadas sustancias del aire respirable: filtro con catalizador.
Calidad de aire requerida
La calidad del aire requerida debe definirse antes de elegir el elemento filtrante. Una aplicación general no necesita necesariamente el mismo nivel de tratamiento que un proceso farmacéutico, alimentario, médico o de aire respirable.
El uso de varias etapas permite adaptar la filtración a los contaminantes presentes. Es esencial que un elemento filtrante coalescente se instale como un prefiltro antes de la instalación del elemento de carbón activado.
También es esencial que un elemento filtrante coalescente se instale anterior al catalizador y de que la humedad relativa sea suficientemente baja. En el caso del tamiz molecular, es importante que el aire a la entrada esté libre de agua líquida y aerosoles de aceite.
Filtración superficial y filtración profunda
Para eliminar eficientemente las impurezas, es esencial contar con buenos filtros de aire comprimido, que consisten en una carcasa y un elemento filtrante. El elemento filtrante es el designado para eliminar la mayoría de los contaminantes sólidos y líquidos presentes en aire comprimido.
Los elementos filtrantes utilizan dos tipos de filtración: filtración superficial y filtración de tipo profunda. La elección entre ambos principios depende de la naturaleza de los contaminantes y del nivel de pureza necesario.
Mantenimiento del filtro del compresor
El mantenimiento debe realizarse de acuerdo con las condiciones de trabajo del compresor, el nivel de contaminación del ambiente y las indicaciones de la hoja técnica. Todos los compresores en su hoja técnica expecifican cada cuanto tiempo se le deben cambiar los flitros,el aceite,las válvulas y demás elementos consumibles,normalmente los filtros se cambian cada 50h de trabajo del compresor.
Yo las cargas las hago en mi compresor personal del cual estoy siempre encima y cambio los filtros antes de que cumplan las horas establecidas por fabricante,pero un segundo filtro personal a mi entender y algun compresor si que he visto es que si filtras dos veces solo por supercicie de filtrado en teoria deveria recojer la humedad residual y las pocas particulas que haya podido dejar pasar un primer filtro dejando un gas mas limpio pero mas seco.
Un filtro saturado puede disminuir el flujo de aire y alterar el funcionamiento del sistema. Un filtro que no se cambia a tiempo puede dejar pasar contaminantes o aumentar la resistencia al paso del aire.
La frecuencia real no debe determinarse únicamente por el calendario, porque el desgaste depende de las horas de trabajo, la cantidad de aire procesado, el polvo ambiental, la humedad y el estado del compresor.
Instalación y comprobaciones
- Compruebe que el compresor esté detenido y sin presión en la zona de intervención.
- Verifique la conexión del filtro y la compatibilidad con el compresor HTM.
- Compruebe que la carcasa y la rosca estén limpias antes del montaje.
- Instale el elemento filtrante en el sentido previsto para el flujo de aire.
- Asegure la unión sin dañar la rosca ni la carcasa.
- Revise que no existan fugas después de poner el sistema en funcionamiento.
- Compruebe que el caudal de aire no se haya reducido de forma anormal.
El filtro de aire para compresor de 50 litros se enrosca fácilmente en compresores compatibles. La instalación rápida y sencilla es una de sus características, siempre que la conexión del equipo coincida con la rosca indicada.
Errores frecuentes al seleccionar un filtro
Un error habitual consiste en elegir un filtro únicamente por su apariencia o por el diámetro de la conexión. La conexión es necesaria, pero no suficiente: también deben considerarse el tipo de contaminante, la clase de calidad del aire, la presión, la temperatura y el caudal.
Otro error consiste en utilizar un filtro de admisión como si fuera un sistema completo de tratamiento del aire comprimido. El filtro de admisión protege la entrada del compresor frente a partículas ambientales, pero no sustituye necesariamente a un filtro coalescente, un secador, un filtro de carbón activado o un filtro estéril.
También es incorrecto instalar un filtro de carbón activado sin una etapa previa adecuada. Es esencial de que un elemento filtrante coalescente se instale como un prefiltro antes de la instalación del elemento de carbón activado.
La elección del filtro correcto para un compresor de aire comprimido es fundamental para asegurar la eficiencia y longevidad del equipo, así como la calidad del aire que se utiliza en los procesos.
