Un filtro secador de cobre para aire acondicionado es un componente de la línea de refrigerante que elimina humedad, escoria de soldadura, virutas metálicas, polvo y otras partículas capaces de dañar el sistema. Su función principal es mantener limpio el refrigerante, prevenir la obstrucción por hielo y suciedad y proteger elementos de precisión como el compresor y la válvula de expansión.
Generalmente se ubica entre el condensador y la válvula de expansión en los sistemas de aire acondicionado domésticos, o a la salida del acumulador en los sistemas grandes, dentro de la tubería de líquido. Cuando el refrigerante atraviesa el filtro secador de cobre, la malla retiene las partículas, el desecante absorbe la humedad y la capa filtrante fina elimina las impurezas más pequeñas.
Qué es un filtro de cobre para aire acondicionado
Un filtro deshidratador de cobre es el guardián de su sistema de refrigeración. Nuestros productos están diseñados para prevenir fallas comunes como la obstrucción por hielo y suciedad, garantizando así el buen funcionamiento de su equipo.
El filtro secador de cobre es un elemento sellado instalado en el circuito frigorífico. Está diseñado para combinar la filtración mecánica de contaminantes con la absorción de humedad presente en el refrigerante o en el interior de las tuberías.
La humedad puede congelarse en puntos de paso reducido y producir un bloqueo por hielo, mientras que también puede provocar reacciones químicas capaces de corroer las piezas metálicas. Por esta razón, el filtro secador cumple una función de protección y mantenimiento de la pureza interna del sistema.
Funciones principales
Adsorción de humedad
Utiliza un desecante de alta calidad (gel de sílice, tamiz molecular o alúmina activada) para adsorber eficazmente la humedad. Esto evita que el agua se congele (bloqueo por hielo) y detiene las reacciones químicas que podrían corroer las piezas metálicas.
El desecante se coloca dentro de la carcasa y permanece en contacto con el flujo de refrigerante. Su finalidad es reducir la humedad del circuito y ayudar a conservar la estabilidad del sistema durante el funcionamiento.
Filtración de contaminantes
Equipado con un filtro de malla metálica multicapa para interceptar la escoria de soldadura, las virutas metálicas, el polvo y otras partículas, protegiendo así componentes de precisión como compresores y válvulas de expansión.
Los filtros de cobre están diseñados específicamente con rejillas de gran tamaño que ofrecen una protección robusta al filtrar eficazmente la suciedad y los contaminantes. Ideales para sistemas de aire acondicionado y deshumidificación, estos filtros contribuyen a la limpieza general y la longevidad del sistema.
Protección del circuito frigorífico
La filtración protege los componentes internos frente a residuos generados durante el corte, doblado, soldadura o reparación de las tuberías. La eliminación de partículas reduce el riesgo de obstrucciones y ayuda a conservar el rendimiento de las piezas de precisión.
La combinación de filtración y secado permite mantener la limpieza del refrigerante y contribuye a la longevidad y eficiencia del sistema.
Estructura y materiales del filtro secador
| Elemento | Descripción |
|---|---|
| Caparazón | Fabricada en material metálico (cobre o acero inoxidable), resistente a alta presión y sellada. |
| Filtrar | Malla metálica multicapa que intercepta partículas de diferentes tamaños. |
| Desecante | Gel de sílice, tamiz molecular o alúmina activada, altamente absorbentes. |
| Capa auxiliar | Algunos modelos contienen carbón activado, que adsorbe sustancias ácidas u olores. |
Los productos están fabricados con cobre de primera calidad, lo que garantiza su durabilidad y resistencia a la corrosión. La carcasa metálica sellada está preparada para trabajar dentro del circuito de refrigeración y soportar la presión correspondiente al sistema.
El material filtrante puede estar formado por varias capas, con una combinación de filtración gruesa y fina. Algunos modelos incorporan carbón activado como capa auxiliar para adsorber sustancias ácidas u olores.
Principio de funcionamiento
Cuando el refrigerante fluye a través del filtro secador de cobre del sistema de refrigeración HVAC:
- Filtración gruesa:La malla filtrante retiene las partículas más grandes (como la escoria de soldadura y las virutas de metal).
- Absorción de humedad:El desecante absorbe la humedad y reduce la humedad del refrigerante.
- Filtración fina:La fina capa filtrante elimina las pequeñas impurezas para garantizar la limpieza del refrigerante.
El líquido fluye hacia el filtro desde la entrada bajo cierta presión, las impurezas son interceptadas por el medio filtrante en el interior.Filtro secador de cobre para refrigeracióny el líquido filtrado sale por la salida.
Durante este proceso, la primera etapa retiene los residuos más grandes, la segunda reduce la humedad y la tercera captura las partículas pequeñas que no han sido retenidas por la malla inicial.

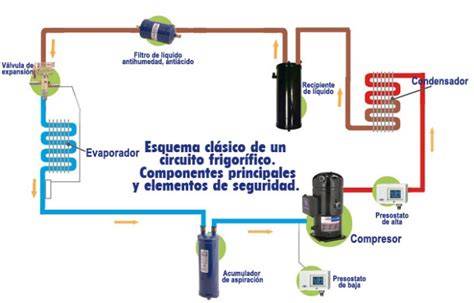

Ubicación dentro del sistema de aire acondicionado
Generalmente se ubica entre el condensador y la válvula de expansión (en sistemas de aire acondicionado domésticos) o a la salida del acumulador (en sistemas grandes), en la tubería de líquido.
La posición exacta depende de la configuración del circuito, del sentido de circulación del refrigerante y del diseño del equipo. Antes de instalarlo, es necesario comprobar que las conexiones, el diámetro y el sentido de flujo sean compatibles con la instalación.
Tipos de componentes de cobre relacionados
Filtro deshidratador de cobre FD-A
El filtro deshidratador de cobre FD-A está fabricado con tecnología avanzada para garantizar una filtración óptima de los contaminantes del refrigerante. Desempeña un papel crucial en el mantenimiento de la pureza del sistema, contribuyendo a su longevidad y eficiencia.
Filtro deshidratador de cobre FD-B
El filtro deshidratador de cobre FD-B está diseñado para ofrecer un rendimiento superior en el filtrado de impurezas y humedad del refrigerante. Este modelo está diseñado para cumplir con los más altos estándares de fiabilidad, por lo que es un componente esencial para los sistemas de aire acondicionado y deshumidificación.
Filtro secador de cobre FD-C
El filtro secador de cobre FD-C es una solución de vanguardia para garantizar un sistema de climatización limpio y eficiente. El compromiso con la calidad es evidente en el diseño y la fabricación de este filtro deshidratador, lo que proporciona tranquilidad a los usuarios preocupados por la contaminación del sistema.
Colador de cobre
Los filtros de cobre están diseñados específicamente con rejillas de gran tamaño que ofrecen una protección robusta al filtrar eficazmente la suciedad y los contaminantes. Ideales para sistemas de aire acondicionado y deshumidificación, estos filtros contribuyen a la limpieza general y la longevidad del sistema.
Acumulador de cobre
Los acumuladores de cobre son componentes versátiles ampliamente utilizados para el almacenamiento de líquidos, la separación de líquidos/gas, el filtrado de impurezas, la reducción de ruidos y la amortiguación de refrigerantes.
Los acumuladores están fabricados con precisión, lo que garantiza un rendimiento y una durabilidad fiables.
Filtro secador y acumulador: diferencias de función
El filtro secador se centra principalmente en la eliminación de humedad y partículas dentro de la línea de refrigerante. El acumulador puede cumplir varias funciones, entre ellas el almacenamiento de líquidos, la separación de líquido y gas, la filtración de impurezas, la reducción de ruidos y la amortiguación de refrigerantes.
Ambos componentes pueden formar parte de un sistema de refrigeración, pero no desempeñan exactamente la misma función. La elección depende de la arquitectura del circuito y del objetivo específico de la instalación.
Especificaciones y tamaños disponibles
Los filtros secadores de cobre para refrigeración están disponibles en diversas especificaciones para adaptarse a los diferentes requisitos del sistema.
| Modelo | Valor | Longitud L | Longitud L |
|---|---|---|---|
| SD5 | 16 | 78 | 83 |
| SD10 | 19 | 95 | 98 |
| SD20 | 24 | 111 | 116 |
| SD50 | 30 | 160 | 168 |
| SD7 | 16 | 92 | 97 |
| SD12 | 19 | 103 | 106 |
| SD25 | 24 | 130 | 135 |
| SD60 | 30 | 178 | 186 |
| SD7.5 | 16 | 96 | 101 |
| SD13 | 19 | 108 | 113 |
| SD30 | 24 | 140 | 145 |
| SD70 | 30 | 195 | 200 |
| SD8 | 16 | 101 | 106 |
| SD15 | 19 | 120 | 125 |
| SD35 | 24 | 155 | 160 |
| SD80 | 30 | 210 | 215 |
| SD10 | 16 | 112 | 117 |
| SD18 | 19 | 128 | 133 |
| SD40 | 24 | 170 | 175 |
| SD20 | 19 | 141 | 146 |
| SD50 | 24 | 200 | 205 |
Las tolerancias indicadas para las dimensiones son ±2.
Cómo elegir el filtro de cobre adecuado
La selección debe realizarse considerando el tipo de sistema, la capacidad de refrigeración, el refrigerante utilizado, el diámetro de la tubería, el sentido de circulación y las dimensiones disponibles para el montaje.
- Compruebe el diámetro y el tamaño de las conexiones.
- Verifique que la longitud del componente sea compatible con el espacio de instalación.
- Seleccione una capacidad de filtración adecuada para el caudal del sistema.
- Considere la cantidad de humedad que debe adsorber el desecante.
- Compruebe la compatibilidad del componente con el circuito frigorífico.
- Utilice una estructura de filtración gruesa y fina cuando sea necesaria una protección reforzada frente a partículas.
Los filtros deshidratadores y coladores están diseñados para proporcionar una filtración eficaz, protegiendo los sistemas HVAC de contaminantes que podrían comprometer su rendimiento.
Personalización de filtros secadores de cobre
Como fábrica líder de filtros secadores de cobre para sistemas HVAC, se entiende que los tamaños estándar no se adaptan a todas las necesidades. Se ofrece una personalización integral.
Desecante adaptado
Las proporciones de desecante pueden personalizarse para alcanzar niveles de humedad específicos y prevenir la acumulación de ácido.
Filtración multicapa
Se pueden configurar filtros multicapa (grueso + fino) para interceptar partículas de tamaño micrométrico, prolongando así la vida útil de los componentes principales.
Dimensiones y conexiones
Los diámetros, longitudes y tamaños de conexión de tubos pueden personalizarse para adaptarse al diseño específico de climatización.
También es posible fabricar filtros secadores de cobre basándose en planos técnicos o muestras, con apoyo de un centro de I+D profesional.
Aplicaciones en climatización y refrigeración
Los filtros secadores, coladores y acumuladores de cobre se utilizan en sistemas de aire acondicionado, deshumidificación, refrigeración comercial y otras instalaciones HVAC.
Estos componentes pueden integrarse en circuitos con evaporadores, condensadores, unidades de refrigeración, monobloques, conjuntos de refrigeración y paquetes de cámaras frigoríficas.
Su uso se relaciona con la protección de la línea de líquido, la limpieza del circuito, la separación de refrigerante y la reducción de los efectos de la humedad y los contaminantes.
Relación con otros elementos del circuito frigorífico
En una instalación completa, el filtro de cobre puede trabajar junto con accesorios para unidades condensadoras, evaporadores, intercambiadores de calor coaxiales, ventiladores, reguladores de agua de refrigeración, distribuidores de válvulas de expansión, amortiguadores de vibraciones, tubos capilares, líneas de compensación de presión y tuberías flexibles.
El mantenimiento del circuito también puede incluir productos de limpieza, bombas de condensado, aceites para máquinas frigoríficas, aceite para bombas de vacío, refrigerantes, soluciones de lavado, silicona, selladores y anticongelantes.
La selección de cada elemento debe corresponder al diseño del equipo y a las condiciones de funcionamiento del circuito de refrigeración.
Importancia del mantenimiento
La contaminación interna puede proceder de residuos de fabricación, escoria de soldadura, virutas metálicas, polvo, humedad o productos derivados de reacciones químicas. Un filtro secador correctamente seleccionado ayuda a retener estos contaminantes antes de que alcancen componentes sensibles.
Cuando la filtración alcanza una cierta etapa, la diferencia de presión entre la entrada y la salida aumenta y se requiere retrolavado.
En este momento, se abre la válvula de retrolavado y la presión hidráulica fluye desde la entrada de retrolavado hacia el retrolavado de abajo hacia arriba, restaurando la función de filtrado delFiltro secador de cobre para refrigeración.
El estado del filtro debe evaluarse junto con el comportamiento general del sistema, la caída de presión, la presencia de humedad y la limpieza del refrigerante.
Ventajas del cobre en este componente
Los productos están fabricados con cobre de primera calidad, lo que garantiza su durabilidad y resistencia a la corrosión.
El cobre permite fabricar carcasas y conexiones adecuadas para circuitos frigoríficos, además de facilitar la integración con tuberías de cobre mediante procedimientos habituales de instalación.
La fabricación precisa y la carcasa sellada contribuyen a un funcionamiento fiable cuando el componente se utiliza dentro de los parámetros correspondientes al sistema.
Fabricación y fiabilidad
DingSen Shaoxing DingSen Refrigeration Technology Co., Ltd. fundada en 2008, es una empresa china Fabricante de filtros deshidratadores de línea de líquido personalizados y Fábrica de filtros deshidratadores de línea de líquido, que produce principalmente accesorios de refrigeración y accesorios de aire acondicionado para automóviles.
Establecida desde hace más de 10 años, la empresa ha adoptado 'Honestidad e Innovación' como su objetivo, y 'Fabricación Sobresaliente, Buena Virtud, Actitud Seria y Alta Calidad' como su filosofía empresarial.
Guiada por el desarrollo de alta tecnología, se adhiere a un camino de crecimiento sostenible centrado en la calidad y el beneficio. A través de la innovación y la práctica continuas, la empresa ha construido una base de calidad sólida y una reputación garantizada en la industria manufacturera.
Al mismo tiempo, con un servicio eficiente y de alta calidad y una creencia en el beneficio mutuo, la empresa coopera activamente con empresas de todos los campos, explora constantemente el mercado y se esfuerza por crear un mañana mejor.
La fabricación de precisión también incluye evaporadores, condensadores y conectores duraderos, además de filtros deshidratadores de línea de líquido para refrigeración y aire acondicionado de automóviles.
Aspectos que deben comprobarse antes de la instalación
- Tipo de filtro: filtro secador, colador o acumulador.
- Material de la carcasa y resistencia a la corrosión.
- Diámetro, longitud y tamaño de las conexiones.
- Sentido de circulación del refrigerante.
- Compatibilidad con la tubería de líquido.
- Tipo y cantidad de desecante.
- Número y características de las capas filtrantes.
- Espacio disponible para el montaje.
- Presión de trabajo correspondiente al sistema.
- Necesidad de filtración de partículas grandes, finas o de ambas.
La instalación y la sustitución deben realizarse respetando las condiciones de seguridad y los procedimientos aplicables a los circuitos frigoríficos. La elección incorrecta del tamaño, la conexión o la posición puede afectar al flujo del refrigerante y al rendimiento del equipo.
Preguntas frecuentes
¿Para qué sirve un filtro secador de cobre?
Sirve para adsorber la humedad y retener contaminantes del refrigerante, como escoria de soldadura, virutas metálicas, polvo y otras partículas.
¿Dónde se instala?
Generalmente se instala entre el condensador y la válvula de expansión en sistemas de aire acondicionado domésticos, o a la salida del acumulador en sistemas grandes, dentro de la tubería de líquido.
¿Qué materiales desecantes puede contener?
Puede contener gel de sílice, tamiz molecular o alúmina activada, materiales altamente absorbentes destinados a reducir la humedad del circuito.
¿Puede incluir carbón activado?
Algunos modelos contienen carbón activado, que adsorbe sustancias ácidas u olores.
¿Se fabrican tamaños no estándar?
Los diámetros, longitudes y tamaños de conexión de tubos pueden personalizarse para adaptarse a su diseño específico de climatización.
¿Se pueden fabricar según planos?
Sí, se pueden fabricar filtros secadores de cobre basándose en planos técnicos o muestras.
¿Cuál es la cantidad mínima de pedido?
El pedido mínimo estándar es de 10 000 unidades.
