Los filtros para riego agrícola son fundamentales para el éxito de un sistema de riego localizado, ya que este depende, en gran medida, de la calidad del agua y del correcto diseño y mantenimiento de los sistemas de filtración.
Un filtro de agua es de vital importancia para el establecimiento de todo tipo de cultivos, pero el agua utilizada para riego no siempre es la de mejor calidad. Todos los sistemas de riego requieren un sistema de filtrado para garantizar su eficiencia, durabilidad y funcionalidad. Los filtros protegen cada componente del sistema de riego, prolongando su vida útil.
El cabezal del sistema principal es el «corazón» del sistema de riego por goteo. Permite que los emisores funcionen según lo diseñado y que el agua se distribuya según el diseño de riego. Hay diferentes tipos de filtros disponibles, como filtros de malla, de discos o de arena.
Por qué es importante filtrar el agua de riego
La presencia de sólidos suspendidos, arenas, arcillas, materia orgánica y contaminantes químicos puede provocar la obstrucción de los emisores, reduciendo la eficiencia del sistema e impactando negativamente en la producción agrícola.
La calidad del agua de riego es un factor crítico en la eficiencia del sistema de riego y la salud de las plantas. La FAO y el USDA enfatizan que el agua con altos niveles de sedimentos, algas o materia orgánica puede causar obstrucciones y daños en los sistemas de riego. Una filtración adecuada mejora la uniformidad del riego, lo que es crucial para el rendimiento y la salud de los cultivos.
El uso eficiente y sostenible del agua en la agricultura es esencial para la productividad y eficiencia de una explotación. Una correcta filtración del agua de riego es fundamental para proteger los sistemas de riego y promover un crecimiento óptimo de los cultivos.
Qué es un filtro de malla para riego
Los filtros de malla son elementos filtrantes de superficie que emplean un cartucho cilíndrico o disco con malla de acero inoxidable, plástico o materiales especiales, con aberturas que pueden variar desde 80 hasta 400 micras, según el nivel de filtración requerido.
El principio de funcionamiento es simple: las partículas más grandes que los poros de la malla quedan retenidas en su superficie o en el interior del cartucho, permitiendo el paso del agua limpia.
Los filtros de malla son dispositivos diseñados para tamizar y retener partículas más grandes mientras permiten el paso del agua limpia. Estos filtros dentro de su cuerpo tienen un cartucho cilíndrico hecho de una malla de acero inoxidable.
El cuerpo de estos filtros contiene un cartucho cilíndrico hecho de malla de acero inoxidable, un material que aporta mayor durabilidad y resistencia frente a la corrosión, garantizando una vida útil prolongada.
Dependiendo del modelo, en la mayoría de los filtros de malla, el agua fluye de adentro hacia afuera del cartucho, lo que permite filtrar y eliminar las impurezas.
Rendimiento y capacidad de filtración
La capacidad filtrante se suele expresar en Mesh (micras), aunque lo más preciso es medir el tamaño de los huecos de la malla, conocido como luz de paso.
La capacidad de filtraje estará definida por el número de aperturas por pulgada lineal o número de mesh.
En Lama Store, nuestros filtros tienen un micraje de 0,130 mm, pero están disponibles en diferentes tamaños, desde 0,02 hasta 3 mm, adaptándose a distintos caudales y necesidades de filtración.
Los filtros de malla están disponibles en diversas configuraciones manuales y automáticas, adaptándose a diferentes caudales y presiones.
Los filtros semiautomáticos cuentan con una amplia área de filtración y son comúnmente utilizados como sistemas de seguridad en la salida de cabezales. El suministro de agua no se ve interrumpido en ningún momento y además, su limpieza es sumamente eficiente y sencilla.
Los filtros automáticos representan una solución avanzada para instalaciones que requieren operación continua y mínimo tiempo de inactividad. Estos sistemas están equipados con mecanismos de limpieza integrados que se activan de forma automática mediante controladores electrónicos o por la detección de la diferencia de presión entre la entrada y la salida del filtro, lo que indica obstrucción.
El proceso de limpieza se realiza por succión mediante la presión de la red, sin necesidad de detener el flujo de agua al sistema de riego. Este tipo de filtros permite trabajar con caudales elevados y mantener la eficiencia operativa incluso en condiciones adversas.
Tipos de filtros de malla
Filtros de malla de plástico manuales
Son filtros cuyo cuerpo está hecho de plástico y tiene forma de campana.
Los filtros manuales son valorados por su simplicidad y eficacia. Son ideales para sistemas de riego de pequeña escala o en situaciones donde se requiere un control más directo y personal del proceso de filtración.
Filtros de malla metálicos manuales
Son filtros hechos de acero al carbono y tratados con Nanotecnología como tratamiento superficial. Pueden ser verticales o inclinados.
Todos nuestros filtros están fabricados en acero al carbono o poliamidas de alta resistencia, garantizando durabilidad y un rendimiento óptimo en la filtración de partículas, ya sea para agua de riego o para sistemas industriales.
Filtros de malla metálicos centrifugadores
Al igual que los anteriores, su cuerpo está hecho del acero al carbono utilizando la Nanotecnología.
Filtros de malla semiautomáticos
Con solo un giro de manivela, la malla se limpia por completo, sin necesidad de desmontar el filtro.
Los filtros semi-automáticos representan un equilibrio entre los sistemas manuales y automáticos, ofreciendo ventajas de ambos, una combinación de eficiencia y facilidad de manejo.
AZUD SPIRAL CLEAN es un filtro semiautomático de malla de AZUD que ofrece máxima superficie de filtrado, facilidad de limpieza y efectividad, con un mantenimiento mínimo.
Filtros de malla automáticos
Los filtros automáticos ofrecen una solución de filtración eficiente y de bajo mantenimiento para sistemas de riego a gran escala. Los filtros automáticos son ideales para grandes sistemas de riego, donde la eficiencia y la reducción del trabajo manual son cruciales.
AZUD LUXON es un equipo de filtración de malla autolimpiante para la eliminación de partículas inorgánicas en suspensión, garantizando el suministro ininterrumpido de agua filtrada gracias a la limpieza de la malla filtrante media escáner y boquillas de succión.
Fabricados con acero de alta calidad que aportan resistencia mecánica y durabilidad.
Versatilidad: Amplitud de gama para cualquier tipo de instalación
Resistencia y materiales
La malla de acero inoxidable aporta mayor durabilidad y resistencia frente a la corrosión, garantizando una vida útil prolongada.
En Lama Store ofrecemos filtros de malla en una amplia variedad de tamaños para adaptarse a tus necesidades: desde filtros de 3/4, 1 y 1 1/2 pulgadas, hasta opciones más grandes de 2, 3, 4, 5 y 6 pulgadas.
| Característica | Opciones disponibles |
|---|---|
| Material del cartucho | Acero inoxidable, plástico o materiales especiales |
| Material del cuerpo | Acero al carbono o poliamidas de alta resistencia |
| Aberturas de filtración | Desde 80 hasta 400 micras |
| Micraje disponible | Desde 0,02 hasta 3 mm |
| Conexiones | 3/4, 1, 1 1/2, 2, 3, 4, 5 y 6 pulgadas |
| Funcionamiento | Manual, semiautomático y automático |
Para qué aguas se recomienda un filtro de malla
Estos filtros son ideales para aguas limpias o con bajo contenido de sólidos, como las provenientes de pozos o de redes de suministro tratadas.
El filtro de malla esta especialmente diseñado para ser utilizados en aguas de riego con baja carga de materiales en suspensión y partículas de tamaño grande. Tienen la capacidad de retener partículas de origen mineral, ya que su diseño permite capturar sedimentos sólidos y granulares.
Son apropiados para la limpieza de aguas de mediana a mala calidad cuyo origen sea aguas superficiales como canales o aguas acumuladas en tranques.
Si contiene partículas grandes, usa un filtro de malla. Para sedimentos finos, el filtro de arena es la mejor opción.
En sistemas por goteo y microaspersión, se recomienda un filtro que evite la obstrucción de los emisores.
Los filtros de malla son muy útiles en muchas situaciones, pero donde más uso se les da es en el sector agrícola, sobre todo en los sistemas de riego por goteo.
El riego por goteo consiste en aplicar el agua a los cultivos gota por gota a través de un manguero. Para ello, utiliza filtros de malla para riego por goteo.
Cuándo combinar el filtro de malla con otros equipos
La correcta selección de los filtros para riego agrícola es fundamental para garantizar la eficiencia y durabilidad del sistema de filtración. Factores como la fuente de agua, el tipo de cultivo, el caudal y la presión de operación deben ser considerados para elegir entre filtros de arena, automáticos, de malla, de anillas, cabezales completos o hidrociclones.
Filtros de arena
Los filtros de arena son considerados la primera barrera de defensa en sistemas de riego que utilizan aguas con alta carga orgánica, como aguas de embalses, canales, ríos o presas.
Funcionan mediante la percolación del agua a través de un lecho filtrante compuesto principalmente por arena de granulometría controlada. La estructura del medio permite atrapar algas, limo, arcillas y material en suspensión, brindando una filtración progresiva desde las partículas más gruesas hasta las más finas.
La filtración a través de arena se produce por retención física de la suciedad en los huecos formados entre los gránulos usados a través de todo el manto filtrante. Se trata de una filtración en profundidad, característica que le confiere la mayor eficacia entre todos los sistemas.
Este tipo de filtro requiere un sistema de contralavado periódico para remover los sólidos acumulados, el cual puede ser manual o automático, dependiendo del diseño.
Filtros de anillas o discos
Los filtros de anillas o filtros de discos son dispositivos que emplean un conjunto de discos de material plástico o polímero que tienen microcanales o ranuras en sus superficies.
Cuando estos discos se comprimen, crean un cartucho con numerosos espacios donde se retienen partículas sólidas tanto orgánicas como inorgánicas.
Los filtros de anillas ofrecen una gran superficie de filtración en un volumen compacto, lo que les proporciona una elevada capacidad de retención y resistencia a la obstrucción progresiva.
Su ventaja frente a los filtros de malla radica en su mejor desempeño ante sólidos en suspensión de origen orgánico y arcillas finas.
Los filtros de disco son eficientes en la eliminación de partículas finas y medianas, haciéndolos adecuados para una amplia gama de condiciones de agua, incluyendo aguas con altas cargas de sedimentos.
Los filtros para riego de discos están compuesto por una serie de anillos delgados y ranurados de plástico, apilados y comprimidos entre sí. Está indicado para aguas de riego con alta carga de sedimentos, como partículas finas de arcilla, arena, limo o materia orgánica suspendida.
Su estudiado diseño y fabricación garantizan una elevada vida útil, resistencia y calidad de filtración.
Elevada superficie filtrante.
Modularidad: Versatilidad, compatibilidad, fácil mantenimiento.
Bajo mantenimiento: Sin necesidad de herramientas.
Hidrociclones
Los hidrociclones son equipos especializados en la separación de partículas pesadas, como arena y sedimentos gruesos, a través de un proceso de separación por fuerza centrífuga.
El agua entra tangencialmente al hidrociclón, generando un flujo helicoidal que empuja las partículas más densas hacia las paredes y las dirige hacia el fondo del dispositivo, donde se acumulan en un depósito. El agua limpia se descarga por la parte superior del equipo.
Los hidrociclones son considerados filtros de pretratamiento y generalmente se utilizan como la primera etapa de filtración cuando se utilizan aguas de pozos o fuentes con alta presencia de arena.
Los hidrociclones Odis serie 5000 están diseñados para soportar condiciones severas y altas presiones, con mínima pérdida de carga y poca necesidad de mantenimiento.

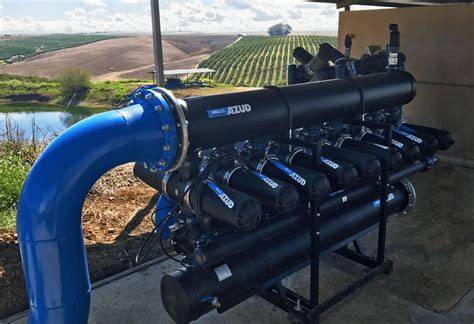

Cabezales de filtración
Los cabezales de filtración son sistemas modulares que agrupan diferentes tipos de filtros, como hidrociclones, filtros de arena, filtros de anillas o filtros de malla, en un mismo conjunto, permitiendo un tratamiento integral y escalable del agua de riego.
El cabezal funciona como la estación principal de filtrado, donde cada componente cumple una función específica: el hidrociclón elimina partículas pesadas, el filtro de arena retiene materia orgánica y los filtros de malla o anillas aseguran la eliminación de partículas finas.
Se pueden configurar cabezales según el caudal, la calidad del agua y el tipo de cultivo, incluyendo sistemas de limpieza automática y controladores que permiten analizar y gestionar la eficiencia del filtrado en tiempo real.
Los filtros automáticos Odis están diseñados para ofrecer una alta capacidad de filtración con bajo consumo de agua y energía durante el lavado.
Cómo elegir el filtro de malla adecuado
Elegir el filtro correcto es fundamental. Existen herramientas que pueden ayudar a los agricultores a asegurarse de que están usando el tipo de filtro adecuado para cualquier fuente de agua específica.
Al elegir el filtro, no se trata solo de elegir las especificaciones técnicas, sino también de un proveedor experimentado; esto le evitará muchos problemas en el futuro.
Calidad del agua
Identifica la carga de sedimentos, algas y otros contaminantes en el agua.
Si contiene partículas grandes, usa un filtro de malla. Para sedimentos finos, el filtro de arena es la mejor opción.
Tipo de riego y cultivo
En sistemas por goteo y microaspersión, se recomienda un filtro que evite la obstrucción de los emisores.
Algunos cultivos son más sensibles a ciertos tipos de impurezas que otros.
Caudal y presión
Los filtros de malla están disponibles en diversas configuraciones manuales y automáticas, adaptándose a diferentes caudales y presiones.
Factores como la fuente de agua, el tipo de cultivo, el caudal y la presión de operación deben ser considerados para elegir entre filtros de arena, automáticos, de malla, de anillas, cabezales completos o hidrociclones.
Mantenimiento y presupuesto
Algunos filtros requieren limpiezas frecuentes y procesos de retro lavado, lo que debe considerarse antes de la compra.
Evalúa tu capacidad y disposición para realizar el mantenimiento del filtro.
Considera tanto el costo inicial como los costos de operación a largo plazo.
Los filtros automáticos pueden ser más costosos al principio, pero ahorran en costos de mano de obra a largo plazo.
Los filtros más comunes en sistemas de riego agrícola de mediana o baja escala son los de anillos y malla.
Funcionamiento según el sistema de limpieza
En nuestra tienda de sistemas de filtrado, puedes encontrar 3 modelos de filtros de mallas según el sistema de limpieza que tengan: manual, semiautomáticos y automáticos.
El lavado del filtro puede ser manual, semiautomático o automático y esto se refiere al elemento que hace que se produzca el lavado.
Filtros manuales
El usuario limpia manualmente los filtros manuales y semiautomáticos.
Los filtros manuales, como el AZUD HELIX SYSTEM, son una excelente opción para sistemas de riego más pequeños o donde se prefiere la simplicidad.
Frecuencia de Mantenimiento: Depende de la calidad del agua y del uso del sistema; se recomienda una revisión regular.
Filtros semiautomáticos
El semiautomático puede tener un indicador de obstrucción para mostrar cuándo es necesario limpiar el filtro.
Los filtros semi-automáticos representan un equilibrio entre los sistemas manuales y automáticos, ofreciendo ventajas de ambos, una combinación de eficiencia y facilidad de manejo.
Filtros automáticos
Los filtros automáticos representan una solución avanzada para instalaciones que requieren operación continua y mínimo tiempo de inactividad.
Los filtros automáticos son ideales para grandes sistemas de riego, donde la eficiencia y la reducción del trabajo manual son cruciales.
Todos los filtros de limpieza automática, independientemente de su tipo, tienen una cosa en común: los componentes hidráulicos y eléctricos utilizados para abrir las válvulas para la limpieza.
Mantenimiento del filtro de malla
El mantenimiento de un filtro de malla es bastante sencillo, pero fundamental para que funcione correctamente y prolongue su vida útil.
Primero, debemos inspeccionar si hay fugas y repararlas.
Hemos de asegurarnos de que el filtro pueda retrolavarse y limpiarse, es algo que debemos revisar al menos una vez al mes.
El rendimiento del filtro depende de su capacidad para lavar y limpiar correctamente. Cualquier acumulación de suciedad causada por un lavado inadecuado, eventualmente obstruirá y dañará el filtro.
Control de la presión diferencial
El control de la diferencia de presión entre la entrada y la salida de un filtro nos proporcionará información sobre cuándo el filtro comienza a obstruirse y debe lavarse.
Verificar el diferencial de presión y compararlo con el valor estándar según la documentación técnica del filtro nos dirá si el lavado está funcionando como debería.
Si el diferencial de presión está por encima del diferencial de presión normal, esto significa que la malla, el disco o la arena están obstruidos.
Si el diferencial de presión es menor que el diferencial de presión normal, esto significa que el elemento de filtración no se está filtrando correctamente y el agua pasa sin filtrar.
Limpieza del cartucho y la malla
Saque la malla de la carcasa e inspecciónela visualmente para asegurarse de que no tenga grietas o daños.
Para suciedad más incrustada, utiliza un cepillo suave o un hisopo de nailon.
La malla debe limpiarse sin emplear objetos que puedan deformar, perforar o agrandar sus aberturas.
La revisión del estado debe incluir la inspección de la malla y las juntas del filtro.
Limpieza de depósitos minerales y orgánicos
Si es necesario, sumerja los discos en una solución química destinada a limpiar cualquier residuo orgánico y biológico. El manual del usuario debe indicar qué químico utilizar.
Si se encuentran incrustadas sales y resulta difícil retirarlas, se puede sumergir el filtro en agua acidulada durante unos minutos.
Algunos modelos cuentan con un tapón roscado en la parte inferior, el cual, al abrirse y encenderse el sistema, permite expulsar las impurezas y residuos del interior.
Revisión de la automatización
Se debe prestar especial atención a los filtros automáticos porque aquí la operación de lavado depende del controlador de riego y otros componentes eléctricos e hidráulicos para su realización.
Asegúrese de limpiar el pequeño filtro de plástico y los microtubos que operan en este circuito hidráulico.
Si notamos que la frecuencia de limpieza es demasiado alta, esto podría indicar que el filtro permanece obstruido después del lavado o que el valor diferencial de presión establecido está configurado incorrectamente en el controlador.
Si la frecuencia de limpieza es demasiado baja, esto podría ser un signo de fallo mecánico o fallos en la automatización y los sensores.
Seguridad antes de abrir el filtro
Advertencia, antes de abrir el filtro, cierre el suministro de agua y drene el filtro.
Instalación y puesta en servicio
Una instalación y mantenimiento adecuados son cruciales para el rendimiento óptimo de cualquier sistema de filtración de riego.
Es esencial seguir cuidadosamente las instrucciones del fabricante para la instalación, asegurándose de que todos los componentes estén correctamente ensamblados y seguros.
Desde AZUD siempre recomendamos la instalación de nuestros filtros por parte de instaladores expertos que sean partner oficiales de AZUD, que aseguran el éxito del proyecto gracias a su perfecto conocimiento sobre nuestros productos.
El rendimiento de un filtro de malla depende de que el cartucho, las juntas, las conexiones, las válvulas y los elementos de control trabajen correctamente y de que el proceso de limpieza se ejecute con la frecuencia adecuada.
Soluciones complementarias y ejemplos de aplicación
En la región de Chapanay, Mendoza, Argentina, un productor agrícola implementó un enfoque innovador combinando cultivos de pistacho y ajo. El reto principal era la alta concentración de arena en el agua de los pozos, lo cual amenazaba la eficiencia y longevidad de los sistemas de riego.
La solución llegó con la instalación del sistema AZUD HELIX AUTOMATIC 4DCL/5 con filtros de 130 micras, adaptándose perfectamente a las bombas de baja rotación y trabajando eficazmente con un booster adicional.
Este sistema avanzado ha mejorado significativamente la calidad del agua de riego, extendiendo la vida útil del sistema de riego, asegurando un riego uniforme y reduciendo los costos operativos y de mantenimiento.
Un líder en la producción de pasas en Sudáfrica enfrentó retos significativos debido a la variabilidad de la calidad del agua del río Orange, especialmente en la temporada de lluvias.
El desafío se centraba en filtrar eficazmente el agua cargada con sólidos y materia orgánica. La solución fue implementar dos sistemas AZUD HELIX AUTOMATIC 4DCL6/10FX DLP 200MG, capaces de manejar un caudal de 360 m³/h.
Estos sistemas robustos y eficientes permitieron una filtración efectiva a baja presión, optimizando el consumo energético y facilitando la reutilización del agua de retrolavado, mejorando significativamente la sostenibilidad y eficiencia del riego en la producción de pasas.
Configuración y asesoramiento técnico
En AZUD hemos desarrollado un configurador de equipos de filtrado para sistemas de riego.
Basado en los años de experiencia y tras el estudio de todos los datos recopilados por parte de nuestro equipo de ingeniería, podemos ofrecer esta aplicación que bajo el nombre de Configurador, se presenta como una herramienta fácil e intuitiva para dimensionar y recomendar equipos de filtración.
Puedes acceder a nuestro configuración desde AZUD.info.
Copersa opera en España, Portugal y Andorra, distribuyendo productos para riego agrícola, como los filtros Odis.
Nuestro equipo técnico de ingeniero agrícolas pueden asesorar en el diseño de la instalación según las necesidades específicas de cada cultivo.
