Un polarizador de tipo glan está diseñado para transmitir solo luz extraordinaria utilizando cristales birrefringentes como Calcita, Itrio Orthovanadato y Beta Bario Borato del rango de longitud de onda UV-IR. Un polarizador es un componente óptico importante, ampliamente utilizado en óptica para producir un estado de polarización lineal.
Los polarizadores de tipo Glan son aplicables en situaciones donde se requieren mayores relaciones de extinción, mayor pureza de polarización y amplios rangos espectrales. Las propiedades de los cristales birrefringentes de estos materiales influyen considerablemente en la selección del tipo correcto de polarizador.
Qué es un polarizador tipo Glan
Los polarizadores Glan utilizan cristales birrefringentes para separar los componentes de polarización de un haz de luz. Un polarizador de tipo glan está diseñado para transmitir solo luz extraordinaria utilizando cristales birrefringentes como Calcita, Itrio Orthovanadato y Beta Bario Borato del rango de longitud de onda UV-IR.
La birrefringencia permite que el material presente distintos índices de refracción para diferentes direcciones de polarización. Como resultado, una componente del campo óptico se transmite como luz extraordinaria, mientras que la otra se desvía o se elimina según la geometría y el tipo de construcción del polarizador.
CRYLIGHT fabrica una amplia gama de polarizadores (Glan Laser, Glan Taylor, Glan Thompson, Wollaston y Rochon) con cristales birrefringentes como materia prima: a-BBO, calcita, YVO₄ y cuarzo, que ofrecen las aplicaciones de espectro más amplio y alta pureza de polarización.
Tipos de polarizadores Glan
Wavelength Opto-Electronics ofrece tres tipos de polarizadores glan: polarizadores glan-thompson, glan-taylor y glan-láser. Los polarizadores glan están diseñados para aplicaciones de baja, media y alta potencia, respectivamente.
| Tipo | Aplicación indicada |
|---|---|
| Glan-Thompson | Aplicaciones de baja potencia |
| Glan-Taylor | Aplicaciones de media potencia |
| Glan-Láser | Aplicaciones de alta potencia |
Polarizador Glan-Thompson
Los polarizadores glan están diseñados para aplicaciones de baja, media y alta potencia, respectivamente. El polarizador Glan Thompson utiliza una configuración destinada a producir polarización lineal con alta pureza dentro de los rangos espectrales admitidos por el material empleado.
En la información de producto, el polarizador Glan Thompson se especifica con calcita para un rango de 350-2300 nm y con α-BBO para un rango de 200-900 nm. Su tasa de extinción indicada es <5x10-5.
Polarizador Glan-Taylor
El polarizador Glan Taylor está disponible con alfa-BBO, calcita y YVO4. Sus rangos indicados son alfa-BBO: 220-3000 nm, Calcita: 350-2300 nm y YVO4: 500-4000 nm.
La tasa de extinción indicada para el polarizador Glan Taylor es <5x10-6. Su umbral de daño se especifica como >1 J/cm², 20 ns, 20 Hz, a 1064 nm.
Polarizador Glan-Láser
El polarizador láser Glan está destinado a aplicaciones de alta potencia. El polarizador láser Glan está disponible con alfa-BBO, calcita y YVO4 en los rangos alfa-BBO: 220-3000 nm, Calcita: 350-2300 nm y YVO4: 500-4000 nm.
Su tasa de extinción indicada es <5x10-6. El umbral de daño indicado es >5 J/cm², 20 ns, 20 Hz, a 1064 nm.
Materiales birrefringentes
Los materiales principales de los polarizadores Glan son Calcita, α-BBO y YVO4. La elección del cristal depende del rango espectral necesario, la potencia óptica y el nivel de pureza de polarización requerido.
| Material | Rango de longitud de onda |
|---|---|
| Calcita | 350-2300 nm |
| YVO4 | 500-4000 nm |
| α-BBO | 220-3000 nm |
Calcita
La calcita cubre un rango de longitud de onda de 350-2300 nm. En los polarizadores Glan, este material puede emplearse en configuraciones Taylor, láser y Thompson.
La relación de extinción indicada para la calcita es 5 x 10-5: 1. Su uso permite trabajar en una zona amplia del espectro visible y del infrarrojo cercano.
YVO4
El Itrio Orthovanadato, identificado como YVO4 o YVO₄, cubre un rango de 500-4000 nm. Este material se emplea en polarizadores Glan Taylor y Glan láser.
La relación de extinción indicada para YVO4 es Tp/Ts > 5 x 10-6: 1. El rango de 500-4000 nm permite utilizarlo en aplicaciones que requieren operación desde el visible hasta el infrarrojo.
α-BBO
El Beta Bario Borato, identificado como α-BBO, ofrece un rango espectral amplio. La información de producto indica α-BBO: 220-3000 nm, mientras que algunas configuraciones específicas se distribuyen en intervalos de 220-350 nm, 350-700 nm y 700-3000 nm.
La relación de extinción indicada para α-BBO es Tp/Ts > 5 x 10-6: 1. El material aparece en polarizadores Glan Taylor, Glan láser y Glan Thompson.
Especificaciones ópticas y mecánicas
La calidad de la superficie especificada es 20/10 rayar y excavar. La tolerancia de dimensión indicada es +/-0,1 mm, la distorsión del frente de onda es L/4 y la desviación del haz es <3 minutos de arco.
| Parámetro | Especificación |
|---|---|
| Calidad de la superficie | 20/10 rayar y excavar |
| Tolerancia de dimensión | +/-0,1 mm |
| Distorsión del frente de onda | L/4 |
| Desviación del haz | <3 minutos de arco |
| Diámetro | 1 " |
| Apertura clara | 8 / 10 / 12.7mm |
| Campo angular | > 6, > 6.5, > 7.7 |
| Umbral de daño | >1J / cm2 |
| Montar | Aluminio anodizado negro |
Relación de extinción
La relación de extinción es uno de los parámetros principales para valorar la pureza de polarización. La relación de extinción indicada es Tp/Ts > 5 x 10-6: 1 para YVO4 y α-BBO, y 5 x 10-5: 1 para calcita.
En otra especificación comparativa, la tasa de extinción se indica como <5x10-6 para los polarizadores Glan Taylor y Glan láser, y como <5x10-5 para los polarizadores Glan Thompson, Wollaston y Rochon.
Umbral de daño
El umbral de daño indicado para los polarizadores es >1 J/cm2. En una especificación comparativa, el umbral de daño del polarizador Glan Taylor es >1 J/cm², 20 ns, 20 Hz, a 1064 nm, mientras que el del polarizador láser Glan es >5 J/cm², 20 ns, 20 Hz, a 1064 nm.
También se indican los siguientes valores para otras configuraciones: >200 MW/cm2 1064 nm para el polarizador Glan Thompson, >500 MW/cm2 1064 nm para el polarizador Wollaston y >500 MW/cm2 1064 nm para el polarizador Rochon.
Apertura, diámetro y campo angular
La apertura clara disponible es de 8 / 10 / 12.7mm. Los modelos de la tabla tienen un diámetro de 25.4 mm y aperturas claras de 8/10/12.7 mm.
El campo angular indicado es > 6,> 6.5,> 7.7. El diámetro de referencia es de 1 ".
Superficies y montaje
El tipo de contacto de superficie puede ser con espacio de aire o cementado. El montaje indicado es de aluminio anodizado negro.
El recubrimiento puede ser MgF2 de una sola capa a 1064 nm, con Tp > 85 % a 1064 nm típico.
Modelos y rangos espectrales
Los modelos disponibles muestran cómo el tipo de construcción y el material determinan el rango espectral de funcionamiento. Los modelos Taylor y láser incluyen versiones para calcita, YVO₄ y α-BBO, mientras que los modelos Thompson indicados utilizan α-BBO y calcita.
| Modelo | Longitud de onda (nm) | Material | Apertura clara (mm) | Diámetro (mm) | Tipo |
|---|---|---|---|---|---|
| GTPT-CAL-1 | 350-2300 | Calcita | 8/10/12.7 | 25.4 | Taylor |
| GTPT-YVO-1 | 500-4000 | YVO₄ | 8/10/12.7 | 25.4 | Taylor |
| GTPT-BBO-220-1 | 220-350 | α-BBO | 8/10/12.7 | 25.4 | Taylor |
| GTPT-BBO-350-1 | 350-700 | α-BBO | 8/10/12.7 | 25.4 | Taylor |
| GTPT-BBO-700-1 | 700-3000 | α-BBO | 8/10/12.7 | 25.4 | Taylor |
| GTPL-CAL-1 | 350-2300 | Calcita | 8/10/12.7 | 25.4 | Láser |
| GTPL-YVO-1 | 500-4000 | YVO₄ | 8/10/12.7 | 25.4 | Láser |
| GTPL-BBO-220-1 | 220-350 | α-BBO | 8/10/12.7 | 25.4 | Láser |
| GTPL-BBO-350-1 | 350-700 | α-BBO | 8/10/12.7 | 25.4 | Láser |
| GTPL-BBO-700-1 | 700-3000 | α-BBO | 8/10/12.7 | 25.4 | Láser |
| GTPS-BBO-1 | 200-900 | α-BBO | 8/10/12.7 | 25.4 | Thompson |
| GTPS-CAL-1 | 350-2300 | Calcita | 8/10/12.7 | 25.4 | Thompson |
Comparación con otros polarizadores birrefringentes
CRYLIGHT fabrica una amplia gama de polarizadores (Glan Laser, Glan Taylor, Glan Thompson, Wollaston y Rochon) con cristales birrefringentes como materia prima: a-BBO, calcita, YVO₄ y cuarzo, que ofrecen las aplicaciones de espectro más amplio y alta pureza de polarización.
| Parámetro | Polarizador Glan Taylor | Polarizador láser Glan | Polarizador Glan Thompson | Polarizador Wollaston | Polarizador Rochon |
|---|---|---|---|---|---|
| Material | alfa-BBO: 220-3000 nm Calcita: 350-2300 nm YVO4: 500-4000 nm | alfa-BBO: 220-3000 nm Calcita: 350-2300 nm YVO4: 500-4000 nm | Calcita: 350-2300 nm | Calcita: 350-2300 nm YVO4: 500-4000 nm CUARZO: 400-2300 nm | alfa-BBO: 190-3500 nm |
| Tolerancia de dimensión | +/-0,1 mm | +/-0,1 mm | +/-0,1 mm | +/-0,1 mm | +/-0,1 mm |
| Calidad de la superficie (S/D) | 20-10 | 20-10 | 20-10 | 20-10 | 20-10 |
| Distorsión del frente de onda | L/4 | L/4 | L/4 | L/4 | L/4 |
| Desviación del haz | <3 minutos de arco | <3 minutos de arco | <3 minutos de arco | <3 minutos de arco | <3 minutos de arco |
| Tasa de extinción | <5x10-6 | <5x10-6 | <5x10-5 | <5x10-5 | <5x10-5 |
| Umbral de daño | >1 J/cm², 20 ns, 20 Hz, a 1064 nm | >5 J/cm², 20 ns, 20 Hz, a 1064 nm | >200 MW/cm2 1064 nm | >500 MW/cm2 1064 nm | >500 MW/cm2 1064 nm |
Aplicaciones de los polarizadores tipo Glan
Los polarizadores de tipo Glan son aplicables en situaciones donde se requieren mayores relaciones de extinción, mayor pureza de polarización y amplios rangos espectrales. Un polarizador es un componente óptico importante, ampliamente utilizado en óptica para producir un estado de polarización lineal.
Sus características permiten utilizarlos en sistemas ópticos, instrumentación científica, láseres y montajes en los que es necesario seleccionar una única componente de polarización. La selección entre Glan-Thompson, Glan-Taylor y Glan-láser depende principalmente de la potencia óptica y de las exigencias de extinción.
Diferencia entre un polarizador Glan y un filtro polarizador fotográfico
El filtro CPL Gloxy intensifica la saturación de las fotografías mediante la eliminación de la luz polarizada y los reflejos de las superficies reflectantes. El filtro polarizador circular le permitirá mejorar e intensificar los colores en sus fotografías, mejorar los contrastes, minimizar o eliminar los reflejos.
Es un accesorio especialmente útil para la fotografía de paisajes, el azul del cielo se intensifica, la saturación y el contraste de la imagen aumentan. Te permitirá eliminar o reducir los reflejos que suelen aparecer en superficies reflectantes como son el agua o el cristal.
Este tipo de efecto es imposible de conseguir en un programa de retoque fotográfico, así que debes intentar suprimir esos reflejos con un filtro polarizador en el momento en que realices la fotografía.
Este polarizador lineal es un filtro neutro para utilizar en las luces. Se utiliza frecuentemente en fotografía para reducir el brillo de las superficies ligeramente reflectoras, como el vidrio, agua, papel brillante y ciertos objetos metálicos.
Este filtro no tiene como propósito sustituir a una lente polarizadora de una cámara. Una lente polarizadora puede utilizarse por separado para reducir el brillo, pero su efectividad está limitada a un lugar muy concreto de la cámara en relación con la producción de brillo de la superficie (uno 55° del eje central).
Por esta razón, es mejor utilizar filtros polarizadores tanto en las luces como en la cámara. La técnica de "Polarización Cruzada" permite una gran flexibilidad en la colocación de la cámara.
Polarización cruzada
Esta técnica es especialmente útil cuando la cámara está apuntando directamente al sujeto. La mayoría de objetos producen algo de brillo.
Incluso aunque sea mínimo, este brillo puede causar una "eliminación" o debilitación del color del objeto. La "polarización cruzada" pude reducir este brillo para proporcionar una saturación de color más rica.

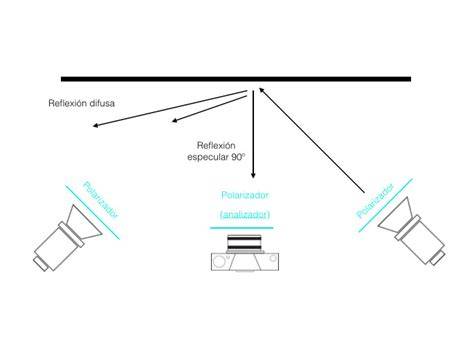

Para realizar la "polarización cruzada" coloque el Filtro Polarizador Rosco en frente de las luces, de forma que sus ejes estén apuntando en la misma dirección. Cada filtro está claramente marcado para indicar el eje de polarización.
El filtro debe colocarse en un marco en frente del proyector o sujeto a las viseras, pero debe tener cuidado de permitir un espacio de aire para ventilación. A continuación, coloque las luces en un ángulo de 45° respecto al sujeto.
Después, gire la lente polarizadora de la cámara hasta que el brillo disminuya o desaparezca. Además de reducir el brillo, el Filtro Polarizador de Rosco puede utilizarse para una variedad de efectos especiales o aplicaciones técnicas.
Estos incluyen la Birefringencia e ilusión óptica (gafas 3D). El Filtro Polarizador de Rosco se produce en una base de acetato.
Es un excelente gris neutro con un desvío mínimo de la temperatura de color. La transmisión es del 38% (11/2 stops).
Características de los filtros polarizadores circulares
Filtra determinados rayos de luz, esto permite minimizar o eliminar los reflejos de las superficies reflectantes. Mejora el contraste, realza e intensifica los colores de las fotografías.
- Es especialmente util para la fotografía de paisajes, el azul del cielo se intensifica y la sensación de profundidad se incrementa.
- Garantiza el correcto funcionamiento del enfoque automático y la exposición.
- Repele el polvo (dust repelling) y el agua.
- Ultra fino con revestimiento multi-capas con el fin de evitar los reflejos.
- HD compatible.
Gracias a que el filtro elimina determinados rayos solares otros aspectos de tus fotografías también se verán beneficiados. Por ejemplo, el contraste que aumentará considerablemente, así como la saturación de los colores o la profundidad.
Por esto se convierte en un filtro imprescindible en la fotografía de paisaje ya que conseguirás unos colores más impactantes y superficies sin reflejos, intensificando el azul del cielo o el verde de la vegetación.
Eliminarás los reflejos de superficies reflectantes como agua o cristal. Este filtro polarizador Gloxy está fabricado con un revestimiento multi capa que evita los reflejos internos además de ser repelente de agua y polvo, de esta forma se podrá mantener en perfectas condiciones durante mucho más tiempo.
El Filtro Polarizador Circular Gloxy 77mm tiene una estructura ultra fina que no aumentará prácticamente nada el tamaño de tu objetivo.
Filtro polarizador variable para observación
Este versátil filtro actúa como un atenuador de luz para tu telescopio, disminuyendo la intensidad del brillo de la Luna y los planetas para que su observación sea mucho más cómoda.
La reducción del brillo y por lo tanto de los halos generados, desenmascara detalles finos del objeto observado y en general mejora notablemente el contraste.
El filtro consiste de dos filtros polarizadores de alta calidad unidos en una celda giratoria (360º) que te permite ajustar a tu antojo la cantidad exacta de transmisión de luz que te interesa.
Tal control de la intensidad lumínica que llega a tus ojos es ideal para la observación de la Luna ya que el brillo de la misma depende mucho de la fase en la que se encuentre. El filtro puede reducir el brillo lunar entre un 1% y un 40%.
Este filtro polarizador también es perfecto para observación terrestre diurna ya que filtra la luz polarizada que viene de los reflejos en superfícies metálicas o sobre el mar mismo.
Por lo tanto es ideal para días soleados. El filtro viene montado en una celda anodizada de aluminio que se rosca directamente en cualquier ocular de 1,25″.
La reducción de reflejos hasta un nivel óptimo permite descubrir muchas más características lunares y planetarias, sin modificar significativamente el color de los objetos.
| Característica | Valor |
|---|---|
| Construcción | Dos filtros montados sobre celda giratoria |
| Rotación | 360º |
| Rango de reducción de brillo | 1% hasta el 40% |
| Diámetro | 1.25″ (31.8mm) |
| Montaje | montado con doble rosca |
Consideraciones de selección
Para elegir un filtro polarizador tipo Glan, primero debe definirse la longitud de onda de trabajo. La calcita cubre 350-2300 nm, YVO4 cubre 500-4000 nm y α-BBO cubre 220-3000 nm.
Después debe seleccionarse el tipo de polarizador en función de la potencia. Los polarizadores glan están diseñados para aplicaciones de baja, media y alta potencia, respectivamente.
La relación de extinción, la apertura clara, el diámetro, el campo angular, el umbral de daño y el tipo de contacto de superficie completan los criterios principales de selección.
En aplicaciones láser de alta potencia, el polarizador láser Glan presenta un umbral de daño indicado de >5 J/cm², 20 ns, 20 Hz, a 1064 nm. Para aplicaciones que requieren una extinción especialmente elevada, el polarizador Glan Taylor presenta una tasa de extinción indicada de <5x10-6.
