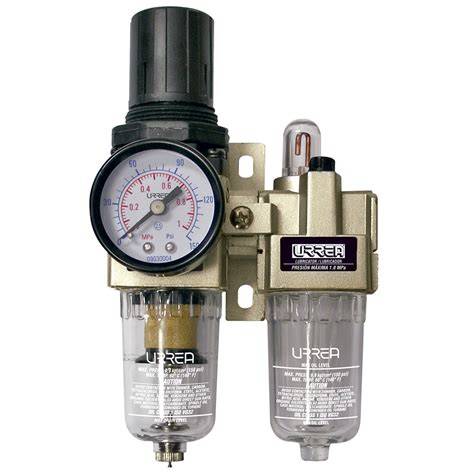

Un filtro regulador de aire 1/2 combina la limpieza del aire comprimido con el control de la presión de salida. Cuando incorpora un lubricador, también suministra aceite de forma automática a las herramientas neumáticas, ayudando a evitar daños provocados por la humedad, el óxido o la cal.
Este tipo de unidad se instala en líneas neumáticas con conexiones de 1/2" y resulta adecuada para compresores, herramientas neumáticas, equipos de taller, aplicaciones de pintura y trabajos de limpieza.
Qué es un filtro regulador de aire 1/2
El filtro de aire con regulador para compresor y lubricador para herramientas neumáticas previene el posible deterioro de las herramientas que genera la humedad y permite controlar la presión de salida del compresor de forma precisa, además lubrica la herramienta de forma automática.
Los filtros reguladores de presión proporcionan aire seco y limpio y con presión controlada, además lubricador para evitar daños en los equipos neumáticos causados por la humedad, el óxido o la cal.
Los filtros de lubricación, además de limpiar el aire, también lo lubrican, gracias a un lubricador integrado en el filtro.
Los filtros de lubricación son compactos, fáciles de instalar y económicos.
En la mayoría de los casos, están equipados con un tanque. Esto representa una ventaja respecto de los métodos tradicionales de lubricación ya que permite ahorrar mucho tiempo.
Funciones principales de la unidad
Filtrado del aire comprimido
Seca y drena el aire comprimido protegiendo las herramientas y mejorando los acabados en pintura, limpieza, etc.
El filtro interior de este condensador capta micropartículas y condensa la humedad presente a la entrada del filtro.
El grado de filtración puede ser de 5 micrones y 20 micrones, según la configuración del equipo.
La precisión de filtración de esta unidad es de 5 μm.
Regulación de la presión
El regulador de presión de aire comprimido permite aumentar o reducir la presión indicada en el manómetro.
El regulador permite adaptar la presión del aire a las necesidades de la máquina o herramienta conectada, evitando que trabaje con una presión inadecuada.
El mando de regulación incorpora un sistema de bloqueo.
Algunos modelos incluyen descarga de la sobrepresión (relieving) incorporada.
Lubricación automática
El lubricador suministra aceite a la línea neumática para mantener lubricados los componentes internos de las herramientas.
Incluye regulador para ajustar el volumen de aceite aplicado.
Esta mirilla transparente permite observar el goteo de aceite, ayudando a determinar si es correcto.
La lubricación integrada evita tener que aplicar aceite manualmente en cada herramienta y facilita el mantenimiento de los equipos neumáticos.
Drenaje del agua y los residuos
El agua y polvo acumulados pueden purgarse de forma sencilla girando esta válvula de purga situada en la parte inferior.
El dispositivo de drenaje de la condensación puede ser manual o semiautomático, en versión integrada o con descarga automática (PA).
La unidad presenta un elevado nivel de separación de los condensados.
Mantenimiento a Filtro Regulador Lubricador (FRL) - Castillo Camacho 5AMM
Conexiones de 1/2" BSP
Las conexiones de entrada y salida de este filtro son BSP 1/2", se trata de la medida más usada.
La entrada de aire es de 1/2" BSP hembra.
La conexión de 1/2" permite integrar el filtro regulador en numerosas instalaciones de aire comprimido y líneas neumáticas que utilizan esta medida.
| Elemento | Especificación |
|---|---|
| Conexión | 1/2" |
| Entrada de aire | 1/2" BSP hembra |
| Tipo de conexión | 1/2" BSP |
Construcción y componentes
Botellas de policarbonato
La unidad incorpora 2 botellas de policarbonato, para aceite y agua, con ventana para comprobación de nivel de agua.
Las botellas permiten comprobar visualmente el nivel de condensado y de aceite durante las revisiones de la instalación.
Carcasa protectora
El conjunto cuenta con carcasa protectora de aluminio.
Está fabricado en aluminio y acero con acabado de alta resistencia para desempeño industrial.
Estos grupos de filtraje están fabricados en tecnopolímero y latón niquelado de excelente resistencia a la corrosión.
Otros grupos de filtraje están fabricados en aluminio de excelente resistencia a la corrosión.
Manómetro
El set de filtro y lubricador incluye un manómetro de alta precisión con rango de 0 a 16 Bares.
El manómetro está graduado en PSI y bares: 0 a 16 bar // 0 a 230 PSI.
El manómetro permite controlar la presión de la máquina a utilizar.
Existen manómetros de presión Ø50 con caja en plástico.
También hay manómetros de presión Ø50 con caja plástico 1/4".
Los mecanismos internos están fabricados en latón y bronce.
Con esfera metálica, graduación en bar y psi.
Características técnicas
| Característica | Valor |
|---|---|
| Presión máxima | 16 bares |
| Rango del manómetro | 0 a 16 bar // 0 a 230 PSI |
| Temperatura máxima | 60 ºC |
| Temperatura de trabajo | 5 a 60°C |
| Tamaño de filtro | 10 micrones |
| Precisión de filtración | 5 μm |
| Caudal máximo | 2.800 l/min. |
| Peso | 1,82 kg. |
| Entrada de aire | 1/2" BSP hembra |
Las especificaciones de filtración pueden variar según el modelo: algunos grupos incorporan un grado de filtración de 5 micrones y 20 micrones (estándar).
También existen unidades con rango de regulación 0-12 kg/cm2 y grado de filtrado de 20 μm.
Otros modelos ofrecen un rango de regulación de 0-8 kg/cm2 y grado de filtrado de 20 μm.
Ventajas para las herramientas neumáticas
- Proporciona aire seco y limpio.
- Permite controlar la presión de salida del compresor de forma precisa.
- Reduce los efectos perjudiciales de la humedad.
- Ayuda a prevenir la oxidación y los depósitos de cal.
- Lubrica automáticamente las herramientas neumáticas.
- Permite observar el goteo de aceite mediante una mirilla transparente.
- Facilita la purga del agua y el polvo acumulados.
- Puede mejorar los acabados en trabajos de pintura y limpieza.
- Es compacto, fácil de instalar y económico.
- Puede reducir el tiempo dedicado a los métodos tradicionales de lubricación.
Aplicaciones habituales
El filtro regulador de aire 1/2 puede utilizarse en líneas neumáticas de talleres, instalaciones industriales y sistemas de alimentación de herramientas accionadas por aire comprimido.
Su aplicación resulta especialmente útil cuando se necesita combinar filtración, regulación de presión y lubricación en un solo conjunto.
- Herramientas neumáticas.
- Compresores.
- Equipos de taller.
- Aplicaciones de pintura.
- Trabajos de limpieza.
- Maquinaria neumática.
- Líneas industriales de aire comprimido.
Tipos de purga y montaje
Los grupos de filtraje pueden incorporar purga manual, semiautomática o automática.
La purga manual requiere accionar la válvula situada en la parte inferior del recipiente.
La purga semiautomática permite facilitar el drenaje de la condensación con una intervención reducida.
La purga automática descarga la condensación sin necesidad de realizar la operación manualmente.
Existe posibilidad de fijación a pared utilizando los orificios previstos o bien soporte.
El diseño compacto facilita la instalación en espacios reducidos y la integración en líneas neumáticas existentes.
Regulación y control durante el uso
El manómetro permite comprobar la presión de funcionamiento de la máquina conectada.
El pomo con dispositivo de bloqueo de la regulación ayuda a mantener el ajuste seleccionado.
El regulador permite aumentar o reducir la presión indicada en el manómetro.
El volumen de aceite aplicado puede ajustarse mediante el regulador del lubricador.
La mirilla transparente permite observar el goteo de aceite y comprobar si la lubricación es correcta.
Mantenimiento básico
- Comprobar periódicamente el nivel de agua en la botella mediante la ventana de inspección.
- Revisar el nivel de aceite del lubricador.
- Observar la mirilla transparente para verificar el goteo de aceite.
- Purgar el agua y el polvo acumulados mediante la válvula situada en la parte inferior.
- Comprobar el manómetro y verificar que la presión indicada corresponde al ajuste de trabajo.
- Revisar las conexiones de 1/2" BSP y el estado general de la carcasa protectora.
El drenaje regular del condensado ayuda a conservar la calidad del aire comprimido y protege las herramientas conectadas.
Modelos y configuraciones disponibles
Hay configuraciones con purga semi automática y purga automática.
También existen versiones con tamaño compacto (SY2), rango de regulación 0-12 kg/cm2 y grado de filtrado de 20 μm.
Algunos modelos incorporan una membrana especial, baja pérdida de carga y elevado caudal.
El modelo de alta sensibilidad ofrece posibilidad de fijación a pared utilizando los orificios previstos o bien soporte.
Las configuraciones disponibles pueden diferenciarse por el material del cuerpo, el tipo de purga, el grado de filtración y el rango de regulación.
| Configuración | Características |
|---|---|
| Filtro regulador con lubricador | Filtra, regula y lubrica el aire del circuito |
| Purga semiautomática | Drenaje de condensación semiautomático |
| Purga automática | Drenaje automático de la condensación |
| Modelo compacto SY2 | Rango de regulación 0-12 kg/cm2, grado de filtrado de 20 μm |
| Modelo de alta sensibilidad | Baja pérdida de carga y elevado caudal |
La elección del modelo depende de la presión necesaria, el caudal, el nivel de filtración, el tipo de purga y las características de la herramienta neumática.
