Los filtros de aire para rejillas de calefacción central capturan polvo, polen, fibras, caspa de mascotas y otras partículas antes de que el aire circule por las habitaciones o entre en los conductos. Las rejillas con filtro integrado combinan la distribución del aire con la protección del sistema HVAC y permiten mejorar la calidad del aire interior.
La elección depende del tamaño de las partículas, la concentración de contaminantes, el caudal de aire, el espacio disponible y el nivel de filtración requerido. Para instalaciones residenciales y comerciales suelen utilizarse prefiltros, paneles plisados, filtros de fibra sintética o filtros de bolsa, mientras que los filtros HEPA y ULPA se reservan para espacios con exigencias especiales de pureza.
Qué es un filtro para una rejilla de calefacción central
Un filtro es un componente diseñado para disminuir la concentración de partículas sólidas que se encuentran en el aire. Las rejillas abatibles con filtro están diseñadas con un panel con bisagras que permite un fácil acceso a un filtro integrado.
El diseño en forma de rejilla garantiza una distribución eficiente del aire mientras que el filtro captura partículas suspendidas en el aire, como polvo y alérgenos, para mejorar la calidad del aire y proteger el sistema de HVAC. Se trata de soluciones diseñadas para retorno de aire con filtro.
Cómo funcionan las rejillas con filtro integrado

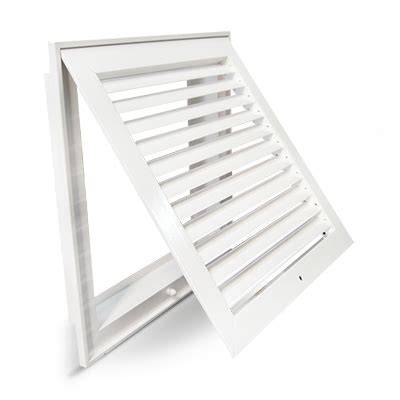

Las rejillas tipo rejilla con bisagras y filtro ofrecen una solución práctica y eficiente para la distribución del aire en sistemas de climatización comerciales y residenciales. Estas rejillas están diseñadas para proporcionar un excelente flujo de aire y un fácil acceso para el mantenimiento, gracias a su diseño abatible y filtro integrado.
La rejilla cuenta con un práctico panel con bisagra que permite acceder fácilmente al filtro sin necesidad de desmontar toda la rejilla. Esto facilita y agiliza el mantenimiento y el reemplazo del filtro.
El filtro está diseñado para equilibrar el flujo de aire y capturar partículas. Un filtro con el mantenimiento adecuado garantiza una resistencia mínima al flujo de aire, lo que permite una ventilación eficiente y comodidad.
Ventajas de una rejilla abatible frente a una rejilla fija
- La rejilla con bisagras ofrece la comodidad de un fácil acceso al filtro y mantenimiento sin tener que quitar toda la unidad.
- Esta característica agiliza el mantenimiento y garantiza que la rejilla se pueda reparar de manera más eficiente en comparación con los modelos fijos.
- El diseño con bisagras permite que la rejilla se abra como una puerta, lo que permite un acceso rápido y fácil al filtro para su reemplazo o limpieza.
- Esta característica simplifica las tareas de mantenimiento, reduciendo el tiempo y el esfuerzo necesarios en comparación con las rejillas fijas o sin bisagras.
Los núcleos pueden ser extraíbles o con bisagras para un fácil acceso al mantenimiento del filtro en el interior. La rejilla debe manipularse con cuidado para evitar dañar el mecanismo articulado o el filtro.
Diseño de caja de huevos o celosía
El diseño tipo caja de huevos, también denominado Eggcrate, optimiza el flujo de aire al crear una rejilla que distribuye el aire de manera uniforme y reduce la resistencia del aire. Este diseño también ayuda a evitar que las partículas más grandes ingresen al sistema de calefacción, ventilación y aire acondicionado, lo que contribuye a que los conductos estén más limpios y la calidad del aire sea mejor.
El diseño de rejilla tipo panal garantiza un flujo de aire óptimo y evita que las partículas más grandes entren en el sistema de conductos. Además, ofrece una apariencia moderna y estéticamente agradable.
El núcleo de celosía cuadrada puede tener una medida de 12.7 mm x 12.7 mm y un área libre del 90 %, ideal para aplicaciones de aire de retorno. El diseño tipo rejilla mejora el flujo de aire al crear una distribución uniforme del aire en toda la habitación.
Esto ayuda a reducir los puntos calientes de temperatura y mejora la comodidad y la eficiencia generales del sistema de calefacción, ventilación y aire acondicionado.
Materiales de las rejillas para calefacción central
Las rejillas están fabricadas con aluminio o acero de alta calidad. El aluminio es ligero, resistente a la corrosión y fácil de manipular, mientras que el acero ofrece mayor resistencia y durabilidad.
Ambos materiales se eligen por su capacidad para soportar el uso diario y los factores ambientales. Una construcción totalmente de aluminio puede incluir estructura, marco y núcleo de cubo de aluminio.
El acabado de superficie puede realizarse con recubrimiento en polvo, con un acabado suave, brillante, resistente a los rayones y duradero. Las rejillas pueden personalizarse para adaptarse a requisitos específicos de dimensiones, materiales o acabados.
Tipos de filtros de aire aplicables
Existen distintas etapas de filtrado, que generalmente son: malla metálica, bolsas filtrantes, media filtrante, filtros vegetales o de carbón activo, filtro HEPA y filtro terminal HEPA o ULPA, según la aplicación.
Los filtros de aire deben tener en cuenta dos factores para ser eficaces: el tamaño de las partículas en suspensión y el grado de concentración de las partículas, como polvo, humo, polen, olores y humedad.
Prefiltros y filtros gruesos
Los prefiltros son aquellas etapas que se incluyen en la fase de aspiración del dispositivo y previenen la entrada al sistema de objetos más grandes como hojas, insectos, pequeños roedores u otros contaminantes de gran tamaño.
Los prefiltros están diseñados para proteger los filtros finos en todas las aplicaciones al capturar las partículas más grandes, como las partículas gruesas y las PM10, tanto en la entrada de aire como en el aire de recirculación.
Los filtros de clase G4 se utilizan para polvo grueso con un tamaño de partícula superior a 10 µm, como insectos, fibras textiles, cabello, arena, ceniza fina, esporas, polen y polvo de cemento.
Filtros de fibra sintética, fibra de vidrio y papel plisado
La rejilla incluye un filtro de alta eficiencia, que suele estar hecho de fibra de vidrio, papel plisado o fibras sintéticas. Estos filtros están diseñados para capturar una variedad de contaminantes del aire, como polvo, polen, caspa de mascotas y otros alérgenos.
Los paneles plisados desempeñan un papel importante en la prolongación de la vida útil y en la calidad del aire interior de las unidades de tratamiento de aire en edificios residenciales y comerciales, hospitales o incluso en unidades para procesos limpios.
El filtro metálico puede estar fabricado con chapa galvanizada y una media de fibras sintéticas en zigzag. Un filtro metálico registrable permite quitar, limpiar y volver a colocar el disco circular con la malla.
Filtros de bolsa
Los filtros de bolsa son los filtros de aire más comunes en los sistemas HVAC para aplicaciones industriales y comerciales, así como para mejorar la calidad del aire interior y la comodidad en el uso residencial.
En la impulsión de aire estos filtros se emplean como primera y segunda etapa de filtración, ya sea como soluciones completas para estas aplicaciones o como prefiltros para aplicaciones de procesos de salas blancas.
Los filtros también se utilizan para la extracción de aire y en los sistemas de recirculación para proteger las unidades de tratamiento de aire. Los filtros de bolsa tienen una capacidad de retención de polvo significativamente mayor y vidas útiles más largas que otros filtros.
Filtros compactos y filtros en V
El filtro compacto es un filtro con pliegues profundos con o sin pestaña. Se utiliza para aplicaciones de aire acondicionado y filtración preparatoria en salas limpias.
Los filtros con pestaña en forma de V a menudo se usan como segunda etapa de filtración en el aire de impulsión, ya sea como última etapa de filtración para aplicaciones de confort o como segunda etapa de prefiltración para aplicaciones de procesos limpios.
Los filtros proporcionan una excelente eficacia de filtración con una baja pérdida de carga y necesitan menos espacio de profundidad en los sistemas de tratamiento de aire que los filtros de bolsa.
Filtros de carbón activo
Los filtros de carbón activo se utilizan para la eliminación de gases y malos olores. Están disponibles en modelos de carbón granulado o con fibras y microfibras.
Hay que combinarlos con un filtro de alta eficiencia para optimizar su eficiencia y durabilidad. Su función principal es complementar la retención de partículas con el tratamiento de determinados olores y contaminantes gaseosos.
Filtros HEPA y ULPA
Los filtros HEPA y ULPA se emplean cuando se necesitan niveles muy elevados de pureza del aire. Los filtros absolutos HEPA son capaces de retener partículas como las del humo de tabaco, bacterias, virus y otros contaminantes del aire de origen orgánico y químico.
Los filtros de clase H13 se utilizan para partículas suspendidas de tamaño inferior a 1 µm, como gérmenes, bacterias, virus, humo de tabaco, humo de óxido metálico, vapores de aceite, hollín en estado naciente y partículas suspendidas radioactivas.
Los filtros H14 se destinan a salas limpias con exigencias especialmente elevadas. Los filtros terminales HEPA o ULPA deben seleccionarse de acuerdo con la aplicación, el caudal de aire y los requisitos de estanqueidad del sistema.
Clases de filtración y aplicaciones
| Tipo de partículas | Ejemplos | Clase de filtros | Aplicaciones típicas |
|---|---|---|---|
| Polvo grueso, tamaño de partícula > 10 µm | Insectos, fibras textiles, cabello, arena, ceniza fina, esporas, polen, polvo de cemento | G4 | Filtros de aire de admisión para aires acondicionados y máquinas compactas; prefiltros para clases de filtros F6 a F8 |
| Polvos finos, tamaño de partícula de 1 - 10 µm | Polen, esporas, polvo de cemento, cenizas finas, bacterias y gérmenes en partículas anfitrionas | F5, F6, F7 | Filtros de admisión de aire exterior, filtros de circulación en estaciones de ventilación central y filtros finales para aire acondicionado |
| Vapores de aceite, hollín aglomerado, humo de tabaco y óxido metálico | Contaminantes finos y aerosoles | F7, F8, F9 | Oficinas, plantas de producción, centros de control, hospitales y centros EDP; prefiltros para clases E11 a H13 y carbón activado |
| Partículas suspendidas, tamaño de partículas < 1 µm | Gérmenes, bacterias, virus, humo de tabaco, vapores de aceite y partículas suspendidas radioactivas | H13 | Laboratorios, procesamiento de alimentos, sector farmacéutico, electrónica, instalaciones médicas y habitaciones limpias |
| Aerosoles | Partículas de muy alta exigencia de filtración | H14 | Salas limpias, clases 10 o 1 |
Cómo elegir el filtro correcto
La selección debe comenzar con el tamaño de la rejilla o de la abertura del conducto. Mida el ancho y la altura de la rejilla o conducto existente.
Elija una rejilla que coincida con estas dimensiones para garantizar un ajuste perfecto y un flujo de aire eficaz. Mida siempre la rejilla o la abertura del conducto existentes para garantizar el tamaño adecuado.
Las rejillas vienen en varios tamaños estándar, como 12″ x 12″, 24″ x 24″ y 30″ x 30″. Se pueden pedir tamaños personalizados para adaptarse a dimensiones específicas.
Además de las dimensiones, deben considerarse el caudal de aire, la pérdida de carga admisible, el nivel de polvo, la humedad, la presencia de alérgenos y el tipo de sistema de calefacción, ventilación y aire acondicionado.
Filtro para uso residencial
En viviendas, el objetivo habitual es equilibrar la captura de polvo y alérgenos con una resistencia reducida al paso del aire. Los paneles plisados, las fibras sintéticas y algunos filtros de fibra de vidrio pueden utilizarse en rejillas de retorno, siempre que sus dimensiones y características sean compatibles con la instalación.
Un filtro demasiado saturado puede reducir el flujo de aire y perjudicar el funcionamiento del sistema. Por ello, el nivel de filtración debe adaptarse al equipo y no elegirse únicamente por su capacidad de retención de partículas.
Filtro para oficinas y edificios comerciales
Los filtros de bolsa son los filtros de aire más comunes en los sistemas HVAC para aplicaciones industriales y comerciales. Las rejillas con construcción duradera y filtración eficiente son adecuadas para oficinas, espacios minoristas y entornos industriales.
La rejilla está diseñada para ser duradera y soportar las exigencias de las áreas de mucho tráfico. Su construcción robusta garantiza que pueda soportar un uso frecuente y, al mismo tiempo, mantener su rendimiento y apariencia.
Filtro para zonas con mucho polvo
La rejilla es eficaz en entornos con altos niveles de polvo. En estos casos, el filtro debe inspeccionarse con mayor frecuencia para evitar obstrucciones y mantener un flujo de aire óptimo.
Los prefiltros resultan especialmente útiles porque capturan las partículas más grandes y ayudan a proteger las etapas de filtración posteriores. Una correcta climatización es esencial para que ningún agente externo contamine estos entornos de trabajo o procesos.
Filtro para humedad, cocinas y baños
La rejilla es adecuada para entornos con mucha humedad, como cocinas y baños. Sin embargo, asegúrese de que el filtro esté diseñado para soportar la humedad y realice un mantenimiento regular para evitar la aparición de moho.
En estas condiciones, también es importante limpiar la superficie de la rejilla y comprobar que no existan obstrucciones, acumulaciones de suciedad o señales de deterioro.
Frecuencia de limpieza y sustitución
El filtro debe inspeccionarse y reemplazarse o limpiarse cada 1 a 3 meses, según el uso y las condiciones de calidad del aire. En áreas con niveles más altos de polvo o uso intensivo, puede ser necesario un mantenimiento más frecuente.
El filtro suele tener que reemplazarse o limpiarse cada 1 a 3 meses, según el uso y la calidad del aire. El mantenimiento regular ayuda a prolongar la vida útil de ambos componentes.
Los tiempos indicados por el fabricante o la alarma del dispositivo deben respetarse, especialmente cuando el sistema controla la pérdida de carga o indica que el filtro está saturado.
Filtros lavables y filtros desechables
Algunos filtros son lavables y reutilizables. Consulte las especificaciones del fabricante de su filtro específico para determinar si se puede limpiar.
Siga los procedimientos de limpieza recomendados para mantener el rendimiento del filtro. No debe lavarse un filtro desechable si el fabricante no lo ha diseñado para su reutilización.
Los filtros reutilizables deben volver a instalarse completamente secos y sin deformaciones. Los filtros dañados, saturados o que hayan perdido su estructura deben sustituirse.
Limpieza de la rejilla y del compartimento del filtro
Además del mantenimiento regular del filtro, la rejilla debe limpiarse periódicamente para eliminar el polvo y los residuos. Utilice un paño húmedo o un limpiador suave para limpiar la rejilla y asegúrese de que no tenga obstrucciones.
Utilice limpiadores suaves y no abrasivos para limpiar la rejilla. Evite productos químicos fuertes o materiales abrasivos que puedan dañar la superficie o el acabado.
Un paño húmedo o una esponja suave suelen ser suficientes para la limpieza habitual. La limpieza debe realizarse con la rejilla correctamente sujeta y sin forzar las bisagras.
Instalación de rejillas con filtro
La instalación implica fijar la rejilla a la pared o al techo con tornillos o clips de montaje. La rejilla debe estar alineada con los conductos para garantizar un ajuste adecuado.
Las rejillas pueden instalarse tanto en el techo como en la pared. El método de instalación puede variar según la ubicación y la superficie de montaje.
Siga las pautas de instalación del fabricante, incluidas las alturas de montaje recomendadas y la alineación con los conductos. Una instalación adecuada es fundamental para una distribución eficaz del aire y un rendimiento óptimo.
Asegúrese de que esté bien montada y alineada con los conductos para evitar espacios o fugas que puedan afectar el rendimiento. Una rejilla mal instalada puede generar pérdidas de aire, vibraciones y una filtración deficiente.
Compatibilidad con sistemas HVAC
La rejilla es compatible con la mayoría de los sistemas de calefacción, ventilación y aire acondicionado estándar, incluidos los sistemas de aire acondicionado central, los sistemas de calefacción y las unidades sin conductos.
También puede utilizarse con sistemas de volumen de aire variable, siempre que sea compatible con los requisitos del sistema. Verifique que el tamaño y el diseño de la rejilla coincidan con los requisitos de su sistema específico.
La rejilla está diseñada para soportar las fluctuaciones de temperatura normales típicas de los sistemas de calefacción, ventilación y aire acondicionado. Sin embargo, los cambios extremos de temperatura pueden afectar el rendimiento de la rejilla.
Cómo influye el filtro en el consumo energético
Al garantizar una distribución eficaz del aire y mantener limpios los conductos, la rejilla ayuda a que el sistema de climatización funcione de manera más eficiente. Esto puede reducir el consumo de energía y los costos de los servicios públicos.
La pérdida de carga en los filtros instalados puede incidir directamente en los costes operativos. Por esta razón, el filtro debe mantenerse limpio y sustituirse cuando alcance el nivel de saturación previsto.
Los filtros de alta calidad pueden ahorrar energía y ayudar a proteger a las personas, los procesos y los productos de las partículas. Los filtros deben proporcionar una eficacia adecuada sin imponer una resistencia excesiva al caudal de diseño.
Normas y clasificación de los filtros
Las normativas empleadas en esta área de filtración son la EN 779:2012, que determina el grado de eficiencia mínima que deben tener los filtros, y la norma EN 1822 para filtros HEPA y ULPA, cubriendo ambas el abanico desde la prefiltración básica hasta filtraciones absolutas para entornos muy estériles.
Los filtros pueden clasificarse también conforme a EN 779, ISO 16890 y ASHRAE 52.2. La clasificación debe interpretarse junto con el caudal, la pérdida de carga, la superficie filtrante y las condiciones reales de funcionamiento.
Aplicaciones habituales
Las rejillas con filtro pueden utilizarse en edificios comerciales, oficinas y espacios residenciales. Las rejillas se pueden instalar tanto en techos como en paredes.
Las principales industrias en las que se encuentran presentes los filtros de climatización son los quirófanos y unidades de cuidados intensivos de hospitales, salas blancas, procesos industriales en el sector de la electrónica y microelectrónica, cosmética o alimentación, manipulación de sustancias peligrosas, industria nuclear, sistemas de aire acondicionado y edificios inteligentes.
Los filtros de alta eficiencia se utilizan en laboratorios, procesamiento de alimentos, sector farmacéutico, plantas de mecánica fina, óptica, electrónica e instalaciones médicas. Los filtros de menor eficiencia se emplean como protección inicial en sistemas residenciales, comerciales, industriales y de recirculación.
Cambio de filtros de refrigerante en Chiller comercial
Seguridad y comprobaciones periódicas
Asegúrese de que la instalación sea correcta para evitar posibles riesgos de seguridad. El mantenimiento y la limpieza regulares son importantes para evitar la acumulación de suciedad o averías que puedan afectar el rendimiento de la rejilla.
Inspeccione la rejilla inmediatamente después de la entrega. Si encuentra algún daño, comuníquese con el proveedor o el fabricante de inmediato para coordinar la devolución o el reemplazo de acuerdo con su política.
Si descubre un defecto, deben analizarse las opciones de reparación o reemplazo. Si la rejilla no encaja correctamente, verifique nuevamente las medidas para asegurarse de que la rejilla sea del tamaño correcto para la abertura.
Si la rejilla aún no encaja, deben revisarse las opciones de tamaño personalizado. No fuerce la instalación, porque una deformación del marco o del mecanismo de bisagra puede impedir el cierre correcto y perjudicar el flujo de aire.
Durabilidad y personalización
La rejilla es duradera y está diseñada para un uso prolongado. Las rejillas de aluminio suelen ser más ligeras que las de acero.
El peso de la rejilla varía según su tamaño y material. Para obtener información detallada sobre el peso, deben consultarse las especificaciones del producto proporcionadas por el fabricante.
La rejilla puede pintarse o personalizarse para adaptarse a requisitos de decoración específicos. Utilice la pintura adecuada y siga las instrucciones del fabricante para garantizar una adhesión y un acabado adecuados sin afectar la funcionalidad de la rejilla.
La rejilla está diseñada teniendo en cuenta la durabilidad ambiental, incluida la resistencia a la corrosión y al desgaste. Para condiciones ambientales específicas, debe comprobarse que la rejilla cumpla con las necesidades de la instalación.
Rejillas para interiores y exteriores
La rejilla está diseñada principalmente para uso en interiores. Para aplicaciones en exteriores, asegúrese de que la rejilla esté clasificada para dicho uso y tenga en cuenta factores como la resistencia a la intemperie y la protección contra los rayos UV.
En instalaciones exteriores también deben considerarse la humedad, los cambios de temperatura, la corrosión y la compatibilidad del filtro con las condiciones ambientales.
Indicadores de un mantenimiento insuficiente
- Reducción perceptible del flujo de aire.
- Acumulación de polvo en la rejilla o alrededor del marco.
- Aumento de la pérdida de carga del filtro.
- Obstrucción visible de la superficie filtrante.
- Ruidos, vibraciones o fugas alrededor de la rejilla.
- Olores persistentes o empeoramiento de la calidad del aire interior.
- Humedad o aparición de moho en el filtro o en el compartimento.
Para garantizar que la rejilla siga siendo eficaz a lo largo del tiempo, el mantenimiento regular debe incluir el reemplazo o la limpieza del filtro y la limpieza de la superficie. Seguir estas prácticas ayuda a mantener la eficiencia del flujo de aire y el rendimiento general del sistema.
