Los filtros de arena Zodiac MS están diseñados para ofrecer una filtración eficiente y duradera. Fabricados con un cuerpo reforzado en poliéster y fibra de vidrio, proporcionan una resistencia excepcional.
Su funcionamiento se basa en hacer pasar repetidamente el agua de la piscina por un lecho filtrante de arena o vidrio, donde quedan retenidas las partículas antes de que el agua vuelva al vaso a través de las boquillas de impulsión. Los modelos Zodiac MS incorporan una válvula selectora lateral de 6 posiciones, manómetro y sistemas de drenaje que simplifican el mantenimiento.
Qué es un filtro de arena Zodiac y cómo funciona
En una piscina, el sistema de filtración es un elemento indispensable que elimina las impurezas del agua. En el centro del sistema, la bomba hace circular el agua que a continuación se introduce en los skimmers, pasa a través del filtro y después por los sistemas de tratamiento del agua, antes de devolverla a través de las boquillas de impulsión, purificada.
La bomba es la que origina el movimiento del agua, crea una corriente y permite que el agua entre en los skimmers antes de entrar en el circuito de filtración, y la devuelve a la piscina a través de las boquillas de impulsión. El sistema de filtración le proporciona un flujo de agua que se renueva varias veces al día evitando que el agua se estanque y se contamine con bacterias y algas.
Elemento central del sistema de filtración, el filtro contiene un medio filtrante que puede ser de arena, vidrio, matéria téxtil o diatomeas, en función del tipo de filtro. A medida que el agua es filtrada, las partículas de suciedad se quedan atrapadas en este lecho filtrante antes de que el agua sea devuelta a la piscina.

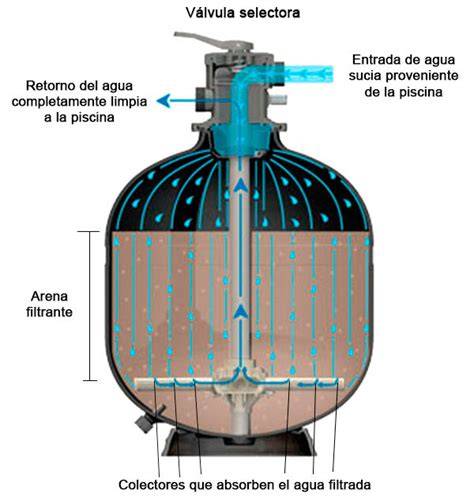

El agua proveniente de la piscina incide por la entrada del filtro, pasando por la arena filtrante hasta llegar a la base del filtro, dónde se encuentra con los colectores. Éstos son unos brazos de PVC con pequeños orificios que absorben el agua filtrada y por la salida del agua, ésta se retorna a la piscina completamente limpia.
Los residuos y impurezas retenidos en el cuerpo del filtro se eliminan a través del contra-lavado del filtro (desagüe). Es indispensable tener un sistema de filtración eficiente para garantizar la eficacia del tratamiento del agua.
Características principales de los filtros Zodiac MS
- Cuerpo fabricado en poliéster reforzado con fibra de vidrio para máxima durabilidad.
- Compatibilidad con arena tradicional o vidrio filtrante Crystal Clear de Zodiac.
- Válvula selectora lateral de 6 posiciones.
- Tapa superior transparente para supervisar el estado del filtro.
- Doble válvula de drenaje para facilitar el vaciado y el reemplazo del medio filtrante.
- Manómetro para controlar la presión de trabajo.
- Materiales resistentes a la corrosión y al desgaste.
- Instalación sencilla y diseño ergonómico.
- Certificación EN16713-1.
Los Filtros de Arena Zodiac MS están diseñados para ofrecer una filtración eficiente y duradera. Fabricados con un cuerpo reforzado en poliéster y fibra de vidrio, proporcionan una resistencia excepcional. Su válvula selectora lateral de 6 posiciones y la doble válvula de drenaje facilitan su mantenimiento y mejoran su eficiencia.
La tapa superior transparente permite una fácil visualización de las operaciones de mantenimiento del filtro, por ejemplo el contralavado del filtro. El drenaje resulta más sencillo gracias al doble desagüe situado en la base del cuerpo del filtro, especialmente durante el invernaje o al reemplazar el medio filtrante.
| Modelo | Referencia | Diámetro del filtro |
|---|---|---|
| Zodiac MS 470 | WF000094 | 475 mm |
| Zodiac MS 530 | WF000095 | 532 mm |
| Zodiac MS 650 | WF000096 | 645 mm |
| Zodiac MS 800 | WF000097 | 798 mm |
| Zodiac MS 950 | WF000098 | 950 mm |
Ejemplo: Zodiac MS 800
El Filtro de arena para piscinas Zodiac MS 800 tiene un diámetro de cuerpo de 798 mm y está fabricado en resina de poliéster reforzado con fibra de vidrio. Puede utilizar un medio filtrante de arena o cristal.
Gracias a un ancho tapón de drenaje de hasta 4 cm de diámetro, sus conexiones roscadas hacen del mantenimiento del Filtro MS una tarea sencilla. El modelo incorpora válvula selectora de 6 vías, kit de manómetro y purga de aire, kit de tornillería y tapón de vaciado.
MS es compatible con diferentes medios filtrantes en función de sus exigencias: medio filtrante de vidrio Crystal Clear de Zodiac®, para una filtración eficaz a 20 micrones, o una filtración de arena tradicional.
La eficacia de filtración del medio Crystal Clear de Zodiac® ha sido testada según EN 16713-1, con una retención del 91% de partículas de 20 micrones y una reducción del 78% de la turbiedad a los 20 ciclos.
Válvula selectora de seis posiciones
Con la válvula selectora podemos escoger la función deseada, entre ellas la de contra-lavado. La válvula selectora de 6 vías permite elegir entre filtración, lavado, enjuague, drenaje, circulación y cerrado.
- Filtración: el agua atraviesa el medio filtrante y vuelve limpia a la piscina.
- Lavado: el agua circula en sentido inverso para expulsar la suciedad hacia el desagüe.
- Enjuague: el lecho filtrante se asienta y se eliminan los restos de agua sucia.
- Drenaje: el agua se dirige directamente al desagüe sin atravesar el lecho filtrante.
- Circulación: el agua vuelve a la piscina sin pasar por el medio filtrante.
- Cerrado: se interrumpe el paso del agua por el filtro.
Jamás se debe manipular la maneta de una válvula multivías con la bomba en funcionamiento, ya que destrozará la junta de estrella interior. Detener la bomba antes de cambiar siempre la posición de la válvula selectora.
Medios filtrantes: arena frente a vidrio Crystal Clear
La arena de sílice es una opción económica que requiere remplazarse cada 4 años. La arena de sílice sufre desgaste por fricción hidráulica continua y, con los años, sus aristas afiladas se redondean, perdiendo su capacidad para retener partículas finas.
El vidrio es el medio filtrante más respetuoso con el medio ambiente. Fabricado a partir de vidrio reciclado, se convierte en un excelente medio filtrante. Es más permeable, elimina partículas finas, se conserva más limpio, no se degrada con el paso del tiempo y requiere menos cantidad de carga para el filtro.
Crystal Clear es un medio filtrante fabricado exclusivamente a partir de vidrio translúcido puro. Más eficaz que la arena utilizada habitualmente, Crystal Clear permite una finura de filtración inferior a 20 µm comparado con una filtración de arena que es alrededor de unos 50 µm.
El agua circula fácilmente a través del filtro, y la limpieza es más rápida y eficaz. En comparación con la arena, Crystal Clear permite economizar hasta un 75% de agua durante el lavado del filtro.
Esto se debe a la capacidad de absorción natural del vidrio Crystal Clear que permite una filtración en volumen, con respeto a una filtración de superficie con arena normal. Al lavar el filtro, las partículas de vidrio se separan más fácilmente y, por lo tanto, el lavado es más corto.
El vidrio filtrante Crystal Clear de Zodiac permite una filtración más fina, mientras que la arena es la opción tradicional. El medio filtrante Crystal Clear se debe utilizar sobretodo con el sistema de tratamiento del agua MagnaPool.
| Parámetro | Arena de sílice | Vidrio activado o Crystal Clear |
|---|---|---|
| Finura de filtración | 40-50 micras | Hasta 20 micras |
| Frecuencia de lavado | Cada 7-14 días | Cada 15-21 días |
| Consumo de agua durante la limpieza | Alto | Medio |
| Vida útil | 3-5 años | 8-10 años |
| Tendencia a compactarse | Mayor | Menor |
Presión de trabajo y diagnóstico mediante el manómetro
El manómetro instalado en la parte superior de la cuba o en la válvula multivías no es un accesorio decorativo: es el tacómetro de la salud del circuito. Para interpretar correctamente sus lecturas, se debe establecer una línea base con el filtro perfectamente limpio y el circuito cebado.
- Presión nominal de trabajo: varía entre 0,6 y 1 bar, según la pérdida de carga de las tuberías y la potencia de la bomba.
- Punto de lavado o intervención: cuando la aguja marque entre 0,3 y 0,5 bar por encima de la presión base limpia, el medio se encuentra colmatado y requiere limpieza inmediata.
- Presión anormalmente baja: si el manómetro marca valores inferiores a 0,5 bar, el problema suele encontrarse aguas arriba, en skimmers tapados, el cesto del prefiltro de la bomba obstruido o una entrada de aire en la aspiración.
- Presión anormalmente alta sostenida: si tras un retrolavado la presión sigue elevada, el medio filtrante puede estar compactado por cal, saturado de aceites o las crepinas inferiores pueden encontrarse taponadas.
Mediante el manómetro que se sitúa en la parte superior del filtro, puedes conocer el estado de la presión interna del filtro, que te indica cuando debes realizar este proceso de limpieza.
Con la bomba completamente parada, la aguja debe retornar exactamente a 0 bar. Si se queda clavada en 0,4 o 0,6 bar, el mecanismo interno de Bourdon se ha descalibrado por un golpe de ariete hidráulico y debe ser reemplazado.
Cuándo hacer el contralavado
El lavado a contracorriente invierte el sentido del agua dentro del tanque para levantar el lecho filtrante y evacuar las impurezas atrapadas hacia el desagüe. Debe realizarse cada 7 a 15 días en temporada activa.
En los filtros Zodiac MS, el lavado dependerá del uso de la piscina, pero generalmente cada 1-2 semanas es recomendable. La presión del manómetro es un indicador más fiable que un calendario fijo, porque el ritmo de saturación cambia según la suciedad, el número de bañistas, la vegetación y las condiciones del agua.
Protocolo de lavado y enjuague
- Detener la bomba. Nunca se debe cambiar la posición de la válvula selectora con la bomba en funcionamiento.
- Seleccionar «LAVADO» o «Backwash». Esta posición redirige el flujo de abajo hacia arriba a través de los brazos colectores.
- Abrir la válvula de desagüe, si existe, y encender la bomba.
- Mantener el funcionamiento durante 2 a 3 minutos. El agua saldrá turbia y se irá aclarando progresivamente.
- Detener la bomba y seleccionar «ENJUAGUE». Esta posición asienta de nuevo la arena y purga el agua sucia residual hacia el desagüe durante 30 a 60 segundos.
- Detener la bomba y regresar a «FILTRACIÓN».
- Abrir la purga de aire superior hasta que solo salga agua y verificar la nueva lectura de presión de referencia.
El enjuague evita que la turbidez inicial vuelva a entrar al vaso. Si después del lavado la presión no desciende, el lecho puede estar apelmazado, calcificado o bloqueado por aceites y materia orgánica.
Descalcificación y regeneración del lecho
El agua dura rica en carbonatos provoca que los granos de sílice se suelden entre sí, formando una masa sólida similar a una roca con profundas grietas periféricas por donde el agua escapa sin filtrar.
Al menos una vez al año, preferiblemente al cierre o inicio de temporada, se debe realizar un tratamiento descalcificador:
- Con la bomba parada y la válvula en posición cerrada, vaciar parcialmente el agua del filtro por el tapón inferior.
- Introducir una solución desincrustante específica para filtros a través de la tapa de inspección o la boca superior.
- Dejar actuar durante 8-12 horas para que el producto químico disuelva el sarro calcáreo y las sales precipitadas sin agredir la resina del tanque.
- Realizar un lavado exhaustivo de 5 minutos y un enjuague de 2 minutos antes de retomar la filtración habitual.
Cambio de la arena o del vidrio filtrante
Generalmente es conveniente renovar la arena del filtro cada 3 o 4 años. En caso de utilizar tratamientos químicos con sulfato de cobre, como algunas pastillas multiacción, sería aconsejable hacerlo cada 2 años.
El vidrio reciclado activado tiene una vida útil de 8 a 10 años, con menor tendencia a compactarse y un 25% menos de consumo de agua durante los retrolavados. En otras especificaciones del medio Crystal Clear se indica que no requiere reemplazarse y que puede durar durante toda la vida útil del filtro.
En todo caso lo primero que debería hacer es asegurarse del modelo y de las especificaciones de su filtro para ver cuanta arena necesita reponer. Estas cifras varían en función del modelo y fabricante de cada filtro.
| Capacidad del filtro | Carga de arena |
|---|---|
| 4 m³/h | 25 kg |
| 5 m³/h | 40 kg |
| 7,5 m³/h | 70 kg |
| 9,5 m³/h | 100 kg |
| 11,5 m³/h | 150 kg |
Es conveniente verificar qué carga necesita su modelo de filtro concreto en el manual de instrucciones o con el fabricante del filtro. Si, por ejemplo, su piscina es de 48 m³, suponemos que el filtro debe ser de alrededor de 14 m³/h. Los modelos de estas capacidades funcionan con unas cargas de 100 a 150 kg de arena.
Procedimiento para sustituir la arena
- Cerrar el paso del agua a través del conducto que sale del skimmer y de la válvula de retorno cerrando todas las llaves y poniendo la palanca selectora en posición de «CERRADO».
- Si no dispone de válvula en la tubería de retorno, bajar el nivel del agua por debajo de los impulsores.
- Vaciar el filtro de agua quitando el tapón de rosca que generalmente tienen los filtros en la base.
- Desmontar la tapa del filtro.
- Taponar la tubería de difusión con un trapo o esponja para asegurarse de que no le entra arena.
- Sacar la arena del filtro, ayudándose con un cazo si es necesario.
- Enjuagar el interior del filtro mediante una manguera para eliminar posibles restos de arena incrustados en la base.
- Revisar las crepinas con el filtro vacío.
- Llenar el filtro de arena nueva con la carga específica del modelo.
- Cerrar la tapa del filtro y asegurarse de que no queda arena en la junta.
- Abrir el paso de agua e iniciar la secuencia: «Enjuague» durante 30 segundos y luego «Lavado» durante 5 minutos.
- Repetir la secuencia hasta observar que sale el agua limpia.
- Volver a poner el filtro en modo «Filtración».
Antes de rellenar con la arena nueva, llena un tercio del tanque con agua limpia para amortiguar la caída del árido y evitar la fractura de los brazos colectores.
En el fondo se encuentran los colectores ranurados. Revisa que ninguna crepina esté agrietada o partida; una rotura microscópica provocará expulsión constante de arena a la piscina.
Es recomendable sustituir las crepinas cada dos cambios de arena generalmente. Si la junta de la tapa estuviera reseca se puede lubricar con vaselina neutra. No usar producto multiusos.
CÓMO CAMBIAR O LAVAR LA ARENA DEL FILTRO | CÓMO REPARAR EL FILTRO
Crepinas: función y averías frecuentes
Las crepinas son pequeños filtros situados en la base del filtro. Durante el funcionamiento normal permiten recoger el agua ya filtrada y evitan que el medio filtrante llegue a la piscina.
Una rotura de una de las crepinas inferiores puede deberse a la fatiga del material o a una fractura durante la carga inicial del árido. La única solución es vaciar la cuba, inspeccionar el colector y reemplazar la crepina dañada.
Al cambiar la carga filtrante, vacía la cuba con una aspiradora de líquidos o pala manual con sumo cuidado. En el fondo se encuentran los colectores ranurados. Revisa que ninguna crepina esté agrietada o partida; una rotura microscópica provocará expulsión constante de arena a la piscina.
Cómo elegir el tamaño del filtro Zodiac
La regla de oro para elegir el sistema de filtración más adecuado es asegurarse de que esté adaptado al volumen de agua de su piscina.
Para conocer el caudal, el cual determinará el tamaño del filtro, primero deberás calcular el volumen de tu piscina:
Volumen = longitud × amplitud × profundidad media.
Por ejemplo, si disponemos de una piscina de 6 m × 4 m × 1,5 m, el volumen de ésta será de 36 m³.
El caudal necesario puede calcularse dividiendo el volumen de la piscina entre el tiempo de filtración:
Caudal = volumen de la piscina / tiempo de filtración.
Siguiendo con el ejemplo, 36 m³ / 8 h = 4,5 m³/h. La capacidad de filtración que debe darnos el filtro será de 4,5 m³/h.
Es importante recordar que la bomba que impulsa el agua hacia el filtro debe estar capacitada para mover la misma cantidad de agua por hora que el filtro. Si la bomba es más potente, enviará más agua de la que el filtro puede filtrar en su tiempo, creando canales de filtración dentro del filtro y permitiendo pasar el agua sin filtrarse.
Si fuese el caso contrario, al no impulsar suficiente agua, la calidad de filtración obtenida sería inferior a la adecuada.
Para piscinas residenciales los filtros más usados son de Ø300, Ø400, Ø500 y Ø600 mm, y bombas de 0,5 a 2 CV.
Tiempo diario de filtración
El agua de la piscina quedará totalmente purificada cuando todo el volumen del agua haya pasado a través del filtro. Lógicamente, cuanto mayor sea el volumen del agua, más tiempo será necesario para renovar el agua.
También debe tener en cuenta que el tiempo diario de filtración depende de la temperatura del agua. Cuanto más caliente esté y más personas estén utilizando la piscina, mayor tiempo estará en funcionamiento la filtración, ya que las bacterias se multiplican más rápidamente.
- Bomba de velocidad simple: temperatura del agua en ºC / 2.
- Bomba de velocidad variable: temperatura del agua en ºC / 1,5.
En climas cálidos, recomendamos mantenerlo en funcionamiento constante.
Bomba y filtro: compatibilidad necesaria
Una bomba que hace que el agua circule por el circuito de filtración y tratamiento es casi el “corazón” de la piscina.
Hoy en día existen bombas especialmente potentes, con una mayor eficiencia energética y ecológicas: se trata de las bombas de velocidad variable. Esta tecnología significa que pueden funcionar durante más tiempo, a una velocidad inferior con menor nivel de ruido.
De esta forma, el agua recircula de forma más lenta a través del filtro, mejorando la calidad de filtración y reduciendo el ruido.
Las bombas de velocidad variable Zodiac® son especialmente silenciosas, y le permiten reducir el consumo de energía hasta en un 90 %. Obtendrá un retorno más rápido de la inversión inicial en comparación con las bombas de una sola velocidad.
Ventajas de los filtros Zodiac MS
- Durabilidad: el cuerpo de poliéster reforzado con fibra de vidrio resiste la corrosión y el desgaste.
- Versatilidad: admite arena tradicional y vidrio Crystal Clear.
- Mantenimiento sencillo: la tapa transparente permite observar el interior y el doble desagüe facilita el vaciado.
- Control del circuito: la válvula selectora de seis vías permite gestionar filtración, lavado, enjuague, drenaje, circulación y cierre.
- Ahorro de agua: el vidrio Crystal Clear puede reducir hasta un 75% el consumo durante el lavado frente a la arena.
- Adaptación a piscinas privadas: existen varios diámetros para ajustar la capacidad del filtro al volumen de agua.
- Inspección rápida: el manómetro permite identificar la saturación del medio filtrante.
- Compatibilidad con agua salada: los materiales del filtro son resistentes a la corrosión y compatibles con agua salada.
Opiniones sobre los filtros de arena Zodiac
Las opiniones más favorables sobre los filtros de arena Zodiac se relacionan con su construcción robusta, la facilidad de mantenimiento y la posibilidad de utilizar arena o vidrio filtrante.
La válvula lateral de seis posiciones ofrece un control claro de las operaciones habituales y suele resultar más accesible que una válvula superior cuando el equipo se instala en una sala técnica con espacio suficiente.
La tapa superior transparente permite supervisar el estado del filtro sin desmontarlo, mientras que el doble drenaje simplifica el vaciado durante el invernaje o el cambio del medio filtrante.
El vidrio Crystal Clear mejora la finura de filtración y reduce el consumo de agua durante los lavados, aunque la elección del medio depende del sistema de tratamiento, de la calidad del agua y de las especificaciones del modelo.
La principal limitación de los filtros de arena Zodiac es que necesitan contralavados periódicos y ocupan más espacio que un filtro de cartucho. También requieren controlar la presión, revisar las crepinas y sustituir la arena cuando pierde capacidad de retención.
Comparación con otros tipos de filtros
Existen tres tipos principales de filtros: filtros de arena, filtros de cartucho y filtros de diatomeas.
| Característica | Arena | Cartucho | Diatomeas |
|---|---|---|---|
| Finura de filtración | 40-50 micras | 15-25 micras | 2-5 micras |
| Mantenimiento | Contralavados regulares | Limpieza del cartucho | Retrolavado y recarga de polvo |
| Consumo de agua | Alto | Casi nulo | Medio-alto |
| Complejidad operativa | Baja | Moderada | Alta |
| Vida útil del medio | 3-5 años | 1-2 temporadas | Regeneración continua |
Los filtros de cartucho utilizan uno o más cartuchos como medio filtrante, con una finura de filtración entre 15 y 20 micras. No requieren contralavados para su mantenimiento, ya que el cartucho se enjuaga regularmente.
Los filtros de diatomeas ofrecen la máxima finura de filtración, pero requieren más mantenimiento. Las diatomeas son microorganismos fosilizados que actúan como agentes filtrantes, trabajando como microesponjas.
Los filtros de arena son los más convencionales y los que requieren un menor mantenimiento. Una gran ventaja que presentan es la durabilidad del filtro además de permitir el contra-lavado.
Problemas frecuentes y soluciones
El filtro expulsa arena por las boquillas
La causa habitual es la rotura de una de las crepinas inferiores por fatiga del material o fractura durante la carga inicial del árido.
La solución es vaciar la cuba, inspeccionar el colector y reemplazar la crepina dañada. También conviene comprobar que el medio filtrante utilizado corresponde con las especificaciones del modelo.
La presión no baja después del retrolavado
Si el medio granular se ha calcificado, el agua no expande la arena y el retrolavado es inútil. Se requiere una desincrustación química profunda o un cambio de medio.
Si la presión sigue elevada después de limpiar el filtro, las crepinas inferiores pueden estar taponadas, el lecho puede encontrarse compactado o el manómetro puede estar defectuoso.
El manómetro permanece por encima de cero
Con la bomba completamente parada, la aguja debe retornar exactamente a 0 bar. Si se queda clavada en 0,4 o 0,6 bar, el mecanismo interno de Bourdon se ha descalibrado por un golpe de ariete hidráulico y debe ser reemplazado.
Hay una fuga continua por el desagüe
Una fuga continua de agua por la tubería de desagüe puede estar relacionada con la válvula selectora, la junta de estrella o un cierre deteriorado. Antes de intervenir, detener la bomba y revisar el estado de las juntas y de la maneta selectora.
Buenas prácticas de mantenimiento
- Registrar la presión del filtro cuando el medio está limpio para disponer de una referencia.
- Realizar el contralavado cuando la presión aumente entre 0,3 y 0,5 bar sobre la presión inicial.
- No cambiar nunca la posición de la válvula selectora con la bomba encendida.
- Completar siempre el ciclo de lavado con un enjuague.
- Revisar las crepinas durante cada sustitución de arena.
- Evitar sobrecargar el filtro con una bomba de mayor caudal del recomendado.
- Utilizar únicamente productos desincrustantes específicos para filtros.
- Comprobar la junta de la tapa y lubricarla con vaselina neutra si está reseca.
- Verificar la carga de arena o vidrio indicada para el modelo concreto.
- Vaciar correctamente el filtro durante el invernaje cuando las condiciones de instalación lo requieran.
El filtro de arena Zodiac es una solución especialmente adecuada para piscinas residenciales que necesitan un sistema duradero, versátil y relativamente sencillo de mantener. Su rendimiento depende de seleccionar correctamente el diámetro y el caudal, coordinarlo con la bomba, controlar el manómetro y respetar los ciclos de lavado, enjuague y sustitución del medio filtrante.
tags: #filtros #de #arena #zodiac
Publicaciones populares:
- Panorama actual sobre las mascarillas FFP2 y posibles prohibiciones
- Floculante líquido Plainsur para piscinas: guía rápida de 5 litros
- Repuesto FP3: instrucciones completas
- Opiniones sobre las gafas Cyxus con filtro de luz azul
- Prefiltros de aire Donaldson: qué son y para qué se utilizan
