Los filtros de humos en buques de mangas filtrantes son equipos de filtración en seco que separan partículas sólidas de una corriente gaseosa mediante mangas textiles tubulares dispuestas verticalmente. Se utilizan para captar y purificar humos, polvo y gases generados en procesos industriales, evitando la emisión de sustancias tóxicas a la atmósfera y ayudando a cumplir las normativas medioambientales.
El gas cargado de partículas entra en el filtro, atraviesa la pared de las mangas y deposita el polvo en su superficie externa, mientras que el aire limpio sale por la parte superior. Los sistemas modernos incorporan limpieza automática por pulsos de aire comprimido a contracorriente, que desprende la torta de polvo sin detener el proceso.
Qué es un buque de mangas filtrantes
Un filtro de mangas, también denominado bag filter o baghouse, está compuesto por uno o más compartimentos que contienen hileras de mangas filtrantes en forma de tubos redondos. Este diseño permite una aspiración eficiente de partículas y humos, logrando resultados excepcionales incluso en las condiciones más exigentes.
Las mangas filtrantes son elementos cilíndricos o tubulares de tela técnica que separan partículas sólidas presentes en corrientes de gas o aire. Se instalan dentro de colectores de polvo tipo filtro de mangas, utilizando jaulas y placas espejo, y funcionan reteniendo polvo en la superficie de la tela hasta formar una capa -o torta de polvo- que mejora la eficiencia del filtrado.
Los filtros de mangas evitan la emisión de sustancias tóxicas a la atmósfera en procesos industriales, controlando la contaminación ambiental. Este sistema de filtración cuenta con unas grandes bolsas cilíndricas con apariencia de mangas.
En los sistemas de aspiración y filtración industrial, las mangas filtrantes industriales son componentes clave para garantizar la calidad del aire y el cumplimiento normativo.

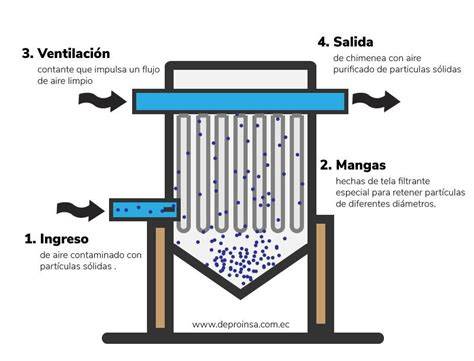

Cómo funcionan los filtros de humos
El funcionamiento se basa en un principio sencillo: el aire contaminado se capta y se conduce hacia un sistema de aspiración que retiene las partículas sólidas y devuelve aire limpio. En los sistemas de mangas (baghouse filters), la separación del polvo se realiza mediante tejidos filtrantes que se regeneran mediante un sistema de limpieza automática.
Una vez que el aire accede por la franja inferior del filtro es impulsado por ventiladores que lo canalizan a las mangas. Al final de las mangas, se encuentra una salida para expulsar al exterior el aire ya limpio de las partículas que quedan atrapadas en las mangas.
El proceso es sencillo: el aire contaminado entra por los conductos, las partículas quedan atrapadas en las mangas y el aire puro sale por la parte superior. Cada cierto tiempo, un sistema de limpieza, usualmente por impulsos de aire, libera el polvo hacia una tolva.
Entrada y distribución del gas
Los gases de combustión calientes y cargados de cenizas de la caldera entran en el filtro de mangas a través de un sistema de conductos de entrada diseñado para distribuir el gas uniformemente por el compartimento de las mangas.
La distribución homogénea del flujo es importante para evitar velocidades excesivas, abrasión localizada y una carga irregular de polvo sobre las mangas filtrantes.
Retención de partículas y formación de la torta
El gas fluye desde el exterior de las mangas filtrantes hacia el interior. Las partículas más grandes se capturan inicialmente en la superficie mediante la impactación y la interceptación inerciales.
Las partículas más finas penetran más profundamente en los poros del tejido pero quedan atrapadas al formarse en la superficie de la bolsa una capa porosa de polvo recogido, conocida como “torta de polvo”. Esta torta de polvo se convierte a su vez en el medio filtrante primario, permitiendo la captura de partículas submicrónicas con una eficacia excepcional.
Gracias a la acumulación de polvo, que actúa como capa filtrante adicional, las mangas filtrantes pueden capturar partículas finas con eficiencias que alcanzan o superan el 99 %.
Salida del aire limpio
El gas limpio pasa a través del tejido de la bolsa, asciende hacia el pleno de aire limpio y sale de la cámara de filtros de mangas por el conducto de salida hacia la chimenea.
El polvo muy fino o impalpable saldría a la chimenea y el de las tolvas a un sinfín que lo transporta al recipiente (big-bag) y donde se da por terminado el ciclo de funcionamiento de la instalación.
Limpieza de las mangas filtrantes
La autolimpieza es vital para mantener la eficiencia y reducir costes operativos. A medida que la torta de polvo se acumula, aumenta la resistencia al flujo de gas y la presión diferencial.
Para mantener la eficacia y una caída de presión manejable, las bolsas se limpian periódicamente. En la limpieza de filtros de mangas es necesario aplicar métodos específicos para sus distintos componentes.
Mientras que en el filtro la limpieza puede ser continua o discontinua, los métodos de limpieza de mangas pueden efectuarse por sacudida, por aire inverso y combinando las dos técnicas.
Limpieza por chorro pulsado
La limpieza por chorro pulsado es el método más común para aplicaciones en calderas. Se disparan ráfagas de aire comprimido de alta presión y corta duración hacia abajo a través de un tubo Venturi montado encima de cada bolsa.
Este impulso crea una onda de choque que se desplaza por la bolsa, flexionando el tejido y desalojando la torta de polvo a la tolva situada debajo. Esto suele ocurrir fila por fila mientras la cámara de filtros de mangas permanece en línea.
El sistema de limpieza por pulsos de aire actúa en ciclos periódicos o por presión diferencial para eliminar la torta de polvo. Asegura un rendimiento constante y reduce el riesgo de obstrucción.
Limpieza por aire inverso
La limpieza inversa del aire es un método más suave en el que el flujo de gas se invierte a través del compartimento de la bolsa que se está limpiando.
Este método se emplea cuando las características del polvo, la resistencia del tejido o la configuración del equipo requieren una regeneración menos agresiva.
Limpieza por sacudida mecánica
La limpieza de la coctelera utiliza la agitación mecánica para desalojar el polvo. Es menos común en aplicaciones de calderas grandes y calientes.
Configuraciones de los buques de mangas
Este puede tener un diseño on-line, una cámara o cajón en donde todas las mangas filtrantes se ubican en filas y columnas en su totalidad, o bien un diseño off-line, con varias cámaras donde las mangas filtrantes se ubican en varios departamentos o celdas.
En el diseño off-line, la limpieza de las mangas se realiza cámara a cámara. Esta configuración permite aislar compartimentos para las operaciones de mantenimiento y mantener en funcionamiento el resto del equipo.
La estructura vertical y modular del filtro permite adaptarlo a distintas necesidades de planta, con mangas de entre 2 y 8 metros, optimizando el espacio y garantizando una perfecta integración en cualquier diseño.
Componentes principales del filtro
Carcasa y estructura
La carcasa o estructura es el robusto recinto de acero que contiene las bolsas y la estructura de soporte. Debe resistir las condiciones térmicas, mecánicas y químicas del proceso.
Placa espejo u hojas de tubo
La placa espejo separa el aire sucio del limpio y soporta la estructura, facilitando la limpieza y renovación de la superficie filtrante.
Las hojas de tubo son placas metálicas perforadas que separan físicamente el lado del gas sucio, situado en la parte inferior, del lado del gas limpio, situado en la parte superior, y proporcionan la superficie de sellado para las bolsas.
Mangas filtrantes
Las bolsas filtrantes constituyen el corazón del sistema. Se fabrican con tejidos especializados elegidos por su resistencia a la temperatura, su compatibilidad química con los componentes de los gases de combustión y su durabilidad.
Las bolsas se fijan mediante bandas de presión, bandas de sujeción o anillos cosidos a la chapa tubular. Están soportadas internamente por jaulas metálicas para evitar su colapso.
Jaulas metálicas
Las jaulas son estructuras de malla metálica situadas en el interior de cada bolsa que evitan el colapso de la bolsa bajo la presión del vacío y contribuyen a la eficacia de la limpieza.
Normalmente se fabrican de acero inoxidable para resistir la corrosión. Las jaulas dobladas, corroídas o dañadas provocan la abrasión de la bolsa y una limpieza deficiente.
Tolva de recogida
La tolva es un recipiente de recogida cónico o piramidal situado en la parte inferior y diseñado para canalizar la torta de polvo desprendida hacia los puntos de descarga.
La tolva incluye puertas de acceso, vibradores o almohadillas de golpeo para evitar la formación de puentes e indicadores de nivel.
El polvo desprendido de las mangas filtrantes se deposita en las tolvas. Los sistemas de descarga pueden utilizar un tornillo sin fin, una válvula rotativa, contenedores extraíbles o soluciones adaptadas al proceso.
Sistema de aire comprimido
El sistema de limpieza pulse-jet consta de un compresor o soplador de aire, un depósito de almacenamiento de aire, un colector, válvulas solenoides, válvulas de diafragma y tubos o boquillas de soplado orientados con precisión en la línea central de cada fila de bolsas.
El sistema requiere aire comprimido limpio, seco y sin aceite a la presión correcta. El agua, el aceite o las partículas en el aire de impulsión destruyen las bolsas rápidamente.
Manómetros diferenciales
Los manómetros diferenciales controlan la resistencia a través de las mangas filtrantes, indican la acumulación de torta y activan ciclos de limpieza o señalan problemas.
El parámetro fundamental es el ratio aire/tejido, A/C ratio, expresado en m/min, que mide la velocidad superficial del gas a través del medio filtrante.
| Parámetro | Valor o referencia |
|---|---|
| Ratio A/C típico para polvo fino | 1,5-2,5 m/min |
| Ratio A/C típico para polvo grueso | 3-5 m/min |
| Caída de presión típica | 1.000-1.500 Pa |
Compuertas, descarga y control
Las compuertas de entrada y salida aíslan los compartimentos para el mantenimiento.
El sistema de descarga puede incorporar esclusas rotativas, transportadores de tornillo o sistemas de transporte neumático para transportar las cenizas recogidas desde las tolvas hasta los silos de almacenamiento o eliminación.
El sistema de control, basado en PLC o DCS, automatiza la programación del ciclo de limpieza en función del tiempo o de la presión diferencial, supervisa las presiones, las temperaturas y el funcionamiento de las válvulas, y proporciona alarmas.
Materiales de las mangas filtrantes
Seleccionar el material adecuado es clave para garantizar la eficiencia, durabilidad y rentabilidad del sistema de filtración. Cada material tiene propiedades específicas frente a temperatura, abrasión, humedad y química agresiva.
Estas mangas filtrantes se fabrican en un material denominado fieltro punzonado, con una estructura sándwich que posibilita trabajar con rangos de velocidades altos.
| Material | Características principales |
|---|---|
| Poliéster | Duradero, económico y eficaz para temperaturas hasta 130‑150 °C en continuo. |
| Polipropileno | Resistente a la humedad y a productos químicos agresivos. |
| Homopolímero acrílico | Ideal para ambientes de alta temperatura. |
| Poliéster hidroligado | Excelente para aplicaciones con alto contenido de humedad. |
| Aramida o Nómex | Resistente al calor extremo, al fuego y a la abrasión. |
| PPS o Ryton | Especialmente eficaz en atmósferas con compuestos ácidos. |
| Poliamida P84 | Perfecta para capturar partículas muy finas. |
| PTFE | Alta resistencia química y térmica, con temperaturas de hasta 250‑260 °C. |
| Fibra de vidrio | Soporta altas temperaturas y ambientes corrosivos, con valores de hasta 260‑280 °C según la configuración. |
Poliéster
El poliéster es duradero, económico y eficaz para temperaturas hasta 130‑150 °C en continuo. Combina buena permeabilidad y facilidad de limpieza.
El uso de mangas de poliéster a temperaturas que las degradan compromete la eficiencia y la vida útil del filtro.
Polipropileno y acrílicos
El polipropileno es resistente a la humedad y a productos químicos agresivos. El homopolímero acrílico es ideal para ambientes de alta temperatura.
Los acrílicos se utilizan en aplicaciones extremas junto con la fibra de vidrio, el PPS y el P84.
Aramida o Nómex
La aramida es resistente térmicamente, con valores de hasta 200‑220 °C, y presenta elevada tenacidad. Es adecuada para entornos calientes y agresivos, aunque sensible a la humedad y a los ácidos fuertes.
Las mangas de Nómex ofrecen resistencia al calor y al fuego, siendo esenciales en industrias con altas temperaturas.
PPS o Ryton
El PPS, también denominado Ryton, presenta buena resistencia química y se adapta a gases agresivos y temperaturas elevadas de aproximadamente 200‑240 °C.
El PPS es especialmente eficaz en atmósferas con compuestos ácidos.
P84
La poliamida P84 es perfecta para capturar partículas muy finas y se utiliza en aplicaciones con gases agresivos y temperaturas elevadas.
PTFE
El PTFE ofrece una resistencia química y térmica inigualable. Puede trabajar con temperaturas de hasta 250‑260 °C y es repelente al agua y al aceite.
Es muy eficaz con polvos finos y condiciones difíciles, minimiza la formación de torta profunda y facilita la limpieza.
Fibra de vidrio
La fibra de vidrio soporta hasta 260 °C y ambientes corrosivos. En aplicaciones de gases calientes puede alcanzar valores de hasta 280 °C según el diseño y el tratamiento utilizado.
La fibra de vidrio requiere tratamiento con PTFE en determinadas aplicaciones de alta temperatura y elevada exigencia química.
Tratamientos superficiales
Los tratamientos superficiales mejoran el rendimiento y la durabilidad de las mangas filtrantes.
- Singed: elimina las fibras superficiales sueltas, reduciendo la emisión de fibras y mejorando la liberación de polvo.
- Glazed: aplica una capa de resina que suaviza la superficie, mejorando la resistencia al desgaste y la liberación de polvo.
- Membrana PTFE: añade una capa de politetrafluoroetileno que mejora la eficiencia de filtración y la resistencia química.
- Tratamientos hidrofóbicos y oleofóbicos: rechazan la humedad y los aceites, previniendo la obstrucción del filtro.
- Tratamiento antiestático: incorpora fibras conductoras para disipar cargas electrostáticas, algo esencial en ambientes con riesgo de explosión.
Membranas laminadas de PTFE
Una membrana de ePTFE para filtración en superficie puede laminarse tanto sobre tejidos como sobre fieltros punzonados. Actúa como precapa primaria y evita la operación de “precoating”.
La microestructura única de la membrana de ePTFE comprende millones de pequeñas fibrillas conectadas aleatoriamente que se traducen en una membrana con un tamaño de poro efectivo muchas veces menor que lo que es capaz de apreciar el ojo humano.
La membrana captura partículas muy finas al mismo tiempo que permite libremente el paso del aire a través de la membrana.
La membrana preserva la integridad del sustrato al limitar la penetración de las partículas más finas en éste, al tiempo que permite un óptimo paso de aire y una reducida pérdida de carga en el filtro.
Criterios para seleccionar las mangas
Al seleccionar mangas filtrantes, es crucial considerar la temperatura de operación, la composición química del gas, el tamaño y la naturaleza del polvo, el sistema de limpieza del filtro y las regulaciones ambientales.
- Temperatura de operación: hay que asegurar que el material soporte las temperaturas del proceso.
- Composición química del gas: se deben elegir materiales resistentes a los productos químicos presentes.
- Tamaño y naturaleza del polvo: es necesario determinar la eficiencia de filtración requerida.
- Sistema de limpieza: debe comprobarse la compatibilidad con métodos como pulso de aire, sacudida mecánica o aire inverso.
- Regulaciones ambientales: el equipo debe cumplir las normativas locales e internacionales.
La elección del medio filtrante depende de la temperatura máxima continua, las excursiones de pico, la temperatura mínima, la composición química de los gases de combustión, la presencia de gases corrosivos, el contenido de humedad, los niveles de oxígeno y las propiedades de las partículas.
También deben considerarse la abrasividad, la distribución del tamaño de las partículas, la cohesividad, la combustibilidad, la eficiencia requerida y el mecanismo de limpieza.
El chorro pulsado suele requerir telas afieltradas, mientras que el agitador y el aire reverso suelen utilizar telas tejidas.
Filtros de humos para calderas y altas temperaturas
Un filtro de mangas para calderas es un dispositivo de control de la contaminación atmosférica diseñado para capturar y eliminar partículas, principalmente cenizas volantes, carbón no quemado y otros subproductos de la combustión, de la corriente de gases de escape de una caldera industrial antes de que se liberen a la atmósfera.
En lugar de bolsas desechables, utiliza cientos o miles de bolsas filtrantes de tela largas y cilíndricas, alojadas en una gran estructura compartimentada.
Importancia en la combustión industrial
La combustión eficiente del combustible genera una cantidad importante de partículas, especialmente cenizas volantes. Los filtros de mangas capturan estos contaminantes antes de su salida por la chimenea.
- Cumplimiento de la normativa medioambiental: los filtros de mangas alcanzan eficiencias de recogida notablemente altas, a menudo superiores al 99,9 %.
- Protección de la salud pública y el medio ambiente: las cenizas volantes contienen partículas finas PM2,5 y PM10 relacionadas con enfermedades respiratorias y daños medioambientales.
- Eficiencia operativa: las trayectorias limpias de los gases de combustión evitan el ensuciamiento de intercambiadores de calor, precalentadores de aire y chimeneas.
- Recuperación de recursos: las cenizas volantes capturadas pueden tener valor como aditivo en la producción de hormigón o en otros procesos industriales.
- Seguridad de la planta: la minimización de las emisiones de partículas reduce la acumulación de polvo y el riesgo de incendio.
Aplicaciones con biomasa y residuos
Muchas plantas modernas utilizan combustibles variables, como residuos mezclados, biomasa o desechos, que presentan características físico-químicas heterogéneas.
Esta variabilidad plantea desafíos importantes para los sistemas de depuración: la composición irregular, el contenido variable de humedad y la formación de humos ácidos o partículas complejas pueden aumentar el estrés en los filtros tradicionales y reducir su vida útil.
Una estructura aislada con lana de roca y revestimiento de aluminio permite operar por encima del punto de rocío y resistir temperaturas de hasta 250 °C, manteniendo su integridad y funcionalidad incluso en condiciones exigentes.
Una cámara de preabatimiento reduce la carga de polvo sobre las mangas y prolonga su vida útil. Los medios filtrantes personalizados se seleccionan según el tipo de proceso y las emisiones específicas.
El sistema de limpieza pulse-jet, controlado por un presostato diferencial, optimiza el consumo de aire comprimido y garantiza una regeneración eficaz.
El sistema puede integrarse con tecnologías DeSox y DeNox para la neutralización de gases ácidos y óxidos, utilizando reactivos como cal hidratada, bicarbonato de sodio o amoníaco y urea, según las necesidades del proceso.
Integración con ciclones industriales
En sistemas más completos, los filtros de mangas se combinan con ciclones industriales como prefiltro. Esta configuración mejora la captura de partículas gruesas antes de que lleguen a las mangas.
Los ciclones decantan los polvos más gruesos, mientras que el gas parcialmente depurado continúa hacia el filtro de mangas.
La separación previa de las partículas pesadas prolonga la vida útil de las mangas, reduce la abrasión y optimiza el rendimiento global del sistema.
Ventajas de los filtros de mangas
- Alta eficiencia de filtración: capturan partículas finas con eficiencias que alcanzan o superan el 99 %.
- Emisiones mínimas: permiten obtener valores de emisiones de partículas cercanos a cero y cumplir las normativas medioambientales.
- Versatilidad: son adecuados para distintos tipos de polvo, desde partículas secas hasta húmedas, y pueden adaptarse a diferentes caudales y condiciones de operación.
- Diseño simple y robusto: su arquitectura modular facilita la instalación y la escalabilidad.
- Bajo coste operativo: la limpieza automática por pulsos de aire minimiza las intervenciones manuales.
- Menores necesidades de mantenimiento: una mayor vida útil de los elementos filtrantes y una menor frecuencia de limpieza reducen los costes.
- Menor pérdida de carga: una caída de presión menor comporta un ahorro de energía.
- Seguridad industrial: reducen la exposición de los trabajadores al polvo y a los humos.
- Adaptabilidad: son compatibles con numerosos procesos productivos.
En comparación con los filtros de cartucho, requieren menos espacio para grandes caudales.
Los menores costes operativos y de mantenimiento permiten obtener una mayor rentabilidad de la instalación.
Factores clave de rendimiento
Principalmente, los usuarios de las cámaras de filtros compran las mangas para captar partículas. Este es un factor de filtrado primario.
Con la captación de las partículas, la resistencia al flujo y el diferencial de presión aumentan, elevando en consecuencia los gastos energéticos de ventilación. Este es un factor de filtrado secundario.
Cuando los filtros tienen agujeros, de forma que ya no son tan eficaces para capturar partículas como deberían serlo, o cuando la diferencia de presión de las mangas filtrantes es demasiado elevada, la vida útil de las mangas filtrantes se ha acabado.
Aunque la vida útil es uno de los aspectos primarios a la hora de elegir el filtro, está definida por los factores primarios y secundarios.
La eficiencia de filtración, la resistencia al caudal y la vida útil del filtro deben analizarse conjuntamente para optimizar el funcionamiento del sistema.
Mantenimiento de los filtros de humos
El mantenimiento proactivo es esencial para la longevidad y el rendimiento del filtro.
Inspección y sustitución de bolsas
Se deben programar inspecciones periódicas mediante comprobaciones visuales y métodos de detección de fugas, como los sensores triboeléctricos.
Las bolsas rotas, desgastadas o cegadas deben sustituirse rápidamente. La torta de polvo es clave, ya que una limpieza excesiva puede destruirla.
Mantenimiento del aire comprimido
Es necesario comprobar que los secadores y los filtros funcionan correctamente, además de controlar la presión y el caudal de aire.
El suministro debe mantenerse limpio, seco y sin aceite, porque el agua, el aceite y las partículas deterioran rápidamente las bolsas.
Gestión de las tolvas
La ceniza debe fluir libremente y descargarse con regularidad. Es necesario inspeccionar las tolvas para detectar puentes o tapones y eliminarlos.
También debe comprobarse el aislamiento o calentamiento de la tolva para evitar la condensación y el atascamiento.
Control de la presión diferencial
Las tendencias de presión diferencial deben seguirse de forma continua.
Los aumentos repentinos pueden indicar cegamiento de la bolsa, agujeros o fallos de limpieza. Los descensos repentinos suelen indicar fugas en las bolsas o bolsas rotas.
Inspección de jaulas
Las jaulas dobladas, corroídas o dañadas provocan la abrasión de la bolsa y una limpieza deficiente. Deben sustituirse durante los cambios de bolsa.
Detección de fugas
Las pruebas periódicas de fugas, como el control triboeléctrico, los escáneres ópticos o los detectores tradicionales de fugas de bolsas en las pilas, permiten identificar a tiempo los fallos de los compartimentos o las bolsas.
Gestión de la temperatura
La temperatura del gas de entrada debe controlarse constantemente. Las excursiones térmicas más allá de la clasificación del tejido de la bolsa son una causa primaria de fallo catastrófico.
Las compuertas de derivación o los sistemas de refrigeración, como la dilución de aire o la atomización de agua, deben funcionar correctamente.
Comprobación del aislamiento
Debe verificarse que las compuertas de entrada y salida sellan correctamente para permitir un mantenimiento seguro en servicio.
Problemas habituales y soluciones
Abrasión y agujeros en las bolsas
Las causas pueden ser una velocidad elevada del gas, cenizas abrasivas, una mala distribución del gas o jaulas dañadas.
Las soluciones incluyen optimizar el diseño del conducto y el modelado del flujo, seleccionar tejidos resistentes a la abrasión, inspeccionar y sustituir las jaulas dañadas e instalar difusores.
Cegado de la bolsa y dificultad de limpieza
Las causas pueden ser una presión o un caudal insuficiente de aire comprimido, la entrada de humedad, cenizas higroscópicas, condensación en tolvas o bolsas y excursiones por debajo de la temperatura adecuada.
Es necesario garantizar un suministro de aire comprimido limpio y seco, mantener la temperatura del gas por encima del punto de rocío y por debajo del máximo del tejido, verificar el funcionamiento de los calentadores de la tolva y comprobar la válvula de impulsos.
Presión diferencial elevada
Las causas pueden ser una torta de polvo excesiva, una limpieza insuficiente, aire de impulsión sucio, una carga elevada de polvo fino, el cegamiento de la bolsa o problemas con el ventilador.
Las soluciones consisten en revisar y ajustar la secuencia de limpieza, la presión, la duración y el intervalo, asegurarse de que el aire esté limpio y seco e inspeccionar las bolsas para localizar las causas del cegamiento.
Importancia de la alimentación eléctrica estable
El funcionamiento del filtro de mangas de la caldera depende en gran medida de una potencia constante y limpia.
Integridad del sistema de control
Los PLC, la instrumentación, los transmisores de presión, los sensores de temperatura y las electroválvulas que controlan la secuencia de limpieza exigen una alimentación limpia y estable.
Las caídas o subidas de tensión pueden provocar bloqueos del sistema de control, un funcionamiento errático de las válvulas, omisión de pulsos de limpieza, pulsos continuos o errores en los sensores.
- Limpieza excesiva: provoca desgaste prematuro de la bolsa, acorta su vida útil y desperdicia aire comprimido.
- Limpieza insuficiente: produce una caída de presión excesiva, reduce el rendimiento de la caldera y puede provocar disparos de la caldera en caso de presión diferencial elevada.
- Operación incontrolada: puede producir un fallo total de la limpieza, el cegamiento de la bolsa y tiempos de inactividad costosos.
Sistema de aire comprimido
Los compresores de tornillo rotativo y sus controladores son sensibles a las fluctuaciones de tensión. Las caídas de tensión o las sobretensiones pueden provocar desconexiones del compresor o un funcionamiento errático, privando al filtro de mangas de aire de limpieza precisamente cuando lo necesita.
Sistemas de manipulación de cenizas
Las esclusas rotativas y los transportadores de tornillo dependen de motores. Las caídas de tensión pueden calar los motores, provocando el sobrellenado de las tolvas de ceniza, un grave peligro operativo que requiere una parada inmediata.
Una alimentación continua y de tensión correcta para los paneles de control, los compresores y los motores del transportador de cenizas ayuda a evitar viajes inesperados y paradas imprevistas.
Aplicaciones industriales
Gracias a su capacidad de retención de partículas, los filtros de mangas están presentes en la industria cementera, cerámica, minería y metalurgia.
- Cementeras y caleras: extracción de partículas de hornos.
- Plantas de áridos y trituración.
- Industria metalúrgica: humos de fundición.
- Industria farmacéutica: contención de APIs en granulación y secado.
- Industria química y de detergentes en polvo.
- Industria alimentaria: producción de leche en polvo, café, especias y harinas.
- Industria del cemento y morteros.
- Producción de plásticos en polvo.
- Industria galvánica.
- Industria siderúrgica y fundición.
- Minería, madera y tratamiento de biomasa.
Industria del acero
Durante la producción del acero, el gas de combustión fluye por los filtros de la cámara para extraer cualquier partícula generada durante el proceso de fundición.
Los filtros deben ayudar a las plantas a cumplir las normativas medioambientales específicas de cada región y los estándares de calidad del aire correspondientes.
Las emisiones totales de partículas desde la cámara de filtros y desde la fundición se monitorizan con exactitud. Si los resultados no son satisfactorios, aumentan considerablemente los costes y los cuidados para la planta.
También debe garantizarse la seguridad de los trabajadores y un entorno de trabajo confortable y seguro en la fundición.
Plomo secundario
El uso del plomo presenta riesgos y determinadas organizaciones medioambientales internacionales han establecido una normativa severa para las emisiones de polvo de plomo en la industria de refinado y reciclado.
Debido a los humos que potencialmente pueden escapar de los hornos de fundición y las calderas de refinamiento, los trabajadores padecen riesgos de exposición al plomo por respiración de aire contaminado.
El objetivo de las plantas de reciclado de plomo es la minimización absoluta de la exposición de los empleados, incluida la mejora de la captación de sustancias fugitivas provenientes de las emisiones de plomo allí donde se generan.
Aleaciones de hierro
Los productores de aleaciones de hierro buscan mejorar y aumentar la capacidad de sus sistemas de hornos sin añadir costes significativos a los sistemas de gases de escape de sus plantas.
En este entorno, el funcionamiento constante y el rendimiento y la fiabilidad máximos juegan el papel más importante, porque aseguran el funcionamiento continuo de la planta.
El objetivo es encontrar una manga filtrante cuya fiabilidad asegure el control de las emisiones al mismo tiempo que mantiene un volumen de extracción del horno constantemente elevado.
Seguridad frente a polvo combustible y atmósferas explosivas
La evaluación del riesgo debe incluir la naturaleza combustible del polvo y la posible presencia de atmósferas explosivas.
No instalar venteo ATEX cuando el polvo tiene KSt > 0 constituye un error, ya que la mayoría de los polvos orgánicos y muchos polvos metálicos pueden presentar riesgo de explosión.
Mezclar tipos de polvo distintos sin reevaluar la compatibilidad puede ser peligroso; por ejemplo, el polvo combustible junto con humo metálico caliente puede provocar ignición.
El tratamiento antiestático incorpora fibras conductoras para disipar cargas electrostáticas y resulta esencial en ambientes con riesgo de explosión.
Errores de diseño y operación
- Sobredimensionar el ratio A/C buscando ahorro de inversión: la torta acumula y atasca la manga, disparando las caídas de presión.
- Subdimensionar el aire comprimido del pulse-jet: si la limpieza es deficiente, se forma una capa permanente de polvo.
- Mezclar tipos de polvo distintos sin reevaluar la compatibilidad.
- No instalar venteo ATEX cuando el polvo tiene KSt > 0.
- Usar mangas de poliéster a temperaturas que las degradan.
- Ignorar la humedad, la condensación y el punto de rocío ácido.
- Descuidar la inspección de jaulas, tolvas, válvulas y sistemas de descarga.
Normativa y referencias técnicas
La selección, el diseño y la operación del sistema deben relacionarse con las exigencias ambientales, de seguridad y de funcionamiento aplicables a cada instalación.
- ISO 14644: clasificación de salas.
- EN 779 e ISO 16890: filtros gruesos y medios como referencia.
- VDI 3677: filtración de aire industrial.
- ATEX 2014/34/UE: cuando aplica por riesgo de atmósferas explosivas.
- EN 14491: venteo.
- ASTM D2986: ensayo de medios filtrantes.
- DGUV 109-002: captación industrial.
En España, normativas medioambientales como la Directiva MCP, transpuesta por el Real Decreto 1042/2017 para instalaciones de combustión medianas de 1 a 50 MW, junto con el marco de Mejores Técnicas Disponibles dentro de la IED, elevan el nivel de exigencia.
Todo ello requiere instalaciones capaces de garantizar continuidad productiva, eficiencia energética y seguridad operativa incluso en las condiciones más complejas.
Comprender el mecanismo de filtrado y las propiedades de las mangas filtrantes es esencial para optimizar la eficiencia de los sistemas de recolección de polvo.
Dalamatic DLMV - Proceso de Filtración y Limpieza de Filtros
La selección adecuada del material, los tratamientos superficiales, el diseño técnico y el mantenimiento estratégico garantizan un rendimiento óptimo, mayor durabilidad y cumplimiento de las normativas ambientales.
tags: #filtros #de #humos #en #buques #de
Publicaciones populares:
- Filtración B-BOX en acuarios Aquatlantis: cómo funciona
- Guía de purificadores Rowenta y filtros disponibles en Amazon
- Guía de uso de máscaras de protección para gases en reactores MOVPE
- Algol de JBL: dosis recomendadas y precauciones
- Cómo funciona el Set Clean de AstralPool para cloro salino
