Un generador de alta tensión continua para purificador de aire es un circuito electrónico que transforma una tensión de alimentación baja en una tensión continua elevada, destinada a crear un campo eléctrico, producir iones o alimentar una descarga que actúa sobre el aire. En los equipos que incorporan generación de ozono, la alta tensión aplicada entre dos electrodos separados produce una descarga eléctrica de tipo corona o plasma.
El ozono se produce al atravesar el aire una corriente electrica, de ahi el fresco olor de la tormenta electrica. por el metodo de descargao 'plasma' mediante la aplicacion de una alta tension a alta frecuencia. el metodo mas empleado para generar ozono es el de descarga de una alta tension entre dos electrodos separados, mediante el efecto conocido como "corona" o "plasma".
Qué función cumple la alta tensión continua en un purificador de aire
La alta tensión continua permite establecer una diferencia de potencial suficiente para ionizar parcialmente el aire entre los electrodos. Según el diseño del purificador, esta descarga puede emplearse para generar ozono, producir iones negativos o favorecer la captura electrostática de partículas.
Los purificadores de aire pueden combinar distintas tecnologías. Un equipo portátil puede incorporar filtros HEPA, luz ultravioleta y generador de iones negativos, con posibilidad de activar y desactivar estos complementos.
Los filtros HEPA retienen partículas suspendidas, mientras que el carbón activo ayuda a reducir determinados olores y compuestos. La luz ultravioleta y el generador de iones negativos se utilizan como etapas complementarias dentro del sistema de purificación.
Cómo se genera el ozono mediante alta tensión
El ozono es una forma alotropica del oxigeno, lo que le hace un gas extremadamente inestable, por lo que, en la mayoria de de sus aplicaciones es necesario generarlo en el momento de su utilizacion. esta inestabilidad del ozono,sin embargo, es la que proporciona su potente y rapida acitividad antivirica y antifungicida.
La tecnología y la industria ha avanzado mucho en este sentido, creando generadores de ozono con dielectricos de cuarzo y ceramicos, que mediante el empleo de altas tensiones (del orden de 3 o 4 KV) con elevadas frecuencias (del orden de 15KHz) producen una alta concentracion de ozono con el suministro de aire, o mayor concentracion aun cuando se suministra oxigeno, y de una forma limpia, segura y durable.
En un generador de descarga corona, la tensión elevada se aplica a dos electrodos separados por aire y, con frecuencia, por un material dieléctrico. La geometría de los electrodos, la separación, el material aislante, la frecuencia y la tensión determinan el comportamiento de la descarga.
La descarga no debe confundirse con un arco eléctrico incontrolado. Un diseño adecuado limita la corriente y mantiene una descarga corona distribuida, mientras que un arco puede sobrecalentar los electrodos, dañar el circuito y generar riesgos eléctricos.
Elementos principales del generador
Fuente de alimentación
La fuente de alimentación recibe la tensión de red o una tensión continua de entrada y proporciona la energía necesaria para el circuito elevador. En los equipos domésticos, la alimentación debe estar aislada y limitada para que la salida pueda trabajar dentro de las condiciones previstas por el fabricante.
El generador de alto voltaje es un dispositivo electrónico que convierte la energía eléctrica de entrada de la fuente de energía y la aumenta al alto voltaje requerido para producir rayos X. El generador de alto voltaje funciona según el principio de inducción electromagnética.
Aunque esta descripción procede de otra aplicación de alta tensión, el principio general de conversión resulta igualmente útil para entender la arquitectura de un generador: una etapa de entrada controla la energía, una etapa elevadora aumenta la tensión y una etapa de rectificación puede convertirla en corriente continua.
Transformador o convertidor de alta frecuencia
Cuando se utiliza un transformador, el devanado primario recibe una señal alterna o pulsada y el devanado secundario produce una señal de tensión más elevada. Cuando se aplica un voltaje de CA al devanado primario, se produce un campo magnético que induce un voltaje de CA en el devanado secundario.
En los generadores modernos, la conmutación de alta frecuencia permite reducir el tamaño del transformador y controlar con mayor precisión la energía transferida. La aplicación de la nueva tecnología de modulación por ancho de pulsos de alta frecuencia PWM, modulación por matriz lógica de tren de pulsos y el uso de dispositivos IGBT de alta potencia permiten elevar la frecuencia hasta 100kHz.
Rectificador y condensadores
La señal de alto voltaje luego se rectifica usando diodos para producir una señal de corriente continua (CC). Luego, la señal de CC es suavizada por capacitores para eliminar cualquier ondulación de voltaje y producir una señal de salida estable de alto voltaje.
En un generador para purificador, los diodos deben soportar la tensión inversa correspondiente y los condensadores deben estar dimensionados para la tensión, la frecuencia de conmutación y la energía almacenada. La energía acumulada en los condensadores puede permanecer después de desconectar el equipo.
Electrodos y dieléctrico

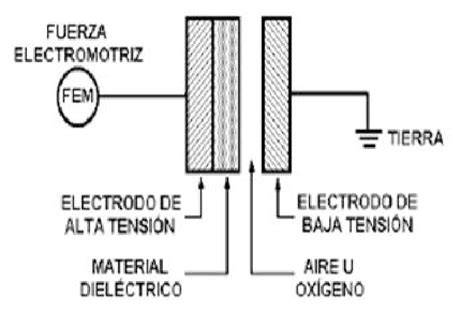

El método mas empleado para generar ozono es la descarga de una alta tension entre dos electrodos separados, mediante el efecto conocido como "corona" o "plasma". Los generadores de ozono con dielectricos de cuarzo y ceramicos se utilizan para crear una descarga controlada.
El dieléctrico separa eléctricamente los electrodos y ayuda a distribuir la descarga. También limita la intensidad de los arcos y permite mantener una actividad eléctrica más uniforme sobre la superficie activa.
Circuito de control
El circuito de control regula la conmutación, la potencia aplicada y, en algunos equipos, la frecuencia de funcionamiento. La regulación por modulación de ancho de pulsos permite ajustar la energía suministrada al transformador elevador.
El generador de alta tensión CC RDZG de Wrindu utiliza modulación por ancho de pulso (PWM) de alta frecuencia con regulación de lazo cerrado para lograr una alta estabilidad de voltaje y un bajo factor de rizado. Este principio de control también ilustra por qué una fuente de alta tensión regulada ofrece un comportamiento más predecible que una fuente sin estabilización.
Diferencia entre alta tensión continua, ionización y ozono
La alta tensión continua no equivale por sí sola a la producción de ozono. Para producir ozono se necesita una descarga adecuada en un gas que contenga oxígeno, mientras que un ionizador puede funcionar con otro régimen eléctrico y otro diseño de electrodos.
Un purificador con filtro HEPA puede limpiar partículas sin generar ozono. Un equipo con ionizador puede cargar eléctricamente las partículas para facilitar su deposición, y un equipo con descarga corona puede generar ozono como consecuencia de la interacción entre la descarga y el oxígeno.
Por ello, antes de valorar un generador de alta tensión para un purificador, es necesario identificar si su salida alimenta un ionizador, un precipitador electrostático, una celda de ozono o una combinación de estas funciones.
Parámetros eléctricos importantes
| Parámetro | Importancia |
|---|---|
| Tensión de salida | Determina la intensidad del campo eléctrico y la posibilidad de iniciar una descarga corona. |
| Corriente de salida | Limita la energía disponible y debe mantenerse controlada para reducir el riesgo de arco y sobrecalentamiento. |
| Frecuencia | Influye en la transferencia de energía, el tamaño del transformador y el comportamiento de la descarga. |
| Factor de rizado | Indica la variación de la tensión continua superpuesta a la salida. |
| Aislamiento | Debe soportar la tensión prevista entre la salida, la carcasa y los circuitos de baja tensión. |
| Protecciones | Permiten desconectar o limitar la salida en caso de cortocircuito, sobrecorriente o sobretensión. |
Una salida de CC mal regulada con un alto factor de rizado dificulta la evaluación precisa de la corriente y puede producir un funcionamiento irregular de la descarga. La estabilidad de alta tensión y el bajo factor de rizado son características importantes para que la descarga mantenga un comportamiento repetible.
El voltaje y la corriente se muestran digitalmente, con una resolución de voltaje de 0.1kV y una resolución de corriente de 0.1µA, en determinados equipos de prueba de alta tensión. En un purificador doméstico, los valores exactos dependen del diseño de la celda, de la potencia disponible y del objetivo del fabricante.
Protecciones necesarias
Sin una protección rápida y fiable contra sobretensión, sobrecorriente y arranque en cero, un generador de alta tensión de CC puede dañar los equipos bajo prueba o poner en peligro a los operarios en caso de fallo.
El generador de alta tensión continua cuenta con múltiples funciones de protección, como sobrecorriente de baja tensión, sobretensión de baja tensión, sobrecorriente de alta tensión, sobretensión de alta tensión, protección de cruce por cero y protección de no conexión a tierra.
La protección contra sobrecorriente debe desconectar la salida cuando la celda de descarga se cortocircuita o cuando aparece una corriente superior a la prevista. Cuando la salida de alta tensión se cortocircuita, el instrumento corta inmediatamente la salida sin dañar el equipo.
La protección de nivel cero obliga a reiniciar el control antes de elevar la tensión. El potenciómetro debe reiniciarse a cero antes de elevar la tensión, para evitar que haya voltaje en el extremo de alta tensión y cause daños al personal y al instrumento.
También es importante disponer de descarga automática o manual de la salida. Los sistemas de descarga mayoritariamente manuales aumentan el riesgo de carga residual en los condensadores tras las pruebas.
Seguridad frente a la alta tensión y al ozono
Un generador de alta tensión continua no debe abrirse, modificarse ni probarse sin conocimientos de electrónica de potencia, aislamiento eléctrico y medidas de seguridad para alta tensión. La tensión puede permanecer presente aunque el equipo parezca apagado.
Antes de intervenir, hay que desconectar la alimentación, esperar el tiempo indicado por el diseño, descargar los condensadores mediante el circuito previsto y verificar la ausencia de tensión con instrumentos apropiados. Nunca debe suponerse que la salida está descargada solamente porque el ventilador o los indicadores se han detenido.
El ozono también exige precaución. El texto que describe el ozono como totalmente inocuo no debe interpretarse como una autorización para inhalarlo o acumularlo en una habitación ocupada. Un generador de ozono debe utilizarse únicamente en condiciones controladas y con ventilación adecuada.
La concentración producida depende de la tensión, la frecuencia, el caudal de aire, la humedad, el tipo de dieléctrico, la geometría de los electrodos y el tiempo de funcionamiento. Por esta razón, no es suficiente conocer solamente la tensión de salida del generador para determinar la seguridad del purificador.
Generador de Ozono Médico (Español)
Relación entre el generador y las etapas de filtrado
Un purificador de aire portátil puede utilizar varias etapas de filtrado. La primera capa filtra partículas grandes contaminantes, como polvo o pelo.
La segunda capa, el filtro HEPA, absorbe el PM2.5 dañino para el cuerpo humano como alérgenos, micropartículas y virus. La tercera capa, de carbón activo, mejora el efecto de la purificación en general y puede contribuir a eliminar olores como los de tabaco o mascotas.
Todo ello puede complementarse con luz ultravioleta y generador de iones negativos para una mejor eliminación de bacterias, ácaros y microorganismos. Los complementos de ionización y luz ultravioleta pueden activarse y desactivarse en algunos equipos.
La alta tensión continua solo alimenta la etapa electrostática o de generación correspondiente; no sustituye al filtro mecánico ni al carbón activo. La eficacia global del purificador depende del conjunto de etapas y del caudal de aire.
Características habituales de un purificador con ionizador
| Característica | Valor indicado |
|---|---|
| Área de cobertura | hasta 60 m2 |
| Caudal de aire | 350 m3/h |
| Velocidades | hasta 3 velocidades |
| Temporizador | programable de 1 a 8h |
| Alimentación | 220 - 230v, 50 hz |
| Potencia | 35W |
| Sonoridad | 35 db a 55 db |
| Peso | 4,5Kg |
Estas características describen el purificador completo, no únicamente el generador de alta tensión. La potencia eléctrica total del equipo incluye el ventilador, los controles, los filtros activos y las etapas complementarias.
Cómo comprobar el funcionamiento del sistema
La comprobación debe comenzar con una inspección visual de la carcasa, el cableado, los conectores, los aislantes y la celda de descarga. Deben buscarse grietas, carbonización, humedad, depósitos de polvo y signos de sobrecalentamiento.
Después se debe verificar que el filtro esté correctamente instalado. Abra la tapa frontal. Quite la cubierta frontal tirando de un lateral de la parte superior con fuerza hasta sacarlo.
Saque el filtro del interior tirando del asa. Luego quite los plásticos protectores del filtro. Vuelva a colocar el filtro en la ranura con cuidado después de retirar los plásticos.
Instale la cubierta frontal con cuidado desde abajo hacia arriba. Asegúrese de que esté instalado correctamente. Cuando esté conectado, puede usar el panel de control o el mando a distancia para configurar el equipo.
Si la función de ionización o generación de ozono puede desactivarse, conviene comprobar cada modo por separado. Una variación del ruido, un olor intenso, chispas visibles o un calentamiento anormal indican que el equipo debe desconectarse y revisarse.
Fallos frecuentes del generador de alta tensión
Ausencia de descarga
La ausencia de descarga puede deberse a un circuito abierto, un transformador defectuoso, diodos dañados, condensadores deteriorados, una conexión incorrecta o una protección activada. También puede existir una separación excesiva entre los electrodos o contaminación en la superficie dieléctrica.
Arcos eléctricos
Los arcos pueden aparecer cuando la tensión es demasiado alta para la geometría de la celda, cuando hay humedad, cuando el dieléctrico está dañado o cuando se han acumulado partículas conductoras. Un arco repetido puede deteriorar el aislamiento y los componentes de conmutación.
Salida inestable
La inestabilidad puede estar relacionada con un control PWM defectuoso, una alimentación insuficiente, un transformador saturado, condensadores degradados o una regulación de lazo cerrado incorrecta. El rizado y la inestabilidad pueden enmascarar cambios pequeños pero críticos en el comportamiento de la descarga.
Sobrecalentamiento
El sobrecalentamiento puede producirse por una carga excesiva, una ventilación insuficiente, un cortocircuito parcial, una frecuencia inadecuada o una pérdida de aislamiento. Los purificadores compactos deben mantener despejadas las entradas y salidas de aire del sistema de refrigeración.
Ozonización del aceite y otras aplicaciones
Una excepcion es cuando se diluye en aceites, en los que puede conservar (permanecer como ozono) sus propiedades durante mucho tiempo. es pues el aceite el vehiculo que nos puede proporcionar una forma de almacenar los principios activos del ozono, con el fin de que estos puedan liberarse y brindarnos asi sus propiedades en el momento de su aplicacion.
El aceite ozonizado se ha descrito para diferentes usos, pero cualquier aplicación sobre la piel, heridas o tejidos debe realizarse con productos preparados para ese fin y con orientación profesional. La existencia de una descarga corona en un purificador no convierte automáticamente al equipo en un sistema apto para producir productos terapéuticos.
Diferencia entre un generador para purificador y un generador de pruebas HVDC
Un generador de alta tensión de CC es una fuente de alimentación de prueba que convierte la tensión alterna de la red eléctrica en una salida de CC de alta tensión controlable, utilizada para pruebas de rigidez dieléctrica y corriente de fuga en equipos eléctricos.
Los generadores portátiles de alta tensión CC alcanzan rutinariamente los 60 kV y más para pruebas de alta tensión en campo de cables, motores, aparamenta y pararrayos. Los equipos de prueba de corriente continua de alta tensión de la clase de 70 a 160 kV se utilizan como herramientas de campo portátiles para comprobar cables, motores, aparamenta y transformadores.
Estos generadores de pruebas están diseñados para entregar una tensión elevada y medir corriente de fuga con precisión. No deben conectarse a una celda de ozono ni utilizarse como sustitutos de una fuente diseñada específicamente para un purificador de aire.
En las aplicaciones típicas de pruebas de alta tensión de CC, el generador aumenta gradualmente la tensión de CC hasta un nivel definido mientras monitoriza la corriente de fuga para evaluar la rigidez dieléctrica y detectar fallos incipientes.
Proceso general de prueba de una fuente de alta tensión
Defina el objetivo y el estándar de la prueba. Determine si la prueba es de resistencia a corriente continua, medición de corriente de fuga o verificación de voltaje de referencia del pararrayos, e identifique las normas o procedimientos internos aplicables.
Seleccione y configure el generador de alta tensión de CC. Seleccione un generador con la tensión y la capacidad de corriente de salida adecuadas para el objeto de prueba. Configure el nivel de sobretensión, el rango de corriente y los umbrales de protección antes de energizar.
Prepare el objeto de prueba y los límites de seguridad. Aísle y conecte a tierra todas las partes de la instalación que no estén bajo prueba y confirme la ausencia de tensión.
Conecte el generador de alto voltaje de CC. Conecte el cable de salida de alta tensión al objeto de prueba y el cable de retorno a su lado conectado a tierra, siguiendo el diagrama de conexión del fabricante.
Aumenta gradualmente el voltaje y controla la corriente. Utilizando la unidad de control, aumente gradualmente la tensión continua desde cero a una velocidad controlada, observando la corriente de fuga y los indicadores de protección.
Tras el tiempo de prueba, reduzca la tensión a cero y permita que la función de descarga automática o manual del generador elimine la carga residual del objeto de prueba. Verifique que el objeto esté descargado y, a continuación, documente todas las lecturas, observaciones y cualquier disparo de protección.
Criterios para seleccionar un generador de alta tensión continua
- Tipo de salida: determine si se necesita una salida continua estabilizada, una señal pulsada o una alimentación de alta frecuencia para una celda de descarga.
- Tensión y corriente: la tensión debe ser compatible con la distancia entre electrodos y el aislamiento, mientras que la corriente debe estar limitada por el diseño.
- Regulación: una regulación de lazo cerrado y un bajo factor de rizado favorecen un funcionamiento más uniforme.
- Aislamiento: la separación entre alta tensión y baja tensión debe ser suficiente para evitar perforaciones y fugas.
- Protecciones: son esenciales la protección contra cortocircuito, sobrecorriente, sobretensión, arranque accidental y pérdida de tierra.
- Descarga residual: el equipo debe contar con un método claramente definido para eliminar la carga almacenada.
- Compatibilidad con la celda: el generador debe corresponder a los electrodos, el dieléctrico, la frecuencia y el caudal de aire previstos.
- Medición: deben poder comprobarse la tensión, la corriente y, cuando corresponda, la concentración de ozono.
- Ventilación: el diseño debe disipar el calor generado por el convertidor, el transformador y la descarga.
- Mantenimiento: los electrodos, filtros, aislantes y ventiladores deben ser accesibles para inspección y limpieza.
Mantenimiento del purificador y de la celda de alta tensión
El polvo acumulado puede modificar el campo eléctrico y favorecer fugas o arcos. La limpieza debe hacerse con el equipo desconectado y completamente descargado.
Los filtros deben revisarse y sustituirse según su estado y las indicaciones del fabricante. Un filtro obstruido reduce el caudal de aire y puede elevar la temperatura interna, afectando también al generador de alta tensión.
Los electrodos y el dieléctrico deben inspeccionarse para detectar manchas, grietas, corrosión o depósitos. Las piezas dañadas no deben seguir utilizándose porque pueden provocar una descarga incontrolada.
La medición de la tensión y la corriente debe realizarse con instrumentos adecuados para alta tensión. No es necesario añadir un divisor de voltaje durante su uso cuando el equipo de prueba ya incorpora un sistema de medición diseñado para esa función, pero una fuente de purificador no debe asumirse segura sin verificar su arquitectura.
La alta tensión es útil para generar iones y ozono mediante descarga corona, pero exige control eléctrico, aislamiento, limitación de corriente y una gestión adecuada del gas producido. La fuente, la celda de descarga, los filtros y las protecciones deben considerarse como un único sistema.
