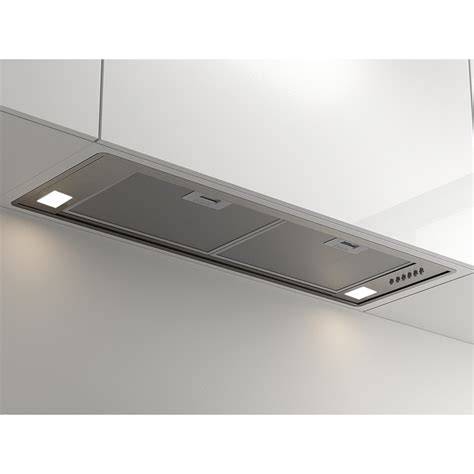

El grupo filtrante Pando TIM V850 es una campana de integración bajo mueble con acabado de acero inoxidable, visera frontal abatible de cristal y motor interior SEC System V.850. Está disponible en frontales de 60, 90 y 120 cm, incorpora iluminación LED de 4000K, clasificación energética A+, filtros Inox y botonera electrónica con función Last Time.
El modelo es compatible con Airlink e integra un sistema de detección automática de saturación de filtros y el sistema de seguridad SIA Safety. Su configuración debe seleccionarse según el ancho frontal, la referencia correspondiente y el diámetro del tubo de evacuación, que en la versión V.850 es de 150 mm.
Diseño y formato de integración
El Pando TIM V850 pertenece a la categoría de campanas decorativas de integración bajo mueble. Su diseño permite instalar el equipo integrado en el mobiliario de cocina, dejando visible el frontal de aspiración y la visera abatible de cristal.
Inox con visera frontal abatible de cristal. La campana está disponible en frontal de 60, 90 y 120 cm.
La visera frontal abatible de cristal forma parte del sistema de captación de humos y aporta un elemento funcional al conjunto. El acabado de acero inoxidable está orientado a cocinas en las que se busca una integración visual con otros elementos metálicos.
Características principales
- Campana disponible en frontal de 60, 90 y 120 cm.
- Airlink - Modelo compatible.
- Clasificación Energética A+.
- Iluminación LED LED 4000K.
- Función Last Time.
- Botonera electrónica.
- Filtros Inox.
- Sistema detección automática saturación de filtros.
- SIA Safety.
La campana de integración es una solución que sorprende por su diseño vanguardista, eficiencia energética y prestaciones técnicas. En cuanto a sus características generales, el producto es compatible con Airlink.
También, incorpora iluminación LED 4.000K y una botonera electrónica con función Last Time. Respecto a los filtros, equipa unos Inox con sistema de detección automática de saturación.
Asimismo, presenta una clasificación energética hasta A+ y el sistema de seguridad de apagado automático S.I.A. by Pando. Además dispone del sistema Quick Fix, que facilita la instalación y montaje evitando recortar el mueble.
Medidas, referencias y motores
La gama TIM V850 se ofrece con diferentes anchos frontales y configuraciones de motorización. La referencia permite identificar la combinación entre la medida del frontal y el motor instalado.
| Referencia | Frontal | Motor | Ø tubo mm |
|---|---|---|---|
| 9791 | 60 | Interior/Intérieur V.750 | 120 |
| 9792 | 60 | Interior/Intérieur V.850 | 150 |
| 9793 | 90 | Interior/Intérieur V.750 | 120 |
| 9794 | 90 | Interior/Intérieur V.850 | 150 |
| 9795 | 120 | Interior/Intérieur V.850 | 150 |
Motor interior SEC System V.850
La configuración V.850 utiliza un Motor Interior SEC System V.850 Ø150. En las referencias de 60, 90 y 120 cm asociadas a este motor, el diámetro indicado para el conducto es de 150 mm.
Motorizaciones: Motor Interior SEC System V.850 Ø150.
Relación con la configuración V.750
La gama TIM también contempla el Motor Interior SEC System V.750 Ø125. En las referencias 9791 y 9793, correspondientes a frontales de 60 y 90 cm, el diámetro del tubo indicado es de 120 mm.
Motorizaciones: Motor Interior SEC System V.750 Ø125. Motor Interior SEC System V.850 Ø150.
Iluminación y controles
El grupo filtrante incorpora iluminación LED con temperatura de color de 4000K. Esta característica aparece asociada a la clasificación energética A+ y forma parte del equipamiento estándar descrito para el modelo.
La gestión del equipo se realiza mediante una botonera electrónica. La función Last Time forma parte de este sistema de control y se incluye entre las prestaciones principales de la campana.
La sustitución del LED original por el Sistema Pando LED figura entre las notas del producto. Pando LED se presenta como una posibilidad de sustitución de la iluminación original.
Filtros y mantenimiento
El Pando TIM V850 equipa filtros Inox. El sistema incorpora detección automática de saturación de filtros, una función destinada a indicar cuándo los filtros necesitan atención.
La presencia de filtros Inox y del sistema de detección automática de saturación permite controlar el estado del sistema de filtrado desde la propia campana. Esta prestación se combina con el sistema de seguridad SIA Safety.
Seguridad y funcionamiento
SIA Safety. El sistema de seguridad de apagado automático S.I.A. by Pando forma parte de las características técnicas destacadas del producto.
La función Last Time aparece integrada en la botonera electrónica. El modelo también es compatible con Airlink, indicado como Airlink - Modelo compatible.
Instalación
El producto incluye un sistema de fácil instalación. Además dispone del sistema Quick Fix, que facilita la instalación y montaje evitando recortar el mueble.
La instalación debe tener en cuenta el ancho frontal seleccionado y la configuración del motor. Para el Motor Interior SEC System V.850 Ø150, la tabla de referencias indica un diámetro de tubo de 150 mm.
También pueden utilizarse tubos especiales a medida. Entre las notas del producto figura Juego de tubos hasta altura total de 1400 mm.
Opcionales disponibles
- Kits de recirculación FCLR-AE.
- Mando a distancia electrónico.
- Tubos especiales a medida.
- Sustitución del LED original por el Sistema Pando LED.
Los kits de recirculación FCLR-AE, el mando a distancia electrónico y los tubos especiales a medida aparecen como opciones para adaptar la instalación a distintas configuraciones de cocina.
La sustitución de LED original por el Sistema Pando LED también figura entre las posibilidades adicionales. Las fichas técnicas y la etiqueta energética están disponibles por modelos.
Configuraciones de la gama TIM
La información del producto también muestra una versión con acabado Inox-Negro con visera frontal de cristal abatible. En esa configuración, la campana está disponible en frontal de 60, 80, 90 y 120 cm.
Esta configuración mantiene la compatibilidad con Airlink, la clasificación energética A+, la iluminación LED 4000K, la función Last Time, la botonera electrónica, los filtros Inox, el sistema de detección automática de saturación de filtros y SIA Safety.
En esa versión se indica el Motor interior SEC System V.850 Ø120-150. También se mencionan kits de recirculación FCLR-AE, mando a distancia electrónico y tubos especiales a medida como opcionales.
Las notas asociadas incluyen la sustitución de LED original por el Sistema Pando LED y el sistema de fácil instalación.
Diferencias frente a otros grupos filtrantes
Dentro de la misma categoría aparece el grupo filtrante NEO, disponible en frontales de 52 y 78 cm, con clasificación energética A+, sistema AirClean, iluminación LED LED 4000K, filtros de aluminio y función Last Time.
El NEO utiliza un Motor interior SEC System V.830 Ø120-150. Sus referencias son 9009 para el frontal de 52 cm y 9010 para el frontal de 78 cm, ambas con Motor Interior/Intérieur V.850 y Ø tubo de 150 mm.
| Modelo | Frontales indicados | Filtros | Motor indicado |
|---|---|---|---|
| TIM V850 | 60, 90 y 120 cm | Inox | Interior SEC System V.850 Ø150 |
| NEO | 52 y 78 cm | Aluminio | Interior SEC System V.830 Ø120-150 |
El NEO también incorpora AirClean, descrito como un sistema automático de funcionamiento del motor 10 min. cada hora durante 5 horas. Además, contempla una base inox para Grupo Filtrante y una estructura para grupo filtrante de pared o de isla.
Documentación técnica
Las fichas técnicas y la etiqueta energética están disponibles por modelos. La documentación debe consultarse según el frontal y la motorización seleccionados.
La tabla de referencias distingue las configuraciones de 60, 90 y 120 cm, así como los motores Interior/Intérieur V.750 y V.850 y sus correspondientes diámetros de tubo.
Cómo instarlar una campana encastrable filtrante | LEROY MERLIN
Aspectos que deben comprobarse antes de la instalación
- El ancho frontal elegido: 60, 90 o 120 cm.
- La referencia correspondiente a la combinación de frontal y motor.
- La motorización instalada: Interior/Intérieur V.750 o Interior/Intérieur V.850.
- El diámetro del tubo: 120 mm para determinadas configuraciones V.750 y 150 mm para las configuraciones V.850 indicadas.
- La disponibilidad de tubos especiales a medida.
- La necesidad de un kit de recirculación FCLR-AE.
- La posible sustitución del LED original por el Sistema Pando LED.
- La consulta de la ficha técnica y de la etiqueta energética del modelo concreto.
La elección del grupo filtrante Pando TIM V850 depende principalmente del ancho disponible en el mueble, del tipo de evacuación y de la motorización seleccionada. Sus elementos comunes incluyen el acabado de integración bajo mueble, los filtros Inox, la iluminación LED 4000K, la clasificación energética A+, la botonera electrónica, la función Last Time, la detección de saturación de filtros y el sistema SIA Safety.
