Las juntas a medida para depuradoras son componentes de estanqueidad fabricados según las dimensiones y características de la unión que deben sellar. Se utilizan para evitar fugas de agua en filtros, bombas, prefiltros, válvulas, racores, tapas y otros elementos de instalaciones hidráulicas.
Como fabricantes, podemos realizar cualquier tipo de JUNTA PLANA, según los requerimientos, que nos indiquen, bajo plano o muestra, siempre que sea para cierta cantidad. Siempre que se acomete una reparación donde haya instaladas juntas de estanquidad deben sustituirse por unas nuevas.
Qué es una junta de estanqueidad
Juntas planas en Goma o Caucho, se denomina junta plana o junta de estanqueidad a componentes de material adaptable como el caucho, que sirve para sellar bien la unión de las caras mecanizadas de los elementos de cierre, que llevan lubricante o cualquier otro fluido como agua o aceites e incluso gases en su interior, para evitar que haya fugas hacia el exterior por algún pequeño defecto en el mecanizado.
Las juntas para estanqueidad son componentes de diferentes materiales generalmente goma, que evitan la fuga de fluidos hacia el exterior de elementos generalmente mecánicos, hidráulicos o neumáticos. La estanqueidad es un sistema de protección para materiales que evita el paso de agua y otros fluidos mediante la construcción de superficies o barreras impermeables.
Las juntas ahorran dinero en el mecanizado de las superficies de unión porque no hace necesario que sea totalmente exacto su acoplamiento, ya que la junta corrige los posibles fallos que existan en el mecanizado. Es generalmente deseable que la junta esté hecha de un material como el caucho, que sea a un cierto grado compresible tal que llene firmemente el espacio que se diseña para poder rellenar cualquier irregularidad leve del mecanizado.
Juntas para depuradoras y sistemas de filtración
Las juntas a medida pueden emplearse en depuradoras de cartucho, depuradoras de arena, filtros, bombas de piscina, válvulas selectoras, tapas de prefiltro, colectores, conexiones roscadas y racores. En una depuradora monobloc, las piezas que pueden incorporar juntas incluyen el cuerpo del filtro, la brida de sujeción, la válvula de seis vías, los racores, la tapa del prefiltro y las conexiones de la bomba.
Los recambios para monoblock 400 incluyen el soporte, el tapón de desagüe, la crepina, el colector, el tubo de purga, el cuerpo del filtro, la brida de sujeción, la junta de válvula, la válvula de seis vías, la junta monoblock, el racor adaptador de la bomba, la junta del racor, la manguera, la bomba, la tapa del prefiltro, el cestillo del prefiltro, los tornillos y la base.
Los recambios para monoblock 500 incluyen el soporte, el tapón de desagüe, la crepina, el colector, el tubo de purga, el cuerpo del filtro, la brida de sujeción, la junta de válvula, la válvula de seis vías, la junta monoblock, el racor adaptador de la bomba, la junta del racor, el manómetro, el racor, la manguera, la bomba, los tornillos, la base, la tapa del prefiltro, la junta de la tapa del prefiltro y el cestillo del prefiltro.
Tipos de juntas que pueden fabricarse a medida

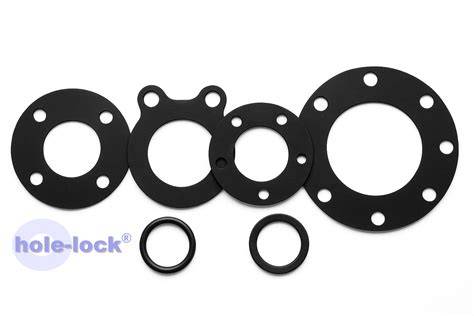

Juntas planas
Las juntas planas de Goma, sirven para asegurar la estanqueidad. Las juntas planas se colocan entre dos superficies de contacto y se comprimen al cerrar la unión, ocupando las pequeñas irregularidades y evitando que el agua salga por el perímetro.
Las juntas planas pueden fabricarse con geometrías circulares, anulares, rectangulares o con perforaciones y formas específicas. La fabricación bajo plano o muestra permite reproducir el contorno necesario para una tapa, una brida, un cuerpo de bomba o una conexión de depuradora.
Juntas tóricas
Las juntas tóricas tienen una sección circular y se alojan normalmente en una ranura mecanizada. Se utilizan en tapas de filtros, tapas de prefiltros, válvulas, cuerpos de bomba y conexiones donde la junta debe adaptarse a una ranura de cierre.
Una junta tórica para filtros Astralpool puede utilizarse como recambio específico cuando coinciden el modelo y las dimensiones de la pieza original. También existen juntas tóricas para la tapa del prefiltro de una depuradora de arena y juntas tóricas para el depósito del filtro de arena.
Juntas para racores
Las juntas planas para racores locos en Goma se utilizan para Instalaciones de Gas, instalaciones de fontanería en general, calefacción, aire comprimido. Fabricada en NBR ó EPDM. Diseñada para sellar racores 2 piezas a tuberías o equipos con conexión roscada.
Para su correcta instalación, seguir las pautas y exigencias de la Norma que requiera la aplicación o uso. En instalaciones de depuración, este tipo de junta puede utilizarse en conexiones roscadas de bombas, filtros, válvulas y tuberías.
| Referencia | Descripción | A | B | C |
|---|---|---|---|---|
| 0824.001 | Junta Plana racor loco 3/8" | 15 | 11 | 2,5 |
| 0824.002 | Junta Plana racor loco 3/4" | 19 | 14 | 3,5 |
| 0824.003 | Junta Plana racor loco 1/2" | 24 | 18 | 3,5 |
| 0824.004 | Junta Plana racor loco 1" | 30,5 | 24 | 3,5 |
| 0824.005 | Junta Plana racor loco 1 1/4" | 38,5 | 29,5 | 3,5 |
| 0824.006 | Junta Plana racor loco 1 1/2" | 45 | 37 | 4 |
| 0824.007 | Junta Plana racor loco 2" | 56 | 46 | 4 |
Medidas expresadas en m/m.
Materiales para juntas de depuradoras
Todas las juntas planas que figuran en esta relación, se fabrican en CAUCHO NATURAL, EPDM, SBR, SILICONA.
Caucho natural
El caucho es un material adaptable y compresible que sirve para sellar la unión de las caras mecanizadas de los elementos de cierre. Su capacidad para adaptarse a pequeñas irregularidades facilita la estanqueidad en superficies que no presentan un acoplamiento totalmente exacto.
EPDM
El EPDM se utiliza en juntas de estanqueidad para instalaciones hidráulicas y conexiones sometidas al contacto con agua. También aparece como material para juntas planas destinadas a racores locos.
SBR
El SBR forma parte de los materiales empleados en la fabricación de juntas planas de estanqueidad. La elección del material debe relacionarse con el fluido, la temperatura, la presión y las condiciones de funcionamiento de la depuradora.
Silicona
La silicona se incluye entre los materiales disponibles para juntas planas fabricadas según plano o muestra. Puede emplearse cuando las características de la unión requieren un material flexible y adaptable.
Medidas necesarias para fabricar una junta a medida
Para fabricar una junta a medida es necesario definir la geometría de la pieza y sus dimensiones. Las referencias de juntas planas utilizan las medidas A, B y C, expresadas en m/m.
Según la forma de la junta, A y B pueden corresponder a diámetros, longitudes o dimensiones exteriores e interiores, mientras que C puede corresponder al espesor. La interpretación exacta debe conservarse de acuerdo con el plano, la muestra o la pieza original.
- Diámetro exterior.
- Diámetro interior.
- Espesor de la junta.
- Longitud y anchura en juntas no circulares.
- Posición y tamaño de los orificios.
- Forma del contorno exterior.
- Forma del contorno interior.
- Ranuras, rebajes o perfiles especiales.
La muestra física permite comprobar directamente el contorno, el espesor y los puntos de fijación. El plano permite definir con precisión las dimensiones y la geometría de la junta antes de su fabricación.
Ejemplos de medidas de juntas planas
La variedad de dimensiones disponibles muestra por qué no siempre es suficiente elegir una junta únicamente por su apariencia. Dos piezas visualmente similares pueden tener diferente diámetro interior, diámetro exterior o espesor, por lo que la medición debe hacerse sobre la junta y sobre la superficie donde se instalará.
| Referencia | A | B | C |
|---|---|---|---|
| 0820.003 | 6 | 2 | 1 |
| 0820.004 | 7 | 4,5 | 1 |
| 0820.005 | 12,5 | 6,5 | 1,2 |
| 0820.006 | 14 | 8 | 2,5 |
| 0820.007 | 15 | 10 | 2,5 |
| 0820.008 | 18 | 13 | 2 |
| 0820.009 | 19 | 8 | 2,5 |
| 0820.010 | 20 | 8 | 2,5 |
| 0820.011 | 22 | 16 | 2,5 |
| 0820.012 | 23 | 14 | 2 |
| 0820.013 | 22 | 18 | 2 |
| 0820.014 | 26 | 15 | 2 |
| 0820.015 | 27 | 12 | 3 |
| 0820.016 | 28 | 10 | 1 |
| 0820.017 | 29 | 22 | 2,5 |
| 0820.018 | 30 | 10 | 4 |
Medidas expresadas en m/m.
| Referencia | A | B | C |
|---|---|---|---|
| 0820.019 | 31 | 23,5 | 4 |
| 0820.020 | 32 | 24 | 3 |
| 0820.021 | 31,5 | 23,5 | 3,5 |
| 0820.022 | 32 | 24 | 3,5 |
| 0820.023 | 33 | 26 | 2 |
| 0820.024 | 33,5 | 28,5 | 4 |
| 0820.025 | 37 | 28 | 2,5 |
| 0820.026 | 37 | 29 | 1 |
| 0820.027 | 37 | 31 | 2,5 |
| 0820.028 | 38 | 20 | 0,8 |
| 0820.029 | 42 | 36 | 3,5 |
| 0820.030 | 43,5 | 38 | 4,5 |
| 0820.031 | 44 | 37 | 3 |
| 0820.032 | 45,5 | 30 | 3 |
| 0820.033 | 53 | 40 | 3 |
| 0820.034 | 57 | 48 | 2 |
| 0820.035 | 57 | 46 | 4 |
| 0820.036 | 58 | 45 | 3 |
| 0820.037 | 60 | 48 | 2 |
| 0820.038 | 67 | 44 | 1 |
| 0820.039 | 71 | 54 | 3,5 |
| 0820.040 | 80 | 72 | 3,5 |
Medidas expresadas en m/m.
Juntas de bombas y prefiltros
Las bombas de piscina y sus prefiltros utilizan juntas en la tapa, el cuerpo de la bomba, el difusor y las conexiones. Entre los recambios habituales se encuentran la junta de la tapa del prefiltro, la junta del cuerpo de la bomba, la junta del difusor y la junta de brida.
Existen recambios específicos para distintos modelos de bombas, como la junta del cuerpo de la bomba PSH Mini, la junta de la tapa de la bomba Mini PSH, la junta del difusor tórica PSH Mini, la junta de la tapa de la bomba Saci Optima, la junta de la tapa del prefiltro de la bomba Espa Silen y la junta de la tapa de la bomba Sena.
También se utilizan juntas para bombas Victoria y Victoria Plus, Astral Glass Plus, MaxFlo, Super Pump, Kripsol Ondina, Kripsol Koral, Prinze America, Psh Nd.1 y Psh Nd.2. La junta adecuada depende de la geometría del alojamiento y del modelo de la bomba.
Juntas para filtros y válvulas selectoras

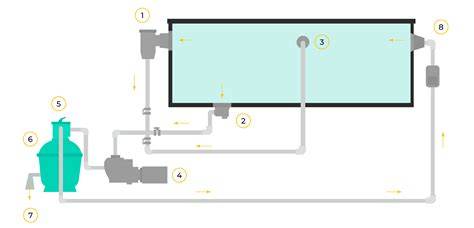

Las depuradoras de arena incorporan juntas en la tapa del filtro, la válvula de ventilación, el depósito, la válvula selectora y las conexiones del circuito. Una junta deteriorada puede permitir la salida de agua por la tapa o por una unión sometida a presión.
Entre los recambios se encuentran la tapa del filtro, la válvula de ventilación y la junta de una depuradora Flowclear™, la junta tórica de 7,5 cm de diámetro para depuradoras de arena de 2000L y la junta tórica del depósito del filtro de arena Flowclear™.
Los filtros Millennium Lateral, Millennium Top y Cantabric pueden utilizar una junta tórica específica para la tapa del filtro cuando las dimensiones y el diseño coinciden con el recambio correspondiente.
Cómo elegir una junta a medida
- Identificar la pieza en la que se instalará la junta.
- Determinar si se trata de una junta plana, una junta tórica, una junta de racor o un perfil especial.
- Medir el diámetro interior, el diámetro exterior, la longitud, la anchura y el espesor según la forma de la pieza.
- Comprobar la posición de los orificios, ranuras y rebajes.
- Verificar el material compatible con el agua y con las condiciones de funcionamiento.
- Comparar las medidas con la pieza original, el plano o la referencia del fabricante.
- Sustituir la junta antigua por una nueva durante la reparación.
La elección no debe basarse únicamente en el nombre de la depuradora o en el diámetro nominal de la tubería. En una misma instalación pueden existir varias juntas con funciones y dimensiones diferentes.
La referencia del fabricante puede facilitar la identificación del recambio, pero debe comprobarse la compatibilidad con la pieza concreta. Las juntas de la tapa, del cuerpo, del prefiltro, del difusor, de la válvula y de los racores no son intercambiables si su forma o sus medidas no coinciden.
Sustitución de una junta deteriorada
Siempre que se acomete una reparación donde haya instaladas juntas de estanquidad deben sustituirse por unas nuevas. La junta desmontada puede estar deformada, endurecida, agrietada o comprimida de manera permanente, por lo que reutilizarla puede impedir que la unión vuelva a quedar estanca.
Antes de colocar la junta nueva, las superficies de contacto deben quedar limpias y sin restos que impidan el asentamiento uniforme. La junta debe quedar colocada en su alojamiento sin torsiones, pliegues ni desplazamientos.
El cierre debe realizarse de forma uniforme para que la compresión se distribuya por todo el perímetro. Un apriete irregular puede deformar la junta o dejar zonas con presión insuficiente.
Juntas para instalaciones de fontanería relacionadas con depuradoras
Las juntas planas para racores locos en Goma se utilizan para instalaciones de fontanería en general y equipos con conexión roscada. En una instalación de piscina pueden formar parte de las uniones entre mangueras, bombas, filtros, válvulas y otros elementos hidráulicos.
Fabricada en NBR ó EPDM. Diseñada para sellar racores 2 piezas a tuberías o equipos con conexión roscada. Para su correcta instalación, seguir las pautas y exigencias de la Norma que requiera la aplicación o uso.
| Conexión | A | B | C |
|---|---|---|---|
| 3/8" | 15 | 11 | 2,5 |
| 3/4" | 19 | 14 | 3,5 |
| 1/2" | 24 | 18 | 3,5 |
| 1" | 30,5 | 24 | 3,5 |
| 1 1/4" | 38,5 | 29,5 | 3,5 |
| 1 1/2" | 45 | 37 | 4 |
| 2" | 56 | 46 | 4 |
Fabricación bajo plano o muestra
La fabricación bajo plano permite producir juntas con medidas y formas definidas previamente. El plano puede incluir el contorno, los diámetros, el espesor, las perforaciones y cualquier detalle necesario para que la junta encaje en la depuradora.
La fabricación bajo muestra resulta útil cuando no se dispone de un plano técnico, pero sí de la junta original o de la pieza donde debe instalarse. La muestra permite reproducir el diseño y comprobar las dimensiones de la junta existente.
Como fabricantes, podemos realizar cualquier tipo de JUNTA PLANA, según los requerimientos, que nos indiquen, bajo plano o muestra, siempre que sea para cierta cantidad.
Aplicaciones habituales
- Tapas de filtros de arena.
- Depuradoras monobloc.
- Depuradoras de cartucho.
- Bombas de piscina.
- Tapas de prefiltros.
- Cuerpos de bomba.
- Difusores.
- Bridas de sujeción.
- Válvulas de seis vías.
- Colectores.
- Racores de conexión.
- Mangueras y conexiones roscadas.
- Filtros Millennium Lateral, Millennium Top y Cantabric.
- Instalaciones hidráulicas de fontanería.
La junta correcta debe reproducir la forma de la superficie que sella y utilizar un material compatible con el agua y las condiciones de servicio. Cuando no existe un recambio estándar o la pieza pertenece a una instalación antigua, la fabricación a medida permite obtener una junta a partir de un plano o una muestra.
