Si querés conectar simultáneamente un teléfono en la misma boca telefónica donde se encuentra el módem, (o ya lo tenés conectado), deberás conectar siempre un microfiltro combinado (el de 2 ranuras) entre la boca de la pared y los dispositivos para un mejor funcionamiento de los servicios; tal como te muestra el gráfico A. Los microfiltros o filtros DSL son dispositivos de pequeñas dimensiones que se conectan a la línea de teléfono y evitan que se originen interferencias, filtrándolas y ofreciéndonos un servicio de llamadas telefónicas y ADSL de calidad, cuando estas comparten la misma línea.

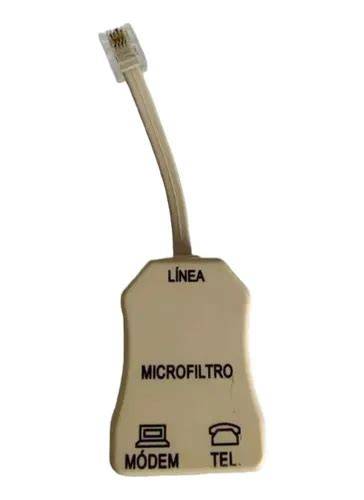

El microfiltro doble, también llamado microfiltro combinado, dispone de dos conexiones diferenciadas: una para el teléfono y otra para el módem o la PC. De este modo, permite separar las señales de voz y datos cuando ambos servicios utilizan la misma boca telefónica.
Cuándo utilizar un microfiltro doble
Si querés conectar simultáneamente un teléfono en la misma boca telefónica donde se encuentra el módem, (o ya lo tenés conectado), deberás conectar siempre un microfiltro combinado (el de 2 ranuras) entre la boca de la pared y los dispositivos para un mejor funcionamiento de los servicios; tal como te muestra el gráfico A. Lo más importante es instalar un filtro DSL en cada dispositivo y su roseta, pero nunca entre el propio router y su roseta sin un ladrón auxiliar, ya que traería problemas de sonido.
Estos dispositivos permiten que las posibles interferencias entre la señal de ADSL y del teléfono se reduzcan cuando están en una misma línea. Los filtros DSL hacen que puedas usar varios dispositivos como el router o el teléfono, y puedes tener hasta 3 microfiltros, con los que obtendrás la mejor calidad en tu consumo.
Pasos para instalar el microfiltro doble Movistar
- Desconectá de la boca de la pared el teléfono que se encuentre mas cercano a tu PC.
- En esa boca conectá el microfiltro combinado.
- Conectá el cable del teléfono a la ranura del microfiltro con el ícono del teléfono.
- Conectá el cable del módem en la ranura del microfiltro que tiene el ícono del la PC.
El microfiltro debe quedar intercalado entre la toma telefónica de la pared y los dos equipos. La ranura identificada con el ícono del teléfono corresponde al aparato telefónico, mientras que la ranura identificada con el ícono de la PC corresponde al cable del módem.
Uso: Elimina las interferencias ADSL en los equipos telefónicos convencionales. Instalación: • Intercalar el microfiltro entre la toma telefónica y el equipo telefónico.
Qué no se debe hacer
Atención: no conectes los microfiltros entre sí ni directamente al módem. No conectes los microfiltros entre sí ni directamente al módem.
El módem debe conectarse en la ranura específica del microfiltro combinado que tiene el ícono de la PC. El teléfono debe conectarse en la ranura marcada con el ícono del teléfono, y no se deben encadenar varios filtros para intentar dividir la señal.
Microfiltros simples para otros teléfonos
Recordá que todo lo que se conecte a la línea telefónica debe tener un filtro. Si tenés más equipos conectados a la línea telefónica, por cada uno de ellos deberías utilizar un microfiltro simple (B). Conectalos a la boca telefónica como se muestra en el gráfico.
Los microfiltros también pueden utilizarse con fax y contestadores automáticos, entre otros dispositivos. Lo más importante es instalar un filtro DSL en cada dispositivo y su roseta.
El microfiltro simple se intercala entre la toma telefónica y un único equipo telefónico. Puede situarlo al lado de la roseta (conecte el cable corto suministrado entre la roseta y la entrada de la línea LINE del microfiltro) o al lado del equipo telefónico (conecte el cable corto entre el equipo telefónico y la salida PHONE del microfiltro según convenga).
Conecte el terminal telefónico a la entrada del micro filtro. Asegúrese de que conecta el equipo telefónico en el lado marcado como teléfono PHONE.
Esquema general de conexión
| Situación | Dispositivo recomendado | Conexión |
|---|---|---|
| Teléfono y módem en la misma boca | Microfiltro combinado de 2 ranuras | Teléfono en la ranura con ícono de teléfono y módem en la ranura con ícono de PC |
| Otro teléfono conectado en otra boca | Microfiltro simple | Entre la boca telefónica y el teléfono |
| Fax o contestador automático | Microfiltro simple | Entre la boca telefónica y el equipo |
Instalación de un microfiltro simple
Desconecte el terminal telefónico de la roseta. Conecte el latiguillo del micro filtro a dicha roseta. Conecte el terminal telefónico a la entrada del micro filtro.
Puede situarlo al lado de la roseta (conecte el cable corto suministrado entre la roseta y la entrada de la línea LINE del microfiltro) o al lado del equipo telefónico (conecte el cable corto entre el equipo telefónico y la salida PHONE del microfiltro según convenga).
No conecte más de tres microfiltros en la misma línea, y asegúrese de que conecta el equipo telefónico en el lado marcado como teléfono PHONE.
Por qué se utilizan los microfiltros DSL
Puede que nunca hayas oído hablar de ellos, pero vas a ver que son un elemento muchas veces indispensable para comunicarnos por teléfono. Los filtros DSL tienen un tamaño pequeño y con una forma rectangular o cuadrada.
En sus extremos, dispone de dos tomas de conexión telefónica, por la que se enchufa en una el teléfono y en la otra la línea telefónica. Pero los microfiltros no son solo para poder llamar, sino que también pueden conectarse dispositivos como fax y contestadores automáticos, entre otros.
Los microfiltros permiten reducir los ruidos de fondo y las interferencias que pueden aparecer cuando las llamadas telefónicas y la conexión ADSL utilizan la misma línea. Sin embargo, al no usarlos puedes estar expuesto a pequeñas interferencias y ruidos de fondo, a veces ocasionales y otras más molestas y repetitivas.
¿Son siempre necesarios?
Aunque los filtros DSL no son estrictamente necesarios. Muchas veces, las instalaciones de teléfono y ADSL no lo requieren, esto ocurre cuando el servicio de telefonía se lleva a cabo mediante Voz IP, a través de Internet con fibra óptica o vía satélite.
En una línea ADSL convencional, el microfiltro es especialmente importante cuando hay teléfonos, faxes, contestadores automáticos, alarmas u otros equipos conectados a la línea telefónica. Si el teléfono y el módem comparten la misma boca, se utiliza el microfiltro combinado de dos ranuras.
Microfiltro doble y splitter: diferencias
Otras veces, los propios filtros DSL pueden sustituirse por la instalación de divisores, cuyo aparato aúna la conexión al teléfono y al router ADSL. Su finalidad es la misma que los microfiltros, por lo que podrás evitar interferencias en tus llamadas y conexión a Internet.
Las instalaciones de ADSL son también conocidas como Split DSL, y permiten sustituir estos microfiltros por los divisores o splitter en el cable telefónico principal de tu domicilio, ya sea en el edificio de tu comunidad de vecinos o en tu casa particular.
La instalación del splitter suele hacerla un técnico especializado de tu compañía de telecomunicaciones. El divisor o splitter es un dispositivo más específico y general para evitar interferencias en tus llamadas y conexión a Internet y datos móviles.
Se encarga de separar las señales de voz y datos. Al hacerse generalmente en comunidades vecinales, las Split DSL son menos comunes que la instalación con filtros DSL, que puede hacerla uno mismo y de forma individual sin la necesidad de recurrir a un operario.
Micro filtro ADSL
Microfiltros para alarmas y otros dispositivos
Necesarios en los siguientes casos: Instalaciones e alarmas u otros dispositivos que utilicen la línea telefónica sobre la que este instalada un ADSL. En aquellas líneas ADSL que, aún teniendo dichos micro filtros, se desee ampliar los terminales telefónicos.
Todo equipo que utilice la línea telefónica debe contar con el filtrado correspondiente. Para los equipos conectados en bocas independientes se emplean microfiltros simples, mientras que para un teléfono y un módem conectados en la misma boca se emplea un microfiltro combinado.
Características y límite de conexión
Los filtros DSL tienen un tamaño pequeño y con una forma rectangular o cuadrada. En sus extremos, dispone de dos tomas de conexión telefónica, por la que se enchufa en una el teléfono y en la otra la línea telefónica.
El uso de más de tres microfiltros en la misma línea no está recomendado. No conecte más de tres microfiltros en la misma línea, y asegúrese de que conecta el equipo telefónico en el lado marcado como teléfono PHONE.
Un microfiltro doble no equivale a conectar microfiltros simples entre sí. El modelo combinado está diseñado para recibir la señal desde la boca telefónica y distribuirla mediante sus dos ranuras diferenciadas.
Comprobación después de la instalación
Una vez instalado el microfiltro combinado, el teléfono debe quedar conectado en la ranura con el ícono del teléfono y el cable del módem en la ranura con el ícono de la PC. Los equipos telefónicos conectados en otras bocas deben contar con su propio microfiltro simple.
Si persisten las interferencias, revisá que todos los equipos conectados a la línea telefónica tengan un filtro y que los microfiltros no estén conectados entre sí ni directamente al módem. También comprobá que no se haya conectado el equipo telefónico en una salida distinta de la identificada como PHONE.
