La válvula selectora es el aparato que dirige el flujo del agua y determina la función de concreta que lleva a cabo la depuradora (filtración, recirculación, lavado, enjuague, vaciado y cerrado). El correcto mantenimiento del agua de tu piscina depende en gran medida de la depuradora y, especialmente, de la válvula selectora del filtro de arena.
El montaje y la manipulación de la válvula selectora deben realizarse con la bomba apagada. Antes de mover la maneta de la válvula selectora, es imprescindible que la bomba esté apagada. Cambiar la posición con la bomba en marcha puede dañar tanto la válvula como el motor de la depuradora.

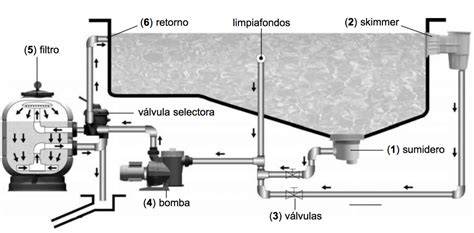

Elementos que forman el circuito de la depuradora
La depuradora es el eje del sistema de filtración en una piscina. Por ello, es fundamental saber diferenciar cada uno de los elementos que la componen: cómo son, para qué sirve cada uno, en qué orden se colocan…
- Skimmer
- Sumidero o fondo
- Toma de limpiafondos
- Bomba de filtración
- Válvula selectora
- Filtro
- Desagüe
- Boquilla de impulsión o retorno
La bomba de filtración es el dispositivo que se encarga de hacer circular el agua. Puede ser de velocidad única (funciona a una velocidad fija) o variable (varía la velocidad y el caudal de agua según las necesidades).
El filtro es el recipiente que contiene el medio filtrante (arena, cartucho, diatomeas…) para retener la suciedad al pasar el agua de la piscina. La válvula selectora es el aparato que dirige el flujo del agua y determina la función de concreta que lleva a cabo la depuradora (filtración, recirculación, lavado, enjuague, vaciado y cerrado).
Los únicos elementos visibles son los skimmers, el sumidero o fondo y la toma del limpiafondos, ya que son las vías de entrada del agua al sistema de filtración. Igualmente, la boquilla de impulsión o retorno también se puede ver al tratarse del punto de entrada que tiene el agua para volver al vaso.
Qué es la válvula selectora
La válvula selectora es un componente del equipo de depuración que conecta el filtro con la bomba de agua, la conduccion de desague y la conducción de salida de agua a la piscina. Es el dispositivo encargado de seleccionar la función que debe de realizar el equipo de depuración en ese determinado momento, derivando el agua en un sentido u otro atraves de las distintas conducciones, su accionamiento puede ser manual o automatico.
La válvula selectora suele incluir estas funciones: Filtración, Lavado, Enjuague, Recirculación, Vaciado y Cerrado.
Montaje de la válvula selectora en la depuradora
El montaje de la válvula selectora se realiza en la parte superior del filtro y requiere conectar correctamente sus distintas conducciones. La instalación debe quedar preparada para dirigir el agua hacia el filtro, la impulsión o el desagüe según la posición seleccionada.
- Fijar la parte inferior del filtro a la base.
- Anclar la bomba a la parte de la base que queda libre.
- Introducir las crepinas en el filtro.
- Rellenar el filtro con arena.
- Colocar la válvula selectora en la parte superior del filtro.
- Unir la bomba de filtración y la válvula selectora mediante una manguera.
- Colocar el manómetro.
- Colocar las boquillas de conexión de la depuradora en las que se acoplan los conductos del circuito de filtración.
El esquema funcionamiento depuradora piscina no es visible para los usuarios, puesto que está ubicado bajo el terreno o en salas preparadas de forma específica para almacenar los distintos elementos que componen el sistema de filtración.
La válvula selectora incluye una palanca de selección, una conexión con la bomba de filtración, una conexión con la impulsión, una conexión con el desagüe, una salida del agua del filtro a la piscina y una entrada del agua de la piscina al filtro.
Conexiones principales de la válvula
- Bomba de filtración: conexión por la que llega el agua impulsada por la bomba.
- Filtro: conexión por la que el agua entra o sale del depósito filtrante según la operación seleccionada.
- Impulsión: conexión que devuelve el agua a la piscina.
- Desagüe: conexión que conduce el agua fuera de la piscina.
FONDO: Es la Valvula que da servicio a la aspiración a traves del sumidero de fondo. SKIMMER: Es la Valvula que da servicio a la aspiración a traves del Skimmer. LIMPIAFONDO: Es la Valvula que da servicio a la aspiración a traves del sumidero de fondo.
DESAGUE: Es la Valvula que permite la salida del agua de la piscina hacia la arqueta de desague. IMPULSION / BY-PASS: El By-pass es un conjunto de 3 valvulas que debe de tener la instalacion cuando la depuradora esta equipada con un equipo de cloracion salina, su funcion consiste derivar el agua araves del electrodo del clorador salino o evitarlo cerrando el paso al mismo, en las instalaciones que carecen de equipo de cloracion salina unicamente existira una valvula en la conduccion de impulsion que permitira el retorno del agua a la piscina.
Posición de las llaves de corte
Lo más importante que debe saber el propietario de una piscina sobre las llaves de la depuradora es el significado de su posición. Si la llave está en una postura paralela a la tubería, significa que está abierta, mientras que si está en posición perpendicular significa que la tubería está cerrada.
Siempre hay que apagar la depuradora antes de hacer cualquier cambio, puesto que nunca se debe manipular una llave mientras la depuradora está encendida. No debes dejar las llaves de aspiración (skimmer, limpiafondos y fondo) cerradas cuando la depuradora está encendida, puesto que en este caso la bomba aspira vacío en vez de agua. Por tanto, es necesario dejar siempre alguna de las llaves abierta.
Tampoco tienes que dejar la llave del desagüe cerrada si la válvula selectora se encuentra en posición de ’Lavado’, ‘Enjuague’ o ‘Vaciado’, ya que durante estas operaciones la bomba de filtración impulsa el agua a la tubería del desagüe (aquella que tiene un visor transparente y expulsa el agua de la piscina hacia el exterior).
Las seis posiciones de la válvula selectora
| Posición | Función |
|---|---|
| Filtración | Es la posición más común y la que se utiliza en el día a día. |
| Lavado | El lavado sirve para limpiar el propio filtro de arena. |
| Enjuague | Después del lavado, es necesario enjuagar la arena para que vuelva a asentarse. |
| Recirculación | El agua circula directamente hacia la piscina sin pasar por el filtro. |
| Vaciado | El agua de la piscina se dirige al desagüe directamente, sin pasar por el filtro de arena. |
| Cerrado | Todas las vías de la válvula quedan bloqueadas. |
Filtración
Es la posición más común y la que se utiliza en el día a día. El agua pasa por el filtro de arena, se limpia y vuelve a la piscina en condiciones óptimas. Uso diario para mantener el agua limpia.
Durante esta operación, el agua pasa por el medio filtrante y vuelve a la piscina a través de la impulsión. Si el agua contiene polvo en suspensión o pequeñas partículas, es posible que el medio filtrante no sea capaz de retenerlas completamente.
También se emplea al conectar el limpiafondos manual o hidráulico. Es la posición estándar de funcionamiento de la piscina.
Lavado o retrolavado
El lavado sirve para limpiar el propio filtro de arena. Durante este proceso, el agua circula en sentido inverso y expulsa la suciedad acumulada hacia el desagüe.
Cada carga de arena forma multiples canales de paso, que recogen todos los materiales que contienen y que quedan retenidos en la arena filtrante, en consecuencia el número de canales libres al paso del agua se van reduciendo constantemente.
Por ello, la presión se eleva progresivamente hasta alcanzar 1,35 Kgslcm2. Esto nos indica que la arena filtrante no puede admitir más materiales retenidos y es necesaria su limpieza.
El lavado filtro piscina es imprescindible para mantener tanto la calidad del agua como su salubridad. La limpieza de este elemento debe implementarse como un paso más del mantenimiento de la piscina, por lo que reducirá su coste económico anual.
El lavado es recomendado cuando notas pérdida de caudal o presión elevada en el manómetro. Elimina restos de suciedad incrustados en la arena filtrante.
Montaje de las llaves para el lavado
Los ciclos de 'Lavado' y 'Enjuague' requieren la apertura de las llaves del skimmer y el sumidero y el cierre de la llave del limpiafondos. Además, la llave del desagüe debe estar abierta mientras la válvula selectora se encuentra en alguna de estas dos posiciones, ya que la bomba de filtración se encarga de dirigir el agua hacia la tubería de desagüe.
Durante el lavado y enjuague la llave debe estar totalmente abierta, precisamente para obtener la máxima presión y que se haga un buen lavado. Si se realiza el lavado con la llave de desagüe cerrada, el agua no podrá salir correctamente del sistema.
Procedimiento de lavado
- Detener la depuradora.
- Poner la válvula selectora en la posición de 'Lavado'.
- Abrir las llaves del sumidero, los skimmers y el desagüe.
- Cerrar la llave del limpiafondos.
- Encender la depuradora.
- Esperar a que el agua salga transparente por la tubería de desagüe.
- Detener la depuradora antes de cambiar la posición de la válvula selectora.
Colocar las válvulas de corte y válvula selectora en las posiciones descritas en el esquema de funcionamiento de la depuradora y poner en funcionamiento la bomba de agua, observando que la mirilla de la válvula hasta que se vea transparente y parar la bomba para seguidamente realizar la operación de enjuague.
Efectuar esta maniobra durante 2-3 minutos aproximadamente. Con esta operación se habrá vertido al desagüe toda la suciedad que obstruía en el filtro.
Normalmente casi todos los equipos llevan en la válvula selectora una ventana para ver la suciedad que lleva el agua que estamos vertiendo al desagüe en este proceso.
Enjuague
El objetivo de la operación de 'Enjuague' es impedir que la suciedad que permanece en las tuberías después de haber hecho el lavado filtro piscina retorne al vaso de agua.
Después del lavado, es necesario enjuagar la arena para que vuelva a asentarse. Si no lo hacemos, parte de la arena podría acabar dentro de la piscina. Se utiliza después del lavado durante unos segundos. Evita que restos de arena pasen al agua limpia.
En el lavado el agua entra al filtro por la parte de abajo y remueve toda la arena o vidrio subiendo la suciedad a la parte de arriba y expulsando agua con suciedad al desagüe. En el enjuague el agua entra al filtro por la parte de arriba del filtro y se lleva lo que ha quedado en la superficie.
Procedimiento de enjuague
- Detener la depuradora.
- Poner la válvula selectora en la posición de 'Enjuague'.
- Comprobar que la llave de desagüe está abierta.
- Encender la depuradora durante unos segundos.
- Detener la depuradora.
- Encender la depuradora con la válvula selectora en la posición de ‘Filtrado’.
Ponemos la válvula selectora en posición de «ENJUAGUE» y conectamos la bomba durante 30 segundos, con esto bastara.
Después del lavado hay que realizar un buen enjuague, hasta que veamos por el visor que el agua pasa limpia. Después de un buen enjuague no tiene que mandar suciedad a la piscina.
El enjuague es complementario de la posición anterior. Este modo contribuye a eliminar las impurezas acumuladas en el filtro y en el resto de tuberías. Cuando termine el proceso de lavado, selecciona esta posición durante 30 segundos.
Recirculación
En esta posición, el agua circula directamente hacia la piscina sin pasar por el filtro. Es útil en casos específicos.
Cuando quieres distribuir un producto químico rápidamente por toda la piscina. Ideal para fuentes, cascadas o circuitos decorativos. No filtra el agua, solo la hace circular.
En esta posición de la válvula selectora el agua no pasa por el filtro, directamente como sale de la piscina vuelve a por los impulsores. Su utilidad es para crear un flujo en al agua de la piscina o para retornarla por elementos decorativos o cascadas, sin pasar por el interior del filtro.
Vaciado
Con esta función, el agua de la piscina se dirige al desagüe directamente, sin pasar por el filtro de arena. Es la opción a elegir cuando necesitas reducir el nivel del agua o vaciarla por completo.
Útil tras lluvias intensas para bajar el nivel del agua. También para vaciar totalmente la piscina en casos necesarios.
Al vaciar parte del vaso de la piscina y bajar el nivel del agua, es aconsejable que la vía de salida del agua sea el sumidero.
Cuando pones la válvula selectora en desagüe el agua se elimina directamente y hasta que no la devuelvas a la posición de filtración el agua no retorna a la piscina por la impulsión. La válvula selectora es la encargada de llevar al agua por el circuito que elijamos.
Vaciado mediante la bomba
Colocaremos la válvula selectora en posición de «VACIADO», la válvula de fondo abierta y las válvulas de skimer y de limpiafondos cerradas, y pondremos en marcha la bomba.
Conviene tener en cuenta que cuando el nivel del agua de la piscina este por debajo de la bomba, si paramos el vaciado, las tuberías se llenaran de aire, con lo cual al volver a proseguir con el vaciado la bomba estará trabajando en vacío.
Aunque la mayoría de bombas son auto aspirantes, esto es que expulsan el aire y se pueden cebar solas, si las diferencias de nivel son grandes, no podrá expulsarlo totalmente, y no podremos continuar con el vaciado.
Cerrado
En esta posición, todas las vías de la válvula quedan bloqueadas. Se suele usar para realizar tareas de mantenimiento sin que circule el agua.
Atención: nunca utilices esta posición con la bomba en marcha, ya que puede dañar seriamente el sistema. Se usa para limpiar el prefiltro de la bomba. También cuando necesitas revisar o reparar el filtro.
Como su propio nombre indica se utiliza para cerrar el paso del agua del filtro a la bomba. Se utiliza para poder abrir el prefiltro de la bomba para proceder a su limpieza. Ademas tambien cerraremos las válvulas de admisión, fondo, skimer y limpiafondos.
No se debe encender la bomba con la válvula selectora en posición de cerrado. Es una de las causas más comunes de avería en la bomba.
Secuencia correcta para montar y utilizar la válvula de lavado
La secuencia de maniobra debe impedir que la bomba funcione sin agua, que el agua sucia vuelva a la piscina y que la válvula selectora se mueva bajo presión.
- Apagar la bomba de filtración.
- Comprobar que la válvula selectora está en la posición correspondiente a la operación.
- Colocar las llaves de aspiración según el trabajo que se vaya a realizar.
- Abrir la llave de desagüe para el lavado, el enjuague o el vaciado.
- Verificar que existe una vía de entrada de agua abierta hacia la bomba.
- Encender la bomba.
- Observar el visor de la válvula, el manómetro y la salida de agua.
- Apagar la bomba antes de volver a mover la maneta.
- Seleccionar la siguiente posición necesaria.
Antes de mover la maneta de la válvula selectora, es imprescindible que la bomba esté apagada. Selecciona la posición necesaria para la operación que vas a realizar. Comprueba que la llave de desagüe esté abierta cuando realices el lavado, el enjuague o el vaciado.
Enciende la bomba y observa el visor, el manómetro y la salida de agua. Apaga la bomba antes de cambiar nuevamente la posición de la válvula.
Montaje de las llaves según la operación
| Operación | Fondo | Skimmer | Limpiafondos | Impulsión | Desagüe | Válvula selectora |
|---|---|---|---|---|---|---|
| Filtración | ABIERTA 1/2 | ABIERTA | CERRADA | ABIERTA | CERRADA | FILTRACIÓN |
| Lavado de arenas | ABIERTA | CERRADA | CERRADA | CERRADA | ABIERTA | LAVADO |
| Enjuague | ABIERTA | CERRADA | CERRADA | CERRADA | ABIERTA | ENJUAGUE |
| Vaciado de piscina | ABIERTA | CERRADA | CERRADA | CERRADA | ABIERTA | VACIADO |
| Recirculación | ABIERTA 1/2 | ABIERTA | CERRADA | ABIERTA | CERRADA | RECIRCULACIÓN |
| Limpieza del prefiltro de la bomba | CERRADA | CERRADA | CERRADA | CERRADA | CERRADA | CERRADO |
Los ciclos de 'Lavado' y 'Enjuague' requieren la apertura de las llaves del skimmer y el sumidero y el cierre de la llave del limpiafondos.
Si el nivel de la piscina ha tapado completamente los skimmers, puedes realizar el lavado y el enjuague con la llave de los skimmers cerrada, dejando abiertas la del sumidero y la del limpiafondos. La filtración también puede realizarse por sumidero y limpiafondos.
Al aspirar la piscina, puedes cerrar el skimmer y el sumidero y dejar abierto el limpiafondos. Después puedes pasar a lavar y enjuagar con el desagüe abierto.
Montaje de la válvula para conectar el limpiafondos
La posición correcta de la llave de la depuradora para conectar el limpiafondos es la de filtrado. El agua saldrá del vaso, entrará en la depuradora, hará el circuito y saldrá limpia por el impulsor de agua.
Sería recomendable que selecciones la función de desagüe si el agua está muy sucia y necesitas desecharla. Así no obstruirás el filtro.
Asimismo, debes esperar a que la manguera del limpiafondos esté llena de agua para conectarla a la salida correspondiente. Te recordamos que hay piscinas con una salida concreta para el limpiafondos, en caso contrario, recurre al skimmer.
Preparación de la manguera
Has de hacerlo tanto si tu limpiafondos es hidráulico como si es manual, ya que en ambos casos vas a usar una manguera para la conexión a la depuradora. Debes eliminar el aire acumulado en el tubo para evitar que entre en el motor y termina por alterar la capacidad de limpieza de la depuradora.
En la manguera solo debe haber agua para evitar averías. Mete la manguera en el agua. Si observas burbujas es porque hay bolsas de aire acumuladas.
Estira la manguera en el suelo y conéctala al limpiafondos. Mete el limpiador en perpendicular al agua, pero formando una equis. Presiona sobre el tubo hacia el fondo.
Si no hay aire, por el otro extremo saldrá agua a presión. Puedes acercarte a una boca de impulsión y colocar la manguera delante para que el agua a presión la limpie.
Ajuste de las llaves
Desactiva el motor. Es el primer paso. Si tu piscina tiene una toma específica para el limpiafondos, deja esa llave específica abierta y cierra el skimmer. Si solo tienes skimmer, deja su llave correspondiente abierta.
Al pasar el limpiafondos para eliminar polvo, es posible colocarlo en vaciado para no pasar la suciedad por el filtro. Si el agua tiene disueltas pequeñas partículas es mejor que las elimines al desagüe o volverán por la impulsión a la piscina y no serás capaz de deshacerte de ellas, ya que el medio filtrante no es capaz de retenerlas.
Indicadores para realizar el lavado
El estado de funcionamiento normal cuando la piscina esta en uso se debe de verificar observando que el manómetro del filtro trabaje en la zona verde o amarilla sin llegar a la zona roja del mismo, en tal caso se debería de realizar un lavado de arenas a contracorriente.
Durante el funcionamiento es conveniente observar periódicamente el manómetro, el cual nos indica el grado de saturación de filtro. Cuando la presión alcance 1,35 Kgs/cm2. Se deberá realizar un proceso de lavado.
Normalmente entre 2 y 3 minutos, hasta que el agua en el visor salga completamente limpia. Depende del uso de la piscina, pero suele hacerse cada 7-10 días en temporada alta o cuando la presión suba demasiado.
Si cuando haces el lavado, sale agua por el desagüe y por el visor de la válvula selectora ves que pasa el agua, está bien; no tiene que marcar nada el manómetro.
Problemas después del montaje o del lavado
El agua sigue turbia
Si el agua sigue turbia después de realizar el lavado y el enjuague, primero habría que comprobar los valores de cloro y pH y las horas de depuración.
Si el agua tiene disueltas pequeñas partículas, elimínalas al desagüe para evitar que vuelvan a la piscina por la impulsión. Una vez hechas todas las comprobaciones, si todo sigue igual, se podría valorar el cambio del vidrio.
La presión sigue en la zona roja
Si la presión del filtro sigue en la zona roja después del lavado y el enjuague, pueden ser varias las causas, desde que esté mal el manómetro hasta que las válvulas no estén bien cerradas o no cierren bien.
También es necesario comprobar en qué posición trabajan normalmente las llaves. Es muy posible que la bomba haya perdido fuerza, seguramente esté sucio el prefiltro y el interior de la turbina.
Prueba a limpiarla a ver si se soluciona; si no, es posible que necesite un cambio. Una bomba sobredimensionada para el filtro puede causar una presión elevada y pérdida de arena o vidrio durante el lavado.
Sale arenilla hacia la piscina
Si la piscina se llena de arenilla después de instalar la bomba y el filtro, puede que hayan roto alguna crepina al echar la arena. Si este es el caso, tienes que contactar con ellos, sacar toda la arena y cambiar la crepina rota, para volver a echar la arena, esta vez con más cuidado.
Los filtros nunca se llenan hasta arriba. Cada filtro tiene su capacidad. Si se rellena de cristal el filtro todo lo que cabía y, al poner el selector en modo lavado por primera vez, expulsa mucho cristal del filtro, puede producirse un atasco o una sobrecarga del sistema.
Es recomendable llamar a un técnico para que lo revise, se asegure de que no hay ninguna crepina rota y desmonte y abra la válvula selectora para limpiarla.
La suciedad vuelve a la piscina
Durante el lavado, el agua sucia debe salir por el desagüe. Después del lavado, el enjuague debe eliminar los restos que hayan quedado en la superficie del lecho filtrante.
Si una parte del agua sucia sale a la piscina, repite el lavado y el enjuague, sin olvidar realizar ambas operaciones en ese orden. Si el agua sucia recircula a la piscina después de un lavado y un enjuague correctos, puede existir un fallo de la válvula selectora.
Polvo amarillo en el fondo
Es muy posible que lo que veas sean algas. Aunque tengas pastillas de cloro, el cloro hay que repartirlo por toda la piscina o se quedan zonas estancadas donde nunca llega y terminan saliendo algas, aun con los parámetros correctos.
En un principio, 2,5 horas de depuración son pocas, aunque tengas pastillas de cloro continuamente en el agua. Hay que mover el agua para que se reparta por todas partes. Es mejor repartir las horas de depuración entre la mañana y la tarde.
Comprobación de la bomba, el filtro y las crepinas
Tras un periodo de funcionamiento prolongado de un sistema hidráulico, los contaminantes se acumulan gradualmente en el filtro, lo que afecta su estabilidad y vida útil. Para que su sistema hidráulico funcione correctamente, es necesario realizar un mantenimiento regular del filtro.
Si el filtro es nuevo y el manómetro nunca sube, pero aparece suciedad diaria en el cristal de la depuradora, tendrás que observar la cantidad de contaminantes que llegan al agua y el funcionamiento general del sistema.
Si la piscina se llena de arenilla después de instalar la bomba y el filtro, puede que hayan roto alguna crepina al echar la arena. Si el agua sucia recircula a la piscina después de un lavado y un enjuague correctos, puede existir un fallo de la válvula selectora.
Precauciones de seguridad y mantenimiento
La manipulación de las válvulas de corte y válvula selectora debe de hacerse siempre con la bomba apagada. En cualquier caso, es imprescindible apagar la depuradora antes de manipular las llaves.
No se debe encender la bomba con la válvula selectora en posición de cerrado. Nunca se debe manipular una llave mientras la depuradora está encendida.
Si se ha dejado la bomba en posición de lavado durante varias horas, el nivel del agua puede bajar más de medio metro y es necesario revisar el sistema.
La principal es que tu piscina siempre tiene que tener agua. Entendemos que quizá tengas que vaciarla para limpiar a fondo, pero justo después deberías llenarla.
Otra circunstancia que has de controlar es la entrada de aire en las tuberías. Cuando compruebes que ha entrado debes abrir la válvula de fondo, luego la llave para pasar el limpiafondos y esperar a que el aire salga para ir cerrando, poco a poco, la llave de fondo.
Como Limpiar Filtro De Piscina Lavado y Enjuague.
