Las plantas potabilizadoras móviles son instalaciones compactas que permiten transformar agua superficial, subterránea, salobre o marina en agua apta para el consumo humano cuando las redes de abastecimiento han sido dañadas, contaminadas o no existen. Su principal utilidad aparece después de terremotos, inundaciones, huracanes, ciclones, accidentes químicos y otras catástrofes, así como en poblaciones aisladas, campamentos, refugios civiles, misiones militares y crisis humanitarias prolongadas.
Estas plantas pueden desplegarse rápidamente en las áreas afectadas, requieren poca o ninguna obra civil, se transportan por carretera o vía marítima y reúnen en un remolque o contenedor los equipos necesarios para captar, filtrar, desinfectar, almacenar y distribuir el agua. Según la calidad y el origen del agua, incorporan procesos como prefiltración, coagulación, sedimentación, filtración, ultrafiltración, ósmosis inversa, radiación ultravioleta y cloración.
Qué es una planta potabilizadora móvil
Una planta potabilizadora de agua es una instalación industrial donde el agua superficial o subterránea se transforma en agua apta para consumo humano mediante procesos físicos, químicos y biológicos. También conocida como ETAP (Estación de Tratamiento de Agua Potable), estas plantas garantizan que el agua esté libre de contaminantes y cumpla con los estándares sanitarios para su uso seguro.
Una planta potabilizadora es una infraestructura técnica diseñada para eliminar impurezas del agua cruda procedente de ríos, lagos, embalses o acuíferos subterráneos. Su objetivo es convertir este agua en agua potable segura para beber, cocinar y realizar actividades domésticas e industriales.
Las plantas potabilizadoras móviles aplican el mismo principio que una estación fija, pero integran los equipos en una estructura transportable. Gracias a ello pueden instalarse de forma temporal o permanente en el lugar donde se necesita producir y distribuir el agua.
Las plantas potabilizadoras móviles están diseñadas de forma modular, lo que facilita incluir subsistemas para eliminar elementos contaminantes específicos de la ubicación como arsénicos, fluoruros o metales pesados entre otros.
Por qué son esenciales después de una catástrofe
Resulta muy interesante y a menudo es fundamental emplear plantas potabilizadoras para situaciones de emergencia por catástrofes. Estas plantas proporcionan agua potable segura, por lo que en momentos en los que las fuentes de agua corriente, como sistemas de suministro público, pozos y ríos, pueden haber sido contaminadas o dañadas debido a desastres naturales, como terremotos, inundaciones, huracanes o accidentes químicos.
El suministro de agua potable es crucial para la supervivencia y la salud de las personas en situaciones de emergencia. Beber agua contaminada puede llevar a enfermedades transmitidas por el agua, lo que agrava aún más la situación de emergencia.
La potabilización del agua es un proceso fundamental para asegurar la salud y el bienestar de la población. El acceso a agua potable segura es un derecho humano reconocido por las Naciones Unidas y un factor determinante en el desarrollo sostenible de las comunidades.
Las enfermedades transmitidas por agua contaminada causan millones de muertes anuales en el mundo, especialmente entre niños menores de cinco años. Las plantas potabilizadoras previenen estas muertes al eliminar los agentes patógenos del agua antes de que llegue a los hogares.
Además, el agua potable de calidad es esencial para la preparación higiénica de alimentos, la higiene personal, la limpieza del hogar y numerosas actividades productivas. Sin acceso a agua tratada adecuadamente, el desarrollo económico y social de una región se ve severamente limitado.
Situaciones y lugares de aplicación
En prácticamente todo el mundo se tiene acceso a una fuente de agua, pero únicamente un 3% de esta es agua dulce. E incluso de este porcentaje sólo una pequeña parte del agua puede consumirse sin un tratamiento previo.
Es así que en situaciones críticas o desastres naturales se vuelve especialmente complicado proveer un acceso a una fuente de agua potable segura. Poblaciones aisladas, paises en desarrollo ,campamentos, refugios civiles o misiones militares se enfrentan diariamente a este problema, el cual se torna aún más complejo en eventos críticos, localizaciones sin ningún tipo de infraestructura o bajo condiciones climáticas extremas.
Con el objetivo de solventar el suministro de un agua potable suficiente ante todas estas situaciones se han desarrollado la nueva línea de plantas potabilizadoras portátiles.
Catástrofes naturales y emergencias
Las plantas potabilizadoras móviles pueden desplegarse rápidamente en áreas afectadas y tratar el agua disponible para hacerla potable para el consumo humano.
El objetivo de la gama de plantas potabilizadoras móviles IMEDAGUA es abastecer de agua potable apta para consumo humano en situaciones en las que se requiera una planta fácilmente transportable y con unas altas prestaciones de caudal.
Muestra su máxima utilidad tras catástrofes naturales tales como ciclones, con inundaciones asociadas, poblaciones sin abastecimiento de agua potable, zonas de difícil acceso, necesidad de potabilizar agua en distintos puntos de manera sencilla.
Poblaciones aisladas y asentamientos temporales
También para llevar agua potable a poblaciones que carecen de este recurso y a zonas de difícil acceso donde no es posible construir una red de distribución.
Además, es importante tener en cuenta que las plantas potabilizadoras también se pueden utilizar en situaciones de larga duración, como crisis humanitarias prolongadas o áreas que carecen de acceso a fuentes de agua segura.
En tales casos, estas instalaciones pueden ser fundamentales para proporcionar agua potable a la población afectada.
Organizaciones humanitarias, gobiernos y fuerzas desplegadas
- Países en desarrollo donde se requiera agua potable en pequeñas poblaciones
- Zonas y poblaciones aisladas en cualquier parte del mundo
- Emergencias
- Ong y organismos gubernamentales
- Ejercito
- Catástrofes y zonas sin agua potable
Tras haber mostrado su máxima utilidad en poblaciones aisladas, asentamientos temporales, operaciones militares, cuerpos de paz, emergencias o desastres naturales, las estaciones potabilizadoras son ya la solución inmediata para potabilizar agua.
Cómo funciona una planta potabilizadora móvil
Para potabilizar el agua con seguridad la cadena desde la fuente de agua bruta hasta el consumo humano se ha diseñado una línea de tratamiento con las máximas garantías de salud e higiene.
Nuestras plantas no hacen concesiones en la calidad del agua y las sucesivas tecnologías aplicadas por cada uno de los equipos integrados consiguen alcanzar con firmeza los valores marcados por la Organización Mundial de la Salud para el agua potable.
Las fuentes naturales de agua pueden estar contaminadas de muchos modos distintos, por lo que durante el tratamiento se aplicarán técnicas multicapa reteniendo:
- Virus y bacterias
- Partículas en suspensión y turbidez
- Materia orgánica y limos
- Metales y químicos nocivos disueltos
- Residuos plásticos
- Sabores y olores intrusivos
- Endotoxinas
- Sales
Captación y prefiltración
El proceso comienza con la recolección del agua mediante electrobombas que elevan el líquido desde la fuente hasta una cámara de carga. Durante este bombeo, el agua atraviesa rejas de diferentes tamaños que retienen residuos sólidos como ramas, plásticos, hojas y otros materiales de gran tamaño.
Esta primera filtración mecánica evita que objetos grandes entren al sistema de tratamiento. La prefiltración es la primera etapa del proceso de filtrado, y su función principal es eliminar partículas suspendidas en el agua.
Coagulación y floculación
Una vez en los tanques de tratamiento, se añaden productos químicos coagulantes como sulfato de aluminio o cloruro férrico. Estos compuestos provocan que las partículas suspendidas en el agua se agrupen formando estructuras mayores llamadas flóculos, coágulos o grumos.
En esta etapa también se destruyen las algas y el plancton presentes en el agua. Los flóculos quedan flotando y pueden ser extraídos más fácilmente en las siguientes fases.
En los equipos SETAQUA 2E, el agua sin tratar entra al sistema a través de un coagulador en forma de espiral, el cual cuenta con una dosificación previa de coagulante.
A continuación el agua pasa a una cámara que dispone de tres funciones: un coagulador secundario, un floculador y un decantador lamelar.
Sedimentación y decantación
Los coágulos formados en la fase anterior, debido a su mayor peso y densidad, caen por gravedad hacia el fondo de tanques sedimentadores especialmente diseñados. Allí se acumulan formando lodos que posteriormente se retiran del sistema.
El agua clarificada queda en la parte superior del tanque y continúa su proceso de tratamiento. Una vez completado este proceso, el agua se almacena en un depósito de agua clarificada.
Filtración
El agua sedimentada circula a través de lechos filtrantes compuestos por medios porosos como arena, grava, antracita o carbón activado. Este proceso físico-químico elimina las partículas sólidas suspendidas que aún permanecen en el agua, clarificándola hasta alcanzar una transparencia óptima.
Los filtros se limpian periódicamente mediante retrolavado para mantener su eficiencia.
Durante la filtración, un medio filtrante o filtro permite el paso del agua al mismo tiempo que retiene las partículas sólidas.
Desinfección
En la etapa final del tratamiento se eliminan los microorganismos patógenos que pueden causar enfermedades. Esto se realiza mediante la aplicación de desinfectantes como cloro, dióxido de cloro, ozono o radiación ultravioleta.
El método elegido depende de las características del agua y de la normativa local. Esta desinfección garantiza que el agua potable llegue a los hogares libre de bacterias, virus y parásitos.
Durante la precloración se incorpora un agente que produce formas activas de cloro para eliminar manganeso, hierro, algas y bacterias entre otros elementos contaminantes.
Ósmosis inversa y tratamiento de aguas salinas
A grandes rasgos, durante la ósmosis inversa se hace pasar el agua por prefiltros y postfiltros, además de por una membrana semi permeable. Tanto los filtros como la membrana tienen por objetivo retener toda la concentración de sales que se encuentran disueltas en el agua.
De este modo, a la salida de la ósmosis es posible obtener agua de calidad.
Las plantas potabilizadoras móviles están diseñadas para trabajar con agua dulce, agua salobre o agua de mar, siempre que la configuración del equipo sea adecuada al agua de origen.
Postcloración y almacenamiento
En esta etapa se re-clora el agua con el fin de mantener unos niveles de cloro residual libre altos y así generar agua segura para una descontaminación efectiva.
Tras completar estas cinco fases, el agua queda lista para su distribución a través de la red de abastecimiento municipal o para su almacenamiento en depósitos reguladores.
Tras el mezclador, el agua se dirige a un depósito colapsable de unos 5.000 a 10.000 litros en el que ya, por último, acaba en una espina de distribución con 6 grifos para suministrar agua a la población y también una toma para rellenar camiones cisterna.
Esquema general de tratamiento
| Etapa | Función principal |
|---|---|
| Prefiltración | Eliminar residuos y partículas suspendidas |
| Precloración | Eliminar manganeso, hierro, algas y bacterias |
| Coagulación y floculación | Agrupar las partículas contaminantes |
| Sedimentación | Separar los flóculos y formar lodos |
| Filtración | Retener partículas sólidas restantes |
| Ósmosis inversa | Retener las sales disueltas en aguas salobres o marinas |
| Desinfección | Eliminar microorganismos patógenos |
| Postcloración | Mantener cloro residual y proteger el agua durante su distribución |
Tecnologías utilizadas en las plantas móviles
IMA Water Technology utiliza los últimos avances en membranas de ultrafiltración y ósmosis inversa, filtros para retención de partículas, radiación ultravioleta y dosificación en línea, entre otros.
Gracias a estos métodos se ha conseguido optimizar la compactación de los equipos manteniendo la más alta seguridad en la calidad final del agua para consumo.
Ultrafiltración
Las membranas de ultrafiltración permiten retener partículas, turbidez, microorganismos y otros contaminantes presentes en el agua, especialmente en fuentes de agua dulce.
La Potabilizadora portátil UF3000 es una planta con tecnología de ultrafiltración multietapa diseñada para el tratamiento de aguas no salinas (pozos, ríos, lagos, lluvia, red …).
Ósmosis inversa
Las membranas de ósmosis inversa se utilizan cuando es necesario reducir la concentración de sales disueltas, especialmente en agua de mar y agua salobre.
La Desaladora portátil OE700 es una desalinizadora móvil preparada para trabajar con aguas de alta salinidad (agua de mar y agua salobre de pozo).
Radiación ultravioleta y cloración
La radiación ultravioleta constituye una alternativa de desinfección que puede integrarse con la dosificación de cloro. Los sistemas combinados permiten establecer barreras sucesivas para reducir el riesgo microbiológico.
Cuenta con sistemas de desinfección ultravioleta y cloración. Disponiendo de sistemas de desinfección redundantes para asegurar la calidad del agua a consumir.
Carbón activo
Los filtros de sílex-antracita y carbón activo eliminan el cloro y otros compuestos que se hayan podido producir durante la oxidación como fenoles o clorofenoles.
Funcionamiento autónomo en zonas sin infraestructura
Las plantas potabilizadoras móviles están diseñadas para funcionar en lugares donde la red eléctrica, los depósitos y las instalaciones de tratamiento han quedado destruidos o no existen.
Cuentan con una plataforma autónoma que dispone de un generador en la parte frontal apoyado en una lanza, lo que hace que no dependa de ninguna fuente de energía.
El único requerimiento es introducir una bomba sumergible en la fuente de agua, ya sea un río, un pozo, un lago,,…
Otra de sus peculiaridades es que están diseñadas para un consumo de energía mínimo, posibilitando su operación con renovables.
Incorporan la posibilidad de alimentación eléctrica mediante paneles solares.
Al mismo tiempo, están pensadas para funcionar sin necesidad de personal especializado o de forma completamente autónoma.
Transporte, instalación y distribución
A su estructura compacta, portátil y altamente resistente a las situaciones más extremas, hay que sumar que estas plantas potabilizadoras móviles tienen todos los equipos necesarios para la potabilización integrados en el interior de un remolque, el cual facilita el transporte de las mismas por vía terrestre o marítima para ser trasladadas a cualquier parte del mundo.

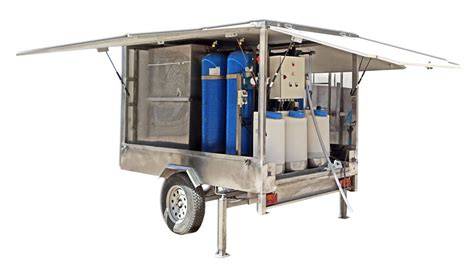

Las plantas compactas móviles de HIDRITEC están diseñadas en remolques para facilitar su transporte terrestre o en contenedores de 20’’ para transporte marítimo.
La planta es autónoma al proveerse en un remolque de altas prestaciones con estructura protectora en panel de sándwich y preparado para ser utilizado por cualquier vehículo y circular por cualquier tipo de camino.
Las plantas potabilizadoras de emergencia SETAQUA 2E están diseñadas en remolques 4×4 para cumplir funciones todoterreno, ya que están destinadas a zonas que han sido devastadas y en las que el acceso a las poblaciones y fuentes ha sido destruido o se encuentra en muy mal estado.
El agua tratada puede almacenarse en depósitos internos o externos y distribuirse directamente a la población mediante grifos, depósitos colapsables o camiones cisterna.
Disponen de depósitos internos fabricados a medida para poder almacenar el agua bruta y tratada en caso de no dispone de ningún deposito externo de almacenamiento.
Instalación de grifos de abastecimiento para suministro directo de la población.
Capacidad y características operativas
La capacidad de producción debe adaptarse al tamaño de la población afectada, al consumo previsto, a la disponibilidad de agua bruta y a la duración de la emergencia.
El modelo SETAQUA 2E puede instalarse de manera temporal o permanente para suministrar agua potable hasta 5.000 personas en el mismo lugar donde va a ser consumida.
Las plantas compactas móviles de HIDRITEC proveen agua potable de una manera inmediata, con una capacidad de abastecimiento de entre 4000 - 8000 habitantes, asegurando los altos estándares de calidad con tecnologías altamente probadas.
Las plantas móviles IMEDAGUA están diseñadas para poder utilizarse bajo cualquier situación y tipo de agua, disponiendo de diseños que pueden suministrar entre 1-4 m3/día
Una planta potabilizadora móvil de emergencia destinada a Cruz Roja Venezuela a través de la plataforma de Panamá cuenta con capacidad para suministrar 3.000 litros de agua/hora.
| Característica | Dato disponible |
|---|---|
| Capacidad SETAQUA 2E | Hasta 5.000 personas |
| Capacidad HIDRITEC | Entre 4000 - 8000 habitantes |
| Capacidad IMEDAGUA | Entre 1-4 m3/día |
| Ejemplo de producción móvil | 3.000 litros de agua/hora |
| Depósito colapsable | Unos 5.000 a 10.000 litros |
| Caudal de tratamiento HIDRITEC | 1-3 m3/h |
| Sólidos disueltos HIDRITEC | Hasta 5000 ppm |
Ventajas de las plantas potabilizadoras móviles
Las plantas potabilizadoras móviles ofrecen una respuesta rápida allí donde una instalación fija tardaría demasiado en construirse o no resultaría viable.
- Minimizar los requerimientos de obra civil
- Plazos de fabricación, ejecución e instalación reducidos
- Operación y mantenimiento simple
- Facilidad de transporte
- Bajo coste de inversión y de operación
- Capacidad adaptada a las necesidades y circunstancias de la zona
- Alta resistencia a agentes externos y climáticos
- Altas prestaciones de caudal
- Fácil transporte e instalación
- Sin necesidad de suministro de energía eléctrica
- Manejo sencillo, sin personal especializado para operar
- Autonomía en los procesos
- Larga vida útil de la planta y sus componentes
- Ausencia de reposición de materiales
- Pocas probabilidades de fallo mecánico o eléctrico
Rapidez de despliegue
Las plantas potabilizadoras móviles o de emergencia pueden desplegarse rápidamente en áreas afectadas y tratar el agua disponible para hacerla potable para el consumo humano.
Los plazos de fabricación, ejecución e instalación reducidos permiten responder con rapidez cuando el abastecimiento convencional ha quedado interrumpido.
Menores necesidades de obra civil
Los equipos integrados en remolques y contenedores minimizan los requerimientos de obra civil y permiten iniciar la operación sin construir una estación permanente.
Minimiza o elimina una obra civil y sus requerimientos.
Adaptabilidad al origen del agua
Gracias a la integración de tecnologías de filtración y desinfección, son también operativas en cualquier tipo de agua, independientemente de su procedencia (agua dulce, agua salobre o agua de mar).
La nueva gama portátil de las potabilizadoras compactas ofrece soluciones para aguas tanto dulces como salinas, permitiendo un suministro potable inmediato en cualquier localización con acceso a una fuente natural, con un rango en caudales.
Resistencia y movilidad
Los equipos móviles son altamente resistentes y están diseñados para funcionar en las situaciones más extremas sin necesidad de personal especializado.
Remolque de alta calidad con estructura protectora de paneles en lugar de lona, evitando posibles daños por vandalismos o robos en el interior de la potabilizadora.
Operación sencilla
El funcionamiento de estas plantas es muy sencillo.
Incluye manual de instrucciones y manejo sencillo e intuitivo para ser manejada por operarios no especializados.
Autonomía y eficiencia energética
Las tecnologías actuales de potabilización maximizan la eficiencia energética mediante el uso de bombas de alta eficiencia, recuperación de energía y diseños hidráulicos optimizados.
Además, los procesos de filtración modernos reducen el consumo de productos químicos y la generación de lodos residuales.
Configuración modular
La capacidad y los procesos pueden adaptarse a las necesidades y circunstancias de la zona. La configuración modular permite añadir sistemas específicos cuando el agua presenta arsénico, fluoruros, metales pesados u otros contaminantes.
Modelos y configuraciones de referencia
Plantas portátiles para agua dulce
Potabilizadora portátil UF3000 (AGUA ULTRAFILTRADA NO SALINA): Planta con tecnología de ultrafiltración multietapa diseñada para el tratamiento de aguas no salinas (pozos, ríos, lagos, lluvia, red …)
Plantas portátiles para agua salobre y agua de mar
Desaladora portátil OE700 (AGUA DE MAR Y SALINA): Desalinizadora móvil preparada para trabajar con aguas de alta salinidad (agua de mar y agua salobre de pozo).
Plantas sobre remolque todoterreno
SETAᴾᴴᵀ fabrica, desde el año 1995, plantas potabilizadoras de emergencia sobre remolque todoterreno para diferentes ONGs, fundaciones, gobiernos, y departamentos de prevención, mitigación y atención de catástrofes naturales.
Las plantas potabilizadoras SETAQUA 2E están diseñadas en remolques 4×4 para cumplir funciones todoterreno, ya que están destinadas a zonas que han sido devastadas y en las que el acceso a las poblaciones y fuentes ha sido destruido o se encuentra en muy mal estado.
Plantas compactas en contenedor
Las plantas compactas móviles de HIDRITEC proveen agua potable de una manera inmediata, con una capacidad de abastecimiento de entre 4000 - 8000 habitantes, asegurando los altos estándares de calidad con tecnologías altamente probadas.
Estas plantas están diseñadas en remolques para facilitar su transporte terrestre o en contenedores de 20’’ para transporte marítimo.
Equipamiento complementario
Además de los equipos de tratamiento, una solución de emergencia debe incluir los elementos necesarios para captar, controlar, almacenar y entregar el agua.
Además, cuentan con todo el equipamiento necesario para el abastecimiento de agua: herramientas, laboratorio y los consumibles necesarios para operar durante 3 meses.
Los sistemas pueden incorporar bombas sumergibles, depósitos de agua bruta y tratada, generadores, sistemas de dosificación, filtros, equipos de control y puntos de distribución.
Tras el mezclador, el agua se dirige a un depósito colapsable de unos 5.000 a 10.000 litros en el que ya, por último, acaba en una espina de distribución con 6 grifos para suministrar agua a la población y también una toma para rellenar camiones cisterna.
Control de la calidad del agua
El principal objetivo del tratamiento es garantizar que el agua sea segura para beber, cocinar, realizar la higiene personal y preparar alimentos.
La calidad del agua debe verificarse durante las distintas etapas del proceso y antes de su distribución a la población.
Las plantas modernas cuentan con sistemas de control automatizados que monitorizan continuamente los parámetros del agua y ajustan los procesos sin intervención manual constante.
Esto reduce errores humanos, optimiza el uso de reactivos químicos y garantiza una calidad constante del agua tratada las 24 horas del día.
La operación debe ajustarse a las características del agua de entrada y a la normativa local, especialmente cuando existen contaminantes químicos, elevada salinidad o variaciones importantes de turbidez.
Consideraciones para elegir una planta móvil en una catástrofe
La selección de una planta potabilizadora móvil depende de la fuente disponible, la calidad del agua, el número de personas afectadas, la duración de la emergencia, el acceso al emplazamiento y la disponibilidad de energía.
- Tipo de agua bruta: dulce, salobre o marina
- Presencia de turbidez, sedimentos, materia orgánica o residuos
- Existencia de metales pesados, arsénicos, fluoruros o sales
- Caudal de tratamiento necesario
- Capacidad de almacenamiento y distribución
- Acceso por carretera, caminos sin pavimentar o transporte marítimo
- Disponibilidad de generador o paneles solares
- Necesidad de instalación temporal o permanente
- Nivel de formación del personal disponible
- Duración prevista de la operación
Las plantas potabilizadoras móviles se caracterizan principalmente por su adaptabilidad a las exigencias y circunstancias del lugar en el que se vayan a instalar, pudiendo hacerlo de forma temporal o permanente.
Los equipos pueden diseñarse para la captación de agua de río o agua de pozo con alto contenido en sales.
Ejemplos de uso en operaciones de emergencia
A día de hoy, nuestras plantas potabilizadoras móviles ya han facilitado el acceso a agua potable a miles de personas que se han visto afectadas por desastres naturales como lo fueron el huracán Mitch, las inundaciones de Filipinas o el terremoto que sacudió el sureste de Irán en 2018.
Las plantas potabilizadoras SETAQUA 2E están diseñadas para cumplir funciones todoterreno y suministrar agua en zonas donde el acceso a las poblaciones y fuentes ha sido destruido o se encuentra en muy mal estado.
Las plantas compactas móviles son aptas para situaciones de emergencia humanitaria y pueden instalarse allí donde se requiere una fuente de agua potable inmediata.
POTABILIZADORA PORTATIL VOENS
tags: #plantas #potabilizadoras #moviles #en #catastrofes
Publicaciones populares:
- Guía para limpiar un catalizador con aire caliente de manera eficaz
- Usos y características de la mascarilla de fibra
- Guía para cambiar el filtro de aire en Chevrolet Cruze 2011
- Guía completa sobre filtros y mascarillas de protección respiratoria
- Conoce el purificador A45 de 50 W: características y filtros
