La refrigeración, la ventilación, los filtros y los ventiladores industriales son elementos esenciales para mantener condiciones de trabajo seguras, controlar la temperatura, renovar el aire y proteger tanto a las personas como a los equipos. Un sistema confiable puede transformar estos entornos, ofreciendo una ventilación consistente, reduciendo el consumo de energía y creando un lugar más seguro y productivo para trabajar y prosperar.
La elección del sistema depende del tamaño y la distribución del espacio, el caudal de aire necesario, la presión estática, la temperatura, la humedad, la concentración de polvo y humos, el nivel de filtración requerido, el ruido permitido y las condiciones de instalación y mantenimiento. En función de estas variables pueden combinarse ventilación natural, extracción, inyección, sobrepresión, depresión, ventilación general o soluciones localizadas.

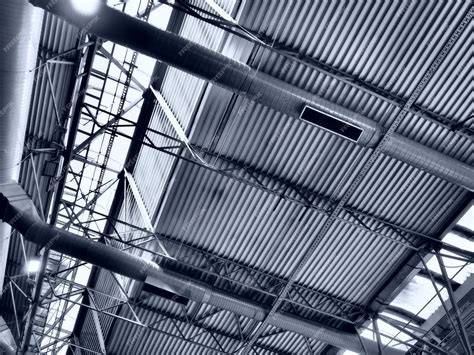

Importancia de la ventilación industrial
La ventilación industrial desempeña un papel crucial en la creación de entornos laborales eficientes y seguros. No solo contribuye a mantener condiciones óptimas para el funcionamiento de maquinaria y la producción, sino que también garantiza la salud de los trabajadores y la calidad de los productos.
Como homogeneizan la temperatura en los niveles inferiores y superiores, el gasto en calefacción será menor. Además, una correcta ventilación contribuye al bienestar ambiental mediante la renovación del aire del interior de una edificación. Esta puede realizarse bien por extracción de aire, bien por inyección.
Sin un flujo de aire adecuado, el calor se acumula, la calidad del aire disminuye y los empleados o clientes experimentan incomodidad. Un ventilador industrial interviene para expulsar el aire viciado y traer aire limpio y mantener un clima estable.
- Depuración de gases y partículas que pueden afectar la maquinaria, la calidad de los productos y la salud de los empleados.
- Garantía de pureza en el aire de cada recinto, con un adecuado control de desinfección bacteriana.
- Mejora en la seguridad al extraer humo o gases peligrosos que podrían provocar incendios o intoxicaciones.
- Creación de un ambiente laboral ideal para mejorar la eficiencia y el rendimiento de los empleados.
Las acumulaciones de gases, polvos, humos y numerosas combustiones que se concentran en las áreas de trabajo, además de afectar a la salud puede provocar estrés en los empleados. Esto propicia un ambiente laboral inseguro y una atmósfera poco productiva.
Con el tiempo, los espacios mejor ventilados presentan menos problemas de condensación, moho o condiciones de trabajo sofocantes. Gracias a estos ventiladores, se mantiene un ambiente más equilibrado y se reduce el riesgo de zonas calientes o bolsas de aire viciado.
Tipos de sistemas de ventilación industrial
Para plantear una alternativa adecuada, se deben tener clara las opciones que puedan ayudar a implementar una solución de ventilación. Puede tenerse una ventilación por sobrepresión, una ventilación por depresión, ventilación ambiental o general y una ventilación localizada.
De acuerdo con las características del caso, se puede plantear un tipo de sistema como también una combinación de estos sistemas. En algunos casos reales, se ha visto la necesidad de plantear soluciones mixtas para así lograr que el sistema sea más eficiente y también más económico.
Ventilación de confort
La ventilación de confort está orientada a crear condiciones térmicas, de humedad y de calidad del aire que favorezcan el bienestar y la productividad de los trabajadores, especialmente en espacios donde se realizan tareas prolongadas o con presencia de personas durante toda la jornada.
Este tipo de sistema es común en oficinas industriales, centros logísticos, salas de control, laboratorios o zonas de descanso dentro de plantas de producción. A diferencia de otros sistemas más orientados al control de contaminantes, la ventilación de confort pone el foco en el confort térmico y en la homogeneidad ambiental, adaptándose a la climatología local y a la actividad desarrollada.
- Ventiladores de impulsión y extracción regulables.
- Sistemas HVAC (calefacción, ventilación y aire acondicionado).
- Difusores de aire estratégicamente ubicados para evitar corrientes molestas.
- Sistemas de zonificación térmica que permiten ajustar el clima según el área.
Además, en zonas con alta exposición solar o maquinaria que genera calor, se pueden incorporar sistemas de refrigeración evaporativa o ventiladores industriales axiales de gran caudal, que reducen la temperatura percibida sin comprometer el consumo energético.
Ventilación de evacuación
Los sistemas de ventilación de evacuación están diseñados para la extracción controlada de contaminantes del aire en espacios cerrados, especialmente en zonas industriales con alta carga de polvos, humos, vapores tóxicos o gases explosivos.
Este tipo de ventilación se instala normalmente en zonas de soldadura, laboratorios químicos, áreas de pulverización o procesos con combustión. Para ello, se utilizan ventiladores industriales centrífugos de alta presión conectados a conductos estratégicamente colocados que garantizan la evacuación directa del aire viciado hacia el exterior.
Estos sistemas pueden complementarse con filtros de mangas o cartuchos para evitar emisiones contaminantes, cumpliendo con las normativas de seguridad industrial y medioambiental. Instalar un sistema de ventilación para la industria basado en evacuación localizada no solo mejora el confort térmico, sino que reduce el riesgo de enfermedades respiratorias, incendios y fallos en los equipos electrónicos o eléctricos sensibles al polvo.
Ventilación forzada
La ventilación forzada se emplea cuando la renovación del aire no puede lograrse por medios naturales. Este sistema consiste en introducir aire exterior mediante equipos de ventilación industrial como ventiladores axiales o climatizadores industriales, creando una sobrepresión controlada en el interior del recinto.
Gracias a su versatilidad, es ideal para naves industriales cerradas, sótanos, túneles o salas técnicas, donde se busca controlar temperatura, humedad y presencia de gases nocivos. Estos sistemas permiten un mayor control sobre los caudales de aire, pudiendo integrarse con sensores, termostatos o sistemas domóticos que optimizan su funcionamiento.
Ventilación por supresión
Este tipo de ventilación trabaja bajo el principio de presurización controlada, insuflando aire limpio al interior de los espacios con una presión superior a la atmosférica o al entorno exterior. Así se impide la entrada de aire contaminado desde otras áreas.
Los sistemas de ventilación por supresión se aplican frecuentemente en salas blancas, zonas con atmósferas explosivas (ATEX), cámaras de refrigeración o almacenes con productos sensibles. También son muy efectivos en sectores como la cerámica o la automoción, donde se necesita mantener una atmósfera controlada para evitar defectos de producción.
En estos casos, el sistema se compone de ventiladores de impulsión, filtros HEPA o absolutos, compuertas de control y sistemas de monitorización en continuo. Esta solución requiere un dimensionamiento técnico preciso y un sistema de sellado adecuado del recinto.
Ventilación natural
La ventilación natural industrial aprovecha las condiciones ambientales -como la temperatura, presión y viento- para renovar el aire en el interior de una nave, sin necesidad de consumir energía eléctrica directamente. Es una solución sostenible, recomendada especialmente en climas templados o durante estaciones con baja carga térmica.
- Respiraderos en cubierta, lamas móviles o estáticas.
- Ventanas abatibles con apertura automática.
- Lucernarios con sistema de extracción por convección natural.
Si bien su eficiencia es limitada en entornos altamente contaminados o muy calientes, puede combinarse con sistemas mecánicos para crear soluciones híbridas de ventilación industrial, mejorando el rendimiento térmico general.
Extracción general y localizada
El primero de ellos son los de inyección de aire, en los que se busca la entrada de aire natural o se coloca un sistema de ventiladores. Por otro lado, están los de extracción de aire, que a su vez se pueden dividir en sistemas de extracción local o sistemas de extracción general.
Nos referimos principalmente en las aplicaciones que se puede captar o localizar una extracción de aire de puntos calientes dentro de un ambiente cerrado y así evitar que se disperse por toda la zona cercana. De esta forma, logramos reducir el número de renovaciones por minuto para la selección de los equipos.
Tiene mucha importancia identificar este punto dentro de la nave de producción ya que se debe de considerar la extracción cerca de la misma, ya sea extracción por campanas (situación ideal para reducir niveles de renovación) o por extracción general en el ambiente.
Ventiladores industriales: función y características
Un ventilador industrial es un equipo de alta resistencia diseñado para mover el aire en espacios grandes o complejos como fábricas, almacenes, espacio industrial y las instalaciones comerciales. A diferencia de las más pequeñas ventilador eléctrico unidades destinadas al uso doméstico, ventiladores industriales por lo general se fabrican con materiales más resistentes y robustos.
Los ventiladores industriales son esenciales en entornos hostiles. En muchas industrias, el polvo, los humos, el calor y la humedad pueden hacer que las áreas de trabajo sean sofocantes o incluso peligrosas. Los ventiladores industriales son esenciales porque garantizan fiabilidad flujo de aire, reducir las molestias y mantener los estándares de salud en las líneas de fabricación o grandes almacenes.
Muchos sitios de producción dependen de los ventiladores para crear un sonido consistente movimiento del aire, llevar aire caliente, o simplemente sistema de ventilación Mejoras. Esta sinergia mantiene las máquinas más frescas, ayuda a los empleados a estar cómodos y garantiza una mejor calidad del aire para todos en la planta.
Ya sea que necesite un alto volumen de aire o alto presión estática, el derecho tipo de ventilador puede mantener su lugar de trabajo funcional y seguro.
Tipos de ventiladores industriales
Hay diferentes tipos de ventiladores industriales diseñado para mover el aire de manera eficiente en configuraciones industriales. Incluyen ventilador axial modelos para alta flujo de aire necesidades, ventilador centrífugo sistemas para una mayor presión estática y diseños híbridos adaptados a procesos de fabricación únicos.
Los tipos de ventiladores industriales pueden variar en diseño, capacidad y uso previsto. Pero, en general, se dividen en dos categorías fundamentales: axial y centrífugo. También existen subcategorías que combinan o modifican estos principios básicos para tareas especializadas.
Ventiladores axiales
Un ventilador axial alinea la dirección de flujo de aire con su eje de rotación. El aire entra y sale el ventilador casi en línea recta, aprovechando la rotación aspas del ventilador para impulsar flujo de aire adelante.
Porque manejan una gran volumen de aire a menor presión, son la opción preferida para aplicaciones amplias ventilación tareas. El ventilador axial mueve el aire rápidamente sin acumular cantidades significativas presión estática.
- Ventiladores de hélice: Generalmente se encuentra en refrigeración industrial o escape aplicaciones, ellas mover un volumen alto pero a menor presión.
- Ventiladores de tubo: O “ventiladores de conducto”, utilizados cuando el aire debe viajar a través de una tubería, proporcionando capacidades de presión moderada mientras se mantiene ese flujo lineal.
- Ventiladores axiales de paletas: Incorpora álabes guía para una mejor eficiencia, ideal para presión de rango medio y equilibrado flujo de aire.
Un ventilador de flujo axial es conocido por empujar o tirar a gran volumen de aire a lo largo de su eje, generalmente con mínima fricción mecánica o complejidad añadida. Este diseño es clave cuando se desea mover el aire en edificios grandes y abiertos, como cafeterías enormes, polideportivos o centros de distribución.
Dentro de la axial categoría, ventiladores de hélice destacan en tareas más sencillas, como mover cantidades moderadas de aire con presión limitada. Mientras tanto, ventiladores de tubo puede manejar conexiones de conductos y mantener un buen rendimiento.
No se trata solo del volumen. Lo mejor axial las soluciones incorporan tecnologías avanzadas cuchilla formas, lo que permite mejorar flujo de aire con potencia mínima. Al seleccionar un producto bien elaborado ventilador axial con un adecuado diseño de abanico, a menudo se obtiene un sistema eficiente y silencioso que garantiza un rendimiento constante movimiento del aire sobre grandes superficies.
Ventiladores centrífugos
También llamado sopladores industriales, ventiladores centrífugos manejar aire en el ventilador en el centro, luego gírelo hacia afuera usando un dispositivo giratorio impulso o palas de rotor. Este enfoque puede producir presión alta o manejar aire cargado de polvo con facilidad.
Los ventiladores centrífugos están diseñados para hacer frente a condiciones más desafiantes que muchos sistemas axiales. Un ventilador centrífugo dirige el aire entrante hacia afuera a través de fuerza centrífuga. Son adecuados para aplicaciones de mayor presión.
- Radial: El rueda del ventilador cuenta con cuchillas que irradian directamente desde el centro. Estas son aptas para aplicaciones robustas o materiales abrasivos, pero podrían ser menos eficientes en general.
- Curvado hacia adelante: Las aspas se inclinan en la dirección de rotación, lo que genera una presión moderada para tareas de HVAC o conductos más pequeños.
- Ventiladores curvados hacia atrás: Proporciona un rendimiento estable en condiciones de alta presión estática, de uso frecuente en gran escala ventilación sistemas o donde las cargas de polvo son moderadas.
Sopladores industriales
Un soplador es esencialmente un ventilador centrífugo que canaliza el aire hacia una corriente más estrecha. A veces llamado "sopladores centrífugos”, estos dispositivos se especializan en generar una presión más alta que la estándar axial variantes, lo que las hace imprescindibles en procesos que requieren corrientes de aire forzado, secado forzado o tareas de vacío localizado.
Los sopladores están diseñados para manejar cualquier cosa desde aire limpio a condiciones polvorientas o húmedas, dependiendo de sus especificaciones exactas.
- Ventilador axial: Ideal para espacios grandes y abiertos que requieren un espacio masivo flujo de aire a menor presión.
- Ventilador centrífugo: Elección equilibrada, que combina lo moderado con lo presión alta tareas.
- Soplador: A menudo, es la mejor opción para necesidades de ventilación localizada o de alta presión, como alimentar un sistema de recolección de polvo o garantizar el suministro de aire forzado a los quemadores.
Ventiladores de tejado, tubo y transporte neumático
El Ventilador de Tejado MOT está diseñado para la extracción de pequeños o grandes volúmenes de aire con bajas presiones. Su diseño compacto y peso ligero facilitan una instalación sencilla, permitiendo el montaje directo en techos, ya sea para aspiración libre o conectado a conductos/chimeneas.
Ventilador tubo reforzado fabricado en acero, con motor de alto rendimiento y pala variable. La pala puede ser fabricada en polipropileno, poliamida reforzada con fibra de vidrio, con ángulo variable en paro y en origen, en fundición de aluminio de ángulo variable en paro y en origen.
El diseño permite la fabricación de versiones personalizadas bajo pedido, adaptadas a requerimientos específicos de caudal, presión, o condiciones ambientales.
Ventiladores para extracción y refrigeración
Los ventiladores industriales pueden utilizarse para extracción, inyección, refrigeración de máquinas, enfriamiento de piezas, transporte neumático, aspiración después de filtros, separadores y ciclones, y extracción localizada.
El ventilador de alto rendimiento MOVAC se utiliza en procesos industriales, extracción o inyección localizada, refrigeración de máquinas, enfriamiento de piezas, transporte de aire limpio o ligeramente polvoriento, aspiración después de filtros, separadores y ciclones y transporte neumático.
Ventiladores industriales de techo, estratificadores de aire, cortinas de aire y cajas de aportación de aire permiten adaptar la distribución del flujo a distintas necesidades. Todos ellos evitan la entrada de aire frío en invierno y de aire caliente en verano.

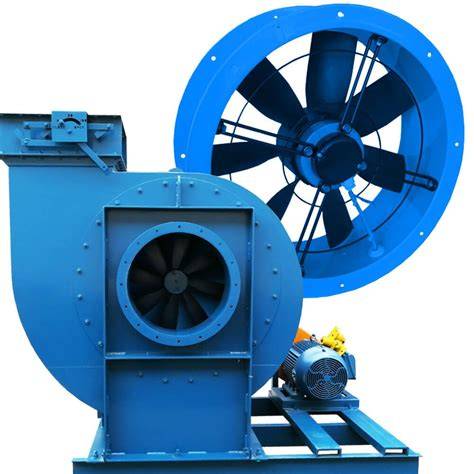

Comparación entre ventiladores axiales y centrífugos
| Característica | Ventilador axial | Ventilador centrífugo |
|---|---|---|
| Dirección del flujo de aire | Línea recta, paralela al eje | Redirección de 90° vía fuerza centrífuga |
| Capacidad de presión | Presión estática más baja | Potencial de presión más alto |
| Beneficio principal | Mueve grandes volúmenes a baja presión. | Excelente para polvo o alta presión. |
| Uso común | Refrigeración básica, grandes áreas abiertas. | Sistemas de conductos, escape, aire polvoriento |
Cada diseño de abanico se adapta a entornos particulares, demandas de temperatura o flujo de aire requisitos. Por ejemplo, un ventilador axial podría sobresalir en la entrega de una gran volumen de aire con una resistencia mínima, mientras que una centrífuga industrial este enfoque prospera con mayor presión, aire cargado de polvo o tareas especializadas como el secado forzado.
Cómo seleccionar un ventilador industrial
Seleccionar un ventilador industrial exige equilibrar múltiples variables: el tamaño de sus instalaciones, flujo de aire requisitos, niveles de partículas, tolerancia al ruido y Eficiencia energética Consideraciones.
Al identificar estos criterios, podrá determinar si una ventilador axial, a ventilador centrífugo, o un especializado soplador se adapta mejor a sus necesidades.
Caudal de aire
Es importante determinar correctamente el caudal de aire necesario para que no surjan problemas, así como el tipo de ventilador más adecuado en función de las características del espacio.
Evalúe cuántos pies cúbicos por minuto (CFM) necesita para mantener condiciones confortables o cumplir con la normativa. Un CFM alto significa que puede mover grandes volúmenes de aire rápidamente si su objetivo es un enfriamiento general, o manejar una eliminación intensa de polvo si es necesario.
El caudal requerido dependerá de la extensión del lugar a ventilar, de su distribución y del tipo de actividad que se desempeñe en él. Suelen ser necesarios varios extractores para garantizar un buen rendimiento, pero esto dependerá de la extensión del lugar a ventilar, de su distribución y del tipo de actividad que se desempeñe en él.
Presión estática y conductos
Para partículas pesadas o conductos largos, es posible que necesite una presión más alta, lo que lo llevará a elegir un centrífugo o soplador modelo.
Los ventiladores axiales de tubo se utilizan cuando el aire debe viajar a través de una tubería, proporcionando capacidades de presión moderada mientras se mantiene ese flujo lineal. Los ventiladores centrífugos son adecuados para aplicaciones de mayor presión y sistemas de conductos.
Motor, palas y construcción
Debido a que estos ventiladores funcionan durante períodos prolongados en entornos hostiles, un sistema robusto motor y bien construido cuchilla El ensamblaje es vital para la longevidad.
El “ventilador correcto” normalmente incluye recubrimientos, sellados cojinete elementos, o un diseño de ventiladores industriales que resiste los desafíos diarios. Las construcciones especiales pueden fabricarse en acero de alta dureza, acero inoxidable u otros materiales adaptados al fluido y a las condiciones ambientales.
Rodete/Ventilador: Fabricado en acero inoxidable y sometido a un riguroso equilibrado estático y dinámico para garantizar un funcionamiento suave y prolongado.
Temperatura y humedad
En industria, cuando hablamos de alta temperatura, podemos tener diferentes condiciones que lo generan. Desde las máquinas de producción como hornos y tostadoras hasta los productos expuestos del propio proceso como tanques de almacenamiento, bandas transportadoras y esterilización con vapores, pueden generar una acumulación de condiciones elevadas de temperatura.
La implementación de un sistema de ventilación para mejorar las condiciones del interior involucra también que se debe de considerar las condiciones de humedad en procesos de productos como la pasta y productos panaderos.
Cualquier cambio que se da para mejorar la temperatura en el interior, genera un efecto en la humedad y por tal motivo se debe de analizar a través de la carta psicrométrica las condiciones finales de humedad y temperatura resultantes.
Además, se debe de evaluar el impacto del flujo del aire, es decir, la ubicación de los equipos o de las rejillas de aire. Este flujo también afecta al producto procesado.
Ruido y vibraciones
Tomando en cuenta que los propios procesos industriales generan niveles de ruido elevados, la ventilación no debería formar parte de esa fuente de ruidos en un ambiente así sea abierto o cerrado. Por tal razón, los equipos deben contar con un nivel de ruido por debajo de los 85 dB.
Para algunas situaciones que el ventilador supere los niveles permitidos, se plantean accesorios como silenciadores, atenuadores de ruido o se coloca al ventilador en un cuarto aislado acústicamente.
Otro análisis para reducir niveles de ruidos es el planteamiento de sistemas a través de ductos para alejar los equipos ruidosos de zona de tránsito de personas.
La caja de insonorización para ventiladores centrífugos está diseñada para reducir drásticamente el ruido. Incluye soportes de montaje y juntas antivibratorias que aseguran la desconexión acústica del ventilador respecto a la estructura de la caja.
Condiciones exteriores e instalación
Otros factores importantes son las condiciones en el exterior de la nave como la disponibilidad de espacios, condiciones climatológicas, acceso para mantenimiento, etc.
Estos factores son fundamentales para el planteamiento del tipo de equipo ya que puede generar que sea de un material o pintura especial. Además, sirve para evaluar condiciones adecuada para su instalación.
Los ventiladores de la serie MOPC ofrecen 16 posiciones de orientación diferentes: 8 Horarias (RD): Rotación a Derecha. 8 Antihorarias (LG): Rotación a Izquierda (Sentido contrario a las agujas del reloj).
Refrigeración industrial y control térmico
Fábricas, estadios deportivos y espacios industriales a menudo se enfrentan a un calor intenso y una mala circulación del aire. Este problema interrumpe el flujo de trabajo, aumenta los costos de refrigeración y genera incomodidad en los empleados o visitantes.
La ventilación y la refrigeración industrial permiten extraer el aire caliente, distribuir el aire y mantener una temperatura más homogénea. Esta sinergia mantiene las máquinas más frescas, ayuda a los empleados a estar cómodos y garantiza una mejor calidad del aire para todos en la planta.
Otra etapa del proceso de producción que genera altas condiciones de temperatura es cuando el producto terminado sale caliente y debe pasar por un tiempo de enfriamiento, lo que genera emisiones altas de temperatura.
Tiene mucha importancia identificar este punto dentro de la nave de producción ya que se debe de considerar la extracción cerca de la misma, ya sea extracción por campanas (situación ideal para reducir niveles de renovación) o por extracción general en el ambiente.
Refrigeración evaporativa y ventilación de gran caudal
En zonas con alta exposición solar o maquinaria que genera calor, se pueden incorporar sistemas de refrigeración evaporativa o ventiladores industriales axiales de gran caudal, que reducen la temperatura percibida sin comprometer el consumo energético.
La potencia puede ser enorme en pies cúbicos por minuto, lo que proporciona una cobertura robusta con un consumo de energía menor que otros tipos de ventiladores.
Cortinas de aire y estratificación
Las cortinas de aire, los ventiladores industriales de techo y los estratificadores de aire son soluciones que ayudan a controlar el intercambio de aire entre zonas y a mejorar la distribución térmica.
Todos ellos evitan la entrada de aire frío en invierno y de aire caliente en verano. Así la temperatura en tu lugar de trabajo será siempre la adecuada.
Filtración del aire en instalaciones industriales
Las etapas de filtrado son imprescindibles en los equipos de ventilación. Preservan el equipo de agentes externos que puedan afectarlo o se utilizan para evitar que entren contaminantes a través de los conductos de ventilación en lugares que deben ser estériles (quirófanos, salas blancas…).
Un filtro es un componente diseñado para disminuir la concentración de partículas sólidas que se encuentran en el aire. Los filtros de aire deben tener en cuenta dos factores para ser eficaces: el tamaño de las partículas en suspensión y el grado de concentración de las partículas: polvo, humo, polen, olores, humedad.
Cada tipo de industria exige un nivel de filtración distinto, tomando como referencia el tipo de producto a fabricarse y qué tan dañino es para la salud que sea expuesto al aire del ambiente exterior.
Etapas y tipos de filtros
Existen distintas etapas de filtrado, que generalmente son: malla metálica, bolsas filtrantes, media filtrante, filtros vegetales o de carbón activo, filtro HEPA y filtro terminal HEPA o ULPA (según la aplicación).
El tipo de filtro más habitual es el seco y se utiliza en numerosas aplicaciones: desde la típica cocina industrial con sus conocidos filtros de zigzag hasta el novedoso sistema de bafle laberinto.
Dentro de esta categoría es necesario distinguir asimismo entre los filtros de tejido filtrante o filtrina sintética, los cuales se utilizan en espacios en los que se desea una calidad superior de filtrado.
Prefiltros
Los prefiltros son aquellas etapas que se incluyen en la fase de aspiración del dispositivo y previenen la entrada al sistema de objetos más grandes como hojas, insectos, pequeños roedores, u otros contaminantes de gran tamaño.
| Tamaño de partículas | Ejemplos | Clase de filtros | Aplicaciones típicas |
|---|---|---|---|
| Polvo grueso, tamaño de partícula > 10 µm | insectos fibras textiles y cabello arena ceniza fina esporas, polen polvo de cemento | G4 | filtros de aire de admisión para aires acondicionados y máquinas compactas; prefiltros para clases de filtros F6 a F8 |
| Polvos finos, tamaño de partícula de 1 - 10 µm | polen esporas polvo de cemento cenizas finas bacterias y gérmenes en partículas anfitrionas | F5 | filtros de admisión de aire exterior para habitaciones con bajos requisitos de pureza |
| Polvos finos, tamaño de partícula de 1 - 10 µm | vapores de aceite y hollín aglomerado humo de tabaco humo óxido metálico | F7 F8 F9 | filtros finales para acondicionamiento de aire en oficinas, plantas de producción, centros de control, hospitales y centros EDP |
| Partículas suspendidas, tamaño de partículas < 1 µm | gérmenes, bacterias, virus humo de tabaco humo de óxido metálico vapores de aceite y hollín en estado naciente partículas suspendidas radioactivas | H13 | filtros finales para habitaciones con los altos y mayores requisitos de pureza, laboratorios, procesamiento de alimentos, sector farmacéutico, plantas de mecánica fina, óptica o electrónica e instalaciones médicas |
| Aerosoles | - | H14 | filtros finales para salas limpias, clases 10 o 1 |
El Metallic Z-Line es una etapa de filtrado metálico de chapa galvanizada con media de fibras sintéticas en zigzag. Según norma EN 779 se clasifica como G4 y la eficiencia ASHRAE es del 95%.
Filtros de bolsas y de fibra
Multibag: filtro de bolsas filtrantes termosoldadas a un marco de poliuretano. Al no contener PVC, ni alógenos, son respetuosas con el medioambiente. Este filtro no ofrece ningún nutriente para favorecer el crecimiento de microorganismos.
Diedrik: filtro de fibra de vidrio con bastidor rígido de poliestileno. Filtro Carbo-pack: de carbón activado para la eliminación de gases y malos olores.
Hay que combinarlos con un filtro de alta eficiencia para optimizar su eficiencia y durabilidad. Está disponible en dos modelos, según la composición: granulado o con fibras y microfibras.
Filtros de carbón activo
Los filtros vegetales o de carbón activo se emplean para tratar gases, vapores y olores. El Filtro Carbo-pack es de carbón activado para la eliminación de gases y malos olores.
Los filtros de carbón activo deben integrarse con otras etapas cuando se necesita mejorar la eficiencia y la durabilidad del sistema de filtración.
Filtros HEPA y ULPA
Los filtros HEPA y los filtros absolutos se utilizan cuando se necesita retener partículas muy pequeñas y mantener un nivel elevado de pureza del aire. Los filtros finales H13 se emplean en laboratorios, procesamiento de alimentos, sector farmacéutico, plantas de mecánica fina, óptica, electrónica e instalaciones médicas.
Los filtros absolutos Lamiflow proporcionan etapas de filtración H14 máxima filtración y eficiencia absoluta (eficiencia hasta U17, bajo pedido). El filtro dispone en sus dos caras una rejilla metálica de protección para evitar daños.
Disponible en dos modelos dependiendo de la junta, que puede ser de poliuretano o líquida de gel-silicona. También en diferentes dimensiones dependiendo de la necesidad de caudal de aire necesaria en la instalación.
Compatible con unidades de filtración Dif-Vent y Dif-Pur, para espacios en los que la calidad del aire no puede verse comprometida.
Filtro Absor / Poli-absor: filtro absoluto HEPA de alta eficiencia, capaz de retener partículas MPP10, como las del humo de tabaco, bacterias, virus y otros contaminantes del aire de origen orgánico, así como de origen químico.
Filtros húmedos
Otro tipo de filtros son los húmedos que son cortinas de agua pulverizada mediante la cual se hace pasar el aire contaminado. En este sentido se generan cascadas de agua por las que atraviesan los filtros electrónicos para la separación de materias oleosas, razón por la que su uso es bastante frecuente para la extracción de humos en cocinas industriales.
Mantenimiento de filtros y ventiladores
Al tratarse de componentes que están en contacto con contaminación y suciedad, es muy importante que estos filtros tengan un mantenimiento adecuado para asegurar su óptimo funcionamiento y, sobre todo, sustituirlos en los tiempos que marca el fabricante o la alarma del dispositivo.
Un sistema de ventilación eficiente solo puede mantener su rendimiento si se realiza un mantenimiento técnico periódico. Esto incluye:
- Revisión de filtros y limpieza de conductos para evitar obstrucciones y pérdida de caudal.
- Verificación de los ventiladores y su equilibrio dinámico para prevenir vibraciones y fallos mecánicos.
- Comprobación del sistema de control y automatización (temperatura, presión, caudal de aire).
- Sustitución de piezas desgastadas como correas, rodamientos o motores eléctricos.
El adecuado mantenimiento de los sistemas de ventilación para naves industriales es esencial para su rendimiento continuo. Un seguimiento regular, limpieza y actualización son necesarios para asegurar la vida útil y el buen funcionamiento de cada unidad.
Aplicaciones industriales
Fábricas y naves de producción
Los sistemas de ventilación para naves industriales están diseñados para extraer calor, contaminantes y partículas generadas durante los procesos de producción. Es habitual que estos espacios cuenten con altas cargas térmicas, presencia de humos, vapores tóxicos o polvo, lo que hace imprescindible una ventilación eficaz.
En entornos como el cerámico, químico o alimentario, se combinan ventiladores industriales centrífugos y axiales, junto con canalizaciones, silenciadores y compuertas de regulación, que permiten un flujo constante y controlado del aire.
También es habitual integrar sistemas de recuperación de calor para reducir el consumo energético. Escoger el adecuado sistema de ventilación industrial en fábricas no solo protege la salud de los trabajadores, sino que prolonga la vida útil de la maquinaria, evita contaminaciones cruzadas y garantiza un entorno operativo seguro.
Áreas comerciales y centros logísticos
En los espacios de atención al cliente, como oficinas, salas de exposición o centros logísticos con zonas comunes, es fundamental contar con un sistema de ventilación para la industria que no solo garantice una temperatura confortable, sino que además controle la calidad del aire interior (IAQ).
La ventilación en áreas comerciales debe adaptarse a los flujos de personas, evitando la concentración de CO₂ y otros contaminantes mediante una renovación constante del aire.
Aquí, los equipos de ventilación industrial como unidades de tratamiento de aire (UTA) con filtración HEPA o ventiladores de impulsión/succión con variadores de frecuencia son cada vez más utilizados.
Procesos con polvo, humos y partículas abrasivas
El Ventilador Centrífugo de Palas Rectas es ideal para el manejo de aire con alto contenido de polvo, así como para el transporte neumático de materiales granulares, serrín y virutas de madera no filamentosas.
Las fabricaciones especiales construidas en acero de alta dureza garantizan una máxima resistencia al desgaste y a la abrasión, haciendo que el ventilador sea ideal para el manejo de fluidos con alto contenido de partículas abrasivas o para aplicaciones de trabajo pesado (heavy duty).
Los ventiladores centrífugos con palas rectas son aptos para aplicaciones robustas o materiales abrasivos, mientras que los ventiladores curvados hacia atrás proporcionan un rendimiento estable cuando las cargas de polvo son moderadas.
Procesos con vapores y humos
Los sistemas de ventilación y extracción pueden requerir mover grandes volúmenes de aire a baja o media presión, aspirar aire con contenido de polvo ligero y manejar vapores y humos.
Los ventiladores de alto rendimiento MOPC-H y MOPR-TR se utilizan en sistemas de ventilación y extracción que requieren mover grandes volúmenes de aire a media o alta presión, así como en la aspiración de aire con contenido de polvo ligero y el manejo de vapores y humos.
Refrigeración de maquinaria y piezas
La refrigeración de máquinas y el enfriamiento de piezas son aplicaciones habituales de los ventiladores industriales. Un sistema adecuadamente dimensionado ayuda a mantener las máquinas más frescas y a controlar las emisiones térmicas de los productos durante las etapas de enfriamiento.
Configuraciones y soluciones especiales
Los ventiladores industriales pueden configurarse para caudales elevados con bajas, medias o altas presiones. El ventilador de alto rendimiento MOPC trabaja con caudales elevados y baja o media presión, mientras que el MOPC-H trabaja con caudales elevados y medias o altas presiones.
El ventilador a transmisión MOPC-HGT está destinado a caudales muy elevados con medias o altas presiones. El ventilador a transmisión MOPR-TR también trabaja con caudales muy elevados con medias o altas presiones y cuenta con un rodete reforzado de palas rectas.
El ventilador de alto rendimiento MOPC se caracteriza por su gran número de álabes cortos curvados hacia adelante. El ventilador de alto rendimiento MOPC-H utiliza un tipo de rodete reforzado con gran número de álabes cortos curvados hacia adelante.
El ventilador de alto rendimiento trabaja con caudales elevados y prevalencias bajas. El tipo de aspas siroco, o jaula de ardilla, se aplica a la aspiración de aire también polvoroso y vapores, donde se desplazan los grandes caudales de aire con bajas presiones.
Las temperaturas del fluido pueden llegar hasta 60 °C en ejecución estándar, con ejecuciones especiales para temperaturas superiores.
La caja acústica con filtración HEPA para ventiladores incluye opciones de filtro de alta eficiencia HEPA H13 o HEPA H14. Este diseño integral está desarrollado para cumplir con dos objetivos críticos simultáneamente: garantizar la pureza del aire mediante la retención de partículas ultrafinas y reducir drásticamente el ruido operacional del ventilador.
El ventilador se instala internamente con soportes de montaje y juntas antivibratorias. Este sistema asegura la desconexión acústica y mecánica total del ventilador respecto a la estructura de la caja, optimizando la reducción de ruido.
Diseño, control y eficiencia energética
Un completo sistema de ventilación podría incluir varias unidades: ventilador de escape para eliminar contaminantes, arriba ventiladores industriales para la distribución general del aire, y soplador unidades para tareas específicas.
Al combinar estos enfoques, los gerentes garantizan que cada rincón del edificio reciba suficiente aire fresco, lo que ayuda a los empleados a mantenerse alerta y cómodos.
Además, incluir sensores inteligentes permite ajustar la ventilación en función de la ocupación del espacio, mejorando la eficiencia energética y el confort térmico.
Los sistemas permiten un mayor control sobre los caudales de aire, pudiendo integrarse con sensores, termostatos o sistemas domóticos que optimizan su funcionamiento.
Como homogeneizan la temperatura en los niveles inferiores y superiores, el gasto en calefacción será menor. También puede integrarse la recuperación de calor para reducir el consumo energético.
Aspectos técnicos que deben evaluarse
Hasta el momento solo hemos hablado de las condiciones o parámetros a considerar por las condiciones en el interior de una nave industrial. Otros factores importantes son las condiciones en el exterior de la nave como la disponibilidad de espacios, condiciones climatológicas, acceso para mantenimiento, etc.
Además del tamaño de sus instalaciones, deben analizarse el flujo de aire requerido, los niveles de partículas, la tolerancia al ruido y la eficiencia energética. También es necesario evaluar las altas temperaturas, las sustancias corrosivas, el polvo abrasivo, la humedad y la compatibilidad de los materiales.
En conclusión, por lo revisado líneas arriba, la ventilación en el sector industrial exige tener una adecuada evaluación de las condiciones en el interior y exterior del lugar a ventilar para así lograr una adecuada selección de los equipos. Pero también se debe considerar, para casos de ventilación general, una adecuada renovación de aire que depende de todo el análisis anteriormente indicado.
tags: #refrigercion #ventilacion #filtros #y #ventilador #industrial
Publicaciones populares:
- Mascarilla con nombre bordado para colectivos
- Funcionamiento de los imanes ionizadores de agua y sus ventajas
- Casas en Bargas cerca de la depuradora: qué considerar
- Cómo seleccionar recambios compatibles para Ion Cleanse: pasos prácticos
- Guía de uso del filtro Aqua Premium 12" y sus condiciones
