Salida de Humos Industrial con Filtros de Carbón Activo: Funcionamiento, Componentes y Requisitos Clave

Una salida de humos industrial con filtros de carbón activo debe evacuar el aire al exterior mediante un sistema de extracción mecánica, mientras los filtros reducen olores, humos y partículas de grasa antes de la descarga. Los filtros de carbón activo mejoran la calidad del aire evacuado, pero no convierten automáticamente una campana industrial en un sistema sin salida de humos.

Desde una perspectiva técnica, legal y de seguridad contra incendios, las campanas extractoras industriales sin salida de humos no cumplen, con carácter general, los requisitos exigidos para cocinas profesionales en España. El CTE DB-HS3, el RITE, la normativa sobre combustibles gaseosos y los criterios de protección contra incendios exigen la evacuación efectiva del aire contaminado mediante sistemas de extracción mecánica con descarga al exterior.

Qué es una salida de humos industrial con filtros de carbón activo

Una salida de humos industrial con filtros de carbón activo combina una campana de captación, un motor o turbina, conductos de ventilación y una etapa de filtración destinada principalmente a reducir olores y determinados compuestos orgánicos antes de expulsar el aire al exterior.

Las campanas con filtro de carbono ofrecen un buen rendimiento en cocinas y entornos profesionales. Las hacemos con filtros de malla y encima los filtros de carbono. Los filtros de malla absorben el aceite, y los filtros de carbono retienen humos y olores.

El filtro industrial de carbón activo 490x490x25 mm está diseñado para la absorción y eliminación de olores en campanas extractoras industriales y sistemas profesionales de acondicionamiento de aire. Gracias a su sistema de filtración mediante carbón activo en grano, este filtro de carbón activo para campanas industriales elimina eficazmente olores producidos por humos, alimentos grasientos, tabaco y disolventes.

Fabricado con bandejas metálicas de acero expandido galvanizado y carbón activo de alta eficiencia, este filtro industrial antiolores garantiza gran capacidad de absorción y un excelente rendimiento en instalaciones profesionales.

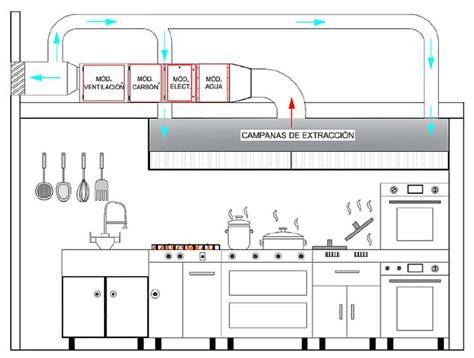

Esquema de salida de humos industrial con filtro

Cómo funciona el sistema

El funcionamiento comienza en la zona de cocción, donde la campana aspira el aire cargado de humos, vapor, grasas y olores. El aire atraviesa primero los elementos destinados a retener las partículas grasas y después pasa por el carbón activo, que adsorbe parte de los compuestos responsables de los olores.

La caja de carbón remoto es una caja independiente que contiene filtros de carbón activado y un filtro de grasa G4. Está conectada a la campana de acero inoxidable mediante un conducto de ventilación, lo que permite trasladar el sistema de filtrado a un lugar más cómodo o discreto.

El ventilador de la campana aspira el aire de la cocina y lo hace pasar por el conducto hasta la caja de carbón, donde se filtra y purifica antes de ser expulsado al exterior. El objetivo es evacuar al exterior un aire más sano, eliminando los olores fuertes de la cocina y atrapando la grasa.

Etapas principales de filtración

Captación: la campana recoge el aire generado sobre los equipos de cocción.
Retención de grasas: los filtros metálicos o de malla reducen el paso de partículas oleosas hacia el ventilador, los conductos y el filtro de carbón.
Adsorción de olores: el carbón activo retiene determinados compuestos orgánicos y reduce los olores.
Evacuación: el aire tratado se conduce hacia el exterior mediante un conducto de extracción.

Estas unidades de filtro de ventilación son válidos para campanas que ya tienen motor de ventilación.

Por qué el carbón activo no sustituye a la salida de humos

El carbón activo elimina una parte importante de los olores y contaminantes, pero no garantiza por sí solo la eliminación total de humos, vapor, calor, humedad ni productos de combustión. Por esta razón, un filtro de carbón instalado en una campana industrial no debe confundirse con un sistema de recirculación doméstico.

Estas campanas extractoras con filtro de carbón activo retienen humos y olores pero siguen necesitando salida de humos. El filtro de carbono elimina la mayor parte de humo y/o olores, pero el humo restante debe llevar un tubo obligatóriamente.

Sí se necesita tubo de extracción aunque lleve filtros de carbono. Recuerda que las campanas con filtro de carbono también necesitan un tubo de extracción. Podríamos decir grosso modo que una campana de carbono el 60% del humo, pero el 40% restante debe sacarse por tubo de extracción.

Recuerde que aunque se retengan gran parte de humos y olores se sigue necesitando salida de humos. Los filtros de campana de carbón activo no quitan el cien por cien de salida de los humos.

Diferencia entre recirculación y extracción al exterior

Campana de recirculación

Las denominadas campanas de recirculación funcionan captando el aire procedente de la cocción para hacerlo pasar por diversos sistemas de filtrado antes de devolverlo nuevamente al local. Normalmente incorporan:

Filtros metálicos para grasas.
Filtros de carbón activo.
Sistemas electrostáticos.
Lámparas UV.
Equipos de neutralización de olores.
Sistemas de filtración de partículas.

Aunque estos sistemas pueden mejorar significativamente la calidad del aire interior, existe una diferencia fundamental respecto a una instalación convencional: no expulsan el aire contaminado al exterior.

Una campana extractora con filtro de carbono, también conocida como campana sin salida de humos, no requiere ventilación externa. En su lugar, aspira los humos de la cocina, los hace pasar por un conjunto de filtros -incluido un filtro de grasa y un filtro de carbono activado- y luego recircula el aire limpio de nuevo a la cocina.

Campana con extracción y filtración de carbón

En una instalación industrial, el aire se capta en la campana, atraviesa los filtros, circula por el conducto y se descarga al exterior. El carbón activo actúa como etapa complementaria de tratamiento, no como sustituto del conducto.

La alternativa a la campana extractora: una campana industrial con filtro de carbón a distancia. Dado que una campana sin salida de humos está prohibida en una cocina profesional, la única solución es optar por una campana dinámica con extracción de aire.

Sin embargo, si su establecimiento se encuentra en un centro urbano o cerca de viviendas, los olores y humos que desprende la cocina pueden resultar molestos para los vecinos. En estos casos, los filtros antiolor siguen siendo necesarios.

Si opta por una campana extractora con caja de carbón a distancia, motor de campana y variador de intensidad, el aire que sale de su cocina será más sano: libre de olores de cocina, partículas de grasa y humo. Así evitará conflictos con sus vecinos.

Requisitos normativos para cocinas profesionales

CTE DB-HS3 y calidad del aire interior

El primer texto normativo que debemos analizar es el Código Técnico de la Edificación (CTE), concretamente el Documento Básico HS3 relativo a la calidad del aire interior. Este documento clasifica el aire extraído de distintas zonas de un edificio en función de su nivel de contaminación.

Las cocinas profesionales generan:

Humos.
Vapores.
Grasas en suspensión.
Productos de combustión.
Olores.
Partículas contaminantes.

Por ello, el aire procedente de las zonas de cocción se considera aire muy contaminado (AE4). La normativa establece que este tipo de aire no puede ser recirculado hacia el interior del edificio.

Por tanto, aunque una campana de recirculación incorpore múltiples filtros, sigue existiendo un obstáculo normativo esencial: la legislación exige la evacuación del aire contaminado y no únicamente su filtrado.

Extracción mecánica y descarga exterior

Uno de los requisitos más conocidos en la hostelería española es la obligación de evacuar los humos mediante conductos independientes. Las exigencias técnicas habituales incluyen:

Extracción mecánica permanente.
Conducto exclusivo para la cocina.
Evacuación directa al exterior.
Descarga hasta cubierta del edificio.
Diseño que evite retornos de humo.
Mantenimiento periódico documentado.

La finalidad es garantizar la calidad del aire, la protección de los ocupantes, la seguridad de otros usuarios del edificio y la prevención de incendios.

Una campana extractora de recirculación no dispone de conducto de evacuación, por lo que no puede cumplir estos requisitos fundamentales en una campana industrial destinada a cocina profesional.

RITE y ventilación profesional

El Reglamento de Instalaciones Térmicas en los Edificios (RITE) también establece obligaciones relacionadas con la ventilación y calidad ambiental. En actividades de restauración, el aire generado durante los procesos de cocinado debe ser tratado de manera que no afecte a los trabajadores, a los clientes, a los locales colindantes ni a las viviendas superiores.

El RITE mantiene criterios alineados con el CTE respecto a la necesidad de extraer adecuadamente el aire contaminado. Por ello, los técnicos municipales suelen exigir sistemas convencionales de extracción cuando se tramita una licencia de actividad para establecimientos con cocina profesional.

Cocinas que utilizan gas

Cuando la cocina utiliza gas natural o GLP, entra en juego la ITC-ICG 10 del Reglamento Técnico de Distribución y Utilización de Combustibles Gaseosos. Esta normativa añade exigencias adicionales relacionadas con:

Ventilación.
Evacuación de productos de combustión.
Renovación del aire.
Seguridad de las instalaciones.

La existencia de quemadores de gas incrementa todavía más la necesidad de disponer de una extracción eficaz hacia el exterior. Una campana recirculante resulta insuficiente para satisfacer estos requisitos en la mayoría de escenarios.

Protección contra incendios

Más allá de la ventilación, el principal problema de estos sistemas aparece cuando analizamos la normativa de protección contra incendios. Las cocinas industriales son consideradas zonas con riesgo potencial debido a la acumulación de grasas, aceites, altas temperaturas, llamas abiertas, equipos eléctricos y equipos de gas.

Conductos y resistencia al fuego

Las instalaciones convencionales deben incorporar conductos con resistencia al fuego adecuada. Dependiendo del tipo de edificio y actividad pueden exigirse:

Conductos EI30.
Conductos EI60.
Sistemas certificados frente a altas temperaturas.

Además, los ventiladores deben cumplir clasificaciones específicas como F400 90, F300 o equivalentes según el proyecto técnico.

Una campana de recirculación elimina completamente el conducto de extracción. Como consecuencia, desaparece uno de los elementos fundamentales contemplados por la normativa para la gestión del riesgo de incendio.

Sistemas automáticos de extinción

En muchas cocinas profesionales, especialmente cuando la potencia instalada supera determinados umbrales, resulta imprescindible instalar sistemas automáticos de extinción. Estos equipos actúan directamente sobre freidoras, planchas, conductos, filtros y campanas extractoras.

Su misión es detectar y extinguir rápidamente un incendio originado por grasas o aceites. Los sistemas de extinción automática están diseñados para trabajar conjuntamente con una instalación completa de extracción.

Por este motivo, la utilización de campanas sin salida de humos puede generar incompatibilidades con los criterios de diseño contemplados por ingenieros, organismos de control y administraciones públicas.

Un restaurante con más de 20 kW de equipo de cocción se considera una “gran cocina”, lo que significa que es obligatorio un sistema de extracción de humos de 400°. En este caso, una campana extractora con carbón vegetal no es una opción, ya que el carbón activado es un material potencialmente inflamable.

Adsorción de carbón activo con CLEARPOINT V

Cuándo puede utilizarse una campana de recirculación

Existen situaciones muy concretas en las que una campana sin salida de humos puede ser admisible. Generalmente ocurre cuando la actividad no genera humos de cocción, vapores grasos, productos de combustión ni olores intensos.

Algunos ejemplos pueden incluir:

Preparación de alimentos fríos.
Obradores específicos.
Exposición de productos.
Elaboraciones sin cocinado.

No obstante, la viabilidad debe analizarse individualmente mediante un estudio técnico realizado por profesionales competentes.

Las campanas de recirculación pueden ser útiles en aplicaciones muy concretas donde no existan humos, grasas ni productos de combustión, pero no constituyen una alternativa equivalente a una instalación reglamentaria de extracción de humos en establecimientos de hostelería.

Diferencias entre una cocina doméstica y una cocina profesional

Un error habitual consiste en comparar la normativa de una vivienda con la de un restaurante. Las exigencias son completamente diferentes.

En una cocina industrial encontramos:

Mayor potencia térmica.
Uso continuado.
Elevada producción de grasas.
Mayor concentración de personas.
Riesgo de incendio significativamente superior.

Por ello, las soluciones permitidas en viviendas no pueden extrapolarse automáticamente al ámbito profesional.

Una campana extractora sin salida de humos es adecuada sobre todo para las cocinas domésticas. Esto se debe a las diversas normas de higiene y seguridad que rigen los sistemas de ventilación, que exigen que las cocinas industriales en particular extraigan el aire viciado al exterior, sea cual sea el tamaño y el uso de la cocina.

En consecuencia, está prohibido optar por una campana sin extracción en su restaurante.

Tipos de filtros utilizados en una instalación industrial

Filtros de grasa

Son los primeros en actuar durante el proceso de filtración. Están diseñados para retener las partículas de grasa suspendidas en el aire, evitando que se acumulen en el motor y en el interior de la campana.

Pueden estar fabricados en aluminio, acero inoxidable o materiales sintéticos, y algunos modelos son lavables, lo que facilita su mantenimiento.

Filtros de carbón activado

Su función principal es absorber los olores y determinados compuestos orgánicos presentes en el aire de cocción. Están compuestos por gránulos de carbón con una elevada capacidad de adsorción.

Con el tiempo, su eficacia disminuye y deben sustituirse periódicamente, normalmente cada 3 a 6 meses, dependiendo del uso y del tipo de filtro.

Este filtro industrial de carbón activo en grano está diseñado para aplicaciones profesionales de ventilación y extracción, ofreciendo un elevado rendimiento en la eliminación de olores generados en cocinas industriales y ambientes cerrados.

Su construcción metálica robusta proporciona resistencia y durabilidad, mientras que el carbón activo interior mejora notablemente la calidad del aire en instalaciones profesionales.

Filtros HEPA

Aunque son menos habituales en las campanas extractoras domésticas, algunos modelos avanzados pueden incorporar filtros HEPA para capturar partículas finas, alérgenos y otras impurezas microscópicas.

Su principal función es mejorar la filtración de partículas del aire, por lo que pueden ser una opción interesante para hogares que buscan un nivel adicional de purificación.

Filtros cerámicos

Algunos modelos de gama alta incorporan filtros cerámicos regenerativos, diseñados para poder limpiarse y reutilizarse. Dependiendo del fabricante y del modelo, estos filtros pueden regenerarse mediante un proceso de calentamiento a alta temperatura, lo que ayuda a recuperar parte de su capacidad de filtración y reduce la necesidad de sustituirlos con frecuencia.

Filtros de plasma y sistemas electrostáticos

Los sistemas de filtración por plasma utilizan una tecnología de ionización para ayudar a descomponer determinados compuestos orgánicos, olores y otras sustancias presentes en el aire de cocción.

A diferencia de los filtros de carbón convencionales, algunos sistemas de plasma están diseñados para funcionar durante largos periodos sin necesidad de sustituir el medio filtrante con frecuencia. Por este motivo, pueden ser una alternativa interesante para las campanas extractoras en modo recirculación cuando se busca reducir los olores y minimizar las tareas de mantenimiento.

El funcionamiento y la vida útil pueden variar según la tecnología y el fabricante.

Características de un filtro industrial de carbón activo

Las características del filtro deben ser compatibles con el caudal, la geometría de la caja, la pérdida de carga admisible y el tipo de contaminantes presentes en la instalación.

Característica	Especificación
Dimensiones	490 x 490 x 25 mm
Material	Acero expandido galvanizado
Tipo	Filtro de carbón activo en grano
Aplicación	Campanas industriales y sistemas de aire
Venta mínima	2 unidades

Gracias a su sistema de filtración mediante carbón activo en grano, este filtro de carbón activo para campanas industriales elimina eficazmente olores producidos por humos, alimentos grasientos, tabaco y disolventes.

Entre sus características se encuentran una alta capacidad de absorción de olores, su idoneidad para campanas industriales y climatización, su fabricación con acero expandido galvanizado, el carbón activo en grano de gran eficiencia y su utilidad para eliminar humos y olores intensos.

Caudales y dimensiones de unidades de filtración

Las unidades de filtración deben seleccionarse de acuerdo con el caudal de aire que debe tratar el sistema y con las dimensiones disponibles para su instalación.

Caudal	Unidad	Tamaño
1250	ALTRONIC 1250	305x500x510 mm
2500	ALTRONIC 2500	315x680x630 mm
5000	ALTRONIC 5000	460x810x610 mm
10000	ALTRONIC 10000	460x810x1220 mm

Estas unidades de filtro de ventilación son válidos para campanas que ya tienen motor de ventilación. Los filtros de carbón o depuradores electroestáticos están pensados para eliminar humo y bacterias al conducto central.

Los filtros de carbono ayudan a eliminar olores y pueden usarse en locales sin salida de humos. Es necesario un conducto de mínimo 6 metros para que los filtros sean efectivos.

Campana con caja de carbón a distancia

La caja remota permite separar físicamente la etapa de filtración de la campana y ubicarla en un punto accesible del sistema de ventilación. Esta configuración puede facilitar el mantenimiento y mejorar la integración de la instalación en locales con poco espacio.

Las campanas con una caja a distancia ofrecen una mayor flexibilidad de instalación, ya que la caja puede colocarse en cualquier punto del sistema de ventilación. Esto puede ser especialmente útil en las cocinas de los restaurantes, donde el espacio es limitado.

Además, la caja remota facilita la sustitución de los filtros de carbón sin tener que desmontar la campana. Esto garantiza una calidad de aire óptima en todo momento.

Por último, es una solución muy eficaz para eliminar olores, partículas de grasa y humos de cocina.

Componentes habituales

Campana industrial de acero inoxidable.
Motor de turbina o motor integrado en la carcasa de carbón.
Caja de carbón.
Filtro antigrasa G4.
Conducto de ventilación.
Variador de intensidad.

Ventajas e inconvenientes del carbón activo

Ventajas

Alta capacidad de absorción de olores.
Reducción de determinados compuestos orgánicos.
Mejora de la calidad del aire evacuado.
Posibilidad de instalar la filtración en una caja remota.
Facilidad de sustitución de los módulos de carbón.
Compatibilidad con filtros de grasa y otros sistemas de depuración.
Reducción de molestias por olores en zonas urbanas o próximas a viviendas.

Los extractores con filtro de carbono purifican el aire; evitan que proliferen las bacterias en el entorno de trabajo y pueden absorber gran cantidad de grasas. Por eso, decir que permiten que tu cocina esté libre de humos y de olores se queda muy corto.

Limitaciones

El carbón activo no sustituye al conducto de evacuación en una cocina profesional.
La capacidad de adsorción disminuye cuando el material se satura.
Los filtros necesitan mantenimiento y sustitución periódica.
La grasa puede reducir el rendimiento si no se retiene antes mediante filtros adecuados.
El sistema debe dimensionarse de acuerdo con el caudal de extracción.
El carbón activado puede presentar riesgos en instalaciones con altas temperaturas o determinadas condiciones de incendio.

Los filtros de carbono son imprescindibles cuando hablamos de una cocina industrial sin salida de humos al exterior, pero seguramente también necesites filtros electrostáticos o generadores de ozono, lo mejor es consultar con la normativa de cada ayuntamiento.

Mantenimiento de los filtros

El mantenimiento debe incluir la limpieza o sustitución de los filtros de grasa, la inspección de la caja de carbón, la revisión del estado del medio filtrante, la comprobación del caudal y la limpieza de las zonas donde puedan acumularse grasas.

Con el tiempo, su eficacia disminuye y deben sustituirse periódicamente, normalmente cada 3 a 6 meses, dependiendo del uso y del tipo de filtro. Los filtros de grasa pueden requerir limpieza o reemplazo con mayor regularidad.

Consulta siempre el manual de usuario de tu modelo para seguir las recomendaciones específicas.

El mantenimiento afecta al rendimiento: si los filtros no se mantienen correctamente, la eficacia de la campana puede disminuir con el tiempo.

Algunos filtros regenerativos pueden someterse a procesos de limpieza o calentamiento, pero este procedimiento solo debe aplicarse cuando el fabricante lo haya previsto expresamente para ese tipo de filtro.

Problemas habituales durante la licencia de actividad

Uno de los escenarios más frecuentes ocurre cuando un emprendedor alquila un local sin posibilidad de instalar una salida de humos. Para reducir costes o evitar obras complejas, se plantea instalar una campana de recirculación.

Sin embargo, durante la tramitación de la licencia suelen aparecer objeciones relacionadas con:

Incumplimiento del CTE.
Incumplimiento del RITE.
Deficiencias de ventilación.
Riesgo de incendio.
Incompatibilidad con el proyecto técnico.
Falta de evacuación reglamentaria.

Como consecuencia, muchos expedientes son rechazados o requieren modificaciones importantes antes de obtener la autorización municipal.

Antes de hacer nada, si el local no tiene salida de humos, lo mejor sería consultar con el ayuntamiento para no tener después sorpresas cuando vaya una inspección.

Antes de invertir en cualquier sistema, resulta imprescindible realizar un estudio técnico completo y verificar la compatibilidad de la instalación con la normativa municipal, autonómica y estatal aplicable.

Diseño y elección del sistema

La selección de una salida de humos industrial con filtros de carbón activo debe basarse en el tipo de cocina, la potencia de los equipos, el régimen de uso, el volumen del local, la distancia hasta la descarga, la ubicación del conducto y los requisitos de protección contra incendios.

La práctica habitual entre ingenieros, proyectistas y especialistas en protección contra incendios consiste en diseñar instalaciones que contemplen:

Extracción mecánica reglamentaria.
Conducto independiente.
Descarga hasta cubierta.
Sistemas automáticos de extinción.
Mantenimiento periódico.
Cumplimiento integral del CTE y RITE.

Este enfoque minimiza problemas durante la obtención de licencias y reduce riesgos operativos a largo plazo.

Aspectos que deben comprobarse

Caudal: debe ser compatible con la campana, los equipos de cocción y el conducto.
Dimensiones: la caja y los filtros deben adaptarse al espacio disponible.
Accesibilidad: los filtros deben poder retirarse para su inspección y sustitución.
Temperatura: la instalación debe considerar el riesgo térmico y de incendio.
Filtración previa: la grasa debe retenerse antes de llegar al carbón activo.
Descarga: el punto de evacuación debe evitar retornos y molestias.
Documentación: el mantenimiento debe quedar documentado.

También es importante que la campana tenga una anchura adecuada respecto a la placa o a los equipos de cocción. Una campana demasiado pequeña puede tener dificultades para capturar todo el humo y los vapores.

Comprueba el caudal de aire, normalmente expresado en m³/h. Una mayor capacidad puede ser útil en cocinas grandes o cuando se cocina con frecuencia, aunque siempre debe combinarse con un buen sistema de filtración.

Si tienes una cocina abierta o sueles cocinar durante largos periodos, presta atención a los decibelios (dB) indicados por el fabricante para disfrutar de un ambiente más cómodo.

Respuesta a las preguntas más frecuentes

¿Una campana industrial con filtro de carbón necesita salida de humos?

Sí. En una cocina profesional, el filtro de carbón reduce olores y determinados contaminantes, pero la instalación debe evacuar el aire al exterior mediante un conducto conforme al proyecto técnico y a la normativa aplicable.

¿Puede una campana de recirculación sustituir a una salida de humos?

La respuesta, en la inmensa mayoría de los casos, es no. Las campanas de recirculación pueden ser útiles en aplicaciones muy concretas donde no existan humos, grasas ni productos de combustión, pero no constituyen una alternativa equivalente a una instalación reglamentaria de extracción de humos en establecimientos de hostelería.

¿Qué elimina el carbón activo?

El filtro de carbón cumple una función fundamental al absorber olores, humo y partículas de grasa en el aire. Estos filtros contienen gránulos de carbono activado con una estructura porosa que atrapa los contaminantes, mejorando significativamente la calidad del aire interior.

¿El carbón activo elimina la humedad?

No debe considerarse una solución completa para evacuar la humedad. En los sistemas de recirculación, el aire vuelve a la estancia, por lo que la humedad generada durante la cocción no se expulsa al exterior.

¿Qué alternativa existe para una cocina industrial sin salida convencional?

Las alternativas al uso de una campana sin salida de humos en una cocina industrial incluyen el uso de una campana de carbón con caja remota, que evacua el aire viciado fuera del edificio a la vez que lo purifica de olores y grasa.

¿Es obligatorio consultar al ayuntamiento?

La viabilidad debe analizarse individualmente mediante un estudio técnico realizado por profesionales competentes. Antes de realizar cualquier instalación, debe verificarse la compatibilidad con la normativa municipal, autonómica y estatal aplicable.

¿Qué medidas de seguridad complementarias pueden ser necesarias?

Además de una extracción adecuada, es recomendable incorporar sistemas de protección activa como extintores homologados, detección de incendios y sistemas automáticos de extinción para campanas extractoras, garantizando así la seguridad de trabajadores, clientes y del propio negocio.

tags: #salida #de #humos #filtros #de #carbon
