La Estación Depuradora de Aguas Residuales de Guadalajara recibe las aguas residuales, elimina progresivamente los sólidos, las grasas, las arenas, la materia en suspensión, la materia orgánica y los nutrientes, y devuelve el agua tratada al cauce del río Henares. Su funcionamiento se organiza en una línea de agua, una línea de fangos y un sistema de aprovechamiento energético del gas producido durante la digestión anaerobia.
La actual E.D.A.R. fue inaugurada el 14 de noviembre del año 2008, aunque la ciudad lleva depurando sus aguas residuales desde junio del año 1989 y presta sus servicios 24 horas al día. La capacidad de depuración es de 45.000 m3/día.
Ubicación y características principales
La Estación Depuradora de Aguas Residuales de Guadalajara (E.D.A.R.) se encuentra a la derecha de la Autovía A-2, en sentido Zaragoza. La instalación presta servicio de forma continua y está dimensionada para tratar un caudal máximo de 45.000 m3/día.
| Elemento | Descripción |
|---|---|
| Ubicación | A la derecha de la Autovía A-2, en sentido Zaragoza |
| Inauguración de la EDAR actual | 14 de noviembre del año 2008 |
| Inicio de la depuración en la ciudad | Junio del año 1989 |
| Funcionamiento | 24 horas al día |
| Capacidad | 45.000 m3/día |

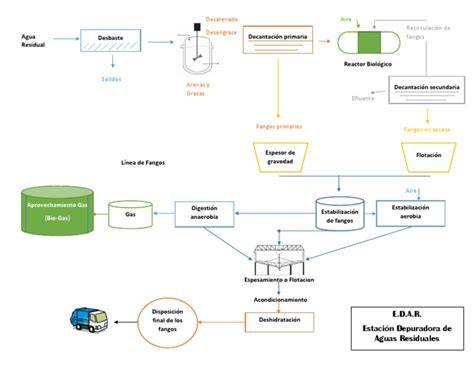

Esquema general de funcionamiento
Las aguas residuales que llegan a las EDAR permanecen en ellas entre 24 y 48 horas, recibiendo el siguiente tratamiento:
- Estación de bombeo: eleva el agua residual y adapta el caudal de entrada a la planta.
- Pretratamiento: retira los residuos de mayor tamaño, los sólidos, las grasas y las arenas.
- Tratamiento primario: separa por decantación la materia en suspensión, los residuos flotantes y los fangos.
- Tratamiento secundario: elimina la materia orgánica y los nutrientes mediante un proceso biológico y una decantación posterior.
- Tratamiento de fangos: espesa, digiere, deshidrata y destina los fangos estabilizados a otros usos.
- Vertido del agua tratada: el agua depurada se vierte al cauce del río Henares.
Línea de agua
1. Estación de bombeo
La instalación consta de una estación de bombeo que eleva el agua a depurar y está provista de 7 bombas sumergibles que permiten adaptar la variabilidad de los caudales de entrada a Planta.
El bombeo permite conducir las aguas residuales hacia las unidades de tratamiento situadas a una cota superior y mantener una alimentación adecuada de las distintas líneas de la estación depuradora.
2. Pretratamiento
Después se efectúa un pretratamiento que incluye primero un desbaste de sólidos mediante rejas y tamices y posteriormente eliminación de grasas y arenas mediante separación en desrenadores-desengrasadores.
En esta fase se realiza la retirada inicial de sólidos, grasas y arenas mediante rejas, tamices y equipos de separación. Se eliminan los residuos de mayor tamaño y las grasas flotantes, así como las arenas y sólidos de mayor grosor.
- Las rejas retienen los residuos sólidos de mayor tamaño.
- Los tamices completan la separación de sólidos de menor tamaño.
- Los desarenadores separan las arenas y los sólidos minerales pesados.
- Los desengrasadores permiten retirar las grasas y otros materiales flotantes.
En el proyecto de ampliación de la red de colectores del saneamiento y de la estación depuradora se contempló la construcción de un pozo de gruesos, un sistema de elevación de aguas, un desbastador y un desarenador-desengrasador, además de un estanque de tormentas.
Todo el pretratamiento, excepto los desarenadores-desengrasadores, se ubicarán en el interior de un edificio que también se utilizará para almacenar los contenedores de residuos.
3. Tratamiento primario
La siguiente fase es el tratamiento primario para ello existen tres decantadores circulares de hormigón donde por decantación se elimina el 65% de la materia en suspensión.
Se deja reposar el agua en grandes estanques denominados decantadores. En la superficie se acumulan los residuos flotantes y en el fondo los más pesados (fangos). Todos ellos serán retirados de forma automática.
La decantación primaria reduce de forma significativa la carga de sólidos que llega al tratamiento biológico. Los materiales separados en esta etapa se incorporan posteriormente a la línea de tratamiento de fangos.
4. Tratamiento secundario biológico
El tratamiento secundario consta de tres líneas de reactor biológico-decantador secundario. El proceso biológico es de tipo A2O fraccionándose cada reactor en tres zonas: anaerobia, anóxica, óxica, permitiendo así la eliminación tanto de materia orgánica como de nutrientes (nitrógeno y fósforo).
Posteriormente el agua pasa a unas grandes balsas pobladas por millones de diferentes tipos de bacterias, que se alimentan de los restos orgánicos que aún llevan las aguas residuales.
Durante este proceso, el agua es removida constantemente por unas potentes "batidoras" para que las bacterias dispongan de la mayor cantidad posible de oxígeno.
| Zona del reactor A2O | Función dentro del proceso |
|---|---|
| Anaerobia | Forma parte de la secuencia biológica para la eliminación de nutrientes. |
| Anóxica | Forma parte del proceso de eliminación biológica del nitrógeno. |
| Óxica | Permite la oxidación de la materia orgánica y completa el tratamiento biológico. |
5. Decantación secundaria
A continuación el agua pasa a otros estanques decantadores donde se siguen retirando los lodos que aún permanecen en ella.
El tratamiento secundario consta de tres líneas de reactor biológico-decantador secundario. En los decantadores secundarios se separan los sólidos biológicos del agua tratada antes de su salida de la planta.
6. Vertido del agua depurada
Posteriormente el agua tratada se vierte al cauce del río Henares.
Finalmente, el agua es devuelta de nuevo a su curso natural, el río, o bien se canaliza para otros usos.
¿Sabes cómo funcionan las DEPURADORAS de AGUA? | con VLADIMIR SÁNCHEZ @BreakingVlad | Campus
Línea de fangos
Los fangos generados en los procesos primarios y secundarios son previamente espesados antes de pasar al proceso de digestión anaerobia donde los fangos generados se estabilizan y reducen al volatilizarse parte de la materia orgánica.
Todos los fangos retirados de los decantadores pasan a otra instalación (digestor) donde son tratados antes de ser almacenados o destinados a otros usos.
Espesamiento y digestión anaerobia
El espesamiento reduce el volumen de los fangos antes de su tratamiento posterior. Después, la digestión anaerobia estabiliza los fangos y reduce parte de la materia orgánica mediante un proceso sin presencia de oxígeno.
Durante esta fase se produce gas que puede utilizarse como combustible en la propia instalación, para la calefacción de los edificios o para producir energía eléctrica.
Producción de energía
El gas así generado es utilizado en el proceso de cogeneración donde se genera energía eléctrica, que utiliza la EDAR para autoconsumo.
El aprovechamiento del gas permite recuperar parte de la energía contenida en la materia orgánica de los fangos y cubrir una parte de las necesidades energéticas de la propia estación depuradora.
Deshidratación y destino de los fangos
Los fangos digeridos se deshidratan y son destinados a uso agrícola.
El tratamiento de fangos consiste en su espesamiento, digestión y deshidratación antes de su almacenamiento o destino final. La gestión del fango debe tener en consideración el Plan Nacional de Lodos de Depuradoras y la normativa aplicable a su utilización en el sector agrario y a la gestión de residuos.
En otro edificio se instalarán los soplantes y centrifugadoras para la deshidratación de los fangos.
Esquema resumido de la EDAR de Guadalajara
| Etapa | Elementos principales | Resultado |
|---|---|---|
| Entrada y bombeo | Estación de bombeo y 7 bombas sumergibles | Elevación y regulación del caudal de entrada |
| Pretratamiento | Rejas, tamices, desarenadores y desengrasadores | Retirada de sólidos, arenas y grasas |
| Tratamiento primario | Tres decantadores circulares de hormigón | Eliminación del 65% de la materia en suspensión |
| Tratamiento secundario | Tres líneas de reactor biológico-decantador secundario | Eliminación de materia orgánica, nitrógeno y fósforo |
| Tratamiento de fangos | Espesamiento, digestión anaerobia y deshidratación | Estabilización, reducción de volumen y aprovechamiento agrícola |
| Cogeneración | Utilización del gas generado | Producción de energía eléctrica para autoconsumo |
| Salida | Vertido al río Henares | Retorno del agua tratada al cauce natural |
Ampliación de la red de colectores y de la EDAR
La Confederación Hidrográfica del Tajo remitió, con fecha 16 de noviembre de 2001, a la Dirección General de Calidad y Evaluación Ambiental la Memoria-resumen del proyecto «Ampliación de la red de colectores del saneamiento y estación depuradora de aguas residuales de Guadalajara» con objeto de iniciar el procedimiento de evaluación de impacto ambiental.
El proyecto y estudio de impacto ambiental fueron sometidos al trámite de información pública, mediante anuncios publicados en el «Boletín Oficial del Estado», de fecha 9 de julio de 2002, y en el Diario Oficial de Castilla-La Mancha, de fecha 15 de julio de 2002, en virtud de lo establecido en el artículo 15 del Reglamento.
El proyecto contemplaba la ampliación de la actual estación depuradora de aguas residuales mediante la construcción de un pozo de gruesos, un sistema de elevación de aguas, un desbastador y desarenador-desengrasador, un estanque de tormentas, un decantador primario y los reactores y decantadores secundarios, un espesador de fangos, un digestor anaeróbico y un sistema de deshidratación mecánico de fangos.
Está previsto, asimismo, la implantación de los sistemas necesarios de desodorización.
Nuevo colector de saneamiento
El proyecto incluía la construcción de un colector de 6.783 m de longitud, de los cuales 1.370 m corresponden a un túnel de 2.200 mm de diámetro.
Asimismo se realizarán tres hincas para cruzar la Avenida de la Estación, la calle Julián Besteiro y la N-II.
Control ambiental de la instalación
La Declaración de Impacto Ambiental consideró que el proyecto «Ampliación de la red de colectores del saneamiento y estación depuradora de aguas residuales de Guadalajara» es compatible con el medio ambiente, ya que previsiblemente no van a producirse impactos ambientales significativos, siempre que en la ejecución de las obras en él definidas y en la explotación de la Estación Depuradora de Aguas Residuales se observen las medidas protectoras, correctoras y compensatorias definidas en el estudio de impacto ambiental.
Se deberá elaborar un Programa de Vigilancia Ambiental, para su aprobación por la Dirección General de Calidad y Evaluación Ambiental del Ministerio de Medio Ambiente, que complementando al incluido en el Estudio de Impacto Ambiental, se redacte teniendo en consideración, para cada uno de los factores ambientales objeto de vigilancia, tales como el afluente y el efluente de la EDAR, el ecosistema asociado al río Henares antes y después del vertido de la EDAR, el aire, el paisaje, la flora y la fauna, así como para los impactos originados más representativos tales como la contaminación acústica y odorífera, contaminación de suelos por rotura de conducciones.
- Los indicadores utilizados y su definición.
- La metodología y medios propuestos para su obtención y análisis, incluyendo la frecuencia de los controles, inspecciones y ensayos que deben verificarse y su localización cuando proceda.
- Los objetivos ambientales, criterios de aceptación o umbrales admisibles que deben satisfacerse para cada uno de los indicadores, en términos absolutos o relativos y su justificación.
- Las funciones y responsabilidades que corresponden a cada una de las partes implicadas en cada una de las diferentes fases de materialización, posterior funcionamiento, mantenimiento y, en su caso, clausura, cese o desmantelamiento de la actividad.
- Las actuaciones a realizar cuando los indicadores no satisfagan los criterios de aceptación o umbrales admisibles.
El Programa de Vigilancia Ambiental deberá tener en consideración que la ejecución de las obras no pondrán peligro el éxito reproductivo de las especies nidificantes existentes en la zona.
También deberá incluir un documento de gestión de los lodos producido por la E.D.A.R. que tenga en consideración el Plan Nacional de Lodos de Depuradoras y, al menos, la siguiente legislación: Real Decreto 1310/1990, de 29 de octubre, por el que se regula la utilización de los lodos de las depuradoras en el sector agrario y la ley 10/1998, de Residuos.
El programa deberá detallar los contenidos, frecuencia en la presentación de informes y responsabilidades de su elaboración y aprobación. Esta información podrá sistematizarse mediante la elaboración de un diario ambiental.
Medidas protectoras y correctoras
El Estudio de Impacto Ambiental establece medidas protectoras y correctoras destinadas a reducir los efectos de las obras y de la explotación de la estación depuradora.
- Plantación de chopos (Populus alba), pinos (Pinus pinaster), fresnos, y rosales en el ajardinamiento de la E.D.A.R. y su acceso.
- Recuperación de las zonas afectadas por las obras para restituir la cubierta vegetal existente y evitar la erosión.
- Retirada y acopio separado de la tierra vegetal.
- Instalación de pantallas o barreras antirruido en las zonas consideradas como sensibles.
- Instalación de barreras de retención cerca de los cursos de agua afectados por las obras.
- Construcción de balsas de decantación para evitar el vertido directo al suelo o a los cauces.
- Riego de los tajos donde se produzcan movimientos de tierra y de los caminos con una intensidad de tráfico de pesados alta.
- Implantación de sistemas de desodorización.
La tierra vegetal se retirará y acopiará aparte del resto del material extraído en montones no más altos de 1,5 metros y se mantendrán ligeramente humedecidos y aireados.
Una vez finalizadas las obras, y durante la época adecuada, se realizará la recuperación de aquellos terrenos que hayan sido compactados o removidos por las obras, con objeto de restituir la cubierta vegetal existente y evitar la erosión, según las especificaciones expuestas en el Pliego de Prescripciones Técnicas Particulares.
Para prevenir el vertido directo al suelo o los cauces del agua procedente de la fabricación de hormigones y morteros, limpieza de maquinaria, etc., se dispondrán una serie de balsas de decantación debidamente dimensionadas.
Se dispondrán balsas de decantación en el arroyo Monjardín, en el barranco del Alamín y en la zona prevista para relleno de la ampliación urbana contemplada.
Depuración de aguas residuales en la provincia de Guadalajara
La depuración de aguas residuales constituye una parte esencial de la gestión del ciclo integral del agua en la provincia de Guadalajara.
Las actuaciones desarrolladas en distintos municipios combinan nuevas estaciones depuradoras de aguas residuales (EDAR), ampliaciones de capacidad y sistemas destinados a mejorar la calidad del agua vertida a los cauces.
| Municipio o actuación | Situación indicada |
|---|---|
| Brihuega | Nueva EDAR en construcción y prevista entre las instalaciones que entrarán en funcionamiento este año |
| Chiloeches | Nueva depuradora prevista entre las instalaciones que entrarán en funcionamiento este año |
| Tórtola de Henares | Nueva depuradora prevista entre las instalaciones que entrarán en funcionamiento este año |
| Uceda | Tres nuevas depuradoras previstas |
| Villanueva de la Torre | Inicio de la construcción de una nueva EDAR |
| Guadalajara | EDAR actual inaugurada el 14 de noviembre del año 2008 |
El Gobierno de Castilla-La Mancha está desarrollando el Plan de Depuración de Castilla-La Mancha para ayudar a los municipios que no cuentan con los recursos necesarios para depurar sus aguas y obtener una calidad de agua vertida a cauce conforme a la directiva europea en materia de agua residual.
Otras infraestructuras de depuración
En la provincia de Guadalajara se van a finalizar seis nuevas depuradoras que entrarán en funcionamiento este año como es el caso de Brihuega, Chiloeches, Tórtola de Henares y las tres previstas en Uceda.
Además, se iniciará la construcción de la Estación Depuradora de Aguas Residuales de Villanueva de la Torre.
EDAR de Brihuega
La nueva EDAR de Brihuega está diseñada además para contemplar el desarrollo futuro del municipio llegando a los 4.500 habitantes equivalentes y un caudal de tratamiento diario de 1.125 metros cúbicos.
| Característica | Dato |
|---|---|
| Inversión | 2,8 millones de euros |
| Capacidad futura | 4.500 habitantes equivalentes |
| Caudal de tratamiento diario | 1.125 metros cúbicos |
| Entidad financiadora | Infraestructuras del Agua de Castilla-La Mancha |
El sistema de depuración de Brihuega era de gestión municipal y presentaba una serie de problemas por lo que se incluyó el proyecto constructivo en el Plan de Depuración de Castilla-La Mancha, con la particularidad de incorporar un nuevo colector que recoge los tres vertidos de aguas residuales detectados en el núcleo urbano de Brihuega y los transportes hasta la ubicación de la EDAR.
EDAR de Villanueva de la Torre
La antigua depuradora, en funcionamiento desde 1999 y diseñada para una población de 3.500 habitantes, resulta hoy insuficiente para tratar el volumen de aguas residuales generado.
La nueva depuradora garantizará un tratamiento eficiente de las aguas residuales. Está diseñada para tratar los caudales generados por una población de 14.000 habitantes equivalentes y se dejará espacio para realizar en el futuro una ampliación de la instalación con una nueva línea de tratamiento para otros 7.000 habitantes, siendo la capacidad total futura de la EDAR de 21.000 habitantes equivalentes.
| Característica | Dato |
|---|---|
| Población atendida inicialmente | 14.000 habitantes equivalentes |
| Capacidad total futura | 21.000 habitantes equivalentes |
| Ampliación prevista | Nueva línea de tratamiento para otros 7.000 habitantes |
| Capacidad de tratamiento | 4.325 m³/día de agua residual |
El proyecto incluye la construcción de una planta de fangos activos en modalidad de aireación prolongada, con capacidad para tratar hasta 4.325 m³/día de agua residual.
La línea de agua está formada por la obra de llegada, pretratamiento, tanque de laminación y tratamiento biológico que permitirá la eliminación de nutrientes por vía biológica.
El tratamiento de los fangos consistirá en un espesamiento por gravedad, deshidratación mediante centrífuga y almacenamiento.
