Un sistema de depuración de piscina mantiene el agua en movimiento, retiene la suciedad y ayuda a conservar unas condiciones adecuadas para el baño. Para tener un agua limpia y cristalina es imprescindible disponer de un buen sistema de filtración.
La depuradora lleva a cabo la depuración física del agua, que deberá ser completada con la desinfección química, normalmente mediante pastillas de cloro o cloración salina.
Qué es y para qué sirve una depuradora de piscina
La depuradora de la piscina tiene como función hacer pasar diariamente el agua de la piscina por el filtro de arena y, de esta forma, evitar que el agua esté turbia y el baño sea sano y apetecible.
El agua con la que llenamos la piscina, aunque transparente y en muchos casos potable, no es pura: contiene minerales y materia orgánica. A diario entra en el vaso materia del exterior, como hojas arrastradas por el viento, insectos que quedan atrapados y residuos introducidos por los bañistas, que se degradan y sirven de alimento para algas y microorganismos.
En el agua también tendremos materia química introducida por las cremas de los bañistas. Tanto la materia orgánica y química como el polvo arrastrado por el viento y la lluvia enturbian el agua, formando un caldo de cultivo excelente para convertir nuestra piscina en un estanque.
En cualquier piscina caen hojas, insectos y escamas de nuestra piel. Llegados a este punto, la proliferación de estas algas unicelulares hace que perdamos el primer parámetro de calidad: la transparencia del agua.
Aunque no sea apetecible bañarse en agua turbia, podríamos en principio hacerlo sin riesgo para la salud. El problema es que esta turbidez favorece aún más que la eutrofización continúe. Para obtener la deseada calidad del agua con la depuración mecánica en exclusiva no sería suficiente.

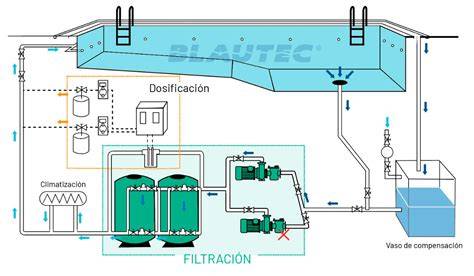

Cómo funciona el sistema de depuración
El agua entra en el vaso de la piscina a través de los skimmers y el sumidero o fondo. La bomba de filtración impulsa el agua hacia el filtro, el desagüe o la piscina según la posición de la válvula selectora.
En la depuración física intervienen, en primer lugar, los skimmers, quedando en el interior del canastillo las hojas y la suciedad de mayor tamaño. Para las hojas y residuos que caen al suelo está el canastillo del prefiltro de la bomba, donde quedan atrapados. Por último, el filtro, con arena o vidrio, retiene las partículas de menor tamaño.
El agua sucia de la piscina es succionada hasta la bomba y, si la válvula selectora está en modo filtración, entra en el filtro pasando a través del lecho filtrante. El lecho filtrante puede ser arena de sílex o vidrio, donde quedan atrapadas las partículas de suciedad, para devolver el agua limpia a la piscina.
La bomba y el filtro deben estar compensados. Es importante que la bomba que impulsa el agua hacia el filtro esté capacitada para mover la misma cantidad de agua por hora que el filtro.
Componentes principales de una depuradora
Bomba de filtración
La bomba es el corazón de la piscina. Cuando se pone en marcha, comienza la succión del agua del vaso por la tubería de la llave que se encuentre abierta: limpiafondos, skimmers o sumidero.
Es un elemento esencial para la filtración de la piscina. Por la bomba pasará el agua de la piscina para ser impulsada al circuito de depuración o, si es necesario, al desagüe.
La bomba tiene un prefiltro con un canastillo donde se van acumulando las hojas y los restos de mayor tamaño, de forma que solo pasan las partículas pequeñas hasta el filtro.
Si por los impulsores deja de salir agua o la toma del limpiafondos no absorbe, es el momento de limpiar el prefiltro de la bomba.
Filtro de la depuradora
El filtro es el medio principal de limpieza del agua de la piscina. Este elemento se escoge según el volumen y el tipo de piscina.
En el mercado existen diferentes tipos de medios filtrantes, con un mayor o menor grado de filtración y durabilidad. En Momentos Piscina disponemos de un amplio catálogo de tipos de filtros de piscina: laminados, inyectados y soplados.
El material más utilizado suele ser la arena de sílex, que con un uso correcto puede alcanzar 5 años de vida útil. Sin embargo, su calidad de filtración se queda corta, alcanzando en el mejor de los casos 30 μm, y se contamina con gran facilidad.
También se utilizan medios filtrantes de vidrio y filtros de cartucho. Active Clear Glass de AstralPool es un medio de filtración fabricado a partir de vidrio reciclado. Una baja concentración de metales pesados, un preciso control granulométrico y una cuidada selección del material hacen de este un producto seguro y de alto rendimiento.
Fibalon 3D es un medio filtrante para filtros de piscinas y spas desarrollado y fabricado en Alemania. Está compuesto por fibras de polímero de alta tecnología y sustituye la arena, el vidrio o los filtros de cartucho convencionales. Es extremadamente ligero: 1 bolsa de 350 g equivale a 25 kg de arena.
Un correcto dimensionamiento de los filtros es esencial en una piscina, pero es igualmente importante la elección del medio filtrante.
Válvula selectora de seis vías
La válvula de seis vías se encuentra adosada al filtro de arena y se encarga de dirigir el agua en diferentes sentidos según la función que se vaya a realizar.
La válvula selectora es uno de los elementos principales del equipo de filtración de la piscina. Su función es permitir la depuración del agua a través de distintas funciones.
Gracias a su maneta superior, permite seleccionar cómodamente la función precisa en cada momento: filtración, vaciado, cerrado, lavado, recirculación y enjuague.
También se denomina válvula multivía por su diseño interno, que le permite distribuir el agua entre las diferentes entradas y salidas. Está disponible en diferentes conexiones, como 1½" y 2", y en configuraciones de posición lateral o superior, según la depuradora donde vaya montada.
| Posición | Función |
|---|---|
| Filtración | Es la posición habitual. El agua pasa por el filtro de arena y vuelve a la piscina a través de las boquillas de impulsión. |
| Lavado | Es el primer paso para limpiar el filtro de arena. |
| Enjuague | Es el segundo paso para limpiar el filtro de arena. |
| Circulación | Mantiene el agua en movimiento sin pasar por el filtro y se utiliza para distribuir el producto químico. |
| Desagüe o vaciado | Se utiliza para vaciar el agua de la piscina. |
| Cerrado | Cierra el circuito de la depuradora y se utiliza para el mantenimiento de los componentes. |
La posición de circulación no se utiliza habitualmente. Nunca se debe encender la bomba estando la llave de seis vías en la posición «Cerrado».
Cuadro eléctrico
Dentro del cuadro eléctrico están el botón de encendido y apagado automático, que se utiliza al manipular la válvula de seis vías, limpiar el prefiltro de la bomba o realizar cualquier operación que requiera mantener la depuradora totalmente apagada.
El reloj programador determina las horas de depuración y los intervalos. Es recomendable ajustarlo teniendo en cuenta las tarifas con discriminación horaria para optimizar el consumo energético y reducir costes.
Dentro del cuadro también puede estar el encendido y apagado de las luces subacuáticas. El guardamotor corta la luz en caso de necesidad.
Llaves del circuito hidráulico
La llave de retorno o impulsión se encuentra en la línea de impulsión y sirve para separar el uso de la piscina de la zona de depuración. Esta llave solo se cerrará en caso de avería para evitar que el agua del vaso se venga a la depuradora.
La llave de llenado permite llenar la piscina con agua de la red.
Posiciones correctas durante el funcionamiento
Es imprescindible apagar el motor antes de manipular alguna de las llaves de la depuradora, sobre todo si la válvula está en posición de «Cerrado», al impedir la circulación del agua en cualquier dirección.
Es recomendable que las llaves de aspiración -skimmer, limpiafondos y fondo- no estén cerradas cuando la depuradora se encuentra encendida, puesto que la bomba de filtración aspiraría vacío en lugar de agua. Por este motivo, siempre se debe dejar alguna de estas tres llaves abierta.
Cuando la válvula está en posición de «Filtración» o «Recirculación», la llave de impulsión tiene que estar abierta para que el agua vuelva a la piscina.
Tiempo de filtración y dimensionamiento
En función del volumen del agua de la piscina y de la capacidad del filtro se determinan las horas diarias que debe funcionar la depuradora para que pase la totalidad del volumen del agua por el medio filtrante.
Las piscinas privadas tienen que pasar el total del volumen del agua en un máximo de 6 horas.
Realizar la filtración a una velocidad adecuada es fundamental para un proceso correcto.
Es un error instalar una bomba de mayor potencia con un filtro pequeño para disminuir el tiempo de depuración, pues solo se conseguirá que el agua pase más rápido por el medio filtrante, creando «caminos» por los que los residuos no quedan atrapados.
Para una buena filtración se necesita que la bomba y el filtro estén compensados.
Lavado y mantenimiento del filtro
Con el proceso de filtración, la arena o el vidrio se van saturando de suciedad y será necesario realizar un lavado para expulsar la suciedad al desagüe. El manómetro marca el momento de hacer el lavado de la arena del filtro.
En el lavado se hace pasar el agua a contracorriente a través del filtro, arrastrando las partículas retenidas durante la filtración para eliminarlas por el desagüe.
El lavado de los filtros es la operación más importante, ya que de nada sirve que los filtros sean muy efectivos si luego no se pueden limpiar.
Problemas de una limpieza inadecuada
Si este proceso se realiza de manera incorrecta o insuficiente, se puede producir la colmatación de ciertas zonas dentro del filtro y la formación de canales preferentes, provocando que el sistema de filtración no trabaje en óptimas condiciones.
La limpieza periódica del prefiltro de la bomba también es necesaria. Si se acumulan hojas y residuos, pueden reducirse el caudal de impulsión y la capacidad de aspiración del limpiafondos.
Depuración física y desinfección química
La depuración física es clave para que no haya patógenos, pero debe completarse con un sistema de desinfección química.
La depuración química no tiene una única forma de hacerse. El método tradicionalmente más utilizado es añadir cloro directamente a la piscina, ya sea en pastillas o en formato líquido.
Para mantener la desinfección del agua, la mayoría de las piscinas tienen disparado el consumo de productos químicos y, para evitar concentraciones excesivas de productos no deseados, necesitan renovar agua continuamente.
Las cloraminas y los trialometanos son precisamente el resultado de añadir un exceso de desinfectantes.
Dosificación automática de cloro
Si no se desea añadir el producto manualmente, se puede utilizar un sistema de dosificación de cloro. Una bomba dosifica automáticamente el cloro a la piscina en función de la necesidad existente.
Cloración salina
Un clorador salino es un aparato que transforma la sal en cloro mediante un procedimiento natural llamado electrólisis.
Ionización de cobre y plata
Los iones de cobre y plata aportados en pequeñas cantidades destruyen los microorganismos presentes en el agua, incluso los protozoos resistentes al cloro. Mediante un electrodo se introducen cobre y plata en la piscina.
Tanto el cobre como la plata son metales pesados, y esto genera una serie de efectos perjudiciales en la cadena trófica y en las personas.
El uso de ionización de cobre y plata supone un gran ahorro de cloro, pero no lo elimina por completo.
Tratamiento ultravioleta
El filtro ultravioleta funciona haciendo pasar toda el agua de la piscina a través del equipo. Los rayos ultravioletas destruyen los seres vivos que pasan por ahí, tanto las algas como las bacterias, ayudando a mantener el agua clara.
Sin embargo, los filtros ultravioleta no sirven por sí mismos para la depuración completa de una piscina. Al igual que tampoco lo son las piscinas de ionización de plata.
Con estos sistemas se evita que crezcan bacterias en la materia orgánica, pero esa materia orgánica no desaparece: la cantidad de nitrógeno, fósforo, potasio y nutrientes que hay en el agua sigue estando ahí.
Tipos de sistemas de filtración
Filtros de arena
Los filtros de arena son una solución habitual para la depuración del agua de piscinas residenciales. Existen modelos fabricados en resina de poliéster reforzada con fibra de vidrio, polietileno soplado de alta densidad, materiales plásticos de una sola pieza y poliéster laminado.
Los filtros pueden incorporar manómetro, purga de aire, tapón inferior de drenaje de agua, purgas manuales de agua y aire, base de estabilidad y diferentes tipos de tapa.
Los filtros de arena están disponibles con válvula selectora lateral o superior, con válvula de bayoneta o con válvula de tornillos.
Filtros de cartucho
Las depuradoras de cartucho forman parte de los equipos de filtración completa y son una opción para piscinas desmontables, hinchables, de acero y otras instalaciones domésticas.
Filtros de diatomeas
Los filtros de diatomeas forman parte de las soluciones disponibles para la filtración de piscinas y se caracterizan por utilizar un medio filtrante específico de alta capacidad de retención.
Equipos monobloc
Los equipos de filtración monobloc integran el filtro y la bomba en un sistema compacto. Permiten depurar el agua y mantenerla limpia durante todo el año.
Este tipo de filtro es muy utilizado en piscinas desmontables, hinchables y de acero. Su sistema en bloque resulta útil por su reducido tamaño sin renunciar a un filtrado eficaz.
Los equipos de filtración completa permiten mantener la calidad del agua de una piscina desmontable o enterrada a niveles altos y optimizar su funcionamiento.
Se puede elegir entre depuradores de arena, depuradoras de cartucho, combinaciones de filtro de arena y clorador y kits de filtración.
Casetas y compactos
Las casetas y compactos permiten obtener el máximo rendimiento en el mínimo espacio al albergar todos los componentes del sistema de filtración de la piscina: bomba, filtro, válvula multivía y llaves de paso.
Ya sean completamente enterrados, semienterrados o elevados, los locales técnicos preinstalados permiten ahorrar costes y tiempo de instalación.
También existen casetas para depuradora vacías y casetas con montaje interior equipadas con filtro, bomba y válvula selectora.
Cómo elegir el sistema adecuado
El filtro se escoge según el volumen y el tipo de piscina. Es importante tener en cuenta que la bomba que impulsa el agua hacia el filtro debe estar capacitada para mover la misma cantidad de agua por hora que el filtro.
Por eso es importante elegir una bomba acorde con el filtro y viceversa.
Para piscinas enterradas, desmontables o residenciales existen filtros, bombas y equipos compactos de distintas capacidades. Las soluciones disponibles incluyen filtros laminados, inyectados y soplados, bombas de alto rendimiento, baja sonoridad y alta eficiencia y equipos completos de filtración.
Las válvulas selectoras están disponibles en distintas conexiones y configuraciones. Si no se está seguro de qué selectora necesita el filtro, es necesario determinar el modelo exacto y comprobar la compatibilidad de la conexión, el número de vías y la posición de montaje.
Las válvulas selectoras para filtros AstralPool y Hayward pueden encontrarse en versiones laterales de 1½" y 2", con enlaces al filtro incluidos en determinados modelos.
Ejemplos de equipos y componentes
| Componente o equipo | Características indicadas |
|---|---|
| Filtro Ice AstralPool | Filtro de arena con cuerpo fabricado en resina de poliéster reforzado con fibra de vidrio, acabado exterior en gelcoat azul, manómetro, purga de aire y tapón inferior de drenaje. |
| Filtro Skypool AstralPool | Filtro de arena de material plástico de una sola pieza, con manómetro, válvula selectora lateral de 6 vías y base de estabilidad. |
| Filtro Cantabric Lateral AstralPool | Filtro de arena con salida lateral, manómetro, purgas manuales de agua y aire, presión máxima de trabajo de 2,5 kg/cm² y velocidad máxima de filtración de 50 m³/h/m². |
| Filtro Millennium Lateral AstralPool | Filtro de arena de material plástico de una sola pieza, con apertura mediante sistema de zuncho, manómetro y purgas manuales integradas. |
| Filtro Aster Lateral AstralPool | Filtro laminado en poliéster y fibra de vidrio, con pie de polipropileno, tapa sin tornillos, manómetro y tapón para vaciado del agua. |
| Filtro Berlín AstralPool | Filtro disponible en diámetros de 500 a 900 mm, con acabado bobinado y protección antipolvo mediante un “flash” de barniz. |
| Filtro Vesubio AstralPool | Filtro de arena laminado de gama alta, fabricado con proyección simultánea de resina y fibra de vidrio, para piscinas desde 60 hasta 250 m³. |
| Filtro Rapidpool Lateral AstralPool | Filtro laminado de alto rendimiento fabricado en poliéster reforzado con fibra de vidrio y con mayor lecho filtrante. |
| Filtro Hayward Powerline Lateral | Filtro de arena de polietileno soplado de alta densidad, con base inyectada, cuba anticorrosión y sistema de crepinas escamoteables. |
| Bomba Aquasphere SSP | Bomba autoaspirante con prefiltro integrado de 1,6 litros y motores monofásicos de 0,75 CV, 1 CV o 1,5 CV. |
| Bomba BWT Infinity | Bomba autoaspirante de altas prestaciones, funcionamiento silencioso, motor IE3 asíncrono y protección IP-55, disponible desde 0,33 CV hasta 3 CV. |
| Bomba Silen S ESPA | Bomba centrífuga monocelular con prefiltro incorporado para la recirculación y filtración de agua en piscinas pequeñas y medianas. |
| Bomba Sena AstralPool | Bomba autoaspirante con prefiltro de 2 litros, tapa transparente y motores disponibles desde 1/3 CV hasta 1,25 CV. |
| Hydrospin Compact AstralPool | Prefiltro hidrociclónico instalado entre la bomba y el filtro, capaz de ahorrar un 50% de agua en el lavado del filtro. |
| Armario de maniobra AstralPool | Protección para una bomba y control de iluminación, con magnetotérmico, contactor, reloj programador de 24 horas e interruptor auto/0/manual. |
Marcas y soluciones disponibles
Existe una oferta amplia de depuradoras, filtros, bombas y equipos compactos de marcas como AstralPool, Hayward, ESPA, Gre, Intex, Pentair y otras marcas líderes en filtración de piscinas.
Las bombas de piscina están disponibles con alto rendimiento, baja sonoridad y alta eficiencia.
Los filtros pueden adquirirse de forma independiente o integrados en packs de filtración que incluyen filtro de arena, válvula selectora de seis vías, enlaces al filtro y bomba monofásica.
También hay cuadros eléctricos y armarios de maniobra para todo tipo de piscinas y bombas.
Cómo funciona una depuradora de piscina (Parte 2)
Recomendaciones de uso seguro
- Apagar el motor antes de manipular las llaves de la depuradora.
- No encender nunca la bomba con la válvula selectora en posición de «Cerrado».
- Mantener abierta alguna llave de aspiración cuando la depuradora esté encendida.
- Mantener abierta la llave de impulsión durante las funciones de «Filtración» y «Recirculación».
- Limpiar el prefiltro de la bomba cuando disminuya el caudal de los impulsores o la aspiración del limpiafondos.
- Realizar el lavado del filtro cuando lo indique el manómetro y completar correctamente el proceso con el enjuague.
- Comprobar que la bomba y el filtro estén correctamente dimensionados y compensados.
- Completar la depuración física con un sistema adecuado de desinfección química.
