Termigo aire fresco natural se basa en la climatización evaporativa, un sistema que enfría el aire mediante agua y proporciona una renovación constante de aire exterior fresco y filtrado. Esta solución está especialmente indicada para grandes superficies, naves industriales, zonas de trabajo y espacios al aire libre donde el aire acondicionado convencional puede resultar costoso o poco eficiente.
El funcionamiento del sistema Biocool es sencillo: el bioclimatizador evaporativo Biocool, utilizado, entre otros ámbitos, en la climatización de naves industriales, recoge aire caliente del exterior y lo humedece al pasar por unos filtros empapados en agua, consiguiendo enfriar el aire que impulsa fresco al interior del recinto con hasta 18ºC menos de temperatura que la del exterior. Se logra, de este modo, proyectar un caudal constante de aire natural, fresco y filtrado, que se introduce limpio en el recinto proyectado para la climatización industrial, evacuando al mismo tiempo los olores, gérmenes y polvo en suspensión al exterior por los accesos abiertos (puertas y/o ventanas), favoreciendo la renovación constante del aire que no recircula y generando, así, un ambiente saludable.
Qué es la climatización natural evaporativa
El enfriamiento evaporativo es un principio natural que ocurre siempre que el aire cálido entra en contacto con el agua. En la evaporación natural se absorbe el calor del aire al contacto con el agua y enfría el aire caliente en varios grados.
En Termigo aprendemos de la naturaleza: La brisa del mar, la radiación del sol y la protección orográfica frente a los vientos, son elementos de inspiración que permiten recrear nuestras soluciones sencillas y eficaces. En Termigo contamos con 10 años de experiencia climatizando zonas de gran volumen y espacios al aire libre. Nuestro objetivo es ofrecer la oferta profesional más amplia de soluciones creativas al confort.
La climatización evaporativa esta especialmente indicada para enfriar grandes superficies, debido principalmente a su mínimo consumo energético, ya que con los sistemas tradicionales resultaría prácticamente insostenible. La climatización natural o bioclimatización es una alternativa perfecta para tratar este tipo de espacios. Se trata de refrescar como la Brisa de Mar mediante el principio de climatización evaporativa (adiabática).
Cómo funciona Termigo aire fresco natural

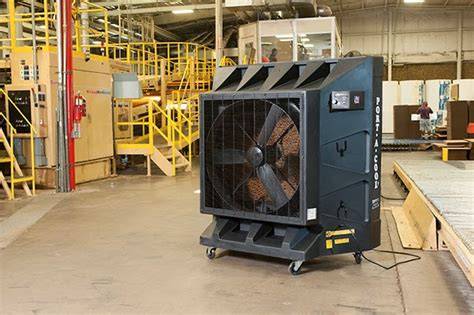

El climatizador toma aire caliente del exterior y lo hace pasar por filtros empapados de agua. Durante la evaporación, el agua absorbe parte del calor del aire, que se enfría antes de ser impulsado al interior.
El aire que impulsa dentro del recinto es fresco, filtrado y natural, no utiliza gases refrigerantes sino que lo hace pasar por un filtro empapado de agua. El sistema proporciona una renovación del 100% de aire exterior filtrado y fresco, en lugar de recircular continuamente el aire interior.
Permite mantener los accesos abiertos desplazando polvo y olores gracias a la renovación constante de aire. Todo ello sin necesidad de cerrar puertas ni ventanas.
Principales prestaciones del sistema
| Prestación | Resultado indicado |
|---|---|
| Reducción de temperatura | Entre 5ºC y 18ºC según condiciones exteriores |
| Consumo energético | Hasta un 80% menos que un aire acondicionado |
| Calidad del aire | Renovación 100% de aire exterior filtrado y fresco |
| Accesos | Sin necesidad de cerrar puertas ni ventanas |
| Climatización | Permite climatización de zonas puntuales |
| Contaminantes | Desplaza polvo, humos y olores |
| Electricidad estática | Reduce electricidad estática |
Los climatizadores evaporativos Biocool ofrecen una gran cantidad de beneficios al sector. Además de reducir la temperatura entre 7ºC y 20ºC según condiciones exteriores, consumen un 80% menos que un aire acondicionado.
Consiguen así una renovación del 100% de aire exterior filtrado y fresco y mejoran la calidad del aire desplazando polvo, humos y olores. Biocool permite climatizar zonas puntuales.
El consumo de energía de los climatizadores evaporativos Biocool es mínimo, supone un ahorro de hasta un 80% frente a un sistema convencional. Mantienen un nivel adecuado de humedad y temperatura beneficioso para el confort y la salud de las personas.
Incrementa la productividad y reduce la accidentalidad laboral.
Ventajas frente al aire acondicionado convencional
Los climatizadores evaporativos Biocool son altamente competitiva tanto en costes de capital y adquisición, como en costes de explotación y mantenimiento, especialmente si se compara con la equivalente instalación de aire acondicionado por compresor.
De este modo, los costes operativos de los evaporativos son similares a los de un ventilador. Su coste de instalación es bajo, ya que sólo precisa de una toma de agua y una fuente de energía eléctrica sin ninguna canalización complementaria.
Su mantenimiento es muy económico y al incorporar pocas piezas de trabajo se reducen las probabilidades de producción de fallos. Destaca también la sencillez en el mantenimiento de los filtros y los distribuidores de agua.
La climatización de grandes espacios requiere mucha inversión y elevados costes eléctricos de funcionamiento. Un 20% de espacio utilizado puede llegar a suponer un 80% del coste de climatización.
En muchas ocasiones sólo se trabaja en una parte de las naves industriales, por lo que no es necesario refrigerar todo el volumen. Por tanto, si no se implementa la “climatización zonal” se calcula que un 20% de la zona utilizada puede llegar a suponer un 80% del coste de climatización.
Todo un derroche, teniendo en cuenta que los sistemas de refrigeración de grandes espacios requieren mucha inversión tanto de instalación como por los elevados costes eléctricos de funcionamiento.
Climatización zonal para grandes superficies
Biocool permite climatizar zonas puntuales. Esta posibilidad permite concentrar el aporte de aire fresco en las áreas donde se encuentran las personas, la maquinaria o los procesos que generan más calor.
La climatización natural o bioclimatización ofrece aire de calidad sin recircularlo, no reseca el aire y evita malos olores, mantiene una ventilación constante, permite una instalación rápida y sencilla y requiere muy bajo mantenimiento.
- Rebaja la temperatura entre 5-12ºC.
- Ofrece Aire de calidad sin recircularlo.
- No reseca el aire y evita malos olores.
- Ventilación constante.
- Rápida y sencilla instalación.
- Muy bajo mantenimiento.
Calidad del aire en naves industriales
Habitualmente en las grandes naves industriales, el aire que se respira se encuentra viciado de polvo, humo y malos olores. Como sistema de ventilación se opta simplemente por extraer el aire caliente de las zonas altas con ventiladores industriales de extracción, por lo que en estos casos, el aire que se impulsa al interior de la nave sigue estando caliente y sin filtrar, con ello no se consigue bajar la temperatura por lo que esa renovación del aire no resulta efectiva.
El sistema Biocool introduce aire exterior fresco y filtrado y expulsa el aire interior por los accesos abiertos. De esta manera, los olores, gérmenes y partículas en suspensión no se recirculan continuamente dentro del recinto.
En el sector del metal, el consumo de energía es muy elevado, ya que son grandes espacios que cuentan con importantes instalaciones de maquinaria, iluminación y climatización. Es común encontrarse con problemas de calor derivados tanto de la climatología de la zona como del propio proceso productivo, aportando reducciones de temperatura en las zonas de trabajo cumpliendo con la normativa de Prevención de Riesgos Laborales que establece el RD 486/1997 así como solucionando problemas de malos olores, acumulación de calor, etc. sin necesidad de cerrar puertas ni ventanas y asegurando la calidad del aire.
Aplicaciones industriales
Logística alimentaria
Las empresas de logística alimentaria son ideales para aplicar este sistema, puesto que se consigue evitar las elevadas temperaturas que pueden afectar a la calidad de los productos, pudiendo mantener manteniendo en todo momento los accesos abiertos para la carga y descarga de mercancía.
Industria farmacéutica
Las farmacéuticas también consiguen un beneficio significativo, cumpliendo estrictamente la legislación vigente mediante un sistema de refrigeración que aporta un ambiente frío, con un coste energético hasta diez veces inferior al aire acondicionado.
Cerámica y lavanderías
En las industrias de la cerámica y las lavanderías, cada vez es más frecuente la implantación de climatizadores evaporativos, ya que el rendimiento de este sistema es máximo con temperaturas extremas, en este sentido el calor se acrecienta por los citados procesos productivos.
Cartonaje
Al igual que en las empresas de cartonaje, en donde se consigue eliminar el calor y mantener una humedad constante que beneficia en mucho el material tratado.
Film plástico
En el caso de las empresas de film plástico (bolsas) se logra suprimir la electricidad estática.
Cuartos técnicos
Los cuartos técnicos repletos de máquinas que disipan calor, pierden rendimiento por las elevadas temperaturas, con el inconveniente de que las salas climatizadas tienen un elevado consumo energético y el rendimiento de la climatización es menor en los días de más calor, al contrario que con la bioclimatización.
Industria metalúrgica
En el sector del metal, el consumo de energía es muy elevado, ya que son grandes espacios que cuentan con importantes instalaciones de maquinaria, iluminación y climatización.
La climatización evaporativa aporta reducciones de temperatura en las zonas de trabajo, ayuda a solucionar problemas de malos olores y acumulación de calor, y permite trabajar sin necesidad de cerrar puertas ni ventanas.
Rendimiento, sostenibilidad y ahorro energético
Biocool ofrece una solución sostenible ya que su consumo de energía es mínimo y además es especialmente recomendable para sectores productivos concretos.
Todas las ventajas de eficiencia energética que caracterizan los sistemas de bioclimatización redundan en un ahorro económico significativo en la cuenta de resultados de las empresas usuarias del sistema.
Aunque no existen estudios en España en relación al ahorro energético global que podría producir la utilización masiva de la climatización evaporativa, sí existen datos de su aplicación en Estados Unidos, donde se utiliza desde hace más de 50 años de forma masiva y a la que denominan “Cooling”.
Sólo en la zona Sur de EEUU se han identificado 4 millones de evaporativos instalados en residenciales, que han supuesto un ahorro aproximado de 11,8 millones de barriles de petróleo anualmente y 3 billones de Kg. de emisión de dióxido de carbono, comparándolo con el equivalente al sistema de aire por compresión.
Resultados reales de una instalación
A continuación, analizamos brevemente los resultados obtenidos para una nave de forja y mecanizado de 600 m2 en la provincia de Vizcaya. El cliente deseaba temperaturas por debajo de 27ºC y una humedad relativa máxima generalmente por debajo de 75%.
| Parámetro | Resultado |
|---|---|
| Superficie | 600 m2 |
| Temperatura objetivo | Por debajo de 27ºC |
| Humedad relativa máxima | Generalmente por debajo de 75% |
| Ahorro anual frente al aire acondicionado | 3.092 €/año |
| Ahorro energético | 75-85% |
| Reducción de emisiones de CO2 | 75-85% |
Con el estudio e instalación de las unidades Biocool se consiguieron las condiciones especificadas y un ahorro de 3.092 €/año frente a un aire acondicionado tradicional, alternativa que se estudió al inicio del proyecto pero que fue descartada dado los ahorros y retornos de la inversión que se obtiene con los climatizadores Biocool.
La conclusión es que con los equipos Biocool se obtuvo un ahorro energético en un orden del 75-85% y una reducción de emisiones de CO2 entre el 75-85%.
Ejemplo de aplicación en una nave industrial
Obra emblemática Biocool primavera 2015: Nave industrial de 10.000 m2 en Madrid con 40 máquinas Bio30 modbus instaladas
Control remoto y gestión de los equipos
La experiencia de mas de 25 años en el sector de la climatización evaporativa ha permitido, además de desarrollar equipos de calidad, lanzar al mercado el control Smart City Cooler, que permite programar, manejar y conocer el estado de los equipos en todo momento desde cualquier dispositivo tanto interno como externo.
La versatilidad que este sistema ofrece, permite controlar las unidades en todo momento, además de parametrizarlas e integrarlas en sistemas de gestión.
Pre-enfriamiento y otras aplicaciones técnicas
Pre-enfriamiento de aire acondicionado
El aire acondicionado puede llegar a representar hasta el 70% del coste eléctrico de un edificio comercial en verano, además, cuando las temperaturas exteriores son extremas las unidades climatizadoras trabajan forzadas exigiendo un mayor mantenimiento y se pueden bloquear (salto por alta).
- Mejor rendimiento de la Enfriadora o Condensador (Mayor COP).
- Mayor duración de la maquinaria por estar menos forzada.
- Menor consumo (hasta un 30%menos).
- Menor mantenimiento por trabajar menos forzada.
- Mayor Confort en locales con AA infra-dimensionadas.
- Rápido retorno de la inversión.
- Fácil montaje.
Aire de renovación
El Reglamento de Instalaciones Térmicas en los Edificios (RITE) exige un caudal mínimo de renovación del aire interior para mantener unos parámetros óptimos de calidad del aire.
Pre-enfriando el aire de renovación de los sistemas de acondicionamiento de aire conseguimos un importante ahorro energético, ya que las unidades enfriadoras trabajan menos (se reduce la potencia frigorífica necesaria para acondicionar la cantidad de aire que se necesita introducir en la instalación).
Con el pre-enfriamiento de aire de renovación evitamos altas cargas térmicas ligadas a las necesidades de ventilación.
Data centers
Data CentersFree-cooling evaporativo, hasta un 90% de ahorro energético
Habitualmente hay un incremento de 10ºC al atravesar el servidor. Todo lo que se pretende es proporcionar la adecuada calidad de aire a la adecuadatemperatura conforme ASHRAE 9.9 / 2011.
- Condiciones donde los servidores y los equipos electrónicos trabajen de forma estable y segura.
- Mínima inversión, mínimo consumo energético y mínimo coste de mantenimiento para enfriar la infraestructura.
- Menor impacto medioambiental posible.
- Nivel adecuado de recursos y medios.
- Simplicidad en el funcionamiento y mantenimiento.
Aplicaciones en espacios al aire libre
Bioclimatizadores portátiles
Los evaporativos portátiles permiten refrescar grandes espacios al aire libre, impulsando el aire fresco a varios metros de distancia emulando la brisa del mar. Aplicando la más avanzada tecnología consiguen refrescar espacios abiertos donde los otros sistemas no pueden.
- Reducen la temperatura del aire a varios metros.
- Mejoran el confort de los asistentes.
- Ventaja competitiva frente a otros espacios.
- Bajo consumo.
Con nuestros enfriadores portátiles podrás simular la brisa de mar en su terraza, consiguiendo el máximo confort con la mayor eficiencia energética. Reduce la temperatura hasta 12ºC con el mismo consumo de un ventilador.
Pulverización de agua
La opción de la línea de +Foog tiene una fácil integración en el entorno, es una buena alternativa gracias a la reducción de hasta 11º la temperatura del aire de un modo totalmente natural.
- Reducción de la temperatura de forma natural.
- Limpia el aire de impurezas.
- Refresca sin mojar.
- Incrementa el confort de las personas creando zonas climatizadas al aire libre.
- Mínimo consumo, máxima eficacia.
Con los sistemas de pulverización de agua podrás garantizar el confort de tus clientes diferenciando y rentabilizando las instalaciones incluso durante las horas más calurosas del día. Reduce la temperatura ambiente hasta en 11ºc de un modo totalmente natural.
Marquesinas y zonas urbanas
La creación de zonas con sombras es el primer paso para protegernos del calor y la radiación solar, que además combinada con sistemas de climatización hacen una solución perfecta para los días calurosos.
Creemos que no es solo importante crear zonas, sino que estas zonas sean espacios cuidadosamente diseñados y con materiales de gran resistencia para ofrecer la mejor experiencia posible para el usuario.
Sectores de aplicación
De las ventajas que ofrece Biocool se puede beneficiar cualquier sector industrial y algunos muy especialmente debido a las características concretas del producto o servicio del que son objeto.
- Hosteleria; Elementos de mobiliario urbano climatizado, efectos de nieblas en paisajismo, climatización natural de locales y confort en terrazas.
- Eventos; Alquiler de aire fresco en verano, vinculamos su marca al bienestar, confort térmico en zonas deportivas y alquiler de calefactores.
- Residencial; Calefacción radiante eléctrica, bioclimatización de unifamiliares, confort en su terraza y paisajismo en jardines y piscinas.
- Industria; Soluciones al calor y al estrés térmico, supresión de polvo y olores, soluciones al frío creando zonas de calor puntual y humedificación de procesos y naves.
Estudios y proyectos personalizados
En Termigo realizan el estudio de las necesidades de forma personalizada y plantean el proyecto adaptado a las necesidades especificas de cada caso. Su equipo de ingeniería está disponible para la elaboración de los estudios de sus clientes, ofreciendo un trato profesional y ágil para resolver sus problemas del mejor modo.
Este sistema de climatización de Termigo ha aportado soluciones a una gran cantidad de empresas con problemas de calor, con un sencillo funcionamiento pero con equipos tecnológicamente punteros en el mercado.
Enfriamiento evaporativo directo: Cómo funciona
