Un tubo filtrante de acero inoxidable 316L de 600 mm es un filtro cilíndrico cuya aleación de bajo carbono, medio filtrante, soporte, unión, costura y herrajes de los extremos deben especificarse claramente en el plano o en la ficha técnica.
La denominación «tubo 316L, 10 micrones» es incompleta, porque el grado del acero no define por sí solo la calidad de la unión ni las tolerancias finales. Para seleccionar correctamente el tubo filtrante deben definirse la longitud de 600 mm, el diámetro exterior, el espesor, la precisión de filtración, el tipo de medio, las conexiones y las condiciones de servicio.
Qué es un tubo filtrante 316L de 600 mm

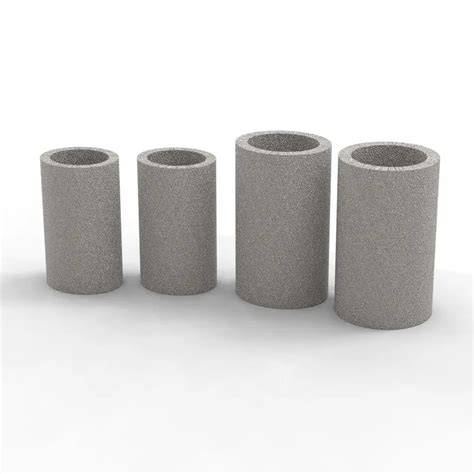

Un tubo filtrante de acero inoxidable 316L es un filtro cilíndrico fabricado a partir de polvo metálico sinterizado 316L o de malla de alambre de acero inoxidable multicapa sinterizada a altas temperaturas.
La capa filtrante puede ser una malla tejida cuadrada, una malla Dutch, un medio sinterizado u otra estructura definida en el plano. Una capa perforada o expandida puede funcionar como soporte, pero no necesariamente constituye la clasificación filtrante final.
Los tubos filtrantes de acero inoxidable de grado de poro nanométrico tienen un rendimiento excelente, con paredes internas y externas lisas y planas, poros uniformes y alta resistencia. La tolerancia dimensional de la mayoría de los modelos se controla dentro de ±0,05 mm.
Material: acero inoxidable AISI 316L
El acero inoxidable 316L es una aleación de bajo contenido de carbono adecuada para conjuntos filtrantes soldados y para aplicaciones en las que se requiere una elevada resistencia a la corrosión.
Los tubos de acero inoxidable 316L son altamente resistentes al óxido, son mucho más fuertes y pueden superar las bridas de acero al carbono y proporcionar mucha más resistencia a la corrosión que las bridas de aluminio o acero.
El tubo soldado fabricado en acero inoxidable austenítico A-316L (1.4404) dispone de un límite elástico longitudinal de 240N/mm² y transversal de 270N/mm². Sostiene una resistencia a la tracción de 530-680N/mm² y un alargamiento del 40%.
Los tubos de acero inoxidable UNS S31603 también tienen excelentes propiedades de formación y soldadura. El tubo ASTM A312 TP316L es el uso más común de bridas en las industrias.
Normas y designaciones relacionadas
- AISI 316L: designación habitual del acero inoxidable austenítico de bajo carbono.
- 1.4404: designación del acero inoxidable austenítico 316L.
- UNS S31603: designación del material 316L.
- ASTM A312 TP316L: especificación utilizada para tubos de acero inoxidable 316L.
Somos uno de los fabricantes recomendados de tubos de acero inoxidable 316L en España.
Construcción del medio filtrante
Polvo metálico sinterizado
Los tubos filtrantes de acero inoxidable HENGKO se fabrican sinterizando material en polvo 316L o malla de alambre de acero inoxidable multicapa a altas temperaturas.
La fabricación de filtros sinterizados de polvo utiliza acero inoxidable 304, 316, 316L, 321, Inconel, Monel y otras aleaciones de níquel.
Los filtros vela y tubos porosos AmesPore® son filtros cilíndricos de pequeño espesor de pared y gran longitud, es decir, con una elevada relación longitud-diámetro.
El material de estos filtros es el acero inoxidable AISI 316L. Se fabrican mediante compactación isostática de polvo en un molde flexible con la forma del negativo de la pieza, y posterior sinterización.
Malla de alambre multicapa
La capa filtrante también puede estar formada por malla de alambre de acero inoxidable multicapa. La elección entre malla tejida cuadrada, malla Dutch y medio sinterizado depende de la precisión requerida, el caudal, la resistencia mecánica y el fluido que se desea filtrar.
El soporte puede ser perforado o expandido para aportar estabilidad al conjunto, pero su presencia no determina necesariamente la precisión de filtración final.
Precisión de filtración
Los tubos filtrantes de polvo metálico sinterizado están disponibles con grados de filtración de 2, 5, 7, 10, 15, 20, 30, 40, 50, 60, 70 y 90 micrones.
El rango de precisión de filtración de líquidos es 0.45um-5um, y el rango de precisión de filtración de gas es 0.01um-20um, que puede cumplir con los requisitos de precisión de diferentes industrias y requisitos de filtración.
También se ofrecen filtros sinterizados de polvo con precisiones de 0,2, 0,5, 1, 2, 3, 5 y 10 micrones.
| Aplicación | Rango de precisión de filtración |
|---|---|
| Filtración de líquidos | 0.45um-5um |
| Filtración de gases | 0.01um-20um |
| Modelos de tubos filtrantes | 2, 5, 7, 10, 15, 20, 30, 40, 50, 60, 70 y 90 micrones |
La clasificación de micrones debe asociarse siempre con el tipo de medio filtrante y con el método de medición empleado. Por eso, la indicación de 10 micrones no es suficiente para definir el producto completo.
Dimensiones disponibles y configuración de 600 mm
La longitud de 600 mm se encuentra entre las dimensiones personalizables de los tubos filtrantes sinterizados. Generalmente están disponibles en tamaños como 5 pulgadas (125mm), 10 pulgadas (250mm), 12 pulgadas (300mm), 20 pulgadas (500mm), 30 pulgadas (750mm), 40 pulgadas (1000mm), etc. También se admite la personalización.
El diámetro debe definirse de acuerdo con el caudal, el espacio de instalación, la resistencia mecánica y la superficie filtrante necesaria. Las especificaciones de diámetro comunes incluyen ¢ 20, ¢ 30, ¢ 35, ¢ 40, ¢ 50, ¢ 60, ¢ 70, ¢ 80, ¢ 135, etc. La personalización no estándar también se puede llevar a cabo de acuerdo con los requisitos del cliente.
Los diámetros exteriores disponibles incluyen OD10mm, 20mm, 30mm, 40mm, 50mm, 60mm, 70mm y 80mm; otro tamaño se puede personalizar.
| Parámetro | Valores o posibilidades |
|---|---|
| Longitud solicitada | 600 mm |
| Longitudes habituales | 125mm, 250mm, 300mm, 500mm, 750mm, 1000mm |
| Diámetros comunes | ¢ 20, ¢ 30, ¢ 35, ¢ 40, ¢ 50, ¢ 60, ¢ 70, ¢ 80, ¢ 135 |
| Diámetros exteriores indicados | OD10mm, 20mm, 30mm, 40mm, 50mm, 60mm, 70mm y 80mm |
| Espesor | 0,6mm-10mm |
Dibujar y completar expansión según el tamaño y tamaño requeridos.
Interfaces y conexiones
Las formas de interfaz incluyen interfaz M20, interfaz M30, interfaz 222, interfaz 226, puerto plano doble y brida, lo que facilita la conexión y la instalación con varios dispositivos de filtrado.
Las conexiones deben especificarse junto con el diámetro, la longitud, el espesor y la precisión de filtración. Una misma longitud de 600 mm puede fabricarse con diferentes extremos y configuraciones de montaje.
- Interfaz M20.
- Interfaz M30.
- Interfaz 222.
- Interfaz 226.
- Puerto plano doble.
- Brida.
Las bridas de acero inoxidable 316L pueden mantenerse en formas deslizantes, ciegas, roscadas y de cuello de soldadura. El tubo SS WERKSTOFF NR. 1.4435 con clasificación 150LB y 300LB se mantiene en formas deslizantes, ciegas, roscadas y de cuello de soldadura.
Parámetros técnicos del filtro poroso sinterizado
| Parámetro | Valores indicados |
|---|---|
| Material | Acero inoxidable 304, 316, 316L, 321, Inconel, Monel y otra aleación de níquel |
| Espesor | 0,6mm-10mm |
| Precisión de filtración | 0.2-50um |
| Porosidad | Generalmente alrededor del 30% -50% |
| Diámetros comunes | ¢ 20, ¢ 30, ¢ 35, ¢ 40, ¢ 50, ¢ 60, ¢ 70, ¢ 80, ¢ 135 |
| Longitud de fabricación | 5 pulgadas (125mm), 10 pulgadas (250mm), 12 pulgadas (300mm), 20 pulgadas (500mm), 30 pulgadas (750mm), 40 pulgadas (1000mm) |
Permeabilidad, resistencia y comportamiento del filtro
La estructura sinterizada de los filtros de polvo es uniforme, con un gran número de poros abiertos distribuidos. La porosidad es generalmente alrededor del 30% -50%, lo que puede garantizar un buen efecto de filtración y permeabilidad del fluido, interceptando efectivamente las impurezas.
El fluido experimenta menos resistencia cuando pasa a través del elemento de filtro, lo que permite un mayor flujo de filtración a diferenciales de presión más bajos, mejorando la eficiencia de filtración y reduciendo el consumo de energía.
Los filtros sinterizados presentan resistencia a alta temperatura y resistencia a la corrosión fuerte. Se pueden utilizar en un amplio rango de temperatura.
| Precisión de filtrado (um) | Apertura máx. (um) | Espesor (mm) | Resistencia a la compresión (Mpa/cm2) |
|---|---|---|---|
| 0,2 | 2,5 | 0,6-10 | 30 |
| 0,5 | 4 | 0,6-10 | 30 |
| 1 | 5 | 0,6-10 | 30 |
| 2 | 10 | 0,6-10 | 30 |
| 5 | 15 | 0,6-10 | 30 |
| 10 | 35 | 0,6-10 | 30 |
Fabricación, soldadura y tolerancias
El acero inoxidable 316L se solicita con frecuencia para conjuntos soldados de acero inoxidable, pero el grado no define la calidad de la unión ni las tolerancias terminadas.
El modelo 015006 se caracteriza por una fácil y rápida instalación favoreciendo un ahorro de tiempo y confort en el montaje.
Los productos de la división Industrial de MT son piezas de acero inoxidable de gran calidad, específicamente pensados para el ámbito industrial.
La tolerancia dimensional de la mayoría de los modelos se controla dentro de ±0,05 mm. La especificación final debe confirmar las tolerancias del diámetro, la longitud de 600 mm, el espesor, la planitud de los extremos y la posición de las conexiones.
Aplicaciones industriales
Los tubos filtrantes de acero inoxidable 316L se han utilizado ampliamente en protección ambiental, petróleo, gas natural, productos químicos, detección ambiental, instrumentación, equipos farmacéuticos y otros campos.
Los filtros porosos sinterizados se utilizan ampliamente en petróleo, química, farmacéutica, plástico, caucho, alimentos, tratamiento de aguas residuales y otras industrias.
Además, las piezas se utilizan para el filtrado de café, el filtrado de elaboración de cerveza casera y el filtrado de pipa de fumar.
- Protección ambiental.
- Petróleo y gas natural.
- Industria química.
- Detección ambiental.
- Instrumentación.
- Equipos farmacéuticos.
- Industria del plástico.
- Industria del caucho.
- Industria alimentaria.
- Tratamiento de aguas residuales.
- Filtrado de café.
- Filtrado de elaboración de cerveza casera.
Filtros industriales fabricados con acero inoxidable de manera sustentable para la industria minera
Condiciones de medición de los tubos porosos
Los datos de permeabilidad se miden con Porometer.
La permeabilidad se simula como single-pass a 0,1 m/s con muestra de 2 mm de espesor.
La medición en aire se realiza con muestras de 2 mm de espesor según norma ISO 4022:2018 en las siguientes condiciones: pendiente de presión 250 s/bar, diferencia de presión máxima 1,5 bar, caudal máximo 3,3 l/s.
Estas condiciones de medición deben conservarse al comparar resultados de permeabilidad, porque el espesor de la muestra, el medio de ensayo, la velocidad y la presión diferencial influyen en el comportamiento registrado.
Información necesaria para solicitar un tubo filtrante de 600 mm
Para fabricar un tubo filtrante de acero inoxidable 316L de 600 mm, el plano o la solicitud debe indicar al menos los siguientes datos:
- Material: acero inoxidable 316L, AISI 316L, UNS S31603, 1.4404 o 1.4435.
- Longitud total: 600 mm.
- Diámetro exterior o diámetro interior.
- Espesor de pared.
- Precisión de filtración en micrones.
- Tipo de medio filtrante: polvo sinterizado, malla cuadrada, malla Dutch u otra estructura.
- Tipo de soporte: perforado, expandido u otra configuración.
- Tipo de unión y calidad de soldadura, cuando corresponda.
- Forma de la interfaz: M20, M30, 222, 226, puerto plano doble o brida.
- Tipo de brida y clasificación, cuando corresponda: 150LB o 300LB.
- Condiciones de trabajo del líquido o gas.
- Tolerancias dimensionales requeridas.
Tenemos un inventario extenso de múltiples tubos de acero inoxidable ASTM A312 316L para complementar nuestros productos de tubería.
Si consultas nuestro catálogo y te surge una pregunta, este es tu lugar.
