Lo primero que debemos saber es que todo el hidrotubo que se comercializa no es válido para instalarse en piscinas, el tubo flexible convencional de instalaciones sanitarias es atacado con facilidad por el cloro especialmente en la zona de los skimmers, por este motivo recomendamos nuestro hidrotubo diseñado con un recubrimiento y grosor especial para aquellos que queréis seguridad en las tuberías de las piscinas.
El tubo flexible puede facilitar considerablemente la instalación de una piscina de depuración, pero no todos los productos ofrecen la misma resistencia química, presión de servicio o protección frente al aplastamiento. La elección debe realizarse teniendo en cuenta el circuito concreto, la exposición al cloro y a otros ácidos, el diámetro de las conexiones y las condiciones de colocación.
¿Qué tubo flexible es adecuado para una piscina?

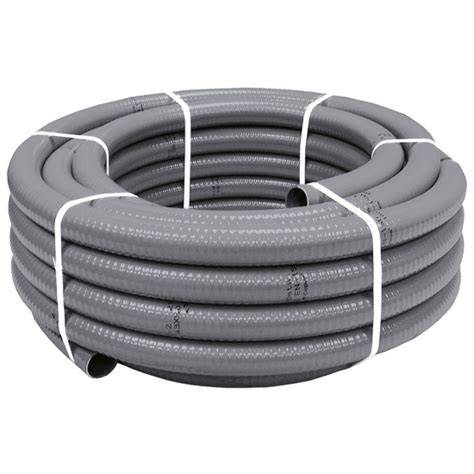

Tubo PVC flexible para piscina de 50 mm exterior y la interior es 42 mm, soporta desde -10 hasta 60 grados y está fabricado según la norma UNE ISO 3994.
La tubería de PVC flexible reforzada puede ofrecer una instalación sencilla, ligera y adaptable, siempre que haya sido diseñada específicamente para circuitos de piscinas. La diferencia principal con una manguera sanitaria convencional se encuentra en los materiales, el refuerzo y la protección frente al agua tratada químicamente.
Manguera en PVC flexible reforzada de forma espiral para piscinas y spas.
Tubo de PVC plastificado con espiral de PVC rígido de refuerzo a prueba de aplastamiento.
Con película interior de material especial para proteger el tubo del cloro y de su entorno ácido.
10 años de garantía.
| Característica | Dato |
|---|---|
| Diámetro exterior | 50 mm |
| Diámetro interior | 42 mm |
| Rango de temperatura | Desde -10 hasta 60 grados |
| Norma de fabricación | UNE ISO 3994 |
| Refuerzo | Espiral de PVC rígido |
| Protección | Película interior de material especial |
| Garantía indicada | 10 años |
PVC flexible y PVC rígido de presión
Lo mejor para las tuberías de la piscina es el PVC rígido de presión (ya sea el de 10 ó 16 bares).
En estos casos no podemos poner tubería de PVC flexible normal, ya que el cloro y otros ácidos de la piscina se la "comen".
Aunque soporta menos presión que el PVC rígido (6 bares de presión de servicio contra 10 ó 16), recuerde que la presión del agua en el filtro, y a la que se impulsa, está entre 1 y 1,5 bares.
Por lo tanto, nunca llegará al límite de servicio de la tubería.
| Tipo de tubería | Presión indicada | Consideración |
|---|---|---|
| PVC flexible específico para piscinas | 6 bares de presión de servicio | Debe contar con protección adecuada frente al cloro y otros ácidos |
| PVC rígido de presión | 10 ó 16 bares | Es la opción preferente para las tuberías de la piscina |
| Circuito de filtración | Entre 1 y 1,5 bares | La presión de trabajo queda por debajo del límite indicado del tubo flexible específico |
La diferencia de presión de servicio no significa que cualquier tubo flexible sea válido. La resistencia mecánica debe valorarse junto con la compatibilidad química, la calidad de las uniones y la forma en que la tubería queda instalada.
Protección frente al cloro y a los ácidos
El tubo flexible convencional de instalaciones sanitarias es atacado con facilidad por el cloro especialmente en la zona de los skimmers.
En estos casos no podemos poner tubería de PVC flexible normal, ya que el cloro y otros ácidos de la piscina se la "comen".
La manguera específica para piscinas incorpora una película interior de material especial para proteger el tubo del cloro y de su entorno ácido.
Esta protección es especialmente importante en los tramos próximos a los skimmers, donde una fuga puede provocar que el nivel del agua descienda hasta la altura de la instalación dañada.
Superficie interior, caudal y funcionamiento hidráulico
Superficie interior y exterior lisa.
Una superficie interior lisa ayuda a mantener un recorrido uniforme del agua y facilita la limpieza de la tubería. La superficie exterior lisa también favorece el montaje de racords de unión y la manipulación durante la instalación.
Los diámetros exteriores ajustados facilitan el montaje en racords de unión de PVC y de PE.
El diámetro debe coincidir con los accesorios, las válvulas, las conexiones del filtro, la bomba, los skimmers y los retornos. Una unión inadecuada puede provocar pérdidas, entradas de aire o dificultades durante el mantenimiento.
Instalación y facilidad de montaje
Tubería de PVC flexible reforzada, para la máxima facilidad de instalación.
El hidrotubo ofrece flexibilidad, ligereza y robustez.
Construido en PVC y alma en PVC rígido.
Disponible en medidas desde D20 hasta D75, en rollos de 25 o 50 metros de longitud.
La flexibilidad permite adaptar el recorrido a instalaciones con curvas, cambios de dirección o espacios reducidos. También puede reducir el número de piezas necesarias, siempre que se respeten los radios de curvatura y las instrucciones de montaje del producto.
Vamos que con flexible, unos agujeritos en la tochana y unas bridas, en un plis plas el instalador tenía los tubos colocados.
La rapidez de colocación no debe convertirse en una instalación improvisada. El tubo debe quedar protegido, correctamente sujeto y sin puntos de estrangulamiento.
Riesgos de una instalación incorrecta
No, no, era PVC flexible de 50 mm., o hidrotubo, como tambien le llaman por aquí.
Llevaba unos 8 años instalado y era el tramo próximo a los skimmers, se había rajado y la piscina se vaciaba hasta ese nivel, unos 20 cm. por debajo de los skimmers.
Fuí con el cliente a ver al piscinero que lo instaló para comentárselo y se escusó diciendo que hacía poco tiempo que el fabricante les avisó de que no se podía utilizar en piscinas.
Una auténtica putada ya que la sustitución tiene un coste elevado por las horas invertidas sobretodo en dejarlo todo estéticamente como estaba.
Hay que sumarle en ese caso que los que hicieron el relleno del perímetro de la piscina debieron ir tirando el relleno a carretillas sin ningún cuidado o con una Bobcat a lo bruto porque habían dejado la instalación estrangulada con las 'cutrebridas' con que sujetaban los tubos por el peso del relleno.
Para más detalle ahí va otra foto, con razón el cliente se quejaba de que un skimmer nunca había aspirado mucho, ¿normal no?
El caso muestra varios problemas que pueden aparecer cuando se utiliza un producto inadecuado o se instala sin protección suficiente: deterioro químico, fisuras, pérdida de agua, reducción de la aspiración y dificultad para reparar la zona sin afectar al acabado exterior.
Tramos en los que se debe extremar la precaución
Sin duda la tubería flexible prohibida para la piscina, como dice Johnnie como mucho para el tramo de la válvula selectora al desagüe final.
El uso de una tubería flexible convencional no debe confundirse con el de un hidrotubo específicamente fabricado para piscinas. El tramo de la válvula selectora al desagüe final aparece como una aplicación limitada para la tubería flexible prohibida para la piscina, mientras que el resto del circuito debe resolverse con materiales compatibles con el tratamiento del agua y con la presión de trabajo.
En las zonas enterradas o cubiertas por relleno, la protección mecánica adquiere especial importancia. El peso del material puede deformar la tubería, reducir su sección interior o provocar un estrangulamiento permanente.
Accesorios y uniones para la depuración
Adhesivo PVC Blue AstralPool desde 7,27 €
Adhesivo extra-rápido para tubería de PVC rígida y flexible.
Disponible en envases de 250, 500 y 1000 ml.
Adhesivo Bondtite para tuberías flexibles y rígidas PVC desde 9,67 €
Adhesivo Bondtite PVC Cepex en gel, especialmente indicado para uniones de tuberías y accesorios de PVC semi-rígidos y flexibles.
Su consistencia en gel y su gran capacidad de relleno eliminan los riesgos de descuelgue.
Extremadamente rápido.
Disponible en envases de 250, 500 y 1000 ml.
Pincel de aplicación incluido en todos los envases.
La elección del adhesivo debe corresponderse con el tipo de PVC y con los accesorios utilizados. Una unión limpia, compatible y correctamente encolada es esencial para evitar fugas en el circuito de depuración.
Válvula de bola en PVC indicada para instalaciones de piscinas.
Te de 90°, para encolar por los extremos y roscar por la salida de la Te, con reducción de diámetro.
Estos accesorios permiten configurar el circuito, aislar componentes y realizar derivaciones, pero deben mantener la compatibilidad con el diámetro del tubo y con el sistema de unión previsto.
Control del flujo y de la instalación
Sensor de flujo, permite informar de si hay flujo de agua en las tuberías, y por lo tanto si está funcionando correctamente la bomba de filtración.
El sensor de flujo puede ayudar a detectar la ausencia de circulación y a comprobar si la bomba de filtración está funcionando correctamente. Esta supervisión resulta útil cuando existen problemas de aspiración, obstrucciones, estrangulamientos o pérdidas de rendimiento.
Filtro y tratamiento del agua
Filtro ESPA de 620 mm de diámetro para arena, vidrio o zeolitas.
El filtro forma parte del circuito de depuración y debe seleccionarse junto con la bomba, las tuberías, las válvulas y el volumen de agua de la piscina. La compatibilidad entre estos elementos permite mantener una circulación adecuada y facilita las operaciones de mantenimiento.
Kit para test químico del agua de alta precisión.
Mide pH, cloro/bromo, alcalinidad, dureza del agua, y ácido isocianúrico.
Solución para calibrar sondas de pH, 50 ml.
Elija el valor a calibrar para pH 4, 7, 9 y 10.
El control químico ayuda a mantener los parámetros del agua dentro de los valores de trabajo y permite conocer las condiciones a las que está expuesta la tubería. La compatibilidad del material con el cloro y el entorno ácido debe considerarse desde el diseño de la instalación.
Funcionamiento Depuradora Piscina | Mantenimiento de Piscinas | Parte 2
Formatos y productos disponibles
Inicio> Válvulas y tubería > Tubería de plástico > Tubería flexible PVC
Tubería de PVC flexible reforzada, para la máxima facilidad de instalación.
| Producto | Características | Precio indicado |
|---|---|---|
| Tubería PVC flexible hidrotubo gris | En stock; tubería PVC flexible en color gris con certificación AENOR; el hidrotubo ofrece flexibilidad, ligereza y robustez; construido en PVC y alma en PVC rígido; disponible en medidas desde D20 hasta D75, en rollos de 25 o 50 metros de longitud | desde 48,00 € |
| Manguera PVC flexible FITT B-Active | En stock; reforzada de forma espiral para piscinas y spas; película interior de material especial para proteger el tubo del cloro y de su entorno ácido; 10 años de garantía | desde 265,38 € |
| Adhesivo PVC Blue AstralPool | En stock; adhesivo extra-rápido para tubería de PVC rígida y flexible; envases de 250, 500 y 1000 ml | desde 7,27 € |
| Adhesivo Bondtite para tuberías flexibles y rígidas PVC | En stock; adhesivo en gel especialmente indicado para uniones de tuberías y accesorios de PVC semi-rígidos y flexibles; pincel de aplicación incluido | desde 9,67 € |
Certificaciones y criterios de selección
Tubería Certificada por TÜV (acta de test n.
Tubería PVC flexible en color gris con certificación AENOR.
La certificación puede aportar información sobre los controles y las características del producto. Además de comprobar la certificación, conviene revisar el diámetro, la presión de servicio, el rango de temperatura, la resistencia química, el tipo de refuerzo y la garantía.
- Compatibilidad con cloro y otros ácidos de la piscina.
- Diámetro exterior e interior adecuados para las conexiones.
- Presión de servicio de 6 bares para el tubo flexible específico indicado.
- Superficie interior y exterior lisa.
- Refuerzo de PVC rígido a prueba de aplastamiento.
- Rango de temperatura desde -10 hasta 60 grados.
- Fabricación según la norma UNE ISO 3994.
- Certificación por TÜV o AENOR cuando corresponda.
- Garantía indicada por el fabricante.
Ejemplos de instalaciones de piscina
Localización: Fuerteventura
Entorno: Tierra, tierra y más tierra, y luego todo rodeado de mar, claro
Vaso: acero y liner de 8 x 4, 36 m3 del año 2005
Filtración: caseta en superficie con filtro de 560 mm.
Hola johnnie, al igual que tu, utilizo flexible actualmente en la evacuación, por motivos que me facilitaban la instalación, que al igual que tu tambien la tengo elevada (la evacuación).
Localización: Bigues i Riells, Barcelona.
Entorno: Pavimento y coronación con Gres de Breda, césped sólo por un lado a unos 3 m., sin árboles tocap......
Vaso: Hormigón y gresite, 2 skimmer, 3 retornos superficie, 1 sumidero, 3x5 m.
Localización: Barcelona, Pineda de Mar.
Entorno: Césped artificial y madera tropical.
Vaso: Gunitado, gresite. 7x3,5 + Spa circular. 35m3.
Filtración: 1 Skimmer, 4 retornos, Motor 1 HP, Filtro 750 Cristal Bioma.
Tratamiento: Clorador salino 30gr/h.
Controles: pH y Redox auto.
Análisis: Kit Taylor, Fotometro 5 en 1 + tiras fosfatos.
Climatización: 4 Placas solares PE con sensor de Temp.
Otros: 4 Jets + bomba 1HP + bomba soplante 1 HP.
Recomendaciones prácticas para la depuración
- Utilice PVC rígido de presión para las tuberías de la piscina siempre que sea posible.
- Si necesita flexibilidad, elija un hidrotubo diseñado específicamente para piscinas.
- No utilice tubería flexible normal de instalaciones sanitarias en los circuitos expuestos al cloro y a otros ácidos.
- Compruebe el diámetro exterior e interior antes de adquirir racords y accesorios.
- Evite que el relleno, las bridas o los elementos de la obra estrangulen la tubería.
- Proteja los tramos próximos a los skimmers y revise cualquier pérdida de nivel o de aspiración.
- Utilice adhesivos indicados para tuberías flexibles y rígidas de PVC.
- Instale un sensor de flujo cuando sea necesario verificar el funcionamiento de la bomba de filtración.
- Controle pH, cloro/bromo, alcalinidad, dureza del agua y ácido isocianúrico.
Al igual que tu, utilizo flexible actualmente en la evacuación, por motivos que me facilitaban la instalación, que al igual que tu tambien la tengo elevada (la evacuación).
Ese hidrotubo está muy bien!!
