La válvula de 4 vías es un componente hidráulico del sistema de ósmosis inversa cuya función principal consiste en detener la producción de agua cuando el depósito de acumulación presurizado está lleno.
Este mecanismo permite controlar el funcionamiento del equipo y evitar que el sistema continúe enviando agua de rechazo al desagüe cuando ya no es necesario producir más agua tratada.
Funcionamiento de la válvula de 4 vías
Esta pieza es una válvula de cierre hidráulico cuya función es detener el sistema de purificación cuando el depósito acumulador está lleno.
Cuando el tanque alcanza la presión correspondiente a su llenado, la válvula interrumpe el paso del agua de alimentación hacia la membrana de ósmosis inversa. De esta manera, el equipo deja de producir agua y también se detiene la expulsión de agua de rechazo.
El funcionamiento de la válvula está relacionado con el equilibrio entre la presión de entrada, la presión del depósito y el flujo que atraviesa la membrana. Por ello, la válvula de 4 vías forma parte del sistema de control hidráulico del equipo.
Por qué es importante la válvula de 4 vías
La válvula de 4 vías cumple una función esencial porque evita que el equipo siga funcionando continuamente después de que el tanque se ha llenado.
Si existiera una avería en la válvula de 4 vías de ósmosis, el equipo no dejaría de expulsar agua de rechazo porque no detendría la producción, lo que dañaría la membrana.
El funcionamiento defectuoso también puede provocar un consumo innecesario de agua, ya que el sistema seguiría enviando agua al desagüe aunque el depósito ya tuviera capacidad suficiente de agua tratada.
Además, como no existe control sobre el volumen de agua de entrada, es posible que no toda el agua pase a través de la membrana de ósmosis inversa, por lo que el agua sin tratar podría escaparse y volver a contaminar el agua tratada.
Relación entre la válvula, la membrana y el agua de rechazo
Durante el proceso de ósmosis inversa, una parte del agua atraviesa la membrana y otra parte se dirige al desagüe como agua de rechazo.
La válvula de 4 vías debe detener el suministro hacia la membrana cuando el depósito está lleno. Si no lo hace, la membrana permanece sometida a un flujo continuo y el equipo continúa generando agua de rechazo.
La interrupción correcta del circuito hidráulico ayuda a proteger la membrana y mantiene el funcionamiento previsto del sistema de purificación.
La ausencia de control sobre el volumen de entrada también puede afectar la calidad del agua, porque una parte del agua no tratada podría escapar del circuito de filtración y mezclarse nuevamente con el agua purificada.
Cómo identificar una posible avería
Si ha observado que el equipo no deja de expulsar agua al desagüe, podría tratarse de un problema en la válvula de 4 vías de ósmosis.
La expulsión continua de agua de rechazo es una de las señales más importantes que deben revisarse cuando el depósito ya está lleno o cuando el equipo lleva demasiado tiempo funcionando sin detenerse.
- El equipo sigue enviando agua al desagüe después de llenarse el depósito.
- La producción de agua no se detiene cuando el acumulador alcanza su capacidad.
- La membrana permanece sometida a un funcionamiento continuo.
- Puede producirse un consumo excesivo de agua.
- Existe el riesgo de que el agua sin tratar vuelva a contaminar el agua tratada.
Comprobación del circuito hidráulico
La revisión debe centrarse en la válvula de 4 vías, sus conexiones y los componentes que intervienen en la entrada, el rechazo y el almacenamiento del agua.
También es importante verificar que el depósito presurizado tenga las características adecuadas y que las conexiones no presenten fugas ni obstrucciones.
El tubo de conexión de esta pieza es de 1/4".
| Elemento | Característica |
|---|---|
| Válvula de 4 vías | Válvula de cierre hidráulico |
| Función principal | Detener el sistema cuando el depósito acumulador está lleno |
| Tubo de conexión | 1/4" |
| Consecuencia de una avería | El equipo no deja de expulsar agua de rechazo |
| Riesgo asociado | Daño de la membrana y posible contaminación del agua tratada |
Válvula antirretorno angular
La válvula antirretorno angular es otro componente utilizado en equipos de ósmosis inversa.
Su función es permitir el paso del agua en una dirección y evitar que el flujo regrese por el circuito hidráulico.
La válvula antirretorno angular está fabricada para equipos de ósmosis inversa y presenta una conexión de tubo de 1/4".
- Tipo: válvula antirretorno angular.
- Aplicación: equipos de ósmosis inversa.
- Conexión: tubo de 1/4".
- Rosca: NPTF.
- Color indicado: rosa.
La válvula de 4 vías y la válvula antirretorno angular cumplen funciones diferentes: la primera detiene hidráulicamente el sistema cuando el tanque está lleno, mientras que la segunda evita el retorno del agua dentro del circuito.
Depósito presurizado de almacenamiento
El depósito presurizado almacena el agua producida por el sistema de ósmosis inversa y participa directamente en el funcionamiento de la válvula de 4 vías.
Cuando el acumulador se llena, la presión del depósito contribuye a activar el cierre hidráulico del sistema.
El depósito es de doble capa y ofrece máxima calidad y durabilidad.
Características del depósito
| Característica | Especificación |
|---|---|
| Material | Acero |
| Diámetro | 230 mm |
| Altura | 360 mm |
| Membrana interior | Butilo |
| Revestimiento interior | Revestimiento con polipropileno |
Los depósitos DUO son depósitos presurizados de acumulación para ósmosis con distintas capacidades.
La capacidad adecuada depende de las necesidades del equipo y del volumen de agua que se quiera almacenar.
Interacción entre el depósito y la válvula de 4 vías
El depósito presurizado no solo sirve para almacenar agua, sino que también proporciona la presión necesaria para que el sistema pueda detener la producción cuando alcanza el nivel de llenado correspondiente.
Si el depósito no mantiene correctamente la presión, el comportamiento de la válvula de 4 vías puede verse afectado.
Por esta razón, cuando el equipo no se detiene, es conveniente revisar tanto la válvula de 4 vías como el estado del depósito, sus conexiones y el circuito de agua de rechazo.
Conexiones y compatibilidad
La compatibilidad de los componentes debe comprobarse antes de realizar una sustitución.
El tubo de conexión de la válvula de 4 vías es de 1/4". La válvula antirretorno angular también utiliza una conexión de tubo de 1/4".
La coincidencia del diámetro del tubo y del tipo de conexión es necesaria para evitar fugas y garantizar el funcionamiento correcto del circuito hidráulico.
- Comprobar que el tubo sea de 1/4".
- Verificar el tipo de rosca de la conexión.
- Revisar que la válvula sea adecuada para equipos de ósmosis inversa.
- Comprobar que las conexiones estén firmemente instaladas.
- Revisar el depósito presurizado junto con la válvula.
Consecuencias de mantener el equipo en funcionamiento continuo
Si la válvula de 4 vías no interrumpe el suministro cuando el tanque está lleno, el equipo puede continuar produciendo agua indefinidamente.
Esta situación tiene varias consecuencias:
- El agua de rechazo continúa fluyendo hacia el desagüe.
- El consumo de agua aumenta sin necesidad.
- La membrana puede sufrir daños por funcionamiento prolongado.
- El sistema pierde el control sobre el volumen de agua de entrada.
- El agua sin tratar puede escapar del proceso de filtración.
- El agua tratada puede volver a contaminarse.
La detección temprana de estas señales permite revisar el circuito antes de que se produzcan daños en la membrana o en otros componentes del equipo.
Otros equipos mencionados
Además de los componentes hidráulicos de ósmosis inversa, se menciona un aspirador de vacío con iones y luz ultravioleta para eliminar ácaros.
Este equipo multifunción de ozono tiene un tamaño mini y se presenta como un purificador de aire compacto.
El ozonizador multifunción mini se describe como un avance tecnológico y como un dispositivo portátil para purificar el aire y generar iones.
Con este purificador sofisticado de aire y iones, se ayuda a eliminar elementos no recomendados del ambiente.
Este dispositivo de purificación de aire no forma parte del circuito hidráulico de la ósmosis inversa, de la válvula de 4 vías ni del depósito presurizado.

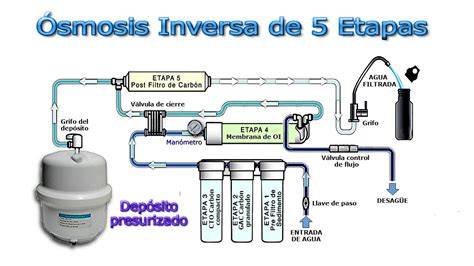

¿Cómo funciona el sistema de purificación de agua por osmosis inversa?
