La válvula de retención de clapeta para depuradoras elevadas permite que el fluido circule en un solo sentido y bloquea su retorno cuando disminuye o se invierte el caudal. En una instalación de bombeo, su función fundamental es impedir el retorno a la red y evitar que la bomba trabaje en vacío.
La válvula de retención de clapeta se monta con un disco que se balancea sobre una bisagra o eje. El disco se aleja del asiento para permitir el flujo hacia delante y cuando el flujo se detiene, la clapeta regresa a la posición inicial (cerrada) y así bloquea el retorno del flujo.
Qué es una válvula de retención de clapeta
La válvula de retención o válvula antirretorno es un accesorio de PVC utilizado para cerrar el paso de un fluido que circula en un solo sentido de la instalación. La válvula que evita el retorno del fluido en un sistema de tuberías se conoce como válvula de retención.
También se conoce como válvula antiretorno. La presión del fluido que pasa a través de la tubería abre la válvula, mientras que cualquier inversión de flujo cerrará la valvula. El funcionamiento variará según el tipo y mecanismos de la válvula.
Las válvulas de retención, conocidas también como válvulas unidireccionales, válvulas check o válvulas uniflujo, cierran completamente el paso de un fluido en circulación al mismo tiempo que permiten el fluido libre en el lado contrario.
Funcionamiento en una depuradora elevada
Cuando la bomba impulsa el agua hacia una cota superior, la presión del fluido levanta la clapeta y permite el paso. Cuando la bomba se detiene, el caudal pierde presión y el flujo puede intentar regresar por la tubería; en ese momento, el disco vuelve contra el asiento y cierra el paso.
El peso del disco y el caudal de retorno tienen un impacto en las características de cierre de la válvula. A menudo se montan con palanca y peso o con palanca y muelle para lograr un rendimiento óptimo.
Su principal uso se da en tuberías que están unidas a sistemas de bombeo para impedir que la bomba trabaje en vacio. Además de evitar el descebado de bombas, puede ser una solución a golpes de ariete si se instala en el punto adecuado del tramo de tuberías.
La válvula de retención oscilante permite un paso total sin obstrucciones y se cierra a medida que disminuye la presión. La turbulencia y la caída de presión en la válvula son muy bajas.
Ventajas de la clapeta para instalaciones de depuración
- Permite el paso del fluido en el sentido de impulsión.
- Impide el retorno del agua hacia la bomba o hacia tramos inferiores de la instalación.
- El paso total garantiza mínimas pérdidas de carga.
- La turbulencia y la caída de presión en la válvula son muy bajas.
- Puede instalarse en posición horizontal o vertical.
- El visor facilita la comprobación visual del estado de la válvula.
- La clapeta puede incorporar elementos resistentes a la corrosión y al desgaste.
Donde se requiera un paso total, con poca pérdida de carga. Cuando hay cambios poco frecuentes de circulación. Para servicio en tuberías que tienen válvulas de compuerta. Instalación horizontal o vertical.
Las válvulas de retención de clapeta con palanca y peso son las adecuadas para instalaciones con un gran riesgo de golpe de ariete en velocidades estándar. Las válvulas de retención de clapeta con palanca y muelle son adecuadas para altas presiones, contrapresiones insuficientes o velocidades altas de caudal.

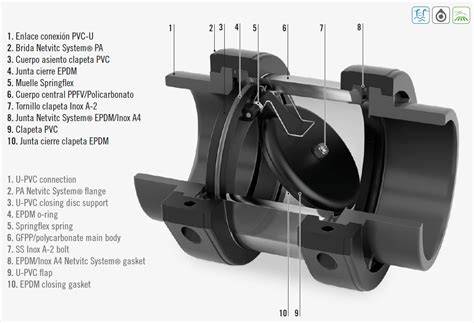

Válvula de clapeta de PVC-U con visor
La Válvula de Retención Clapeta en PVC U con Visor es un componente de alta calidad utilizado para prevenir el retroceso de los líquidos en sistemas de tuberías. Fabricada con materiales resistentes y duraderos, está diseñada para garantizar un cierre eficiente de la clapeta, incluso en condiciones de flujo variables.
| Elemento | Característica |
|---|---|
| Material del cuerpo | Cuerpo en PVC-U |
| Clapeta de cierre | Hecha de Poliamida |
| Junta de cierre | En EPDM |
| Muelle y eje de muelle | Fabricados en A2 inox |
| Visor | Hecho de Policarbonato |
| Presión mínima de retorno | 0,1 Atm |
| Temperatura máxima de funcionamiento | 50ºC a 1 Atm |
| Posición de instalación | Horizontal y vertical |
El cuerpo en PVC-U proporciona resistencia a la corrosión y durabilidad, ideal para sistemas de agua potable, sistemas de fontanería y sistemas industriales. La clapeta de cierre, hecha de Poliamida, material robusto y resistente al desgaste, asegura un cierre hermético, evitando el retroceso de los fluidos.
La junta de cierre en EPDM garantiza una excelente estanqueidad y resistencia a temperaturas moderadas. El muelle y el eje de muelle, fabricados en A2 inox, ofrecen mayor resistencia a la corrosión.
El visor, hecho de Policarbonato, permite una visualización clara del estado de la válvula y facilita su mantenimiento. La presión mínima de retorno de 0,1 Atm es necesaria para el cierre total de la clapeta.
La temperatura máxima de funcionamiento es de 50ºC a 1 Atm, adecuada para diversas aplicaciones. La instalación es compatible tanto en posición horizontal como en vertical, brindando flexibilidad en la instalación.
Aplicaciones en depuradoras y estaciones de bombeo
Las válvulas de antirretorno de PVC ofrecen durabilidad y compatibilidad para su uso en canalizaciones de agua, químicos, residuos, entre otros sectores. Las válvulas de retención de agua se utilizan en instalaciones de fontanería y de calefacción, así como en equipos de bombeo y otras muchas aplicaciones.
La prevención de retorno se aplica en sistemas hidráulicos y de transporte de agua para evitar el retroceso de líquidos en instalaciones de fontanería. También se emplea en sistemas de riego, donde se requiere la prevención del flujo inverso de agua o productos químicos.
Las instalaciones industriales necesitan controlar el flujo unidireccional de líquidos sin permitir que el contenido fluya hacia atrás. En los sistemas de bombeo, la válvula asegura el flujo adecuado y previene el retroceso del agua en sistemas de agua potable.
En una depuradora elevada, la válvula debe seleccionarse de acuerdo con el fluido, la posible presencia de sólidos, la presión de trabajo, la temperatura, el sentido del flujo y la posición disponible para su montaje.
Clapeta oscilante y válvula de bola en aguas residuales
La retención de clapeta está recomendada para agua y fluidos limpios. Las válvulas de retención de Arco no deben de emplearse con aguas residuales, pueden obstruir el mecanismo de retención.
La válvula de retención de bola es un tipo específico de válvula que se emplea para terminales de bombas de extracción de pozos, para aguas residuales, sucias o con condiciones químicas agresivas. Utilizan una bola de PVC en la que no se adhiere la suciedad.
La aplicación más importante de este tipo de retención es en plantas de tratamiento de aguas residuales (EDAR). Por su diseño, nunca quedan se bloqueadas debido a la suciedad de lodos, líquidos con sólidos, etc.
La bola interior suele estar cubierta con un material tipo goma, esta flota y gira mientras circula el fluido autolimpiandose. Son muy adecuados para instalaciones con paso total y poca pérdida de carga.
Su gran enemigo son los golpes de ariete, las altas temperaturas y las altas presiones. Por eso los recomendamos en instalaciones de presión moderada.
Comparación con otros tipos de válvulas de retención
El tipo de cierre nos indicará cada tipo de válvula. Los tipos más comunes de válvulas de retención son:
- Retención de clapeta.
- Retención de asiento o lift check.
- Retención de disco.
- Retención de doble plato.
- Retención de bola.
- Retención de diafragma.
- Retención de tipo tilting disc.
- Retención de tipo pie o de aspiración.
Válvula de muelle
Este tipo de válvula puede ser de muelle tarado a cierta presión cierra la clapeta circular. En nuestra tienda online disponemos de válvulas de retención de muelle y válvulas de retención de clapeta para que puedas escoger el modelo y dimensión que mejor se adapte a tu instalación.
Válvula de asiento o pistón
El diseño de una válvula de retención de asiento es similar a una válvula de globo. Las válvulas de retención de asiento son particularmente adecuadas para servicios de alta presión y vapor donde la velocidad de flujo es alta.
El disco está perfectamente asentado en el asiento con pleno contacto. Son adecuados para su instalación en tuberías horizontales o verticales con flujo ascendente.
Este tipo de válvulas proporcionan características de estanqueidad superiores a las de las válvulas de retención oscilantes. Algunos diseños utilizan un resorte para retener el disco en la posición cerrada.
Son adecuados cuando hay frecuentes cambios de circulación en la tubería. Cuando la pérdida de carga no es un problema. Son especialmente adecuados en instalaciones de vapor y agua caliente.
Válvula de retención de disco
Este tipo de valvula de retención tiene un disco colocado en el centro del orificio de la válvula, que se mueve en el mismo sentido del fluido a través de unas guías, dejando el paso en el sentido de la circulación e impidiendo el retorno asistido por resortes.
Debemos prestar especial interés por la pérdida de carga que es muy elevada. Por su construcción, también es adecuada para altas presiones y temperaturas.
Válvula de doble disco o doble plato
Su sistema de funcionamiento se basa en dos medios discos abatibles, unidos por medio de un eje central. Cuando reciben el fluido se abaten, permitiéndole circular y se cierran cuando el fluido retorna.
Las válvulas de retención de doble disco (disco partido o duo-check) son una aplicación muy común en los accionamientos de bombas de agua limpia. Se pueden instalar horizontal y verticalmente. Tienen un cierre hermético.
Este tipo de retención se ve penalizada por tener una importante pérdida de carga. También se desaconseja su uso si los fluidos no están limpios, ya que en la posición abierta el nervio valvular central siempre está impidiendo el paso del fluido.
Válvula de pie
Una válvula de pie es un tipo de válvula de retención que generalmente se instala en una bomba o en la parte inferior de una tubería (de ahí el nombre). Las válvulas de pie actúan como válvulas de retención, pero tienen un extremo abierto con un filtro para evitar que la suciedad entre en la línea.
Estas válvulas especiales permiten que la bomba permanezca cebada, permitiendo que el líquido ingrese, pero evitando que fluya hacia afuera. Las rejillas o cestas filtro que cubren la abertura de la válvula tienden a obstruirse con el tiempo, especialmente en estanques y pozos.
Es importante revisar y limpiar las válvulas con regularidad para un rendimiento óptimo. La válvula de pie consta de dos partes: válvula de retención y filtro.
Instalación de una válvula de clapeta
La válvula de retención oscilante permite un paso total sin obstrucciones y se cierra a medida que disminuye la presión. Normalmente se instala en combinación con válvulas de compuerta porque proporcionan una combinación con baja Perdida de carga.
Una válvula de retención de clapeta oscilante básica consta de un cuerpo de válvula, una tapa y un disco que está conectado a una bisagra. La instalación puede realizarse en posición horizontal o vertical.
La dirección del flujo debe coincidir con el sentido indicado para que la presión de impulsión abra la clapeta y el retorno la cierre. La válvula debe quedar accesible para las comprobaciones y la limpieza periódica.
Por lo tanto, las válvulas de retención de clapeta se suelen instalar donde los operadores tienen un fácil acceso. Además, a menudo se monta una palanca para permitir la comprobación visual.
Mantenimiento y comprobación
Una consideración importante a tener en cuenta al instalar una válvula de retención de clapeta es que esta no está completamente libre de mantenimiento, ya que el disco necesita ser limpiado periódicamente.
La suciedad acumulada en el asiento puede impedir el cierre completo y favorecer el retorno del fluido. El visor facilita la observación del movimiento de la clapeta y permite detectar anomalías sin desmontar inicialmente la válvula.
Las válvulas de retención de clapeta AVK están diseñadas con la idea de facilitar el mantenimiento. Desenroscando algunos tornillos, se puede extraer el conjunto de la tapa, que incluye la bisagra y el disco, para llevar a cabo el mantenimiento.
El disco de acero insertado en caucho EPDM con perfil labiado requiere una fuerza mínima para abrir y cerrar la válvula. El disco está montado en un espaciador de poliamida que permite que se mueva ligeramente tanto en horizontal como en vertical para que el cierre sea completamente estanco en caso de que existan pequeñas impurezas en el asiento.
El asiento se coloca en un ángulo de 20º proporcionando estanqueidad incluso con contrapresiones bajas. El soporte del disco, de acero inoxidable, se encuentra firmemente apretado alrededor del eje con tornillos para eliminar holguras y así garantizar la durabilidad.
Variaciones de diseño
Los diseños de disco y asiento pueden ser de metal-metal o de metal y elastómero. El ángulo entre el asiento y el plano vertical se conoce como ángulo de asiento y varía de 0 a 45 grados.
Por lo general, los ángulos del asiento están en el rango de 5 a 7 grados. Los ángulos de asiento más grandes reducen el recorrido del disco, lo que resulta en un cierre rápido, minimizando así la posibilidad de golpe de ariete.
Un asiento vertical tiene un ángulo de 0 grados. También pueden incorporar sistemas de amortiguación hidráulica para cerrar lentamente evitando golpes de ariete.
Las variaciones disponibles incluyen tipo wafer, con By-pass, con resorte, con contrapeso para ayudar al cierre, cierre metálico y cierre de goma.
Cuando el espacio es limitado la bisagra se puede colocar en posición inversa. El peso en la palanca es ajustable para conseguir un cierre suave contra el asiento, así como una velocidad de cierre óptima para evitar el golpe de ariete.
Están disponibles con carcasa, que cubre la palanca y el peso, y eliminando así, el riesgo de lesiones. La carcasa está disponible con interruptores de finales de carrera para la supervisión remota.
Materiales y condiciones de servicio
Los materiales de construcción de las válvulas pueden ser de hierro, acero, latón, bronce, inoxidable, plástico, etc. Los filtros también pueden ser de diferentes materiales.
Para su selección elegiremos el más adecuado al fluido del vehículo, las conexiones suelen ser roscadas para diámetros pequeños y bridas para diámetros mayores.
La Válvula de Retención Clapeta en PVC U con visor está diseñada para sistemas de agua, fontanería, riego, bombeo e instalaciones industriales. La selección final debe tener en cuenta la compatibilidad del material con el fluido y las condiciones de presión y temperatura.
Las válvulas de retención de clapeta AVK están disponibles con asiento elástico en DN 50-300 y con asiento metálico en DN 350-600.
El disco con inserción de acero está completamente vulcanizado con caucho EPDM (hasta DN 300), garantizando una estanqueidad óptima. La fundición dúctil cuenta con revestimiento epoxi según EN 14901 y DIN 3476-1.
DFT ALC® Válvula de Retención Wafer ALC vs. Doble Clapeta
Características técnicas destacadas
- El diseño tapa/disco facilita el mantenimiento.
- El disco con inserción de acero está completamente vulcanizado con caucho EPDM (hasta DN 300), garantizando una estanqueidad óptima.
- La junta labiada del disco garantiza la estanqueidad.
- El disco de peso ligero requiere una fuerza mínima para abrir y cerrar la válvula.
- El disco es capaz de moverse ligeramente tanto horizontal como verticalmente para un cierre hermético.
- La bisagra está apretada alrededor del eje con tornillos para eliminar holguras y por lo tanto garantizar la durabilidad.
- El paso total garantiza mínimas pérdidas de carga.
- Fundición dúctil con revestimiento epoxi según EN 14901 y DIN 3476-1.
La válvula de retención de clapeta en PVC U con visor es una opción confiable y eficiente para garantizar un funcionamiento seguro y sin problemas en tus instalaciones de tuberías.
