La válvula de retención para depuradora permite que el agua circule en un solo sentido y evita el retorno hacia la bomba, el filtro y el resto de la instalación. Su función es impedir vaciados indeseados de la línea, mantener determinados tramos en carga y proteger los equipos frente a reflujo y golpes de ariete.
La elección depende de la posición de montaje, el diámetro de la tubería, el tipo de unión y el mecanismo de cierre: muelle, bola o clapeta. Para una depuradora de piscina, también es importante valorar si la bomba está por encima del nivel del agua, si la línea puede transportar hojas o suciedad y si se necesita acceder fácilmente al interior para limpiar la válvula.
Qué es una válvula de retención para depuradora
Las válvulas de retención, también conocidas como válvulas antirretorno, válvulas antiflujo o válvulas check, cierran por completo el paso de un fluido en una dirección pero permiten que siga fluyendo por el otro. Estas válvulas de retención permiten a los sistemas de tuberías impedir el paso del fluido en una dirección determinada, y no retorno, es decir, actúan de retén.
Las válvulas antirretorno o de retención permiten el paso del fluido en un sólo sentido de la instalación, permitiendo trabajar sin fluido en el otro sentido o evitar situaciones de vaciados indeseados de la línea. Suelen instalarse en tuberías que forman parte de sistemas de bombeo y buscan que no se den golpes de ariete.

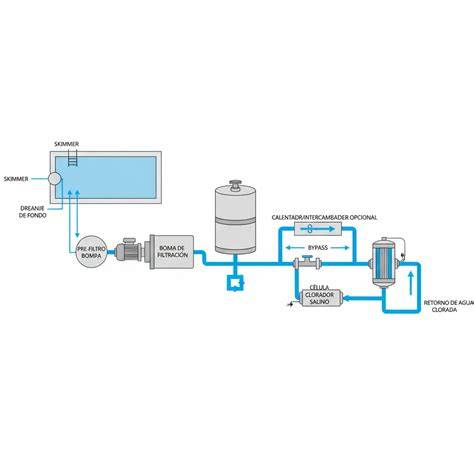

En los sistemas de tratamiento de agua de piscinas, las válvulas de retención son componentes esenciales para garantizar el funcionamiento estable de los sistemas de circulación. Su posición de instalación y rendimiento inciden directamente en la vida útil del equipo y la seguridad de la calidad del agua.
Para qué sirve en una instalación de piscina
- Evita que el agua retroceda hacia la bomba cuando esta se detiene.
- Ayuda a conservar la línea de aspiración en carga y reduce el riesgo de que el motor se descebe.
- Impide el vaciado de determinados tramos de tubería.
- Protege filtros, bombas y otros equipos frente al contraflujo.
- Puede contribuir a reducir los golpes de ariete en sistemas de bombeo.
- Permite mantener la dirección correcta del flujo después de operaciones como filtraciones e inyecciones de productos químicos.
Las válvulas de retención system A/C visor se instalan en aquellos lugares en los que se quiere evitar que el flujo pueda retroceder, protegiendo equipos de riego de posibles golpes de ariete. Así, esta válvula cuenta con tres funciones: evitar golpes de ariete deteniendo ondas de presión; vaciado de instalaciones en la zona de impulsión; y contraflujo tras operaciones como filtraciones e inyecciones de productos químicos.
Las válvulas de retención de pie son un tipo particular de válvula de retención que se instala en la base de la tubería de aspiración de una bomba, para evitar que se produzca el vaciado de la conducción de impulsión. Incluye filtro para impedir la entrada de cuerpos extraños.
Dónde instalar la válvula antirretorno
En la aspiración de la bomba
Una válvula de pie en PVC para encolar es una válvula de pie función antiretorno para aspiraciones de tubería de PVC. Es una pieza que normalmente se coloca en las aspiraciones de las Bombas para evitar el retroceso del agua y que esté siempre en carga para evitar que el motor se descebe.
La válvula de pie incorpora un antiretorno de muelle y una rejilla para evitar cuerpos extraños. Las válvulas de pie son un tipo particular de válvula de retención que se instala en la base de la tubería de aspiración de una bomba, para evitar que se produzca el vaciado de la conducción de impulsión.
Cuando la bomba está por encima del nivel del agua
La válvula antirretorno de Hidroten, de clapeta, de encolar, con visor transparente, es muy útil para cuando la bomba de filtración está por encima de la línea del agua, porque evita que se descebe la bomba.
Como va antes de la bomba y de su filtro, el agua puede venir sucia y con hojas, por ejemplo. Por eso es importante que esta válvula sea de clapeta, para que no se enrede la suciedad y se atasque la válvula.
Estas válvulas de clapeta son fáciles de conseguir en latón, pero esta nos gusta por el visor transparente por el que podemos ver si está atascada. Y se puede desmontar con los tornillos gracias al sistema modular Netvitc.
En la salida de la bomba
Al instalarse en la salida de la bomba, las válvulas de retención previenen eficazmente los golpes de ariete durante el apagado de la bomba gracias a su cierre rápido. Esta ubicación permite proteger el impulsor de la bomba y el sistema de tuberías frente al retorno repentino del agua.
Antes o después del filtro
La instalación de la válvula de retención en la parte frontal del filtro evita que el reflujo contamine el agua cruda durante el retrolavado, mientras que la instalación en la parte trasera evita la pérdida del medio filtrante.
En la entrada y salida de equipos de calefacción
Para las condiciones de trabajo especiales de los equipos de calefacción, se utilizan válvulas de retención resistentes a altas temperaturas. Su estructura de sellado de doble capa garantiza un buen sellado incluso con cambios bruscos de temperatura, evitando daños en el equipo causados por el reflujo de agua caliente.
Cómo identificar la línea adecuada
La plomería de piscinas es un proceso técnico, pero factible. Uno de los aspectos que debe conocer es las válvulas y los componentes esenciales del sistema de plomería de su piscina.
- Vaya a su piscina y busque características específicas que permitan la entrada o salida de agua. Estos componentes podrían ser desagües principales, skimmers, chorros de cubierta y puertos de aspiración.
- Es fundamental comprender cómo funciona el flujo de agua. De esta manera, podrá identificar las tuberías específicas.
- Por ejemplo, las tuberías de succión son responsables de la entrada de agua, por lo que se encuentran en la bomba. Mientras tanto, las tuberías de retorno suministran agua desde la bomba.
- Gire las válvulas del lado de entrada de agua de manera que solo una línea pueda aspirar agua.
- Vaya a la piscina y revise varios puertos de succión, como desagües principales, líneas de aspiración y skimmers.
- Etiquete la línea de succión aislada que pudo identificar. Repita este procedimiento hasta que pueda identificar todas las líneas en la sección de succión del sistema de plomería de su piscina.
Tipos de válvulas de retención
Válvula de muelle
La válvula de retención con muelle Cepex tiene cuerpo de PVC, cierre mediante muelle en acero inoxidable y media esfera. La instalación se realiza mediante encolado hembra y el cuerpo es desmontable en ambos lados.
La válvula de retención CH en PVC tiene muelle y semiesfera. El muelle está fabricado en acero inoxidable AISI-302, la unión a tubería se realiza mediante encolado y solo medio cuerpo es desmontable. Está disponible en medidas de 16 a 90 mm, con juntas en EPDM y presión máxima de 16 Bar.
La válvula antirretorno PVC Cepex EPDM encolar tiene anillos tóricos en EPDM y funcionamiento con muelle. También existe una versión para roscar hembra.
Válvula de bola
La válvula de retención CH en Y es una válvula antirretorno modelo “Y” con bola en PVC-U. La unión a tubería se realiza mediante encolado, el cierre es en EPDME y cuenta con certificación UNE-EN-12050-4 para uso de aguas residuales sin ó con materia fecales.
La válvula antirretorno de bola PVC Cepex EPDM encolar funciona con bola, con cierre por gravedad, instalación vertical o con presión mínima. También existe una versión con rosca hembra.
La válvula antirretorno de bola FIP es de PVC-U y presenta un diseño fluidodinámico optimizado. Ofrece perfecta estanqueidad también con baja contrapresión, silenciosidad y larga duración también frente a fuertes vibraciones.
Válvula de clapeta
La válvula antirretorno de clapeta Pvc Cepex tiene cuerpo en PVC y cierre mediante clapeta en PVC U con junta en EPDM. Se monta entre bridas PN 10, puede instalarse en posición horizontal o vertical y necesita una presión mínima de retorno de 0,2 Atm para su cierre total.
Su temperatura máxima de trabajo es de 55ºC a 1 Atm e incluye juntas tóricas. La válvula de clapeta PVC Cepex requiere poco espacio en la instalación, se monta entre bridas estándar y permite instalación vertical u horizontal.
La válvula antirretorno Clear Series AstralPool es transparente, tiene cuerpo y tapa en PVC-U y clapeta interior de apertura total, con mínimo esfuerzo y mínima pérdida de carga. La instalación es flexible, horizontal o vertical según versiones, y está disponible en 50 o 63 mm, sin muelle o con muelle.
Válvula con visor
La válvula de retención con visor Hidroten incorpora un sistema de clapeta, visor y bridas PN10. Cuenta con muelle springflex, elevada vida útil, cuerpo visor transparente o PPFV, conexión con sistema Netvitc, instalación en horizontal o vertical mediante encolado a PVC e indicador de flujo.
La válvula antirretorno de clapeta, para encolar, está disponible para medidas de tuberías de 50 mm ó 63 mm, en PVC con visor transparente y sistema Netvitc. Sus extremos son de PVC-U, el cuerpo transparente es de policarbonato, la presión de trabajo es PN-10, los tornillos son de acero inoxidable y las juntas son de EPDM.
Válvula de aire
La válvula de retención de aire para encolar de 50 mm es de tipo muelle y está destinada a instalaciones de spas, hidromasajes y Jacuzzi, con o sin adaptadores para encolado a tubería de 50 mm medida europea.
La válvula de retención de aire de 32 mm se utiliza para salidas de soplante en tubería de 32 mm. Se coloca para evitar la vuelta del agua al mismo soplante en instalaciones de spas y su colocación se realiza mediante encolado.
Válvula metálica de doble disco
La válvula antirretorno metálica es de retención en metálico, con doble disco y una presión nominal de 16 kg por cm2 (PN 16). Está fabricada en fundición dúctil y acero inoxidable, además de ir impermeabilizada con pintura epoxi.
Cuenta con dos discos que se abren cuando el agua ejerce presión sobre ellos y se cierran cuando el agua deja de circular. Puede instalarse tanto en vertical como en horizontal, soporta presiones hasta PN16 y está disponible en diámetros nominales desde DN50 hasta DN300.
El cuerpo está fabricado en fundición dúctil ENGJS-450-10 y los discos en acero inoxidable AISI-304. Para cerrar el muelle no es necesario disponer de presión mínima. Está diseñada para la instalación con bridas.
| Componente | Material |
|---|---|
| Cuerpo | fundición dúctil ENGJS-450-10 |
| Eje | acero inoxidable AISI-420 |
| Resorte y disco | acero inoxidable AISI-304 (DIN1.4301) |
| Asiento | EPDM |
| Arandelas | PTFE |
| Protección | pintura epoxi |
Los modelos disponibles de estas llaves de paso antirretorno en metálico pueden variar desde 80 mm a 250 mm.
| Referencia | Modelo |
|---|---|
| 71755 | Salida Ø 80 mm |
| 71756 | Salida Ø 100 mm |
| 71757 | Salida Ø 125 mm |
| 71758 | Salida Ø 150 mm |
| 71759 | Salida Ø 200 mm |
| 71760 | Salida Ø 250 mm |
Materiales y características técnicas
PVC-U
Las válvulas de retención de PVC están fabricadas en PVC-U. Son muy resistentes a sustancias químicas inorgánicas, presentan una instalación sencilla y su mantenimiento es fácil.
Pueden usarse tanto en vertical como en horizontal. Las válvulas de retención de PVC están disponibles con dos tipos de unión, encolar y rosca hembra.
Presentan también distintos tamaños en diámetro, desde 20 hasta 110 mm, y rosca desde R.H. 1/2” hasta R.H. 3”.
Latón
Las válvulas de retención de latón soportan presiones hasta PN-16 bar y pueden conducir flujos que oscilen entre -10ºC y 90ºC. Están indicadas para utilizar tanto con aire como con agua y cuentan con un cierre de obturador cónico.
Estas válvulas de retención están disponibles con distintos diámetros de rosca desde R.H 3/4″ hasta 2.1/2”.
Polipropileno reforzado
Las válvulas de retención de productos químicos presentan una alta resistencia al desgaste ocasionado por sustancias químicas. Estas válvulas cuentan con un cuerpo fabricado con polipropileno reforzado con vidrio, una combinación que asegura la resistencia ante agentes químicos utilizados hoy en día tanto en industria como en agricultura.
Puede trabajar con una presión hasta 20 bar.
Acero inoxidable y fundición dúctil
El cuerpo de la válvula puede fabricarse en acero inoxidable 304L, mientras que el eje puede fabricarse en acero inoxidable 2Cr13 de alta resistencia. La fundición dúctil y el acero inoxidable se emplean también en válvulas metálicas de doble disco.
Tipo de unión: encolar, roscar o bridas
Unión mediante encolado
La unión a tubería mediante encolado es habitual en válvulas de PVC para instalaciones de piscina. La válvula de pie en PVC para encolar enlaza con la tubería mediante encolado.
La válvula antirretorno de clapeta Hidroten se puede encolar por ambos extremos y está disponible para tuberías de 50 mm ó 63 mm. La válvula antirretorno Clear Series AstralPool está disponible en 50 o 63 mm.
Rosca hembra
Las válvulas de retención de PVC están disponibles con dos tipos de unión, encolar y rosca hembra. La válvula antirretorno PVC Cepex EPDM roscar tiene anillos tóricos en EPDM y funcionamiento con muelle.
Montaje entre bridas
La válvula antirretorno de clapeta Pvc Cepex se monta entre bridas PN 10. La válvula antirretorno metálica está diseñada para la instalación con bridas.
Cómo elegir una válvula para la depuradora
- Ubicación: para la base de la aspiración de una bomba se utiliza una válvula de pie; para una bomba situada por encima del nivel del agua puede ser útil una válvula de clapeta con visor.
- Diámetro: debe coincidir con la medida de la tubería, como 32 mm, 50 mm, 63 mm o diámetros superiores.
- Sentido de circulación: las válvulas de retención solo permiten el paso del fluido en un sentido de la instalación.
- Mecanismo de cierre: el muelle ofrece un cierre asistido, la bola puede cerrar por gravedad y la clapeta resulta adecuada cuando se busca una sección amplia y fácil de limpiar.
- Presión: la presión de trabajo de la válvula debe ser compatible con la presión de la instalación.
- Posición: algunas válvulas pueden instalarse en horizontal o vertical, mientras que otras necesitan una orientación determinada.
- Mantenimiento: una tapa roscada, un cuerpo desmontable o un visor transparente facilitan la inspección y la limpieza.
- Material: el PVC-U ofrece resistencia a sustancias químicas inorgánicas, mientras que el latón, la fundición dúctil y el acero inoxidable se destinan a otras condiciones de presión, temperatura o diámetro.
La válvula antirretorno de Ø50 mm para piscinas está diseñada para ofrecer una solución eficiente en sistemas de piscinas desbordantes y vasos comunicantes. Está fabricada en PVC y ABS, con muelle anticorrosión resistente al agua salada, asegurando durabilidad y eficacia.
Su diseño intuitivo facilita la integración en cualquier sistema de piscina. La tapa en rosca proporciona un acceso rápido y fácil, facilitando la limpieza y el mantenimiento regular.
Esta válvula antirretorno está diseñada para no reducir la presión ni el caudal del agua, asegurando que el sistema de la piscina funcione de manera óptima.
Mantenimiento y limpieza
Una característica destacada es su tapa en rosca, que proporciona un acceso fácil para la limpieza y el mantenimiento. Esta funcionalidad es crucial para evitar bloqueos y garantizar un funcionamiento sin problemas a largo plazo.
La estructura desmontable permite acceder al mecanismo de cierre y retirar suciedad, hojas o impurezas. En las instalaciones donde la válvula está antes de la bomba y del filtro, el agua puede venir sucia y con hojas, por lo que la posibilidad de inspección resulta especialmente útil.
La estructura autolimpiable elimina automáticamente las impurezas adheridas al disco, reduciendo así la frecuencia de mantenimiento.
Problemas habituales de funcionamiento
La bomba se desceba
Cuando la bomba de filtración está por encima de la línea del agua, una válvula antirretorno colocada antes de la bomba puede evitar que se descebe. Las válvulas de pie también evitan el retroceso del agua y ayudan a que la aspiración esté siempre en carga.
La válvula no deja pasar el agua
En una instalación sobre conducciones de evacuación, puede ser necesario retirar el muelle que mantiene el clapet cerrado cuando la presión del agua no es suficiente para abrirlo. Sin el muelle, el clapet deja pasar el agua en el sentido correcto y se cierra bien si el agua refluye en el sentido contrario.
Este comportamiento muestra que la presión mínima de apertura debe ser compatible con el caudal y las condiciones de la instalación.
La clapeta se atasca
Cuando en la piscina hay pinochas y se quedan atascadas en la compuerta, una tapa accesible facilita la limpieza. El visor transparente permite comprobar si la válvula está atascada sin desmontarla completamente.
Hay pérdida de carga
La clapeta interior de apertura total requiere mínimo esfuerzo y produce mínima pérdida de carga. El diseño fluidodinámico optimizado también favorece una baja contrapresión, silenciosidad y larga duración frente a fuertes vibraciones.
Datos de referencia de distintos modelos
| Tipo | Características |
|---|---|
| Válvula de pie | Antirretorno de muelle, rejilla para cuerpos extraños, aspiración de bombas |
| Válvula de muelle | Cuerpo de PVC, muelle de acero inoxidable, cierre con media esfera |
| Válvula de bola | Cierre por gravedad, instalación vertical o con presión mínima |
| Válvula de clapeta | Instalación horizontal o vertical, montaje entre bridas |
| Válvula con visor | Clapeta, visor transparente, indicador de flujo, sistema Netvitc |
| Válvula metálica | Doble disco, PN 16, montaje con bridas |
Aplicaciones especiales
Las válvulas de retención están dirigidas a la gestión y tratamientos de agua tanto en riego como en industria. Las válvulas de retención system A/C visor presentan tres sistemas de cierre: clapeta libre, auto-cierre y auto-cierre visor.
Las válvulas de retención de fundición dúctil rubercheck cuentan con dos discos que se abren cuando el agua ejerce presión sobre ellos y se cierran cuando el agua deja de circular. Estas válvulas pueden instalarse tanto en vertical como en horizontal.
Para sistemas de mayor tamaño, estas válvulas están disponibles en una variedad de diámetros nominales desde DN50 hasta DN300. Las válvulas system A/C visor presentan diámetros nominales que oscilan entre DN80 y DN250.
Las válvulas de retención de aire se colocan para evitar la vuelta del agua al soplante en instalaciones de spas, hidromasajes y Jacuzzi.
Las válvulas de retención de productos químicos ofrecen resistencia al desgaste ocasionado por sustancias químicas y pueden trabajar con una presión hasta 20 bar.
VALVULA ANTIRRETORNO, QUE ES, COMO FUNCIONA Y PARA QUE SIRVE
Instalación correcta
- Compruebe el diámetro de la tubería y el tipo de unión disponible.
- Identifique el sentido de circulación indicado en el cuerpo de la válvula.
- Coloque la válvula en el tramo correspondiente de aspiración, impulsión o retorno.
- Respete la posición de montaje permitida para el modelo elegido.
- En las versiones para encolar, realice la unión a tubería mediante encolado.
- En las versiones con bridas, utilice el montaje entre bridas estándar o PN 10 según el modelo.
- Verifique que las juntas estén correctamente colocadas.
- Compruebe que la clapeta, la bola o la semiesfera se muevan sin obstrucciones.
- Después de la instalación, revise que no haya fugas y que el agua avance en el sentido previsto.
Las válvulas de retención de PVC presentan una instalación sencilla y su mantenimiento es fácil. Pueden usarse tanto en vertical como en horizontal, aunque la posición concreta debe ajustarse a las características del modelo.
La válvula de retención con visor Hidroten permite instalación en horizontal o vertical mediante encolado a PVC. La válvula antirretorno de clapeta Pvc Cepex también permite instalación horizontal o vertical.
Presión, temperatura y durabilidad
La válvula antirretorno de clapeta Pvc Cepex necesita una presión mínima de retorno de 0,2 Atm para su cierre total. La válvula de retención con visor Hidroten garantiza la estanqueidad con 0,1 BAR.
La válvula de retención de latón soporta presiones hasta PN-16 bar y puede conducir flujos que oscilen entre -10ºC y 90ºC. La válvula antirretorno de clapeta Pvc Cepex alcanza una temperatura máxima de trabajo de 55ºC a 1 Atm.
La válvula metálica de doble disco tiene una presión nominal de 16 kg por cm2 (PN 16). Las válvulas de fundición dúctil pueden soportar presiones hasta PN16 y temperaturas de hasta 120ºC.
El PVC y ABS de alta calidad están diseñados para resistir la corrosión, incluso en entornos de agua salada. El muelle anticorrosión garantiza una larga vida útil y un rendimiento constante.
