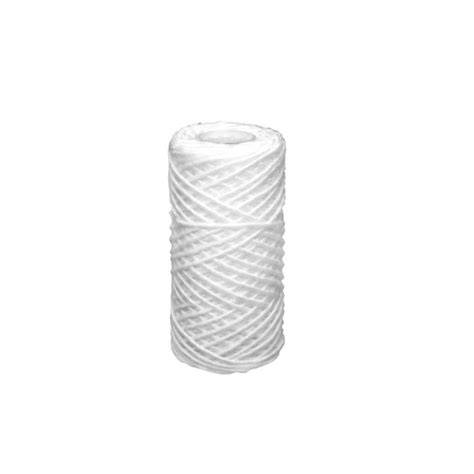

El cartucho filtrante bobinado de 50 micras es un elemento desechable fabricado en polipropileno bobinado, destinado a la filtración de agua y otros líquidos compatibles. El modelo de 10 pulgadas ofrece una filtración de 50 micras, un caudal de 16,66 l/min y una presión máxima de trabajo de 5 bar.
Su estructura de hilo bobinado permite retener partículas suspendidas y sólidos en el fluido, mientras que el polipropileno proporciona amplia compatibilidad química. El cartucho tiene una eficacia de filtración superior al 85 %, una temperatura de trabajo de 0 ºC a 90 ºC y está certificado por la FDA.
Características principales
| Característica | Especificación |
|---|---|
| Tipo de cartucho | Cartucho filtrante bobinado |
| Grado de filtración | 50 micras |
| Material | Polipropileno bobinado |
| Dimensiones | 10" |
| Presión máxima | 5 bar |
| Presión máxima | 72 PSI |
| Caudal | 16,66 l/min |
| Caudal | 4,5 gal/min |
| Temperatura de trabajo | 0 ºC a 90 ºC |
| Eficacia de filtración | >85% |
| Uso | Desechable |
| Certificación | FDA |
Qué significa una filtración de 50 micras
El valor de 50 micras identifica el tamaño nominal de las partículas que el cartucho puede retener durante el proceso de filtración. Esta graduación se utiliza como filtración de sedimentos, por lo que resulta adecuada para reducir la presencia de partículas suspendidas relativamente grandes en el agua o en líquidos compatibles.
La filtración de 50 micras se sitúa entre las opciones de filtración más abiertas y los cartuchos de porosidad más fina. En la misma categoría existen cartuchos de 20, 10 y 5 micras, que ofrecen una retención más fina y pueden utilizarse cuando se necesita un mayor nivel de depuración.
Construcción en polipropileno bobinado
El elemento filtrante está construido con hilo de polipropileno bobinado. La disposición del hilo forma una estructura capaz de retener sedimentos a lo largo del cartucho, en lugar de concentrar toda la carga contaminante únicamente en la superficie exterior.
El material de polipropileno ofrece amplia compatibilidad química. Además, el cartucho bobinado FA-50 está construido en polipropileno bobinado y certificado FDA.
La construcción bobinada permite utilizar el cartucho en instalaciones donde sea necesario reducir la presencia de sólidos suspendidos antes de otras etapas de tratamiento. Como elemento desechable, debe sustituirse cuando la acumulación de partículas reduzca el caudal o aumente la pérdida de carga.
Dimensiones y compatibilidad
El cartucho tiene unas dimensiones de 10 pulgadas. Para utilizarlo correctamente, es necesario instalarlo en una carcasa o filtro de agua compatible con cartuchos de esta longitud.
El cartucho se presenta como un componente independiente, mientras que determinados filtros de agua de 10 pulgadas se suministran sin cartucho. La compatibilidad debe comprobarse teniendo en cuenta la longitud del alojamiento, las conexiones del portafiltros y el espacio disponible para realizar el mantenimiento.
También existen cartuchos bobinados de polipropileno de 20 pulgadas, pero no son equivalentes dimensionalmente a un cartucho de 10 pulgadas. La longitud del cartucho debe coincidir con la de la carcasa para garantizar el cierre y el funcionamiento adecuados del conjunto.
Presión y caudal de funcionamiento
La presión máxima indicada para el cartucho es de 5 bar, equivalente a 72 PSI. Este valor debe respetarse durante el funcionamiento para evitar que el elemento filtrante trabaje fuera de sus condiciones especificadas.
El caudal indicado es de 16,66 l/min, equivalente a 4,5 gal/min. El caudal real puede depender del estado del cartucho, de la cantidad de sedimentos retenidos, de la presión disponible y de las características del líquido filtrado.
Cuando el cartucho acumula partículas, la resistencia al paso del agua aumenta y el caudal puede disminuir. Por ese motivo, el control del caudal y de la presión antes y después del filtro ayuda a identificar la necesidad de sustitución.
Temperatura de trabajo y compatibilidad química
La temperatura de trabajo especificada se encuentra entre 0 ºC y 90 ºC. El cartucho debe utilizarse dentro de este intervalo para mantener las condiciones de funcionamiento indicadas.
El polipropileno proporciona amplia compatibilidad química, aunque la idoneidad final depende del líquido, de su concentración, de la temperatura y del tiempo de contacto. Antes de instalarlo en una aplicación específica, conviene verificar que el fluido sea compatible con el material del cartucho y con la carcasa que lo contiene.
Eficacia de filtración y aplicaciones
La eficacia de filtración indicada es superior al 85 %. El cartucho puede utilizarse como etapa de retención de sedimentos en instalaciones hidráulicas, sistemas de filtración de agua y procesos donde sea necesario reducir partículas suspendidas antes de otras fases de tratamiento.
La graduación de 50 micras resulta apropiada cuando se busca una retención de partículas más gruesas sin utilizar todavía un cartucho de filtración fina. Puede emplearse como primera etapa para proteger componentes posteriores frente a la acumulación de sedimentos.
- Filtración de sedimentos en agua.
- Protección de equipos y componentes hidráulicos.
- Prefiltración antes de cartuchos de menor micraje.
- Instalaciones con carcasas compatibles de 10 pulgadas.
- Procesos que requieran un elemento filtrante desechable.
La aplicación concreta debe definirse según la calidad del agua, el tipo de partículas presentes, el caudal requerido y la compatibilidad química del fluido. Una filtración de 50 micras no sustituye a los cartuchos de 20, 10 o 5 micras cuando se necesita una retención más fina.
Comparación con otros cartuchos
| Tipo de cartucho | Material o tecnología | Filtración |
|---|---|---|
| Cartucho filtrante de 10" | Polipropileno bobinado | 50 micras |
| Cartucho filtrante de 20" | Polipropileno bobinado | 50 micras |
| Cartucho filtrante de 20" | Polipropileno bobinado | 20 micras |
| Cartucho filtrante de 10" | Polipropileno bobinado | 10 micras |
| Cartucho filtrante de 10" | Polipropileno bobinado | 5 micras |
| Cartucho de 10" | Carbón activo | 5 micras |
| Cartucho de 10" | Malla inoxidable | 144 micras |
| Cartucho de 20" | Malla de plástico | 80 micras |
La elección entre 50, 20, 10 o 5 micras depende del nivel de retención requerido y de la pérdida de carga admisible. Un cartucho de 50 micras permite una filtración menos fina que uno de 5 micras, pero puede ser más adecuado como primera etapa cuando el agua contiene una cantidad apreciable de sedimentos.
Los cartuchos de carbón activo cumplen una función diferente, ya que el material filtrante no es el mismo que el del cartucho de polipropileno bobinado. Del mismo modo, los cartuchos de malla inoxidable o de malla de plástico deben seleccionarse atendiendo a su estructura, su grado de filtración y la posibilidad de limpieza o sustitución.
Instalación y sustitución
Antes de instalar el cartucho, la carcasa debe ser compatible con una longitud de 10 pulgadas y encontrarse en condiciones adecuadas de limpieza y estanqueidad. El cartucho debe colocarse correctamente en el alojamiento para evitar derivaciones del fluido sin filtrar.
Al tratarse de un elemento desechable, el cartucho debe sustituirse cuando se encuentre saturado o cuando la disminución del caudal indique una pérdida de rendimiento. La frecuencia de sustitución depende de la calidad del agua, del volumen tratado y de la concentración de partículas.
- Cerrar el paso del agua y liberar la presión del alojamiento.
- Abrir la carcasa del filtro siguiendo el procedimiento de la instalación.
- Retirar el cartucho usado.
- Comprobar el estado de la carcasa y de las juntas.
- Colocar el cartucho bobinado de 10 pulgadas y 50 micras.
- Cerrar la carcasa y restablecer el paso del agua.
- Comprobar que no existan fugas y verificar el caudal.
El mantenimiento debe realizarse respetando las condiciones de seguridad de la instalación y las instrucciones correspondientes a la carcasa. Si el cartucho se utiliza en un sistema presurizado, es especialmente importante eliminar la presión antes de abrir el alojamiento.
Datos de identificación
La referencia indicada para el cartucho es 1719000050. También aparece la referencia 001.02508 para el cartucho de filtro de 10 pulgadas, 50 micras y polipropileno bobinado.
La identificación del grado de filtración, la longitud y el material facilita la selección del repuesto correcto y evita instalar un cartucho con dimensiones o características diferentes a las requeridas por el sistema.
