La filtración de agua Challenger puede referirse a distintos componentes de tratamiento y circulación del agua: filtros de bomba de drenado y filtros para pelusas en lavadoras, bombas de filtración para piscinas y depósitos hidroneumáticos Challenger™ para sistemas de presión, riego, acumulación y expansión térmica.
La elección depende de la aplicación: el filtro de la bomba de drenado retiene residuos antes de la evacuación del agua, el filtro para pelusas recoge fibras del lavado y la bomba de filtración mantiene la circulación del agua en una piscina. Los depósitos Challenger™ funcionan como recipientes de presión para separar el agua y el aire mediante una membrana.
Filtración Challenger en lavadoras
No permita que salpique agua en el panel de control de su lavadora. Se puede producir corto circuito por filtración de agua al circuito eléctrico o electrónico. Antes de realizar operaciones de limpieza o mantenimiento, asegúrese de desconectar la lavadora.
Limpie el enchufe de la lavadora periódicamente y retire el polvo acumulado, con el fin de evitar riesgos de fuego accidental. Limpie profundamente con un paño suave o una esponja no metálica el detergente, blanqueador u otra sustancia que se haya derramado sobre la lavadora.
Limpie regularmente la parte exterior de la misma, para que luzca como nueva. No use cepillos, paños, ni esponjas ásperas. No utilice productos solventes ni abrasivos para limpiar, porque pueden dañar las superficies o el decorado de la lavadora.
Limpieza del filtro de la bomba de drenado
El filtro de la bomba de drenado debe limpiarse con la lavadora desconectada y tomando precauciones para recoger el agua retenida dentro de la bomba.
- Retire cuidadosamente de la parte posterior de su lavadora la tapa del filtro permitiendo que el agua salga, coloque un recipiente para almacenar el agua que se encuentra en la bomba.
- Retire completamente la tapa del filtro.
- Efectue la limpieza del filtro, tenga presente no usar sustancias abrasivas ni que puedan deteriorar el acabado del filtro.
- Posicione nuevamente el filtro en su lugar.
- Ajuste el filtro a su posición inicial.

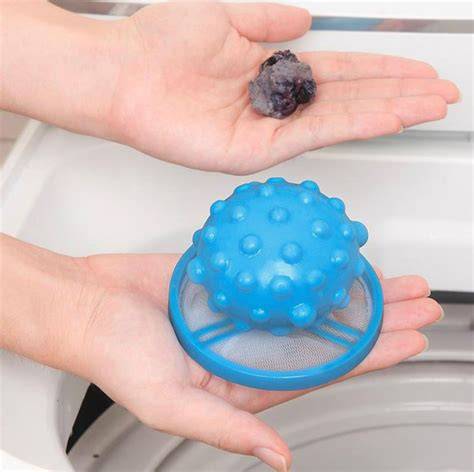

Limpieza del filtro para pelusas
El filtro para pelusas se encuentra en las tapas instaladas en el tambor de lavado/centrifugado. Su función es recoger los residuos de fibras que se desprenden durante el lavado.
Extracción: Hale la tapa filtro de pelusas en el sentido indicado por la flecha, tal como se muestra en la figura Nº 1, para cada una de las tapas existentes en el tambor de lavado/centrifugado.
Limpieza: Abra el filtro de pelusas contenido en la tapa filtro, en el sentido indicado por la flecha que aparece en la figura Nº 2. Luego con un cepillo de cerda plástica proceda a limpiar los residuos de fibras que queden adheridos después de finalizado cada lavado.
Para facilitar la limpieza, puede sumergir este filtro en agua como se indica en la fig 3. La imagen anterior es un figura representativa de uno de los modelos, el filtro para pelusas puede variar en cuanto a diseño en los diferentes modelos.

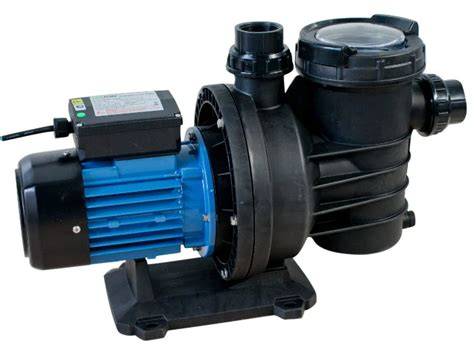

Bombas de filtración Challenger para piscinas
La bomba de filtración CHALLENGER es ideal para las piscinas privadas y residenciales. Está ideada para resistir a la corrosión y está adaptada al tratamiento del agua por electrolisis salina.
Gracias a su tapa pre-filtro transparente, podrá sin ningún tipo de manipulación, comprobar el estado del filtro. Para garantizar la calidad, cada bomba está probada en fabrica.
La presión máxima de funcionamiento es de 3,5 Bar. La temperatura máxima de funcionamiento es de 40°C. El nivel sonoro es inferior a 70 dB (A). Las conexiones unión son de 50/63mm (1"/1,5").
| Potencia | Tipo | Caudal |
|---|---|---|
| 3/4 cv | Monofásica | 11 m³/h |
| 3/4 cv | Trifásica | 11 m³/h |
| 1 cv | Monofásica | 14 m³/h |
| 1 cv | Trifásica | 14 m³/h |
| 1.5 cv | Monofásica | 18 m³/h |
| 1.5 cv | Trifásica | 18 m³/h |
| 2 cv | Monofásica | 25 m³/h |
| 2 cv | Trifásica | 25 m³/h |
| 3 cv | Monofásica | 34 m³/h |
| 3 cv | Trifásica | 34 m³/h |
Correspondencia entre pulgadas/mm : 1" equivale a 50 mm, 2" equivale a 63 mm.

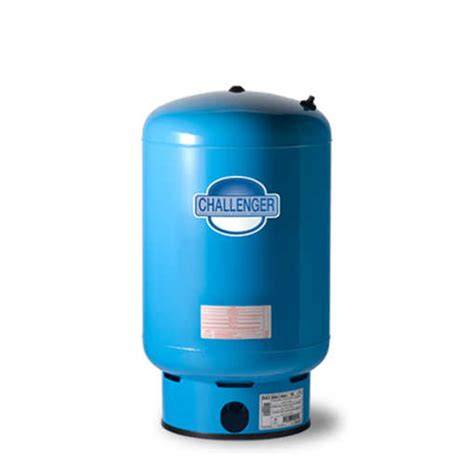

Depósitos hidroneumáticos Challenger™
CHALLENGER™ (Agua potable - Hasta 10 bar) Depósito hidroneumático sin mantenimiento para una amplia gama de aplicaciones, incluyendo sistemas de presión para riego, boosters, variadores de velocidad, acumulación, expansión térmica, calefacción, amortiguación de golpes de ariete, etc.
Los depósitos Challenger™ están diseñados con una innovadora tecnología de diafragma de acción controlada CAD-2 patentada. Membrana de butilo 100% resistente al cloro con un revestimiento de polipropileno copolímero.
El montaje de la membrana se realiza con un anillo bloqueador de retención interior que facilita la separación del agua en una atmósfera pre-cargada con aire, proporcionando una separación entre la membrana y la pared del depósito, en una cámara anticorrosiva.
El acabado exterior se realiza con pintura poliuretano sobre una capa de base de epoxi, protegiendo así contra los rayos UV y ambientes salinos. Certificaciones: Estándar 61 de la NSF, CE/PED, WRAS, ACS, ISO:9001 y Gost.
Aplicaciones de los tanques Challenger™
Los tanques Challenger™ son ideales para una amplia gama de aplicaciones, incluyendo sistemas booster de presión, sistemas hidroneumáticos de superficie y pozo profundo, irrigación, aplicaciones comerciales e industriales, para evitar golpe de ariete.
Para sistemas con variadores de velocidad expansión térmica, y expansión por calefacción. No requiere mantenimiento.
Tecnología de diafragma y separación del agua
Diseñados con la nueva tecnología de diafragma CAD-2 patentada. Incorpora una membrana de butilo 100% resistente al cloro con un revestimiento de polipropileno copolímero moldeado con precisión para excelente separación del aire y el agua.
El ensamblaje de la membrana CAD-2 se realiza mediante un anillo bloqueador de retención interior, de tal forma que el agua de descenso queda dentro de una atmosfera pre cargada con aire, proporcionando una separación entre la membrana y la pared del depósito, sellando el agua en una cámara totalmente anticorrosiva.
Diseño innovador tipo «colchón de aire” que garantiza menos problemas con la condensación. Cámara de aire sellada por una junta tórica fija, con lo que asegura un funcionamiento sin escapes y sin necesidad de mantenimiento durante muchos años.
Protección exterior y control de calidad
Acabado de pintura de poliuretano sobre una base de epoxi de color almendra. Ofrece cientos de horas de protección contra los rayos UV y protección en ambiente salino.
Los tanques Challenger™ son puestos a prueba en varias etapas de la línea de producción para verificar su calidad.
Especificaciones técnicas
| Modelo | Tipo | Capacidad | Presión max. | Conexión | Diámetro | Alto |
|---|---|---|---|---|---|---|
| GCB-200LV | Vertical con base | 200 litros | 10 Bar | 11 ¼» | 534 mm | 1041 mm |
| GCB-300LV | Vertical con base | 310 litros | 10 Bar | 11 ¼» | 534 mm | 1511 mm |
| GCB-450LV | Vertical con base | 450 litros | 10 Bar | 11 ¼» | 661 mm | 1539 mm |
Partes interiores del calderín Challenger™
- Libre de fugas, anillo de sellado en tapa de válvula de aire
- Acabado automotriz de pintura de poliuretano sobre una base de epoxi.
- La tecnología de diafragma CAD-2 patentada.
- Conexión de agua de acero inoxidable.
- Diseño de doble diafragma elimina la condensación.
- Revestimiento de polipropileno virgen.
Modelo: GCB-200LV - 200 litros, GCB-300LV - 300 litros, GCB-450LV - 450 litros.
