Los clarificadores de gran velocidad son equipos de separación sólido-líquido que aceleran la sedimentación de las partículas suspendidas y permiten tratar mayores caudales en una superficie menor que los clarificadores convencionales. Se utilizan cuando la planta necesita mejorar la calidad del efluente, reducir su huella física o ampliar su capacidad sin construir grandes depósitos adicionales.
Estos sistemas funcionan reduciendo la velocidad del flujo, favoreciendo la aglomeración o sedimentación de los sólidos y concentrando los lodos para su extracción. Sus principales aplicaciones se encuentran en el tratamiento de aguas residuales municipales e industriales, la minería, el procesamiento de minerales, la industria alimentaria, la industria química, la pulpa y el papel, el tratamiento de agua potable y la recuperación de agua de proceso.
Qué es un clarificador de gran velocidad
Un clarificador es un tanque de sedimentación que separa los sólidos en suspensión del agua por gravedad, produciendo un efluente limpio en la parte superior y lodos concentrados en el fondo.
Los clarificadores de aguas residuales se utilizan en plantas municipales e industriales para reducir los sólidos en suspensión y la turbidez antes o después del tratamiento biológico.
El principio es la gravedad. Si se reduce lo suficiente la velocidad del agua y se da a las partículas el tiempo y el espacio necesarios, estas se sedimentan.
Los clarificadores de gran velocidad incorporan tecnologías que aumentan la velocidad de separación respecto a los tanques convencionales, como placas lamelares, sedimentadores tubulares, floculación lastrada o lechos fluidos de sólidos.
Los clarificadores de alta velocidad, por su parte, utilizan tecnologías avanzadas para acelerar el proceso de sedimentación, lo que los hace idóneos para instalaciones con limitaciones de espacio o caudales elevados.
Principio de funcionamiento
Un clarificador funciona reduciendo la velocidad del flujo, de modo que las partículas en suspensión se depositan en el fondo, donde un rascador de movimiento lento las empuja hacia una tolva de lodos para su evacuación.
El agua clarificada rebosa por un alero situado en la superficie y pasa a la siguiente etapa.
Entrada y distribución del caudal
El agua entra a través de un pozo central o de un deflector de distribución que distribuye el caudal de manera uniforme y reduce la velocidad para que pueda comenzar la sedimentación.
En los clarificadores circulares, el afluente ingresa al clarificador a través de la tubería de entrada del afluente y se dirige hacia la entrada disipadora de energía (EDI).
El propósito del EDI es reducir la velocidad del afluente, lo que aumenta la eficiencia en la separación de los sólidos suspendidos del líquido.
Una distribución uniforme evita turbulencias, reduce los cortocircuitos hidráulicos y permite que todo el volumen del tanque participe en la separación.
Floculación y acondicionamiento
La coagulación química realizada en la fase anterior hace que las partículas finas se sedimenten más rápidamente.
En determinados clarificadores de alto rendimiento, la alimentación se mezcla previamente con floculante para acelerar el efecto de sedimentación.
La mezcla de la pulpa y el floculante puede pasar a la zona inferior del tanque a través de un lecho fluido creado por los sólidos sedimentados.
De este modo se fuerza el contacto de las partículas sólidas con el floculante retenido en el lecho, potenciándose así el efecto del reactivo.
Zona de sedimentación
En la zona de sedimentación tranquila, las partículas más pesadas que el agua se hunden hacia el fondo.
Los sólidos suspendidos más pesados se depositan en el fondo del clarificador y se acumulan formando lodo.
Los sólidos sedimentables más pesados se hunden al fondo del clarificador, se acumulan como lodo y se eliminan usando rastrillos o arados.
Los sólidos suspendidos más ligeros flotan hacia la superficie del clarificador y se acumulan formando espuma.
Los sólidos más pesados se denominan sólidos sedimentables, mientras que los más ligeros se denominan sólidos flotantes.
Recogida y extracción de lodos
Un rascador giratorio o móvil traslada los lodos sedimentados a una tolva central o final para su bombeo.
Cada rastrillo tiene raspadores asociados que mueven progresivamente el lodo desde la base del clarificador hacia el pozo de lodo.
Luego, el lodo se bombea desde el pozo de lodo a un área de disposición de desechos o para un tratamiento adicional.
En los clarificadores de alto rendimiento, un sistema de rastras que gira en el fondo del tanque empuja el lodo sedimentado hacia el cono central de descarga, de donde es extraído mediante bombeo.
La frecuencia y concentración de la descarga de lodos del tanque clarificador se controla de manera continua mediante un detector de carga que actúa sobre el sistema de bombeo de lodos.
Eliminación de sólidos flotantes
Los sólidos flotantes más ligeros flotan hacia la parte superior del clarificador, se acumulan como espuma y se eliminan usando un desnatador de espuma.
El desnatador descarga la espuma en el canal de espuma, donde se drena a una ubicación remota.
La eliminación continua de natas, grasas, aceites y espuma evita que estos materiales alcancen el vertedero y contaminen el efluente.
Salida del agua clarificada
Una vez que los sólidos sedimentables y flotantes se han separado del afluente, el afluente pasa a través de un vertedero, generalmente un vertedero en V.
El propósito del vertedero es permitir que pase una fina película de agua a través del vertedero, pero muy pocos sólidos suspendidos.
El vertedero generalmente está precedido por un deflector de espuma que evita que la espuma llegue al vertedero.
Después de fluir a través del vertedero, el líquido entra en el canal de efluente.
El agua clarificada asciende a través del lecho fluido hacia la superficie, siendo evacuada por medio de un canal periférico de rebose.
Cómo aceleran la sedimentación
El objetivo de un clarificador de gran velocidad es aumentar la capacidad de separación sin depender exclusivamente de un tanque de mayor tamaño.
Los mecanismos avanzados de sedimentación permiten capturar mejor las partículas finas y la materia coloidal, lo que da como resultado un efluente más claro y una carga reducida en los procesos aguas abajo.
Mediante el uso de tecnologías avanzadas como placas laminares, sedimentadores tubulares o floculación lastrada, estos clarificadores pueden alcanzar mayores velocidades de sedimentación en una fracción del espacio requerido por los diseños tradicionales.
Los clarificadores de alto rendimiento pueden alcanzar velocidades de entre tres y veinte veces superiores a las obtenidas en tanques convencionales.
Esta aceleración puede lograrse aumentando el área efectiva de sedimentación, mejorando el contacto entre partículas y reactivos, controlando hidráulicamente el flujo o incorporando sólidos que favorecen la formación de flóculos más densos.

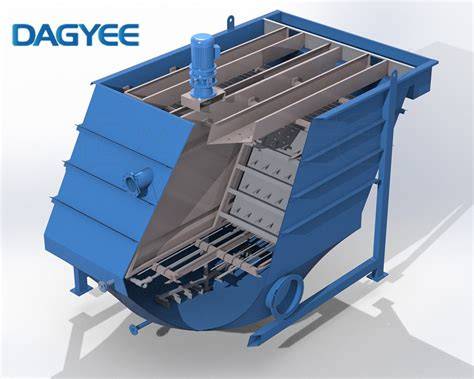

Clarificadores lamelares
Los clarificadores Lamella representan una innovación significativa en el diseño de clarificadores, ofreciendo una mayor eficiencia de sedimentación a través de un enfoque único para la sedimentación de partículas.
Estos clarificadores utilizan una serie de placas o tubos inclinados para aumentar el área de sedimentación efectiva en un espacio compacto, lo que los hace especialmente valiosos en entornos con limitaciones de espacio.
Funcionamiento de las placas inclinadas
El principio clave de los clarificadores lamelares es el uso de superficies inclinadas para crear múltiples zonas de decantación.
A medida que el agua residual fluye hacia arriba entre las placas, las partículas se depositan en las superficies inclinadas y se deslizan hasta una zona de recogida en el fondo del decantador.
Este diseño aumenta drásticamente la superficie disponible para la decantación en comparación con los clarificadores convencionales del mismo tamaño.
Un clarificador de láminas utiliza placas inclinadas apiladas para multiplicar la superficie de sedimentación en un depósito de pequeñas dimensiones.
Las partículas se depositan en las placas y se deslizan hasta la tolva, lo que permite clarificar el mismo caudal en una fracción del espacio que ocupa un clarificador convencional.
Ventajas de los clarificadores lamelares
Los clarificadores Lamella pueden alcanzar hasta 10 veces la superficie de decantación de un clarificador convencional en el mismo espacio, lo que se traduce en una capacidad de tratamiento significativamente mayor y en una mejora de la calidad del efluente.
Una de las principales ventajas de los clarificadores lamelares es su capacidad para manejar mayores tasas de carga hidráulica manteniendo una excelente eficacia de eliminación de sólidos.
Esto los hace especialmente adecuados para aplicaciones con caudales elevados o condiciones de influente variables.
La naturaleza modular de los paquetes de placas inclinadas permite personalizar y escalar fácilmente el sistema para satisfacer requisitos de tratamiento específicos.
Esta modularidad también facilita el mantenimiento y la sustitución de componentes en comparación con los grandes clarificadores convencionales.
Otra ventaja de los clarificadores lamelares es su capacidad para tratar eficazmente una amplia gama de tamaños de partículas.
Las múltiples zonas de sedimentación creadas por las placas inclinadas permiten que tanto las partículas grandes como las pequeñas se sedimenten fuera de la corriente de agua, lo que mejora la eficacia general del tratamiento.
Limitaciones operativas
Aunque los clarificadores lamelares ofrecen numerosas ventajas, es importante tener en cuenta factores como la posible obstrucción de las placas y la necesidad de una distribución adecuada del caudal para garantizar un rendimiento óptimo.
Un diseño, funcionamiento y mantenimiento adecuados son cruciales para maximizar los beneficios de estos avanzados sistemas de clarificación.
La acumulación de sólidos sobre las placas puede reducir el área hidráulica disponible y afectar a la calidad del efluente, especialmente cuando el agua contiene fibras, grasas o partículas mal floculadas.
La alimentación debe distribuirse de manera uniforme para evitar zonas de sobrecarga, turbulencias y cortocircuitos dentro del paquete lamelar.
Comparación del rendimiento
| Tipo de clarificador | Eficacia de eliminación típica | Espacio necesario | Manejo del caudal |
|---|---|---|---|
| Convencional | 50-70% TSS | Grande | Bajo a medio |
| Alta velocidad | 70-90% TSS | Medio | Alta |
| Lamella | 80-95% TSS | Pequeño | Media a alta |
| Parámetro | Clarificador convencional | Clarificador Lamella |
|---|---|---|
| Zona de asentamiento | 1x | Hasta 10 veces |
| Tasa de carga hidráulica | 1-3 m/h | 5-10 m/h |
| Huella | Grande | Compacto |
| Eficacia de eliminación de sólidos | 60-80% | 80-95% |
| Consumo de energía | Más alto | Baja |
Los clarificadores de alta tasa pueden alcanzar tasas de carga hidráulica hasta 30% superiores a las de los clarificadores convencionales, lo que permite tratar mayores volúmenes de aguas residuales en el mismo espacio.
| Característica | Clarificador convencional | Clarificador de alta velocidad |
|---|---|---|
| Tasa de carga superficial | 20-30 m³/m²/día | 40-100 m³/m²/día |
| Huella | Grande | 50-70% Más pequeño |
| Coste de capital | Baja | Más alto |
| Costes de explotación | Más alto | Baja |
| Eliminación de sólidos | Bien | Excelente |
Ventajas principales de los clarificadores de gran velocidad
Menor superficie ocupada
Una de las principales ventajas de los clarificadores de alta velocidad es su diseño compacto.
Esto los hace especialmente valiosos en zonas urbanas o instalaciones con disponibilidad limitada de terreno.
Los clarificadores de alto rendimiento consiguen una menor superficie de decantación o un menor tamaño del tanque clarificador.
La reducción de la huella facilita la ampliación de plantas existentes y la integración del equipo en instalaciones donde no es posible construir grandes balsas convencionales.
Mayor capacidad hidráulica
Los clarificadores de alta velocidad ofrecen un rendimiento mejorado en términos de eficacia de eliminación de sólidos.
Su capacidad para tratar mayores tasas de carga hidráulica permite manejar caudales elevados sin aumentar proporcionalmente el tamaño de la instalación.
Estos sistemas avanzados ofrecen varias ventajas que los hacen atractivos tanto para nuevas instalaciones como para la mejora de instalaciones existentes.
Los mecanismos avanzados de sedimentación proporcionan una mayor flexibilidad operativa, lo que permite a las plantas mantener un rendimiento constante incluso durante picos de caudal o condiciones variables del afluente.
Mejor calidad del efluente
La captura mejorada de partículas finas y coloides produce un efluente más claro y reduce la carga sobre los procesos posteriores.
Los clarificadores son esenciales para eliminar los sólidos en suspensión y reducir la demanda bioquímica de oxígeno (DBO) en las plantas de tratamiento de aguas residuales.
Los clarificadores primarios pueden eliminar entre 50 y 70% de sólidos en suspensión y entre 25 y 40% de demanda bioquímica de oxígeno (DBO) de las aguas residuales brutas, mientras que los secundarios consiguen eliminar hasta 99% de sólidos en suspensión del efluente tratado biológicamente.
Flexibilidad frente a variaciones del afluente
Los clarificadores de alta velocidad tienen capacidad para gestionar con mayor eficacia las fluctuaciones de calidad y caudal del afluente.
La flexibilidad operativa es especialmente importante en las instalaciones industriales, donde la concentración de sólidos y el caudal pueden cambiar según el proceso productivo.
La selección del tipo de clarificador adecuado depende de varios factores, como las características de las aguas residuales, el espacio disponible, los objetivos del tratamiento y los requisitos reglamentarios.
Menor consumo de productos químicos y energía
Aunque el coste de capital inicial de los clarificadores de alta velocidad puede ser superior al de los sistemas convencionales, a menudo se traducen en unos costes globales del ciclo de vida más bajos debido a la reducción de las necesidades de terreno, la mejora de la eficiencia energética y el menor consumo de productos químicos.
Además, el rendimiento superior de estos sistemas puede suponer un ahorro significativo en los procesos de tratamiento posteriores.
Los clarificadores Lamella también ofrecen ventajas en términos de consumo de energía, que puede ser inferior al de los diseños convencionales.
Automatización del proceso
Los sistemas de alto rendimiento pueden incorporar sensores para controlar automáticamente la interfase sólido-líquido, la concentración del lodo, el par de los rastrillos y la frecuencia de extracción.
La frecuencia y concentración de la descarga de lodos del tanque clarificador se controla de manera continua mediante un detector de carga que actúa sobre el sistema de bombeo de lodos.
Los sistemas de control permiten ajustar el funcionamiento de los equipos de acuerdo con la carga de sólidos y las condiciones hidráulicas.
Diferencias entre clarificadores convencionales y de gran velocidad
Los clarificadores convencionales son el tipo más común, con grandes depósitos circulares o rectangulares donde entran las aguas residuales y los sólidos se depositan en el fondo.
Los clarificadores convencionales son los más utilizados en las plantas de tratamiento de aguas residuales y representan aproximadamente 70% de todos los clarificadores instalados en el mundo.
Los clarificadores de alta velocidad utilizan superficies de sedimentación ampliadas, zonas de floculación o mecanismos de separación intensificada para tratar un caudal mayor en un volumen más reducido.
| Aspecto | Clarificador convencional | Clarificador de gran velocidad |
|---|---|---|
| Principio | Sedimentación gravitacional en un único plano | Sedimentación intensificada mediante placas, tubos, floculación o lecho fluido |
| Superficie ocupada | Grande | Reducida |
| Capacidad por superficie | Baja a media | Alta |
| Complejidad | Diseño sencillo | Diseño más avanzado |
| Coste inicial | Generalmente menor | Puede ser superior |
| Coste del ciclo de vida | Depende del terreno y de la capacidad requerida | Puede reducirse por el menor espacio y la mayor eficiencia |
Clarificadores primarios y secundarios
Los clarificadores primarios y secundarios cumplen funciones distintas en el proceso de tratamiento de aguas residuales, ya que cada uno desempeña un papel crucial en la eliminación de diferentes tipos de contaminantes.
Los clarificadores primarios y secundarios realizan la misma función física en diferentes etapas de la planta.
Clarificación primaria
Los clarificadores primarios suelen ser el primer paso importante del tratamiento tras el cribado preliminar y la eliminación de arenas.
Se centran en la eliminación de sólidos fácilmente sedimentables y materiales flotantes mediante sedimentación gravitacional.
Estos clarificadores están diseñados para tratar aguas residuales brutas y pueden eliminar una parte significativa de los sólidos en suspensión y parte de la materia orgánica.
Un clarificador primario elimina los sólidos sedimentables de las aguas residuales sin tratar antes del tratamiento biológico.
Los clarificadores primarios ayudan a eliminar los sólidos orgánicos e inorgánicos sedimentables de las aguas residuales sin tratar.
Los clarificadores utilizan la gravedad para sedimentar las partículas suspendidas, que luego se recogen y se eliminan como lodo.
Clarificación secundaria
Los clarificadores secundarios se sitúan después de los procesos de tratamiento biológico, como los sistemas de lodos activados.
Su función principal es separar el flóculo biológico o lodo del agua tratada.
Estos clarificadores manejan un tipo diferente de influente, consistente en licor mezclado procedente de los tanques de aireación, que contiene microorganismos y aguas residuales parcialmente tratadas.
Un clarificador secundario separa los lodos biológicos del agua tratada tras la fase de aireación.
En las plantas de tratamiento de aguas residuales municipales, los clarificadores secundarios separan la biomasa de microorganismos del agua tratada.
Los mecanismos de accionamiento periféricos garantizan una agitación suave y una sedimentación controlada de los flóculos biológicos, mejorando la eficiencia de la separación de la biomasa.
| Característica | Clarificador primario | Clarificador secundario |
|---|---|---|
| Tipo de afluente | Aguas residuales brutas | Mezcla de licores |
| Función principal | Asentar sólidos | Separación de biosólidos |
| Tiempo de retención | 1,5-2,5 horas | 2-4 horas |
| Tipo de lodo | Lodo primario bruto | Lodos activados |
Los clarificadores primarios pueden eliminar entre 50 y 70% de sólidos en suspensión y entre 25 y 40% de demanda bioquímica de oxígeno (DBO) de las aguas residuales brutas, mientras que los secundarios consiguen eliminar hasta 99% de sólidos en suspensión del efluente tratado biológicamente.
Los clarificadores secundarios requieren diseños más sofisticados para gestionar los flóculos biológicos más ligeros y a menudo incorporan características como pozos de amortiguación y deflectores de corriente de densidad para mejorar la sedimentación.
Clarificadores circulares de accionamiento periférico
Los clarificadores circulares, también conocidos como clarificadores de flujo radial, son una piedra angular de muchas plantas de tratamiento de aguas residuales, ya que desempeñan un papel crucial en los procesos de tratamiento primario y secundario.
Estos clarificadores se caracterizan por su diseño circular y su patrón de flujo radial, que ofrece varias ventajas en términos de eficiencia y simplicidad operativa.
El principio básico de un decantador circular consiste en introducir las aguas residuales en el centro del tanque, donde se distribuyen radialmente hacia el exterior.
A medida que el agua se desplaza hacia el perímetro, los sólidos se depositan en el fondo del tanque, formando un manto de lodos.
El agua limpia fluye por encima de un vertedero situado en el borde del tanque, mientras que unos rascadores giratorios situados en el fondo del tanque desplazan los sólidos sedimentados hacia un punto central de recogida para su eliminación.
Los mecanismos de accionamiento periférico garantizan un funcionamiento suave y una eliminación eficiente de los lodos.
Una de las principales ventajas de los clarificadores circulares es su capacidad para tratar grandes volúmenes de aguas residuales con eficacia.
El patrón de flujo radial favorece la distribución uniforme del afluente y ayuda a minimizar los cortocircuitos, lo que se traduce en un rendimiento más uniforme.
Clarificadores rectangulares y circulares
La forma de los clarificadores por sí sola no tiene un gran impacto en el rendimiento, siempre que estén bien diseñados.
La elección entre configuraciones de balsas de clarificación rectangulares y circulares depende de las condiciones de la planta, la hidráulica, la superficie disponible, el sistema de recogida de lodos y los costes de construcción y mantenimiento.
Rendimiento hidráulico
Las configuraciones rectangulares de los clarificadores ofrecen un recorrido más largo para el flujo de las aguas residuales, lo que garantiza un TRH prolongado que minimiza los cortocircuitos y maximiza la sedimentación de los lodos, favoreciendo la separación eficaz de las partículas sólidas.
Esto optimiza el tiempo de contacto entre el agua y los procesos de tratamiento dentro del sistema, lo que conduce a un tratamiento más eficaz y completo.
Además, la distribución uniforme del caudal en los clarificadores rectangulares desempeña un papel fundamental.
No sólo favorece la eficacia, sino que también exige menos pérdidas de carga, lo que los diferencia de sus homólogos circulares.
Esta distribución uniforme es especialmente ventajosa cuando se trata de varios clarificadores.
Los clarificadores rectangulares presentan un recorrido más largo y lineal, un tiempo de retención hidráulica ampliado para una decantación eficaz de los lodos y una distribución uniforme del caudal que minimiza las pérdidas de carga.
Riesgo de resuspensión
Esta ventaja se hace especialmente evidente cuando se compara con el diseño de alimentación central y desbordamiento periférico de los clarificadores circulares.
Ese diseño mueve los lodos más rápidamente en el perímetro del colector que en el centro, permitiendo la posibilidad de resuspensión de sólidos.
Los colectores circulares mueven los lodos a mayor velocidad en el perímetro que en el centro, con velocidades del rascador superiores a 1800 mm/min que suponen un riesgo de resuspensión.
La velocidad de funcionamiento de los sistemas de cadena y de banda no metálicos en los clarificadores rectangulares, manteniendo una velocidad constante de aproximadamente 600 mm (2 pies)/min, garantiza una eliminación eficaz de los lodos sin riesgo de resuspensión de los sólidos sedimentados.
Construcción y aprovechamiento del terreno
Los clarificadores rectangulares suelen exigir menos terreno que sus homólogos circulares, ofreciendo una reducción teórica de 21% para una superficie similar.
Esta reducción se hace aún más pronunciada en los diseños de unidades múltiples cuando se aprovechan los muros de hormigón comunes entre las balsas rectangulares y se optimiza el uso del terreno en la disposición de las plantas de tratamiento.
El coste de construcción también se ve favorecido por el uso de muros de hormigón comunes y configuraciones rectangulares, lo que contribuye al ahorro global de costes de este diseño.
Además de la eficacia sobre el terreno, la configuración de distribución uniforme del caudal en los clarificadores rectangulares se traduce en trazados de tuberías y requisitos de bombeo más sencillos y menos costosos.
Operación y mantenimiento
Los aspectos operativos y de mantenimiento de los clarificadores rectangulares son otra área en la que se aprecian ventajas, haciendo hincapié en la eficacia y la fiabilidad a largo plazo.
La cadena no metálica y los sistemas de banda, con múltiples aletas instaladas a una distancia fija, desempeñan un papel crucial.
Estos sistemas destacan en lograr tanto la eliminación de lodos como de escoria, rascando el fondo del depósito para presentar flujos de lodos consistentes hacia las tolvas.
En el caso de los clarificadores rectangulares, a medida que las bandas se desplazan hacia la superficie a lo largo de la cadena colectora, la escoria y la espuma son arrastradas eficazmente hacia la balsa de escoria.
Esta facilidad de eliminación de la escoria y de sólidos flotantes es una ventaja distintiva asociada a los clarificadores rectangulares.
Funcionamiento del accionamiento periférico
En un clarificador de accionamiento periférico, el mecanismo de transmisión se desplaza sobre la periferia del tanque y mueve el sistema de rastras a través de un puente o estructura colectora.
El accionamiento proporciona el par necesario para transportar los lodos hacia la zona de descarga y puede incorporar regulación de velocidad, alarmas de par y control automático.
Los clarificadores de accionamiento periférico se utilizan ampliamente en diversos procesos de tratamiento de aguas residuales industriales y municipales debido a su eficiencia en la separación sólido-líquido.
Estos clarificadores son componentes esenciales de las plantas de tratamiento de agua, donde desempeñan un papel crucial en la eliminación de sólidos suspendidos, partículas coloidales y otros contaminantes de las aguas residuales antes de que puedan ser descargadas o tratadas posteriormente.
Elementos principales
- Entrada de afluente.
- Entrada disipadora de energía (EDI).
- Zona de afluente.
- Zona de sedimentación.
- Zona de efluente.
- Rastrillo o arado.
- Hojas raspadoras.
- Desnatador.
- Canal de espuma.
- Canal de efluente.
- Descarga de lodo.
- Descarga de efluente.
Los sistemas de accionamiento pueden incluir velocidad variable, opciones de avance y retroceso, motor de alto torque, alarmas de torque, sistemas de motor hidráulico o eléctrico y un sistema de control local totalmente programable.
Las unidades de accionamiento pueden instalarse en puente o mediante transmisión en muelle central, según la geometría del tanque y los requisitos de torque.
Aplicaciones de los clarificadores de gran velocidad
Tratamiento de aguas residuales municipales
En las plantas de tratamiento de aguas residuales municipales, los clarificadores de accionamiento periférico se utilizan ampliamente para los procesos de clarificación primaria y secundaria.
En el tratamiento primario, los clarificadores eliminan sólidos gruesos y sedimentables, reducen la carga orgánica y preparan el agua para el tratamiento biológico posterior.
En el tratamiento secundario, separan la biomasa después de los procesos biológicos y producen un efluente final clarificado.
Los clarificadores son vitales para separar las partículas de los líquidos en los procesos de tratamiento de aguas y aguas residuales.
Las capacidades típicas de tratamiento de aguas residuales urbanas se sitúan entre 500 y 50,000 m³/día.
Industria de alimentos y bebidas
Las aguas residuales de las plantas de procesamiento de alimentos suelen contener sólidos orgánicos, grasas y aceites.
Los clarificadores de accionamiento periférico ayudan a separar estos contaminantes, lo que garantiza el cumplimiento de las normas ambientales antes de su descarga.
Cuando las cargas de aceite y grasa son elevadas, un sistema de flotación por aire disuelto puede resultar más adecuado que la sedimentación por gravedad.
Industria química
Los procesos de fabricación de productos químicos generan aguas residuales que contienen una variedad de sustancias químicas y sólidos suspendidos.
Los clarificadores se utilizan para eliminar estos contaminantes, lo que facilita la eliminación segura o la reutilización del agua tratada.
La selección del equipo depende de las características de las partículas, la concentración de sólidos, la compatibilidad química y los objetivos de calidad del efluente.
Minería y procesamiento de minerales
Los clarificadores son fundamentales en las operaciones mineras para clarificar el agua de proceso y recuperar minerales valiosos de las corrientes de aguas residuales.
Los mecanismos de accionamiento periférico son los preferidos por su confiabilidad y capacidad para manejar concentraciones variables de sólidos.
Los clarificadores se utilizan en la clarificación de aguas de proceso, la separación de minerales finos, el tratamiento de aguas de mina y el espesamiento de concentrados.
Los clarificadores y espesadores son de gran efectividad en los procesos de separación sólido-líquido que normalmente llevan a cabo las industrias de minería, áridos, química y medioambiente.
Industria de la pulpa y el papel
En las fábricas de pulpa y papel, los clarificadores se utilizan para tratar las aguas residuales cargadas de fibras, lignina y otros compuestos orgánicos.
Los sistemas de accionamiento periféricos garantizan la separación eficaz de fibras y sólidos, minimizando el impacto ambiental.
Cuando el agua contiene fibras ligeras que no sedimentan con facilidad, la flotación puede utilizarse como alternativa o como etapa complementaria.
Agregados y lavado de minerales
Los tanques clarificadores y espesadores están especialmente indicados en el tratamiento de vertidos de efluentes, escorrentías y aguas residuales generadas en el lavado de áridos, arenas y minerales.
Los clarificadores permiten recuperar el agua de lavado y facilitar su reutilización en las plantas de lavado y cribado.
Los procesos de separación sólido-líquido pueden combinar clarificación y espesamiento para producir agua reutilizable y una descarga de lodos más concentrada.
Tratamiento de agua potable
Aunque se utiliza más comúnmente en el tratamiento de aguas residuales, los clarificadores de accionamiento periférico también juegan un papel en el tratamiento del agua cruda para beber.
Antes de que el agua pase por otros pasos de purificación, como filtración y desinfección, los clarificadores eliminan las partículas grandes y los sedimentos.
En el proceso de potabilización, los clarificadores eliminan la turbiedad después de la coagulación-floculación, separan los flóculos formados químicamente y preparan el agua para la filtración final.
Clarificación por gravedad y flotación DAF
La sedimentación por gravedad es adecuada cuando los sólidos tienen una densidad superior a la del agua y se depositan con suficiente rapidez.
Cuando los sólidos son más ligeros que el agua, como el aceite, la grasa, las fibras o los flóculos ligeros coagulados químicamente, la sedimentación resulta difícil.
En ese caso, un sistema de flotación de aire disuelto (DAF) hace que los contaminantes floten en lugar de que se depositen.
Funcionamiento de un sistema DAF
Los clarificadores DAF funcionan según el principio de flotación por aire disuelto.
El proceso comienza introduciendo aire a presión en el agua residual, creando una solución sobresaturada.
Cuando esta agua presurizada se libera en el tanque de flotación a presión atmosférica, se forman pequeñas burbujas de aire.
Estas burbujas se adhieren a los sólidos suspendidos, el aceite y la grasa en las aguas residuales, lo que hace que floten hacia la superficie.
La capa flotante, conocida como espuma, se puede eliminar fácilmente, mientras que el agua clarificada se descarga por el fondo del tanque.
La eficiencia del proceso DAF está determinada principalmente por el tamaño y la distribución de las burbujas de aire.
Las burbujas más pequeñas tienen una mayor relación superficie-volumen, lo que les permite adherirse más eficazmente a los contaminantes.
Muchas plantas utilizan ambos sistemas de forma secuencial.
Equipo de flotación DAF compacto con una unidad de coagulación floculación integrada - Animación 3D
Aplicaciones del DAF en grandes caudales
Los clarificadores DAF se han utilizado ampliamente en diversas industrias para tratar grandes volúmenes de aguas residuales.
En la industria de procesamiento de alimentos, se generan grandes cantidades de aguas residuales que contienen materia orgánica, aceite y grasa.
En la industria del petróleo y el gas, los clarificadores DAF se utilizan para separar el petróleo y los sólidos en suspensión del agua producida.
La industria manufacturera también se beneficia de los clarificadores DAF.
En las plantas metalúrgicas, las aguas residuales que contienen partículas metálicas, aceite y refrigerante deben tratarse antes de su vertido.
Los clarificadores DAF pueden manejar el gran volumen de aguas residuales generadas en estas plantas, eliminando los contaminantes y garantizando que el agua tratada cumpla con las regulaciones ambientales.
Parámetros de diseño y operación
Caudal y variabilidad
El mayor factor de rendimiento que influye en un clarificador primario circular es la tasa de flujo y la velocidad del afluente a través del clarificador.
Dimensiona el sistema para el caudal máximo con un margen de seguridad y añade un sistema de compensación aguas arriba si el caudal y la concentración de sólidos varían a lo largo del día.
Los caudales máximos deben considerarse junto con los periodos de retención, la carga de sólidos y la capacidad de extracción de lodos.
Carga superficial
La tasa de desbordamiento superficial (SOR) compara la tasa total de flujo de afluente con el área superficial del tanque.
La tasa de desbordamiento del vertedero (WOR) mide el flujo sobre el vertedero en comparación con la longitud del vertedero.
Ambas proporciones, SOR y WOR, son útiles para determinar el rendimiento del clarificador.
Ajusta el caudal de desbordamiento a la velocidad a la que se sedimentan los sólidos; si lo fijas demasiado alto, los sólidos se desbordarán por el alero.
Tiempo de retención hidráulica
El tiempo de retención hidráulica, o tiempo de detención, es esencial en el tratamiento de aguas y aguas residuales.
El tiempo de retención hidráulica típico de un clarificador de agua varía entre 2-4 horas.
Los clarificadores primarios típicos tienen un tiempo de retención de aproximadamente 1-2 horas y pueden separar hasta el 95% de los sólidos sedimentables del flujo de proceso.
El tiempo de retención debe analizarse junto con la velocidad de sedimentación, porque un volumen mayor no compensa necesariamente una distribución hidráulica deficiente.
Prevención de cortocircuitos
El cortocircuito ocurre debido a irregularidades de temperatura o flujo dentro del clarificador.
Las irregularidades de flujo conducen a diferentes velocidades dentro del clarificador.
Las diferentes velocidades permiten la separación en áreas con bajo flujo, pero reducen la separación en áreas con alto flujo.
Se debe evitar el cortocircuito, ya que no se puede garantizar una separación uniforme de los sólidos suspendidos en todo el clarificador, lo que reduce la eficiencia general del clarificador.
Gestión de lodos
Planifica cómo se va a espesar y deshidratar el lodo recogido; la eficacia del clarificador depende en gran medida del proceso de tratamiento del lodo que le precede.
Cuando se requiere filtrar el lodo espesado por exigencias de su manipulación en forma sólida, o en cumplimiento de normas medio ambientales, se puede recurrir al empleo de filtros prensa que aseguran una perfecta separación de los sólidos con recuperación del agua residual.
La extracción continua y controlada evita la acumulación excesiva de lodos y ayuda a mantener estable la zona de sedimentación.
Selección del tipo de clarificador
La selección del tipo de clarificador adecuado depende de varios factores, como las características de las aguas residuales, el espacio disponible, los objetivos del tratamiento y los requisitos reglamentarios.
La elección de un clarificador de aguas residuales depende de los sólidos, el caudal y el espacio disponible.
Densidad y naturaleza de los sólidos
Los sólidos densos que se sedimentan rápidamente son adecuados para un clarificador por gravedad.
Los sólidos ligeros u oleosos, en cambio, requieren un proceso de flotación.
Las partículas finas y coloidales pueden requerir coagulación y floculación antes de la sedimentación.
Espacio disponible
Cuando el espacio es limitado, un clarificador de láminas ofrece la misma superficie de sedimentación en un espacio mucho menor que un depósito convencional.
Los clarificadores lamelares presentan una opción especialmente adecuada para modernizar instalaciones existentes o aumentar la capacidad sin ampliar considerablemente la superficie construida.
Caudal y objetivos de tratamiento
Los clarificadores convencionales son adecuados cuando existe terreno suficiente, el caudal es estable y la carga de sólidos puede tratarse con sedimentación convencional.
Los clarificadores de gran velocidad son preferibles cuando se necesita una capacidad elevada, una instalación compacta o una respuesta más flexible ante variaciones del afluente.
Los diseños especializados, como los clarificadores lamelares, utilizan placas inclinadas para aumentar la superficie de sedimentación, mejorando la eficiencia en un espacio compacto.
Condiciones de mantenimiento
Un diseño sencillo y accesible facilita la inspección de rastras, vertederos, bombas, sensores, placas y sistemas de extracción.
Con mantenimiento adecuado, un clarificador puede operar eficientemente durante 25-30 años.
Los componentes mecánicos pueden requerir renovación cada 10-15 años.
El mantenimiento diario incluye la inspección, la lubricación semanal de los equipos mecánicos y la revisión mensual de desgastes.
El sistema es de bajo mantenimiento comparado con otras tecnologías.
Accionamiento, automatización y control
Los clarificadores modernos pueden incorporar velocidad variable, incluidas las opciones de avance y retroceso.
También pueden disponer de sistemas de alimentación de alta capacidad diseñados a la medida, diseños avanzados de fuentes de alimentación para mejorar el rendimiento de asentamiento de materiales, sistemas de rastrillos de alta capacidad y motores de alto torque.
Las alarmas de torque permiten detectar sobrecargas asociadas con una acumulación excesiva de sólidos o con problemas mecánicos.
Los sistemas de motor hidráulico o eléctrico pueden seleccionarse de acuerdo con el tamaño del tanque, las condiciones de carga y la configuración general de la planta.
Un sistema de control local totalmente programable facilita la supervisión del proceso y la adaptación a diferentes condiciones de operación.
Los sistemas de accionamiento hidráulico o eléctrico son ideales para todas las aplicaciones.
Ventajas frente a los tanques convencionales
- Mayor capacidad de tratamiento por unidad de superficie.
- Menor huella en instalaciones nuevas y existentes.
- Mejor captura de sólidos finos y materia coloidal.
- Mayor flexibilidad ante variaciones de caudal y concentración.
- Posibilidad de obtener un efluente más claro.
- Reducción de la carga sobre los tratamientos posteriores.
- Menor consumo de productos químicos en determinadas configuraciones.
- Menor consumo energético en diseños lamelares optimizados.
- Mayor facilidad de ampliación mediante módulos.
- Control automático de la interfase sólido-líquido y de la extracción de lodos.
- Integración con sistemas de espesamiento y deshidratación.
A medida que las plantas de tratamiento de aguas residuales se enfrentan a una presión cada vez mayor para mejorar el rendimiento y minimizar al mismo tiempo el espacio ocupado y los costes, los clarificadores de alto caudal ofrecen una solución convincente.
Su capacidad para combinar eficiencia, compacidad y flexibilidad los convierte en una opción excelente para muchas aplicaciones modernas de tratamiento de aguas residuales.
Limitaciones y aspectos críticos
La mayor velocidad de tratamiento no elimina la necesidad de un diseño hidráulico correcto, una alimentación uniforme y una extracción estable de lodos.
Una carga superficial excesiva puede provocar el arrastre de sólidos hacia el efluente.
Una mala distribución del caudal puede generar cortocircuitos y zonas de turbulencia.
En los clarificadores lamelares, la obstrucción de las placas puede reducir el rendimiento y aumentar las necesidades de limpieza.
Los clarificadores de alta velocidad pueden presentar un coste de capital inicial superior al de los diseños convencionales.
La elección debe considerar el coste total del ciclo de vida, la superficie disponible, la energía, los productos químicos, el mantenimiento y la gestión de los lodos.
La eficacia de un sistema DAF depende principalmente del tamaño y la distribución de las burbujas de aire, mientras que la eficacia de un clarificador por gravedad depende de la sedimentabilidad de los sólidos y de las condiciones hidráulicas.
Integración con otros procesos
Los clarificadores pueden instalarse antes del tratamiento biológico para reducir la carga de sólidos y materia orgánica.
También pueden colocarse después de los procesos biológicos para separar los flóculos de biomasa del agua tratada.
En aplicaciones industriales, pueden integrarse con coagulación, floculación, filtración, espesamiento, deshidratación y reutilización del agua.
Cuando se requiere filtrar el lodo espesado, los filtros prensa aseguran una separación de los sólidos con recuperación del agua residual.
El agua clarificada puede reutilizarse en el proceso productivo, reduciendo la demanda de agua dulce y conservando los recursos naturales.
La integración correcta permite que el clarificador no sea un equipo aislado, sino una etapa coordinada con la gestión de sólidos y la calidad final del agua.
Aplicaciones según el contaminante
| Contaminante o corriente | Proceso más adecuado | Aplicación habitual |
|---|---|---|
| Sólidos densos sedimentables | Sedimentación por gravedad | Aguas residuales municipales, minería y áridos |
| Flóculos biológicos | Clarificación secundaria | Lodos activados y tratamiento biológico |
| Aceites y grasas | Flotación por aire disuelto | Alimentos, petróleo y gas |
| Fibras y lignina | Clarificación y flotación según la densidad | Pulpa y papel |
| Partículas finas y coloides | Coagulación, floculación y clarificación de alta velocidad | Industria química y tratamiento de agua potable |
| Minerales finos | Clarificación y espesamiento | Minería y procesamiento de minerales |
Indicadores de rendimiento
La eficacia de eliminación de sólidos, la turbidez del efluente, la carga hidráulica, la concentración del lodo, la estabilidad del rebose y el consumo energético son indicadores esenciales para evaluar el funcionamiento de un clarificador.
La calidad del agua de salida depende de la distribución del caudal, la velocidad ascensional, la carga superficial, el tiempo de retención, la sedimentabilidad de los sólidos y la extracción de lodos.
La concentración y frecuencia de descarga deben ajustarse para evitar tanto la acumulación excesiva de lodos como la extracción de material demasiado diluido.
Los sensores de nivel, carga, par y concentración pueden utilizarse para automatizar la operación y detectar desviaciones antes de que afecten al efluente.
Instalación en plantas nuevas y existentes
Los clarificadores son especialmente aptos para retrofitting en instalaciones existentes, adaptándose a las limitaciones de espacio y sistemas presentes.
Los clarificadores lamelares pueden instalarse cuando se necesita aumentar la capacidad dentro de un depósito o edificio ya construido.
Los sistemas de gran velocidad también pueden emplearse para sustituir equipos convencionales sobredimensionados o para aliviar la carga de clarificadores que operan cerca de sus límites hidráulicos.
La modularidad de los paquetes de placas inclinadas permite personalizar y escalar fácilmente el sistema para satisfacer requisitos de tratamiento específicos.
La elección entre un clarificador circular, rectangular, lamelar o DAF debe realizarse considerando el caudal máximo, la naturaleza de los sólidos, el espacio disponible, los objetivos de calidad y la gestión posterior de los lodos.
tags: #clarificadores #gran #velociad
Publicaciones populares:
- Protección facial al andar en bicicleta: mascarillas y respiradores
- Cómo instalar ADSL con microfiltros: tutorial completo
- Ubicación de las llaves en la depuradora Bestway
- Cómo funciona Eurodel Drenaje Depurativo en el bienestar digestivo
- Modelos de franquicias de agua purificada en Cancún y criterios de selección
