Los microfiltros son dispositivos que se conectan a la línea telefónica. Únicamente se usan cuando el servicio de telefonía y el de ADSL están conectados a la misma línea.
Para disponer de un servicio ADSL (Asymmetric Digital Subscriber Line, Línea de Suscripcion Digital Asimétrica) es necesario tener en la instalación telefónica un PTR (Punto de Terminación de Red), el PTR separa la red telefónica interna del abonado (lo que sería la instalación doméstica o empresarial de la vivienda o comercio/oficina/trabajo), del cable telefónico exterior que es propiedad de la compañía telefónica, ya que el PCR (Punto de Conexión de Red) que el que suele haber en instalaciones antiguas, puede dar problemas con las conexiones ADSL debido al dispositivo de telediagnóstico.
Cómo funciona una conexión ADSL
Una conexión ADSL es analógica. Es decir, transmite datos digitales, pero de manera analógica.
La cuestión es que, cuando nos conectamos a través de la red básica, sin ADSL, no podemos simultanear comunicaciones de voz y de datos. ¿Cómo lo hace el ADSL? Muy fácil: separando nuestra línea en carriles.
Una señal electromagnética está (o suele estar) repartida entre una serie de frecuencias. Podemos representar estas frecuencias en un espectro, y así ver además qué frecuencias son las que mejor se comportan en determinadas condiciones.

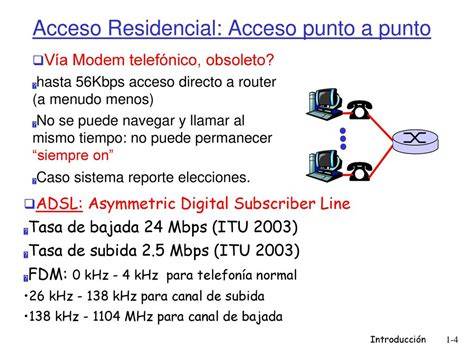

La gracia del ADSL es que utiliza distintas zonas en dominio de la frecuencia para la comunicación bidireccional de voz, para el canal de subida (de envío a la red) y para el de bajada (de recepción).
La voz, en un ADSL, se transmite modulada en la zona del espectro que se encuentra entre los 300 y los 3400Hz. Con ese ancho de banda es suficiente para transmitir voz sin pérdida de calidad.
De esta forma, dividiendo (en el dominio de la frecuencia) la señal que enviamos y recibimos en estos carriles podemos simultanear distintos tipos de comunicación.
Qué es un microfiltro
El microfiltro es un dispositivo muy pequeño y está formado por dos conexiones telefónicas que se ubican en sus extremos. Son muy reconocibles por sus formas cuadradas o rectangulares.
La función de ese filtro es separar las señales que voz y las de los datos. Este paso es necesario si ambas señales viajan por la misma línea y eso puede provocar que haya interferencias.
Los microfiltros se parecen mucho a los splitters, salvo por un detalle: se conectan únicamente a todos nuestros teléfonos y son meros filtros paso bajo, de manera que el teléfono solo utilice su zona de frecuencia, evitando que los ruidos e interferencias que pueda producir afecten a nuestro ADSL.
Los microfiltros son dispositivos que se conectan a la línea telefónica. Su función es filtrar las interferencias para evitar que afecten a las comunicaciones.
Instalación de microfiltros en la línea telefónica
Suele ser la opción preferida para los usuarios, que simplemente tienen que conectar un cable.

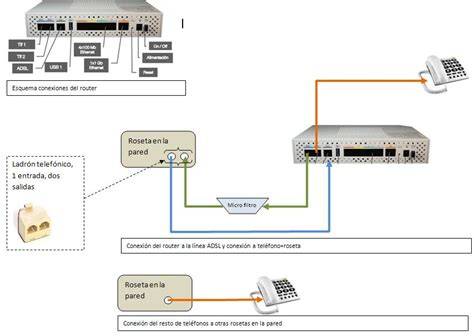

La instalación debe realizarse en todos los teléfonos conectados a la misma línea que el servicio ADSL. El microfiltro se coloca entre la toma telefónica y el teléfono, de modo que la señal de voz pase por el filtro antes de llegar al aparato.
El módem o router ADSL se conecta a la línea mediante su conexión correspondiente, sin utilizar el microfiltro destinado al teléfono.
La función de ese filtro es separar las señales que voz y las de los datos. Este paso es necesario si ambas señales viajan por la misma línea y eso puede provocar que haya interferencias.
- El microfiltro se conecta a la toma telefónica.
- El teléfono se conecta al microfiltro.
- El router ADSL se conecta a la línea mediante su conexión correspondiente.
- Cada teléfono conectado a la misma línea debe disponer de su propio microfiltro.
El uso de estos aparatos está bastante extendido, por lo que la intervención de los microfiltros al ADSL y al teléfono no afecta a la conexión.
Distribución de las señales de voz y datos
Pero necesitamos algún dispositivo que realice esa división. Ahí entran dos aparatos que todos conocemos muy bien: el splitter y los famosos microfiltros que nos incluyen en la caja del router cuando contratamos ADSL.
| Dispositivo | Función | Conexión |
|---|---|---|
| Microfiltro | Filtra la zona de frecuencia utilizada por el teléfono y evita que los ruidos e interferencias afecten al ADSL. | Se conecta únicamente a los teléfonos. |
| Splitter | Separa la señal de voz y datos mediante un filtro paso bajo y un filtro paso alto. | Se coloca como filtro centralizado después del PCR. |
El splitter o divisor centralizado
Splitter: Es un dispositivo que separa la señal de voz y datos (al principio de aparecer la tecnologia ADSL, todas las instalaciones ADSL utilizaban un splitter que se coloca justo después del PCR), el Splitter actua como un filtro «centralizado».
Un splitter se compone de, entre otras piezas, un filtro paso bajo y un filtro paso alto, con dos conectores RJ11.
El que se conecta a nuestro módem ADSL es el que corresponde al filtro paso alto, que permitirá pasar la parte de la señal correspondiente a las frecuencias de subida y bajada del ADSL.
La conectada al filtro paso bajo será a la que conectemos nuestro teléfono fijo.
De hecho, en ocasiones estos dispositivos se pueden sustituir por divisores que anexionan las conexiones entre el teléfono y el router ADSL.
Microfiltros y splitter: diferencias de instalación
Los microfiltros se conectan únicamente a todos nuestros teléfonos y son meros filtros paso bajo, de manera que el teléfono solo utilice su zona de frecuencia, evitando que los ruidos e interferencias que pueda producir afecten a nuestro ADSL.
El splitter actúa como un filtro centralizado y divide la señal desde un punto de la instalación. El splitter dispone de una salida para el teléfono fijo y otra para el módem o router ADSL.
La instalación con microfiltros puede resultar más sencilla para los usuarios, porque cada teléfono se conecta a un dispositivo pequeño situado en la toma telefónica correspondiente.
La instalación con splitter concentra la separación de las señales en un único punto, en lugar de utilizar un microfiltro individual en cada teléfono.
Instalaciones Split DSL
También hay instalaciones ADSL clasificadas como Split DSL. Este tipo de instalaciones se caracterizan por cambiar los microfiltros por los splitter que cumplen las mismas funciones que los divisores.
En ambos casos, el objetivo es separar la señal de voz de las frecuencias empleadas por el canal de subida y el canal de bajada del ADSL.
PTR, PCR y conexión ADSL
Para disponer de un servicio ADSL (Asymmetric Digital Subscriber Line, Línea de Suscripcion Digital Asimétrica) es necesario tener en la instalación telefónica un PTR (Punto de Terminación de Red).
El PTR separa la red telefónica interna del abonado, es decir, la instalación doméstica o empresarial de la vivienda o comercio, oficina o trabajo, del cable telefónico exterior que es propiedad de la compañía telefónica.
El PCR (Punto de Conexión de Red), que es el que suele haber en instalaciones antiguas, puede dar problemas con las conexiones ADSL debido al dispositivo de telediagnóstico.
La separación entre la red exterior y la instalación interna permite distinguir el tramo que pertenece a la compañía telefónica del cableado situado dentro de la vivienda, comercio u oficina.
Routers con microfiltro incorporado y telefonía VoIP
Muchos ISP están dejando de distribuir microfiltros con sus kits autoinstalables ADSL porque sus routers tienen conexión RJ11 a la que conectar nuestro teléfono (tal es el caso de Orange, por ejemplo).
Hay dos opciones para esto: o que el router tenga el microfiltro incorporado o, y esto es lo cada vez más habitual, que nuestro teléfono fijo funcione a través de VoIP.
Cuando el teléfono fijo funciona a través de VoIP, la conexión telefónica se gestiona mediante el router y no necesariamente mediante el mismo esquema de microfiltros utilizado en las instalaciones ADSL tradicionales.
Interferencias y calidad de la conexión
La función de los microfiltros es filtrar las interferencias para evitar que afecten a las comunicaciones.
Los microfiltros permiten que el teléfono utilice su zona de frecuencia y reducen la posibilidad de que los ruidos e interferencias producidos por el aparato afecten al servicio ADSL.
La separación de la señal resulta necesaria cuando la voz y los datos viajan por la misma línea. Al dividir la línea en zonas de frecuencia, el servicio telefónico y la transmisión de datos pueden funcionar simultáneamente.
El uso de estos aparatos está bastante extendido, por lo que la intervención de los microfiltros al ADSL y al teléfono no afecta a la conexión.
Filtros de banda ancha para cargas eléctricas
Los filtros de banda ancha de PQ Barcon proveen cancelación de las distorsiones armónicas creadas por cargas no lineales, son útiles para mejorar el factor de potencia, control sobre variaciones de potencial y para el equilibrio de cargas; reducen de las pérdidas energéticas y mejoran la productividad.
Para uso individual por carga automática se diseñan a la potencia del equipo en que se instalarán.
Los filtros de banda ancha están constituidos por dos reactancias de línea que se conectan en serie con la carga y un filtro colocado en paralelo, de esta manera, se filtran todas las frecuencias armónicas producidas por equipos con electrónica de seis pulsos según el estándar IEEE 519-1992 en el punto de acometida a la carga no lineal.
Estos filtros de banda ancha corresponden a una aplicación eléctrica distinta de los microfiltros utilizados para separar las señales de voz y datos en una línea telefónica ADSL.
Filtro ADSL Individual (Microfiltro RJ11-M/H) distribuido por CABLEMATIC ®
Elementos principales de una instalación ADSL
- Línea telefónica: transporta simultáneamente la señal de voz y las señales de datos.
- PTR: separa la red telefónica interna del abonado del cable telefónico exterior propiedad de la compañía telefónica.
- Microfiltros: se conectan a los teléfonos y funcionan como filtros paso bajo.
- Splitter: separa la señal de voz y datos mediante filtros paso bajo y paso alto.
- Router o módem ADSL: recibe la parte de la señal correspondiente a las frecuencias de subida y bajada del ADSL.
- Teléfono fijo: utiliza la zona de frecuencia destinada a la voz.
Comprobación de la instalación
- Compruebe que la instalación telefónica dispone de un PTR.
- Identifique si la instalación utiliza microfiltros, un splitter o un router con microfiltro incorporado.
- Conecte un microfiltro entre cada teléfono y la toma telefónica cuando el servicio de voz y el ADSL compartan la misma línea.
- Conecte el router ADSL a la salida destinada a la señal de datos.
- Compruebe que los teléfonos no produzcan ruidos o interferencias durante el funcionamiento de la conexión.
Los microfiltros se parecen mucho a los splitters, salvo por un detalle: se conectan únicamente a todos nuestros teléfonos y son meros filtros paso bajo, de manera que el teléfono solo utilice su zona de frecuencia, evitando que los ruidos e interferencias que pueda producir afecten a nuestro ADSL.
